Ile metrów ma typowy blok mieszkalny? Wymiary

Czteropiętrowy blok mieszkalny w polskim osiedlu mierzy najczęściej od 12 do 14 metrów wysokości, od 15 do 20 metrów szerokości, a jego długość bloku mieszkalnego sięga regularnie 60, a przy większych zespołach śmiało przekracza 80 metrów. Te proporcje wynikają wprost z modułów konstrukcyjnych powtarzanych od lat 70., kiedy projektanci układali segmenty obok siebie niczym klocki, byle szybciej postawić ścianę i zamknąć kolejne mieszkanie. Poniżej rozkładam te wymiary na czynniki pierwsze i pokazuję, jak je odwzorować w scenie 3D, żeby blok nie wyglądał jak makietka z kartonu.

• Wysokość bloku od piwnicy po dach w metrach
• Szerokość segmentu i długość klatki schodowej
• Polskie serie bloków: Wk-70, W-70, ramowa, szkieletowa
• Skala bloku w 3ds Max, Blenderze i VRay
• Skala kontekstowa: blok kontra człowiek, samochód i drzewo

Wysokość bloku od piwnicy po dach w metrach

Wysokość pojedynczej kondygnacji mieszkalnej reguluje polska norma budowlana. W świetle obowiązujących przepisów wysokość ta powinna wynosić co najmniej 2,5 metra, ale w praktyce projektowej stosuje się moduł 3,0-3,5 metra, który obejmuje strop, warstwę wykończeniową podłogi i naddatek na instalacje podwieszane. Trzy metry to wartość najczęściej spotykana w blokach z wielkiej płyty, trzy i pół metra pojawia się w nowszych realizacjach z stropem gęstożebrowym.

Do każdej kondygnacji dochodzi jeszcze grubość stropu międzykondygnacyjnego, najczęściej od 20 do 35 centymetrów w zależności od technologii. Płyta kanałowa ma 26 centymetrów, strop gęstożebrowy z nadbetonem potrafi zajmować 30 centymetrów, a prefabrykowany strop Wk-70 oscyluje wokół 22 centymetrów. Sumując te wartości z wysokością pomieszczenia w świetle, jedna kondygnacja w pionie zajmuje około 3,3 metra.

Sposób na szybkie sprawdzenie proporcji: stań pod blokiem i pomnóż swoją wysokość przez cztery. Czterokondygnacyjny budynek mierzy mniej więcej tyle, co czterech ludzi ustawionych jeden na drugim.

Piwnica to temat często pomijany, a przecież rzutuje na głębokość posadowienia i wysokość całkowitą obiektu. Typowa piwnica w bloku ma 2,5 do 3,0 metra wysokości w świetle, licząc od posadzki do spodu stropu nad piwnicą. Fundament sięga przeważnie 1,0 do 1,5 metra poniżej poziomu terenu, co razem daje 3,5 do 4,5 metra zagłębienia. Jeśli w scenie 3D modelujesz blok z piwnicą, te dodatkowe metry trzeba uwzględnić, bo inaczej bryła traci kontakt z gruntem i unosi się w powietrzu.

Co dokłada się do wysokości ponad dach

Sama konstrukcja to nie wszystko. Na szczycie bloku pojawia się attyka, czyli murek wieńczący stropodach, którego zadaniem jest osłonięcie warstwy izolacji przed wiatrem i wodą. Attyka mierzy od 0,6 do 1,2 metra, zależnie od projektu. W blokach z lat 70. i 80. bywała bardzo niska, ledwie 50 centymetrów, co wizualnie spłaszczało budynek. W nowszych realizacjach architekci podnoszą ją nawet do 1,5 metra, żeby ukryć klimatyzatory i wywietrzniki.

Na attyce albo bezpośrednio na dachu lądują maszty antenowe, wywietrzniki kanalizacyjne, centrale wentylacyjne, a w ostatnich latach także panele fotowoltaiczne i pompy ciepła powietrze-woda. Pojedynczy maszt antenowy sięga 3 do 6 metrów ponad dach. Agregaty klimatyzacji, które stają się coraz powszechniejsze, mają 0,8 do 1,2 metra wysokości. Balustrady balkonów, choć to element pionowy na elewacji, a nie na dachu, też wpływają na postrzeganą wysokość bloku. Typowa balustrada ma 1,0 do 1,1 metra, osadzona na płycie balkonowej o grubości 18 do 25 centymetrów.

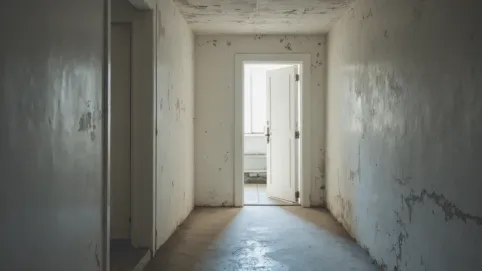

Warto też pamiętać o samych otworach okiennych, bo to one dyktują rytm elewacji. Okno w bloku mieszkalnym ma zwykle 1,5 metra wysokości, drzwi balkonowe 2,1 do 2,3 metra, drzwi wejściowe do mieszkania 2,0 do 2,1 metra. Te wymiary wynikają z potrzeby doświetlenia pomieszczeń i ergonomii codziennego użytkowania. Zbyt niskie okna w scenie 3D natychmiast zdradzają zbyt małą skalę budynku, nawet jeśli jego ogólne gabaryty wyglądają poprawnie.

Szerokość segmentu i długość klatki schodowej

Szerokość bloku mieszkalnego zależy od tego, ile traktów poprzecznych mieści budynek. Najprostszy układ to dwa trakty po 3,0 metra każdy, co daje 6,0 metra szerokości w osiach ścian, plus grubość ścian zewnętrznych. W polskich warunkach najczęściej spotyka się trzy trakty po 2,7 do 3,0 metra, co przekłada się na 9 do 12 metrów szerokości samej bryły mieszkalnej. Klatka schodowa zajmuje dodatkowe 6 metrów długości i 3 metry szerokości, wliczając się w segment.

Punktowce, czyli bloki o bardziej rozbudowanej bryle, sięgają 15 do 20 metrów szerokości. W takich obiektach pojawia się więcej klatek schodowych, a rzut przybiera kształt litery T, L lub H. Im szerszy blok, tym więcej mieszkań na piętrze, ale i większe problemy z doświetleniem pomieszczeń środkowych. Dlatego projektanci ograniczają głębokość traktu do około 9 metrów, bo dalej światło dzienne nie wnika w satysfakcjonującym stopniu do wnętrz.

Długość całkowita budynku wynika z powtarzalności segmentów. Pojedynczy segment mieszkalny w serii Wk-70 mierzy 18 metrów, a klatka schodowa dokłada kolejne 6 metrów. Dwa segmenty z klatką dają 42 metry, trzy segmenty z dwiema klatkami przekraczają 70 metrów. Gdybyś ustawiał obok siebie pięć takich segmentów, długość bloku mieszkalnego dobiłaby do 120 metrów, a to już wartość wymagająca dylatacji, czyli przerwy konstrukcyjnej dzielącej budynek na niezależne sekcje.

Kiedy NIE rozciągać bloku w nieskończoność: dylatacja jest wymagana, gdy budynek przekracza 60 metrów w jednej osi. Bez niej naprężenia termiczne powodują rysy i odkształcenia, które po kilku sezonach grzewczych widać gołym okiem. W modelu 3D warto dodać widoczną szczelinę dylatacyjną, bo to nie detal kosmetyczny, lecz wymóg normowy zapisany w PN-EN 1992-1-1.

Moduł powtarzalny jako punkt wyjścia

Cała filozofia budownictwa prefabrykowanego opiera się na module. Moduł podstawowy to 3 metry w poziomie i 3 metry w pionie, a wszystkie wymiary budynku muszą być jego wielokrotnością. Ściany nośne stawiano co 3 metry, ściany działowe co 1,5 metra, okna i drzwi projektowano w siatce 30 centymetrów. Trzymanie się tego modułu w scenie 3D pozwala uniknąć proporcji z bajki, w której okna wychodzą na pół metra za szerokie lub klatka schodowa wygląda jak studnia.

Klatka schodowa w bloku ma wymiary podyktowane przepisami przeciwpożarowymi. Szerokość biegu co najmniej 1,2 metra, szerokość spocznika minimum 1,5 metra, wysokość stopnia 17,5 do 19 centymetrów. Typowa klatka w bloku z wielkiej płyty zajmuje 6,0 na 3,0 metra w rzucie, a jej wysokość odpowiada kondygnacji. W nowszych budynkach klatki bywają większe, nawet 7,5 na 3,6 metra, co widać po szerszych wejściach i większych oknach na półpiętrach.

Polskie serie bloków: Wk-70, W-70, ramowa, szkieletowa

Seria Wk-70 to chyba najbardziej rozpoznawalny polski system budowlany. Powstawał od końca lat 60. i opanował całą Polskę w dekadzie lat 70. Moduł podstawowy Wk-70 to 3,0 na 3,0 metra z grubością ściany zewnętrznej 26 centymetrów i stropem kanałowym 22 centymetry. Segment mieszkalny obejmował zwykle 18 metrów długości i mieścił od trzech do sześciu mieszkań na piętrze. Typowa szerokość budynku w tej serii wynosiła 10,8 metra, a wysokość kondygnacji 2,8 metra w świetle.

Seria W-70, spokrewniona z radziecką technologią, różni się od Wk-70 przede wszystkim grubością stropu i układem ścian nośnych. Strop w W-70 mierzy 16 centymetrów, co pozwala obniżyć kondygnację o 6 centymetrów. Ściany zewnętrzne mają 31 centymetrów, a segmenty są nieco dłuższe, bo sięgają regularnie 24 metrów. Wysokość w świetle kondygnacji to 2,7 metra, co jest wartością minimalną akceptowalną w budownictwie wielorodzinnym.

Seria szkieletowa (Sz Sz P) to osobna filozofia. Zamiast ścian nośnych zastosowano w niej szkielet słupowo-ryglowy, a ściany zewnętrzne pełnią tylko funkcję osłonową. Dzięki temu segmenty mogły być dłuższe, nawet do 30 metrów bez dylatacji. Słupy rozmieszczone w siatce 6,0 na 6,0 metra przenoszą obciążenia, a ściany działowe można dowolnie przesuwać. Wysokość kondygnacji w tej serii wynosi 2,8 metra, a grubość stropu 24 centymetry.

System ramowy, starszy od wszystkich pozostałych, opierał się na siatce 2,4 na 2,7 metra i dawał mniejsze, bardziej kameralne mieszkania. Segmenty były krótsze, po 15 metrów, a budynki rzadko przekraczały cztery kondygnacje. Bloki ramowe łatwo rozpoznać po wąskich oknach i cofniętych loggiach, bo ograniczenia technologiczne nie pozwalały na większe otwory.

Wszystkie wymienione serie wpisują się w wytyczne ówczesnych norm budowlanych, które dziś są zastępowane przez Eurokody. Niemniej podstawowe proporcje modułów pozostały w użyciu i nadal wyznaczają rytm osiedli mieszkaniowych. Geoportal krajowy oraz zasoby archiwalne politechnik udostępniają dokumentację techniczną tych serii, więc jeśli potrzebujesz wiarygodnych rysunków, tam warto zajrzeć.

Skala bloku w 3ds Max, Blenderze i VRay

Pierwszy krok to ustawienie jednostki roboczej. W 3ds Max domyślnie wyświetla się cal, ale sceny architektoniczne wymagają metrów. W menu Customize otwierasz Units Setup i zmieniasz System Unit Scale na Centimeters albo Meters. Dla typowego bloku mieszkalnego wygodniej pracować w centymetrach, bo pojedyncze ściany mają 26 czy 31 centymetrów, łatwiej wpisać tę wartość bez kropki dziesiętnej.

W Blenderze sytuacja wygląda prościej, bo Blender od wersji 2.5 używa jednostek metrycznych domyślnie. Trzeba jednak w Scene Properties ustawić Unit Scale na 1.0 i wybrać system metryczny. Jeśli importujesz model z innego programu, zwróć uwagę na współczynnik skalowania, bo pliki DWG z AutoCADa czasem przychodzą w milimetrach, a nie w metrach.

Real-world scale w viewport to podstawa, ale nie wystarczy ustawić jednostki. Trzeba jeszcze zweryfikować skalę obiektów pomocniczych. Wstaw do sceny sześcian 1,8 metra wysokości, czyli figurę człowieka, i porównaj go z blokiem. Czterokondygnacyjny budynek powinien wyglądać jak czterech ludzi ustawionych jeden na drugim, a nie jak trzech albo pięciu. To najszybsza metoda weryfikacji proporcji bez potrzeby renderowania.

VRay Proxy pozwala ładować do sceny setki powtarzalnych obiektów, takich jak okna czy balkony, bez obciążania pamięci RAM. Skala tych proxy musi odpowiadać rzeczywistym wymiarom. Okno 1,5 metra wysokości zaimportowane jako 15 metrów zrujnuje całą scenę, bo elewacja zacznie wyglądać jak szachownica dla olbrzymów. Przy pierwszym użyciu danego mesha warto otworzyć jego właściwości i wpisać wymiary ręcznie.

Unikaj mieszania skali bloków z drzewami. Tujka posadzona przy ścianie bloku powinna mieścić się mniej więcej w jednej kondygnacji, czyli do 3 metrów. Drzewo liściaste dorosłe osiąga 8 do 15 metrów, więc w czteropiętrowym otoczeniu sięga dachu lub go delikatnie przekracza. Jeśli w scenie wszystkie drzewa są niższe od balustrad balkonów, bloki wydają się olbrzymie, a nie proporcjonalne.

Porównanie rzeczywiste: człowiek mierzy 1,7-1,8 metra, samochód osobowy 1,45-1,55 metra, drzewo liściaste 5-15 metra, blok 4-piętrowy 12-14 metrów. Te wartości trzymaj pod ręką przy każdym renderze tła miejskiego.

MultiScatter, Forest Pack i Particle System to narzędzia do rozpraszania obiektów, ale wszystkie korzystają z tego samego mesha źródłowego. Ustaw skalę raz, na pojedynczym obiekcie, a klonowanie przejmie prawidłowe wymiary. Jeśli zauważysz, że rozproszone elementy wyglądają zbyt dużo, sprawdź Global Scale w ustawieniach pluginu. Wartość 1.0 oznacza skaliowanie jeden do jednego.

Praktyczna checklista przed renderem tła miejskiego

• Sprawdź wysokość bloku, powinna wynosić około 13 metrów dla czterech kondygnacji.
• Zweryfikuj szerokość, typowo 10 do 12 metrów, nie więcej niż 20.
• Porównaj długość z sąsiednimi segmentami, oczko siatki 18 lub 24 metry.
• Dodaj attykę o wysokości 0,6 do 1,2 metra.
• Ustaw okna 1,5 metra wysokości, drzwi 2,0 do 2,1 metra.
• Wstaw figurę człowieka jako punkt odniesienia.
• Porównaj drzewa z budynkiem, nie powinny być niższe od parteru.

Skala kontekstowa: blok kontra człowiek, samochód i drzewo

Zobaczyć proporcje bloku oczami to jedno, a zmierzyć je w wyobraźni to drugie. Czterokondygnacyjny blok ma tyle metrów wysokości, ile wynosi odległość od czubków palców wyciągniętych rąk dorosłego człowieka do ziemi, czyli około dwóch metrów, pomnożona przez sześć. Samochód osobowy zaparkowany pod blokiem zajmuje mniej niż jedną dziesiątą jego wysokości, co wizualnie sprawia, że budynek wydaje się masywny i trochę przytłaczający.

Drzewa wprowadzają do porównania element organiczny. Dorosła lipa w alei osiąga 12 do 18 metrów, czyli mniej więcej tyle co blok pięciopiętrowy. Młode klony sadzone w ramach nowych inwestycji mierzą 3 do 5 metrów, więc wyglądają jak miniaturki przy ścianie budynku. Dlatego na wizualizacjach 3D drzewa wyglądają lepiej, gdy są starsze, z rozłożystymi koronami, które częściowo zasłaniają parter i łagodzą ostre krawędzie architektury.

Kamienica różni się od bloku przede wszystkim wysokością kondygnacji. Tam, gdzie blok ma 2,7 do 2,8 metra w świetle, kamienica oferuje 3,2 do 3,8 metra, a część z nich dochodzi do 4 metrów na parterze. Różnica wynika z epoki i technologii. Kamienice stawiano z cegły, gdzie wyższe stropy nie wymagały dodatkowych wzmocnień, a w blokach prefabrykowanych każdy centymetr oznaczał więcej stali i betonu, więc projektanci optymalizowali.

Wieżowiec wprowadza kolejną skalę. Przy 25 piętrach budynek przekracza 80 metrów i wchodzi w strefę, w której wiatr zaczyna odgrywać istotną rolę w projektowaniu konstrukcji. Pojedynczy moduł mieszkalny w wieżowcu mierzy 3,0 do 3,6 metra wysokości, podobnie jak w bloku, ale całość wymaga wzmocnionego rdzenia żelbetowego i kilku wind. Na wizualizacji wieżowiec wymaga zupełnie innej palety kolorów i oświetlenia, bo jego elewacja gra refleksami, nie detalami.

Porównanie skali działa też w drugą stronę. Człowiek stojący przy bloku widzi budynek jako dominantę w swoim otoczeniu, ale z perspektywy drona ten sam blok wygląda jak pudełko wśród innych pudełek. Geoportal, Google Earth i OpenStreetMap pozwalają zmierzyć długość bloku mieszkalnego bez wychodzenia z domu. Wystarczy narysować linię wzdłuż ściany i odczytać wartość z paska narzędzi, choć dokładność zależy od rozdzielczości zdjęcia satelitarnego.

Przy szacowaniu wymiarów na podstawie zdjęć lotniczych pamiętaj o kilku zasadach. Najpierw zmierz znany obiekt, na przykład boisko sportowe, które ma ściśle określone wymiary 45 na 90 metrów dla piłki nożnej. Potem porównaj jego rozmiar z blokiem na tej samej orthofotomapie. Jeśli boisko zajmuje 50% szerokości bloku, wiesz, że blok mierzy około 18 metrów szerokości. To metoda triangulacji, która eliminuje błędy skali samego zdjęcia.

Kiedy NIE używać wyłącznie Google Earth do pomiarów: gdy budynek stoi w lesie lub jego dach jest częściowo zasłonięty przez korony drzew. W takich wypadkach lepiej sięgnąć po Geoportal, który oferuje dokładniejsze warstwy katastralne i mapy zasadnicze z zaznaczonymi granicami działek.

Czteropiętrowy blok mieszkalny w polskich realiach to bryła o wysokości 12 do 14 metrów, szerokości 9 do 15 metrów i długości od 20 do 80 metrów, zależnie od liczby segmentów i kształtu rzutu. Te proporcje wynikają z modułu 3,0 metra, który przenika całą prefabrykowaną myśl techniczną od Wk-70 po systemy szkieletowe. Przy modelowaniu w 3ds Max czy Blenderze ustaw jednostki na centymetry lub metry, zweryfikuj skalę figurą człowieka, a potem porównaj drzewa z budynkiem, żeby proporcje zgadzały się z obserwacją z ulicy.

Źródła danych: Polska Norma PN-B-02020 (wysokość kondygnacji), PN-EN 1992-1-1 (Eurokod 2, dylatacje), katalogi typowych projektów PRL (dokumentacja serii Wk-70, W-70), Geoportal Krajowy (geoportal.gov.pl), OpenStreetMap (openstreetmap.org), Google Earth (earth.google.com), archiwalne zasoby politechnik.
