Wentylator łazienkowy Equation 100 mm: czarny poradnik

Para wodna osiada na lustrze, farba schodzi płatami z sufitu, a w narożnikach pojawia się czarny nalot to klasyczne sygnały, że wentylacja w łazience nie wyrabia. W przypadku niewielkich pomieszczeń, toalet i kabin prysznicowych bez okna kluczowy okazuje się odpowiednio dobrany wentylator kanałowy, a konkretnie model o średnicy 100 mm. Equation wentylator łazienkowy w wersji 100 mm z czarnym frontem i korpusem podtynkowym to jeden z najczęściej wyszukiwanych wariantów, bo łączy kompaktowe gabaryty z estetyką pasującą do nowoczesnych aranżacji. Poniżej znajdziesz pełny przewodnik: od wzoru na wydajność, przez porównanie z modelami 125 i 150 mm, aż po montaż krok po kroku i listę błędów, które potrafią zniweczyć całą inwestycję.

• Jak obliczyć wydajność wentylatora Equation 100 mm
• Montaż wentylatora Equation 100 mm pod front
• Equation 100 mm kontra 125 mm i 150 mm
• Najczęstsze błędy przy wyborze wentylatora Equation 100 mm
• Checklist przed zakupem

Jak obliczyć wydajność wentylatora Equation 100 mm

Zanim wydasz pieniądze, policz, czego tak naprawdę potrzebujesz. Wzór jest prosty: V = kubatura pomieszczenia × wymiana na godzinę. Kubaturę uzyskasz, mnożąc powierzchnię podłogi przez wysokość sufitu w łazienkach zwykle 2,5 m. Wymiana zależy od normy: dla łazienki z oknem wystarczy 6-8 razy na godzinę, bez okna potrzeba minimum 8, a z kabiną prysznicową nawet 10-15.

Przykład z życia: łazienka 5 m², sufit 2,5 m, brak okna, prysznic. Kubatura to 12,5 m³. Przy wymianie 10× wychodzi 125 m³/h. Tyle powinien przerzucić twój wentylator, żeby wilgoć nie zostawała w powietrzu dłużej niż 6 minut. Model 100 mm oferuje zazwyczaj 60-95 m³/h, więc przy 12,5 m³ spełni normę, ale nie zostawi dużego zapasu.

Dlaczego 100 mm pasuje do małych łazienek

Średnica kanału to nie kaprys producenta, lecz wymiar dyktowany przez istniejący przewód wentylacyjny w ścianie. W blokach z lat 70. i 80. kanały mają najczęściej 100 mm wymiana na większy wentylator wymagałaby kucia i przebudowy szachtu. Dlatego model o średnicy 100 mm to logiczny wybór do mieszkań w starszym budownictwie, gdzie średnica kanału wynika z projektu budynku, a nie z naszych preferencji.

W nowym budownictwie deweloperzy często prowadzą kanały 125 mm, a w domach jednorodzinnych pojawia się nawet 150 mm. Jeśli montujesz wentylator w już wykończonej łazience, sprawdź średnicę króćca w ścianie, zanim kupisz urządzenie 100 mm wejdzie tylko do kanału 100 mm.

Co mówi norma PN-EN 13141

Norma PN-EN 13141-4 reguluje metodykę pomiaru wydajności wentylatorów domowych. Producenci podają przepływ przy zerowym oporze w praktyce, gdy kanał ma 3-4 m i jedno kolano 90°, tracisz 20-30% wydajności. Dlatego do obliczonego zapotrzebowania warto dodać 25% zapasu, inaczej wentylator będzie pracował na granicy i szybciej się zużyje.

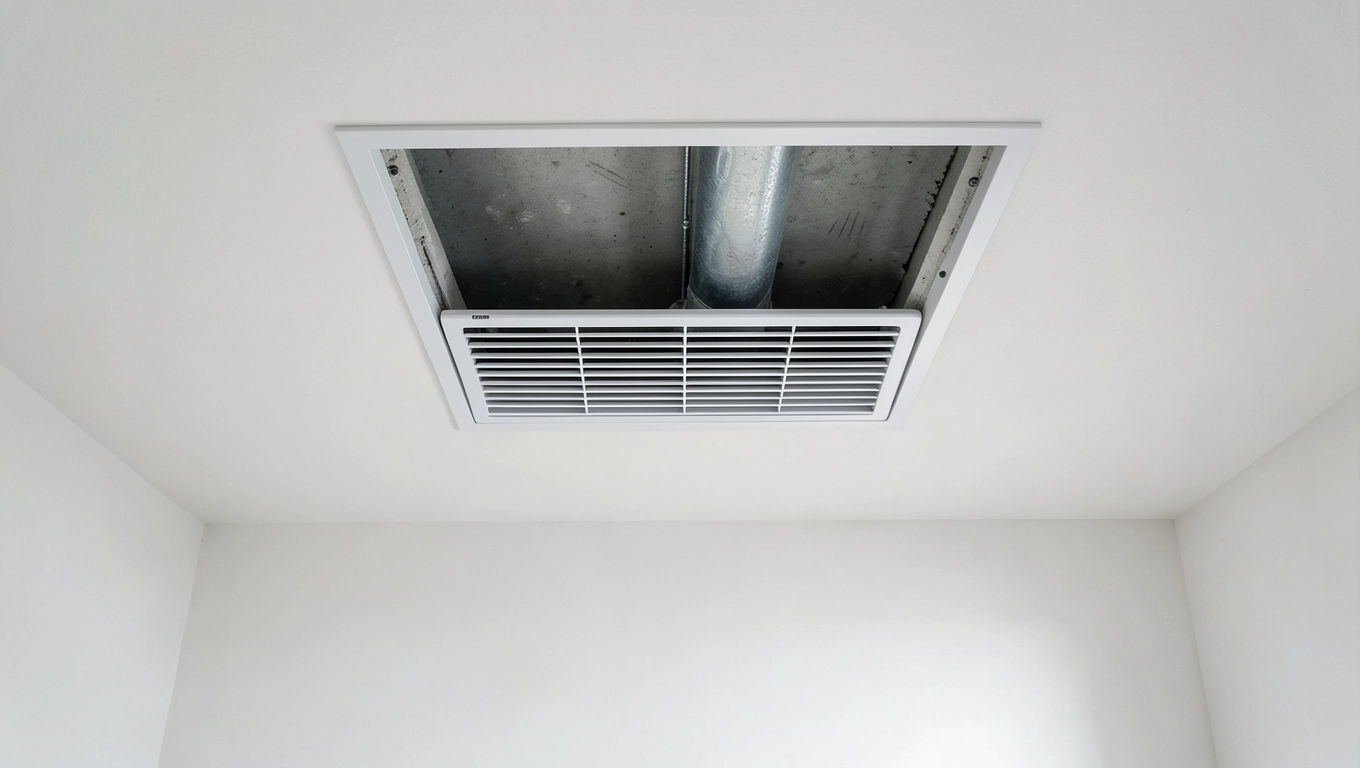

Montaż wentylatora Equation 100 mm pod front

Konstrukcja z korpusem pod front to rozwiązanie, w którym obudowa wentylatora chowa się w ścianie lub suficie, a na zewnątrz widoczny zostaje jedynie dekoracyjny panel. Dzięki temu urządzenie nie szpeci glazury, a ewentualne zabrudzenia łatwo usunąć wystarczy ściągnąć front i przetrzeć wirnik.

Krok po kroku

Pierwszy etap to odłączenie zasilania w obwodzie i sprawdzenie braku napięcia miernikiem. W starych instalacjach biegun neutralny bywa podłączony odwrotnie, więc miernik to nie przesada, lecz konieczność. Następnie wyciągasz stary wentylator lub przygotowujesz otwór w ścianie/suficie o średnicy 100 mm i głębokości minimum 80 mm.

Drugi etap to podłączenie przewodów. Standardowy wentylator łazienkowy ma trzy zaciski: L (faza), N (neutralny) i opcjonalny LT (sterowanie). Fazę poprowadź przez wyłącznik oświetleniowy lub osobny przycisk sznurkowy, jeśli model go posiada. Przewód ochronny PE podłącz tylko wtedy, gdy instalacja wykonana jest w układzie TN-S w starszych blokach z TN-C ochronę realizuje się inaczej.

Trzeci etap to osadzenie korpusu w otworze. Większość modeli ma cztery sprężynowe łapki rozporowe, które dociskają obudowę do ściany po wciśnięciu. Delikatnie, ale stanowczo wsuń korpus, aż łapki zaskoczą za płytą. Front montujesz na zatrzask magnetyczny lub zatrzask sprężynowy zależy od wersji.

Czwarty etap to test. Włącz zasilanie, uruchom wentylator i sprawdź, czy powietrze wyraźnie ciągnie w kierunku kanału. Przyłóż kartkę papieru do kratki powinna przylgnąć. Jeśli nie przylgnęła, kanał jest zatkany lub ciąg wsteczny z szachtu jest zbyt słaby.

Wskazówka: Przed montażem sprawdź ciąg w kanałe wentylacyjnym, przykładając zapaloną świeczkę do kratki. Jeśli płomień nie odchyla się do wewnątrz, kanał wymaga czyszczenia lub udrożnienia montaż wentylatora nic tu nie da.

Dlaczego czarny front ma sens

Czarny panel w łazience to nie tylko kwestia gustu. Na ciemnych powierzchniach mniej widać kurz i osady z mydła niż na białych, które żółkną pod wpływem pary. W minimalistycznych aranżacjach z czarną armaturą, ciemnymi ramami luster i grafitowymi płytkami biały wentylator wprowadza wizualny chaos czarny wtapia się w kompozycję.

Equation 100 mm kontra 125 mm i 150 mm

Różnica między średnicami to nie kosmetyka, lecz inżynieria przepływu. Przy tej samej prędkości obrotowej wentylator 150 mm przerzuci około 2,25 raza więcej powietrza niż 100 mm, bo pole przekroju rośnie z kwadratem średnicy. Ale większa średnica oznacza też większy otwór w ścianie i konieczność posiadania kanału o odpowiedniej wielkości.

Model 100 mm sprawdza się w toaletach o powierzchni do 3 m² oraz łazienkach do 6 m² bez prysznica. Przy kabinie prysznicowej lepiej sięgnąć po 125 mm, bo para wodna generuje większą wilgotność wymagającą szybszej wymiany powietrza. Wersja 150 mm to domena dużych łazienek z wanną i prysznicem jednocześnie, gdzie kubatura przekracza 20 m³.

Najczęstsze błędy przy wyborze wentylatora Equation 100 mm

Pierwszy grzech to kupowanie najtańszego modelu bez sprawdzenia wydajności. Różnica 30 zł między dwoma wentylatorami o tej samej średnicy często oznacza różnicę 30 m³/h w przepływie. Przy łazience 10 m³ to decyzja między wymianą powietrza co 10 minut a co 6 minut a wilgoć zdąży w tym czasie skondensować na ścianach.

Drugi błąd to ignorowanie poziomu hałasu. Wentylator generujący 38 dB w nocy potrafi obudzić domownika śpiącego za ścianą. Norma PN-EN 13141-4 dopuszcza 40 dB w pomieszczeniach mieszkalnych, ale komfort zaczyna się poniżej 30 dB. W sypialni obok łazienki wybierz model z łożyskami kulkowymi zamiast ślizgowych kosztują więcej, ale pracują ciszej i dłużej.

Trzeci błąd to montaż bez timera lub higrostatu. Wentylator włączany ręcznie po kąpieli zwykle wyłącza się po 2 minutach, bo nikt nie lubi monotonii szumu. Tymczasem osuszanie łazienki po intensywnym prysznicu trwa 15-20 minut. Model z timerem wyłączy się sam po ustawionym czasie, a higrostat włączy urządzenie automatycznie, gdy wilgotność przekroczy próg 60-70%.

Uwaga: Nie podłączaj wentylatora łazienkowego do obwodu oświetlenia bez przekaźnika. Równoległe wpięcie w fazę oświetlenia sprawi, że wentylator będzie pracował tylko przy włączonym świetle, czyli zwykle 5 minut, a powinien minimum 20.

Czwarty błąd to montaż w strefie 0 lub 1 nad wanną. Stopień ochrony IPX4 pozwala na montaż w strefie 2, czyli powyżej 2,25 m od krawędzi wanny lub w odległości minimum 60 cm od prysznica. W strefie 0 (wewnątrz wanny) i strefie 1 (bezpośrednio nad wanną do wysokości 2,25 m) wymagane jest IP67 i napięcie SELV 12 V, a nie 230 V.

Piąty błąd to brak zaworu zwrotnego. W blokach z kilkoma kanałami w jednym szachcie zdarza się cofnięcie powietrza z sąsiednich mieszkań, co wprowadza zapachy do łazienki. Zawór zwrotny montowany na króćcu wentylatora blokuje ten przepływ, a jego koszt to 15-25 zł.

Checklist przed zakupem

• Zmierz średnicę kanału w ścianie lub suficie musi wynosić dokładnie 100 mm lub więcej z redukcją.
• Sprawdź głębokość otworu potrzebujesz minimum 80 mm na korpus.
• Oblicz kubaturę łazienki i pomnóż przez wymianę 8-15 razy tyle m³/h potrzebujesz.
• Zdecyduj o sterowaniu: sznurek, timer, higrostat lub czujnik ruchu.
• Sprawdź poziom hałasu w specyfikacji powyżej 35 dB w sypialni to za głośno.
• Upewnij się, że instalacja elektryczna ma przewód ochronny lub poprawnie działający wyłącznik różnicowoprądowy 30 mA.
• Dobierz kolor frontu do armatury czerń pasuje do nowoczesnych, grafitowych aranżacji.

Kiedy NIE wybierać 100 mm

Wentylator 100 mm nie sprawdzi się w łazience z sauną, w pralni z suszarką bębnową oraz w pomieszczeniu powyżej 10 m² bez okna. W takich przypadkach kanał powinien mieć 125 lub 150 mm, a wydajność przekraczać 150 m³/h. Montowanie 100 mm tam, gdzie potrzeba 200 m³/h, to strata pieniędzy i gwarancja, że wilgoć pozostanie.

Equation wentylator łazienkowy 100 mm w czarnym froncie to rozsądny wybór do niewielkich łazienek i toalet w starszym budownictwie, gdzie średnica kanału wynika z projektu budynku. Kluczem jest prawidłowe obliczenie wydajności, sprawdzenie ciągu w szachcie i montaż zgodny ze strefami ochronnymi. Jeśli wykonasz te trzy kroki, czarny panel będzie cicho i skutecznie walczył z parą przez lata.

Źródła danych: norma PN-EN 13141-4 (metody badań wentylatorów domowych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), karty katalogowe producentów wentylatorów osiowych, dane Centrum Ociepleń i Wentylacji przy Politechnice Warszawskiej.
