Jak zamontować grzejnik łazienkowy bez stresu i wizyty fachowca

Instalacja grzejnika łazienkowego krok po kroku

Instalacja grzejnika łazienkowego drabinkowego to jedno z tych zadań, które większość osób uważa za trudne, a które w rzeczywistości zajmuje doświadczonemu majsterkowiczowi około półtorej godziny. Kluczem jest właściwe przygotowanie, znajomość schematu podłączenia oraz świadomość, kiedy precyzja domowego warsztatu musi ustąpić przed uprawnieniami zawodowymi. W kolejnych akapitach znajdziesz pełną ścieżkę od wyboru mocowania K30, przez wiercenie otworów, aż po próbę ciśnieniową.

• Instalacja grzejnika łazienkowego krok po kroku
• Przygotowanie do montażu grzejnika drabinkowego
• Wybór miejsca montażu grzejnika drabinkowego
• Montaż krok po kroku grzejnika łazienkowego
• Schemat podłączenia grzejnika łazienkowego
• Najczęstsze błędy przy samodzielnym montażu grzejnika w łazience
• Koszty i czas montażu grzejnika drabinkowego
• Kiedy wezwać fachowca
• Mocowania stałe K30 vs mocowania regulowane

Zanim sięgniesz po wiertarkę, upewnij się, że instalacja wodna jest opróżniona na odcinku roboczym, a zawory odcinające zakręcone. Praca pod ciśnieniem grozi zalaniem mieszkania, a czyszczenie szwów fugowych z wody wapiennej potrafi zająć więcej czasu niż sam montaż.

Przygotowanie do montażu grzejnika drabinkowego

Każdy udany montaż zaczyna się od listy narzędzi, bo szukanie wkrętaka w trakcie wiercenia otworów to klasyczny marnownik czasu. Potrzebujesz wiertarki udarowej z wiertłem dopasowanym do średnicy kołka rozporowego, zwykle 8 lub 10 milimetrów. Poziomica laserowa lub klasyczna 60 cm, klucz nastawny, ołówek stolarski, miarka zwijana oraz komplet kluczy imbusowych dopełniają zestaw. Przyda się również próbnik napięcia, nawet jeśli montujesz wyłącznie wariant wodny.

Checklista materiałowa przed rozpoczęciem pracy

• grzejnik drabinkowy z dokumentacją techniczną oraz szablonem montażowym
• mocowania K30 (stałe bądź regulowane) z kołkami i wkrętami
• zawory przyłączeniowe (grzejnikowy i powrotny) z uszczelkami EPDM
• złączki zaciskowe lub zaciskane, jeśli instalacja wykonana jest z rur wielowarstwowych
• taśma teflonowa bądź pakuły lniane z pastą uszczelniającą do połączeń gwintowych
• odpowietrznik ręczny, jeśli konstrukcja grzejnika go nie posiada
• wiadro i szmata, bo nawet przy odciętej wodzie kapie resztkowa ciecz

Zlokalizowanie punktów przyłączy to drugi krok, który decyduje o estetyce całej łazienki. Odsłonięte podejścia wody można prowadzić na trzy sposoby: ścianą (najbardziej ukryte), po powierzchni ściany w listwie dekoracyjnej albo z dołu podłogi w obrębie warstwy wyrównawczej. Przedsiębiorcy budowlani rekomendują prowadzenie ścienne, ponieważ pozwala zachować minimalne odległości grzejnika od punktów wodnych zgodnie z normą PN-EN 442.

Sprawdzenie kompletu mocowań K30 pozwala uniknąć niespodzianek w trakcie wiercenia. W zestawie powinny znajdować się cztery zawieszenia (dwa górne, dwa dolne), kołki rozporowe dopasowane do materiału ściany oraz instrukcja z szablonem papierowym. Brak choćby jednego elementu oznacza przerwę w pracy, więc wszystko warto zweryfikować na sucho, najlepiej na podłodze łazienki.

Wybór miejsca montażu grzejnika drabinkowego

Lokalizacja grzejnika w łazience podlega kilku regułą wynikającym z fizyki konwekcji oraz z wymogów producentów. Odległość od podłogi do osi dolnego zaworu nie może być mniejsza niż 60 centymetrów, bo chłodne powietrze musi swobodnie napływać od dołu. Zbyt niskie zawieszenie skutkuje nierównomiernym nagrzewaniem i koncentracją kurzu w pobliżu podłogi.

Odstęp od ściany zależy od typu mocowania. Mocowania stałe K30 dają około 30 mm luzu, regulowane pozwalają korygować odstęp od 25 do 55 mm. Im większa szczelina, tym lepsza cyrkulacja powietrza, ale też większe obciążenie śruby mocującej i samej ściany.

Miejsca, których warto unikać

• bezpośrednio nad wanną lub prysznicem, gdzie woda i para osadzają kamień na rurkach grzejnika
• za drzwiami, bo blokują swobodne unoszenie ciepłego powietrza
• naprzeciw lustra, jeśli zależy Ci na czytelnym obrazie bez pary
• w narożnikach ścian działowych o małej grubości, bo kołki mogą nie utrzymać ciężaru

Ciężar własny grzejnika drabinkowego po napełnieniu wodą dochodzi do 15-25 kg, dlatego ściana z karton-gipsu wymaga wzmocnienia profiliem montażowym albo zastosowania grzejnika lżejszej konstrukcji. W ścianie murowanej z cegły pełnej kołki rozporowe Ø10 mm utrzymują obciążenie do 80 kg na punkt, co daje duży zapas bezpieczeństwa.

Montaż krok po kroku grzejnika łazienkowego

Po wyborze miejsca i zgromadzeniu narzędzi przychodzi czas na właściwą pracę. Poniższe kroki obowiązują zarówno dla mocowań stałych, jak i regulowanych, różnią się jedynie momentem ustawiania odstępu od ściany.

Krok 1. Wyznaczenie szablonu

Przyłóż papierowy szablon producenta do ściany, wypoziomuj i zaznacz ołówkiem cztery punkty wierceń. Poziomica laserowa przyspiesza tę czynność i eliminuje błędy wynikające z nierówności tynku.

Krok 2. Wiercenie otworów

Ustaw wiertło prostopadle do ściany, wierc na głębokość o 10 mm większą niż długość kołka. W betonie i cegle pełnej używaj wiertła SDS-plus z udarem, w cegle dziurawce wystarczy wiertło do metalu z wolnym obrotem, by nie rozkruszyć ścianek.

Krok 3. Osadzenie kołków

Włóż kołki rozporowe do otworów, dobij delikatnie młotkiem tak, by kryły się równo z tynkiem. Wystające kołnie uszkadzają uszczelkę zawieszenia i powodują punktowe naprężenie grzejnika.

Krok 4. Przykręcenie uchwytów

Przykręć wsporniki K30 wkrętami z łbem sześciokątnym, dokręcając momentem z wyczucia. Zbyt mocne dokręcenie zrywa gwint w kołku, zbyt słabe zostawia luz, w którym grzejnik będzie się kołysał.

Krok 5. Zawieszenie grzejnika

Nasuń grzejnik na wsporniki, usłyszysz wyraźne kliknięcie blokady. Sprawdź poziomicą równomierność ustawienia. Jeśli któryś koniec opada, skoryguj go regulowanymi uchwytami przed przykręceniem zaworów.

Krok 6. Podłączenie zaworów

Zawór grzejnikowy umieszczaj po stronie zasilania (zazwyczaj lewa strona przy zasilaniu od dołu), zawór powrotny po stronie przeciwnej. Połączenia gwintowe uszczelnij taśmą teflonową nawijaną w kierunku zgodnym z ruchem wskazówek zegara, 8-10 zwojów wystarcza dla rur 1/2 cala.

Krok 7. Próba szczelności

Otwórz powoli zawory odcinające i obserwuj połączenia przez 15 minut. Stabilna instalacja nie pokazuje nawet kropli rosy na złączkach. Jeśli pojawia się wilgoć, dokręć o ćwierć obrotu i powtórz test.

Krok 8. Odpowietrzanie

Głośne bulgotanie i nierównomierne nagrzewanie górnych rurek oznaczają powietrze w układzie. Odkręć odpowietrznik o jeden obrót, wypuść powietrze do momentu pojawienia się wody, zakręć i wytrzyj resztki.

Schemat podłączenia grzejnika łazienkowego

Instalacja wodna grzejnika drabinkowego bazuje na klasycznym układzie dwururowym z zasilaniem od dołu lub z boku. Zasilanie dolne (oba przyłącza na dole) eliminuje konieczność prowadzenia rury przez ścianę wysoko nad podłogą i dobrze komponuje się z niskim rozstawem podejść.

W schemacie z zasilaniem od dołu lewa rura prowadzi gorącą wodę z kotła lub węzła ciepłowniczego przez zawór termostatyczny. Prawa rura to powrót schłodzonej wody do obiegu. Zawór termostatyczny reaguje na temperaturę w pomieszczeniu poprzez czujnik cieczowy i automatycznie dławi przepływ, co chroni łazienkę przed przegrzaniem.

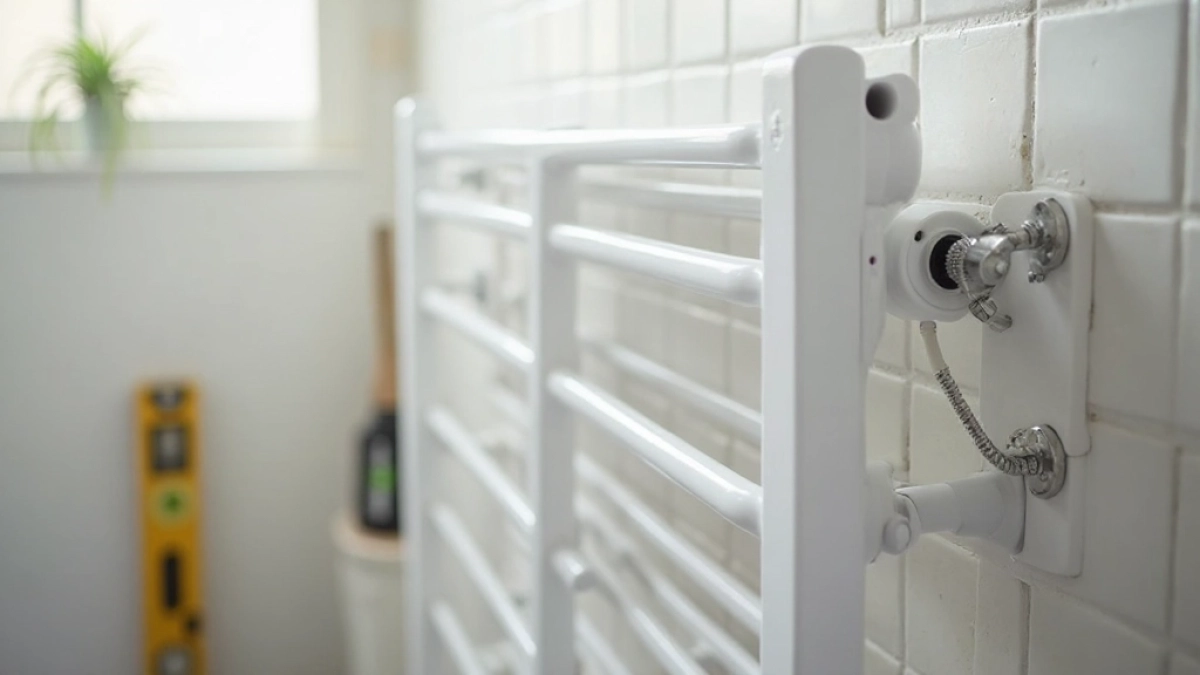

Wariant wodno-elektryczny łączy tradycyjną instalację z grzałką elektryczną, co pozwala suszyć ręczniki także poza sezonem grzewczym. Grzałka montowana jest w miejsce zaślepki u dołu kolektora, a jej moc dobiera się do kubatury łazienki: 300 W na 5 m², 600 W na 8 m², 900 W na 12 m².

Podłączenie elektryczne wymaga osobnego obwodu zabezpieczonego wyłącznikiem nadprądowym B16A oraz wyłącznikiem różnicowoprądowym 30 mA. Przewód YDYp 3x1,5 mm² prowadzony jest w ścianie od puszki elektrycznej do puszki przyłączeniowej grzałki. Instalację może wykonać wyłącznie elektryk z uprawnieniami SEP do 1 kV.

Najczęstsze błędy przy samodzielnym montażu grzejnika w łazience

Krzywy montaż to najczęstsza bolączka domowych majsterkowiczów. Powodem jest zazwyczaj pominięcie poziomicy przy wyznaczaniu szablonu, co przy metalowej konstrukcji o długości 80 cm prowadzi do odchyleń widocznych gołym okiem. Krzywy grzejnik nie tylko szpeci łazienkę, ale też obciąża nierównomiernie zawieszenia, skracając ich żywotność.

Brak odpowietrznika to druga klasyczna wpadka. Powietrze gromadzi się w najwyższym punkcie grzejnika, czyli w górnej belce drabinki. Bez możliwości jego wypuszczenia instalacja szumi, a górne rurki pozostają zimne nawet przy prawidłowym przepływie.

Zbyt bliskie umieszczenie względem wanny powoduje ciągłe narażenie powierzchni na kontakt z wodą i szamponem. Agresywne substancje myjące niszczą powłokę proszkową grzejnika w ciągu 2-3 lat, odsłaniając stal pod spodem. Zalecany odstęp od krawędzi wanny to minimum 20 cm.

Niedokręcone złączki zaciskowe potrafią przeciekać dopiero po tygodniu pracy, gdy rozgrzany metal rozszerza się i zamyka mikroszczeliny. Każdą złączkę warto sprawdzić próbą ciśnieniową 6 barów przez 30 minut, nie tylko oględzinami gołym okiem.

Brak zaworu termostatycznego przy wariancie z zasilaniem dolnym i kotłem wiszącym powoduje stałą cyrkulację wody przez grzejnik łazienkowy nawet wtedy, gdy w pozostałych pomieszczeniach jest zimno. Bez termostatu ciepło ucieka na stałe, a rachunki rosną nieproporcjonalnie do komfortu.

Koszty i czas montażu grzejnika drabinkowego

Samodzielny montaż zajmuje od 60 do 120 minut w zależności od materiału ściany i doświadczenia. Wiercenie w betonie zbrojonym potrafi wydłużyć czas nawet trzykrotnie, ponieważ każdy trafiony pręt zbrojeniowy wymaga zmiany lokalizacji otworu.

Wymiana starego grzejnika na nowy w tym samym miejscu to koszt 150-300 PLN robocizny, bo podejścia wodne pozostają bez zmian. Montaż w nowej lokalizacji z koniecznością przedłużania rur podnosi cenę o 100-200 PLN.

Kiedy wezwać fachowca

Samodzielna instalacja wariantu wodnego jest w świetle polskiego prawa dopuszczalna, o ile osoba wykonująca posiada odpowiednie kwalifikacje praktyczne. Brak uprawnień gazowych wyklucza jednak samodzielne podłączanie grzejnika do kotła gazowego, ponieważ ingerencja w instalację gazową wymaga świadectwa kwalifikacyjnego G1.

Podłączenie elektryczne grzałki wymaga uprawnień SEP grupa 1 do 1 kV oraz wpisu do dokumentacji budynku. Bez tego ubezpieczyciel może odmówić wypłaty odszkodowania, gdyby doszło do pożaru.

Jeśli ściany wykonane są z pustostawów ceramicznych, których wytrzymałość punktowa nie pozwala na bezpośrednie kołkowanie, warto zlecić projekt wzmocnienia konstruktorowi bądź instalatorowi z doświadczeniem w takich ścianach. Samodzielne eksperymenty kończą się zwykle oberwanym kołkiem i koniecznością kucia dziury pod kotwę chemiczną.

Znaki ostrzegawcze, po których rozpoznajesz, że dalszy samodzielny montaż jest ryzykowny, obejmują nierównomierne ciśnienie wody przy odkręconych zaworach, widoczne zacieki na ścianie pod przyszłym miejscem montażu albo stare rury stalowe w stanie zaawansowanej korozji. Każdy z tych objawów oznacza potrzebę konsultacji z hydraulikiem, zanim jeszcze powiesisz grzejnik.

Mocowania stałe K30 vs mocowania regulowane

Wybór systemu zawieszenia wpływa nie tylko na estetykę, ale też na serwisowalność instalacji. Mocowania stałe zapewniają minimalny odstęp od ściany, regulowane pozwalają skorygować krzywiznę tynku i uzyskać idealny dystans dla cyrkulacji powietrza.

Mocowanie stałe jest tańsze i wystarczające w przypadku prostych ścian z cegły lub bloczków. Śruby regulowane dają możliwość precyzyjnego wypoziomowania grzejnika nawet wtedy, gdy tynk ma ugięcie 1 cm na 2 metry długości.

Nie stosuj mocowań stałych na ścianie karton-gipsowej bez wzmocnienia profilem montażowym. Kołki rozporowe w pojedynczej płycie 12,5 mm utrzymają jedynie 8-12 kg, co jest mniejsze od ciężaru napełnionego grzejnika.

Prawidłowa instalacja grzejnika łazienkowego opiera się na trzech filarach: mechanicznym solidnym mocowaniu, szczelnym podłączeniu hydraulicznym i zgodnym z normami zasilaniu elektrycznym przy wariancie wodno-elektrycznym. Pominięcie któregokolwiek z tych elementów skutkuje albo zalaniem, albo przegrzaniem, albo brakiem komfortu cieplnego.

Norma PN-EN 442 określa wymiary przyłączy oraz głębokość osadzenia w ścianie. Dodatkowe wytyczne producenta zawierają dopuszczalne ciśnienie robocze (zwykle 10 barów) oraz temperaturę czynnika do 110 stopni Celsjusza.

Po zakończeniu montażu warto zapisać datę i warunki próby ciśnieniowej w dokumentacji domu. Taki wpis ułatwia diagnostykę ewentualnych usterek za kilka lat i pomaga kolejnemu właścicielowi mieszkania zrozumieć historię instalacji.

Dobranie mocy grzejnika do kubatury łazienki to temat na osobny poradnik, w którym wyjaśniam, jak policzyć zapotrzebowanie cieplne pomieszczenia i uniknąć przewymiarowania, które kosztuje więcej przy zakupie i eksploatacji.

Źródła danych i norm: PN-EN 442-1:2015 (grzejniki i konwektory), PN-EN 442-2:2015 (metody badań), Prawo budowlane Dz.U. 1994 nr 89 poz. 414 z późn. zm., rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki (Dz.U. 2019 poz. 1065), karty katalogowe producentów systemów K30, dokumentacja techniczna producentów armatury grzejnikowej, dane statystyczne cen montażu z ogólnopolskich baz usług instalacyjnych.
