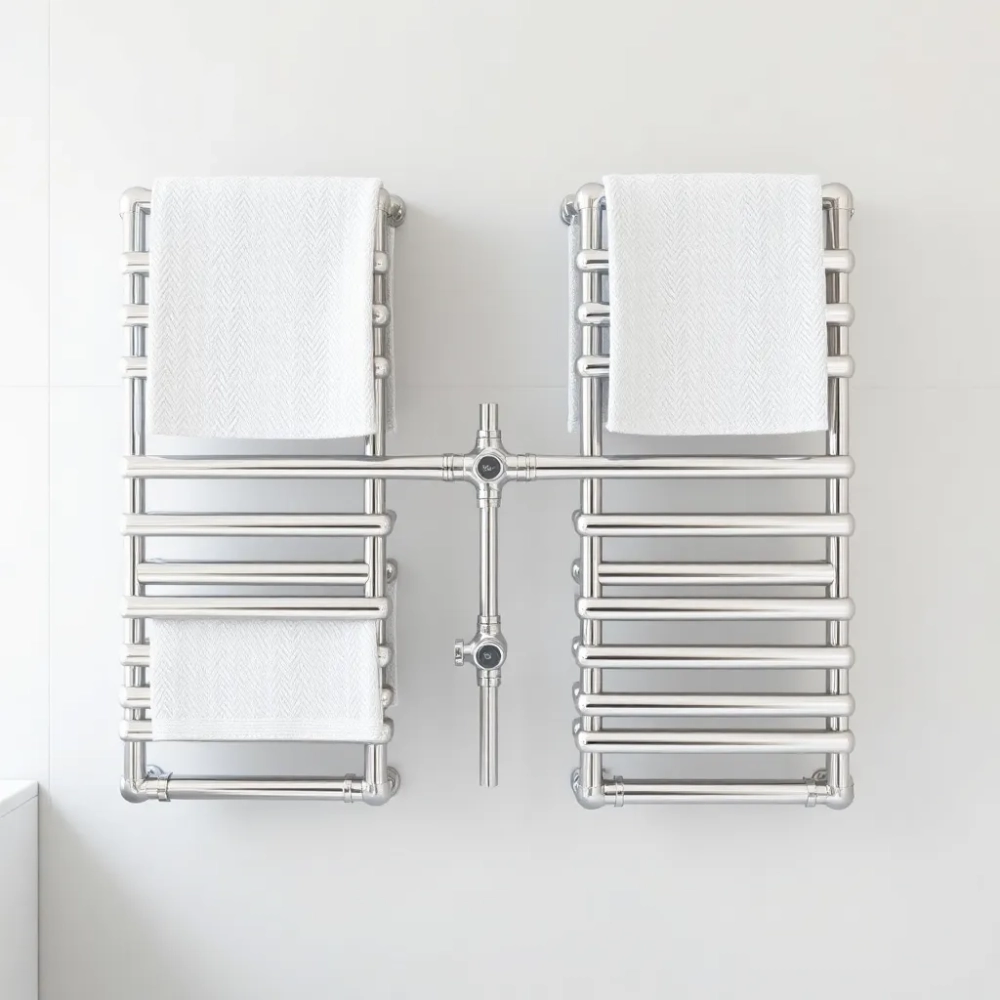

Jak połączyć dwa grzejniki łazienkowe, żeby oba grzały?
Drugi grzejnik w łazience stoi letni, podczas gdy pierwszy grzeje, jakby za karę. To nie defekt urządzenia i nie pechowa dostawa. W grawitacyjnej instalacji, gdzie obieg napędza różnica gęstości wody, każdy milimetr oporu decyduje o tym, czy ciecz w ogóle tam dotrze. Szeregowe podłączenie przez PEX 16 i dławiony zawór grzybkowy to niemal gwarancja, że żeberkowy grzejnik pozostanie zimny.
- Dlaczego drugi grzejnik w łazience nie grzeje przy grawitacji
- Tichelmann, drzewko czy belka rozdzielcza co wybrać
- Dobór średnic rur do dwóch grzejników łazienkowych
- Zawory i armatura przy podłączeniu dwóch grzejników
- Najczęstsze błędy przy rozbudowie instalacji grawitacyjnej
Dlaczego drugi grzejnik w łazience nie grzeje przy grawitacji
Grawitacja w instalacji centralnego ogrzewania to delikatna siła. Różnica gęstości wody gorącej i chłodnej daje ciśnienie rzędu 80-120 Pa na metr wysokości słupa wody. Tyle wystarcza, by pokonać opory niewielkiego obiegu. Każde zwężenie, każdy dodatkowy metr rury i każdy zawór z kryzą potrafi zjeść tę rezerwę bezpowrotnie.
W praktyce woda wybiera drogę o najmniejszym oporze hydraulicznym. Jeżeli pierwszy grzejnik wpięty jest w szereg bezpośrednio przy kotle, a drugi odchodzi od tego samego punktu rurą PEX 16 z dławionym zaworem grzybkowym, to niemal cały strumień popłynie pierwszym obiegiem. Różnica ciśnień jest po prostu zbyt mała, by przepchnąć wodę przez wąską rurkę i wąski zawór jednocześnie.
Tu pojawia się fizyka, której nie widać gołym okiem. Rura PEX 16 ma pole przekroju około 113 mm². PEX 20 to już 201 mm², czyli niemal dwukrotnie więcej. Opór przepływu rośnie z kwadratem prędkości, więc przewężenie o połowę oznacza opór czterokrotnie wyższy przy tym samym natężeniu. Grawitacja takiej rezerwy nie ma.
Prawo minimum oporu w praktyce
Ciecz w zamkniętym obiegu zachowuje się zgodnie z zasadą najmniejszego oporu. To fizyczne prawo, nie marketingowy frazes. Grzejnik żeberkowy aluminiowy ma w sobie wiele wąskich kanałów, które same w sobie stawiają spory opór. Gdy do tego dochodzi wąski zawór i długa rura, przepływ spada niemal do zera.
Dodatkowy problem stanowi zawór grzybkowy w pozycji częściowo otwartej. Jego grzybek wchodzi w strumień wody i tworzy kryzę, czyli lokalne zwężenie przekroju. Nawet pełne otwarcie nie daje pełnego przekroju nominalnego. W instalacji grawitacyjnej lepiej sprawdza się zawór kulowy, który po otwarciu nie stawia praktycznie żadnego dodatkowego oporu.
Zapytasz pewnie, czy wystarczy wymienić zawór grzybkowy na kulowy. Niekoniecznie. Sam PEX 16 w układzie grawitacyjnym na dwóch grzejnikach to za mała średnica, niezależnie od armatury. Problem leży w hydraulice całego obiegu, a nie w pojedynczym elemencie.
Checklista: Czy drugi grzejnik jest dławiony?
- Pierwszy grzejnik gorący, drugi letni lub zimny
- Rura zasilająca drugi grzejnik wyraźnie cieplejsza niż powrót
- Zawór grzybkowy lub termostatyczny na zasilaniu drugiego grzejnika
- Średnica rury PEX 16 lub mniejsza
- Połączenie szeregowe zamiast równoległego
- Duża odległość drugiego grzejnika od kotła
Tichelmann, drzewko czy belka rozdzielcza co wybrać
Przy dwóch grzejnikach w układzie grawitacyjnym liczy się przede wszystkim symetria hydrauliczna. Układ Tichelmanna to jedyny schemat, który samoczynnie się bilansuje bez pompy i bez zaworów regulacyjnych. Zasada jest prosta: każdy grzejnik ma tę samą drogę od zasilania do powrotu, niezależnie od tego, który jest dalej od kotła.
W praktyce oznacza to, że zasilanie do drugiego grzejnika prowadzi się obok powrotu z pierwszego. Obieg dłuższy ma dłuższą drogę zasilania i krótszą drogę powrotu, co kompensuje się wzajemnie. Sumaryczny opór obu obiegów wychodzi identyczny, więc woda rozkłada się po połowie do każdego grzejnika.
Porównanie schematów podłączenia
| Schemat | Zasada działania | Wymaga pompy? | Sprawdza się przy grawitacji? |
|---|---|---|---|
| Tichelmann | Równe długości obiegów hydraulicznych | Nie | Tak, jedyny pewny wybór |
| Drzewko (rozgałęzienie) | Osobne gałęzie do każdego grzejnika | Zalecana | Tylko z precyzyjnym balansem |
| Belka rozdzielcza | Wspólny kolektor zasilający i powrotny | Zalecana | Tak, przy większej liczbie grzejników |
| Krzyżowe (przeciwprąd) | Zasilanie i powrót przeciwsobne | Często tak | Warunkowo, przy zbliżonej mocy |
| Szeregowe | Woda przepływa przez oba po kolei | Nie | Nie, daje nierówny rozkład |
Drzewko działa dobrze w instalacjach z pompą obiegową. W grawitacji wymaga tak precyzyjnego dobrania średnic i zaworów, że w warunkach domowych łatwo o błąd. Belka rozdzielcza to wariant drzewka z profesjonalnym rozdzielaczem, który pozwala regulować każdą gałąź osobno. Przy dwóch grzejnikach wystarczy Tichelmann.
Kiedy NIE stosować danego rozwiązania
Tichelmann nie sprawdzi się, gdy grzejniki mają bardzo różne moce cieplne. Równe opory hydrauliczne nie oznaczają równych temperatur, jeśli jeden grzejnik ma trzykrotnie większą powierzchnię. Drzewko w czystej grawitacji prowadzi do tego, że bliższy grzejnik kradnie cały przepływ. Krzyżowe (przeciwprąd) daje dobre wyniki tylko przy zbliżonych mocach i krótkich odcinkach.
Belka rozdzielcza komplikuje instalację i zajmuje więcej miejsca. Przy dwóch grzejnikach to przerost formy. Szeregowe podłączenie warto stosować wyłącznie w obiegach z pompą i zaworami równoważącymi, nigdy w grawitacji.
Dobór średnic rur do dwóch grzejników łazienkowych
Średnica rury to najważniejszy parametr w grawitacyjnej instalacji grzewczej. Zbyt mała dusi przepływ, zbyt duża nie szkodzi, ale kosztuje więcej i zajmuje miejsce. W przypadku dwóch grzejników o łącznej mocy do 3 kW minimalna średnica wewnętrzna zasilania wynosi 20 mm, a najlepiej 22-25 mm.
| Liczba grzejników | Średnica PEX | Średnica miedziana | Średnica stalowa |
|---|---|---|---|
| 1 | 16 (20 lepiej) | 18 lub 22 | 1/2 cala |
| 2 | 20 (25 lepiej) | 22 | 3/4 cala |
| 3 | 25 | 28 | 1 cal |
| 4 i więcej | 25-32 | 28-35 | 1 cal+ |
Przy stalowym panelowym 1,4 m i aluminiowym żeberkowym w łazience najczęściej sprawdza się miedziana rura 22 mm lub PEX 25. Powrót musi mieć identzną średnicę co zasilanie, bo w grawitacji zarówno ciśnienie, jak i opory są symetryczne.
Przejściówki między PEX 16 a istniejącą instalacją 3/4 cala bywają przyczyną dodatkowych oporów. Każda złączka redukcyjna zmniejsza przekrój efektywny. W grawitacji lepiej poprowadzić nowy odcinek w jednolitej średnicy od rozdzielacza do grzejnika.
Zawory i armatura przy podłączeniu dwóch grzejników
Wybór zaworu w instalacji grawitacyjnej nie może być przypadkowy. Zawór grzybkowy ma wbudowaną kryzę regulacyjną, która nawet w pełnym otwarciu zwiększa opór lokalny o kilkaset Pa. Dla pompy to nic. Dla grawitacji to zawał dla obiegu.
Zawór kulowy w pełnym otwarciu daje przekrój praktycznie równy średnicy rury. Dlatego w grawitacji sprawdza się jako zawór odcinający. Zawór termostatyczny działa na tej samej zasadzie co grzybkowy i również dławi, choć w sposób regulowany. Bez pompy jego użycie mija się z celem.
Średnice zaworów a średnice rur
Zawór musi mieć średnicę nominalną równą średnicy rury. Zawór 1/2 cala na rurze 3/4 cala to kolejne zwężenie. W instalacji grawitacyjnej każda redukcja kosztuje przepływ. Najlepiej, gdy cały obieg od kotła do grzejnika ma jednolitą średnicę.
Automatyczny odpowietrznik to absolutne minimum w grawitacji. Powietrze gromadzi się w najwyższych punktach, czyli właśnie w grzejnikach łazienkowych. Bez odpowietrznika obieg się zatrzymuje, bo pęcherz powietrza blokuje przepływ.
Regulacja bez pompy
Równoważenie instalacji grawitacyjnej odbywa się inaczej niż w układach pompowych. Nie da się ustawić przepływomierzy. Pozostaje metoda pomiaru temperatury powrotu. Grzejnik, który ma zbyt wysoką temperaturę powrotu, dostaje za mało wody. Trzeba zmniejszyć opór jego obiegu, na przykład zwiększając średnicę rury lub usuwając zbędne złączki.
Prosta zasada: temperatura powrotu z każdego grzejnika powinna być o 10-20°C niższa od temperatury zasilania. Jeśli różnica jest większa, przepływ jest za mały. Jeśli mniejsza, za duży. W praktyce domowej pomiar termometrem kontaktowym na rurze wystarczy do diagnostyki.
Interwencja w instalację centralnego ogrzewania wymaga zgodności z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) oraz wiedzy technicznej potwierdzonej uprawnieniami budowlanymi w specjalności instalacyjnej. Samodzielne przeróbki w układach grawitacyjnych mogą prowadzić do zagrożenia zdrowia i utraty gwarancji kotła. Konsultacja z uprawnionym instalatorem to nie formalność, lecz konieczność.
Przed rozpoczęciem prac warto wykonać termowizję istniejącej instalacji. Kamera termowizyjna pokaże dokładnie, który grzejnik jest dławiony i w którym miejscu rura traci ciepło. Koszt takiego badania to około 300-600 PLN, a pozwala uniknąć kosztownych przeróbek metodą prób i błędów.
Najczęstsze błędy przy rozbudowie instalacji grawitacyjnej
- Dodanie drugiego grzejnika bez powiększenia średnicy rury zasilającej
- Montaż zaworu grzybkowego lub termostatycznego bez pompy
- Połączenie szeregowe obu grzejników zamiast równoległego
- Brak odpowietrznika na najwyższym punkcie nowego grzejnika
- Stosowanie PEX 16 do całego obiegu zamiast PEX 20 lub miedzi
- Ignorowanie zasady Tichelmanna przy różnych odległościach grzejników
Drugi grzejnik w łazience przy istniejącej instalacji grawitacyjnej można podłączyć skutecznie. Wymaga to przejścia na większą średnicę rur, zmiany schematu z szeregowego na Tichelmann lub drzewko oraz rezygnacji z dławiących zaworów na rzecz kulowych. Samodzielna przeróbka bez znajomości hydrauliki rzadko kończy się sukcesem, dlatego konsultacja z doświadczonym instalatorem pozostaje najkrótszą drogą do ciepłej łazienki.
Orientacyjny koszt przeróbki: wymiana rur na PEX 20 lub miedź 22 mm wraz z zaworami i odpowietrznikiem to wydatek rzędu 1500-3000 PLN dla dwóch grzejników. Cena obejmuje materiał i robociznę w typowej łazience o powierzchni do 8 m². Przy konieczności kucia ścian i układania nowej instalacji koszt rośnie do 4000-6000 PLN.
Źródła danych i norm: PN-EN 12831 (obciążenie cieplne budynków), PN-EN 442 (grzejniki i konwektory), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414). Dane katalogowe dotyczące średnic PEX i oporów zaworów zgodne z kartami technicznymi producentów systemów rurowych dostępnych na stronie instsani.pl oraz norma.info.pl.
