Wentylacja w łazience bez komina: sprawdzony poradnik DIY

Para wodna z prysznica potrafi w ciągu kwadransa osadzić wilgoć na lustrze, a w ciągu tygodni wyhodować czarny nalot w fugach, którego żaden domowy środek nie ruszy na stałe. Problem narasta, gdy łazienka nie ma dostępu do komina wentylacyjnego, bo wtedy klasyczna grawitacja nie ma jak zassać zużytego powietrza. Skutecznym rozwiązaniem pozostaje wymuszony wyciąg przez ścianę zewnętrzną albo strop, oparty na wentylatorze kanałowym z prawidłowo dobranym zaworem zwrotnym i izolowanym przewodem. Taki układ, wykonany starannie, potrafi usuwać 40-60 g wody na godzinę z samej kąpieli i utrzymać wilgotność względną poniżej progu kondensacji, wynoszącego zwykle 60-70% w temperaturze pokojowej.

• Wentylator kanałowy do łazienki bez komina: dobór i montaż
• Zawór zwrotny i syfon w wentylacji łazienki bez komina
• Najczęstsze błędy przy wentylacji łazienki bez komina

Wentylator kanałowy do łazienki bez komina: dobór i montaż

Wentylator kanałowy fi 100 mm to najczęściej wybierany napęd w łazienkach pozbawionych komina, ponieważ mieści się w typowej zabudowie sufitowej i daje się przeprowadzić przez ścianę nośną bez naruszania konstrukcji. Jego zadaniem jest wytworzenie podciśnienia rzędu 20-40 Pa, które zasysa powietrze przez kratkę lub anemostat, a dalej wypycha je kanałem na zewnątrz budynku. Brak komina nie stanowi przeszkody, gdyż przewód kończy się prostą rurą PCV lub elastycznym spiralnym przewodem aluminiowym wyprowadzonym przez tuleję osadzoną w murze.

Dobór mocy zaczyna się od kubatury pomieszczenia, a ta w typowej łazience 6-10 m² przy wysokości 2,5 m daje 15-25 m³. Norma wewnętrzna zaleca sześciokrotną wymianę powietrza na godzinę, a więc potrzebny wydatek oscyluje między 90 a 150 m³/h. W praktyce sprawdzają się modele o wydajności 95-130 m³/h przy oporach 30-50 Pa, które rezerwują jeszcze zapas na filtr czy kolanko. Warto unikać wentylatorów o wydatku 200 m³/h i więcej, bo w małej łazien generują hałas przekraczający 38 dB i wysysają ciepło zimą szybciej, niż dogrzeje to grzejnik drabinkowy.

Montaż zaczyna się od wyznaczenia osi otworu w ścianie zewnętrznej, najczęściej naprzeciwko drzwi, by strumień obejmował całe pomieszczenie. Wiertnica diamentowa fi 102 mm wycina przejście w jednym przejściu, a w ściance działowej wystarczy otwornica do betonu z przedłużką. Po osadzeniu tulei PVC z lekkim spadkiem 1-2% na zewnątrz, by skropliny nie cofały się do wnętrza, wsuwa się wentylator od strony łazienki i mocuje go czterema wkrętami do kołnierza montażowego. W suficie podwieszanym z karton-gipsu konieczne jest podparcie stalowymi wieszakami co 60 cm, bo sam agregat wibracyjnie obciąża płytę i po roku pojawiają się pęknięcia przy krawędzi.

Podłączenie elektryczne wykonuje się przewodem 3 × 1,5 mm² poprowadzonym w peszelu, a sterowanie odbywa się przez wyłącznik oświetleniowy lub niezależny przycisk przy drzwiach. Inteligentniejsze modele mają wbudowany czujnik wilgotności, który uruchamia silnik automatycznie po przekroczeniu 70% RH, co bywa wygodne w łazienkach z rodzinną rotacją domowników. Takie rozwiązanie odpowiada na pytanie, kiedy wentylator powinien się włączyć sam, bez ręcznej interwencji, a także obniża rachunek za prąd, bo pracuje tylko wtedy, gdy para faktycznie się unosi.

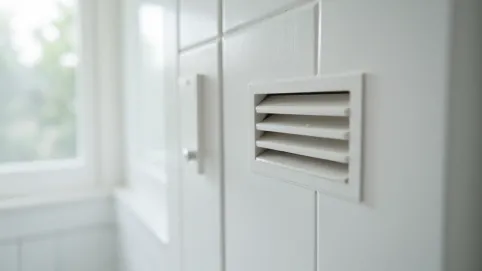

Warto pamiętać, że żaden wentylator nie zadziała bez dopływu świeżego powietrza, a w łazience bez okna jedynym sensownym nawiewem pozostaje kratka w dolnej części drzwi albo szczelina 1-1,5 cm pod skrzydłem. Bez tego wyciąg zasysa powietrze z korytarza, a w domu z rekuperacją tworzy niepotrzebne podciśnienie zaburzające pracę centrali. Norma PN-83/B-03430 mówi wprost, że każdy wywiew wymaga skompensowanego nawiewu, a różnica ciśnień w mieszkaniu nie powinna przekraczać 10 Pa.

Jak poprowadzić kanał, gdy ściana jest nośna

Przejście przez ścianę nośną z betonu komórkowego lub cegły pełnej wykonuje się wiertnicą diamentową z chłodzeniem wodą, co zapobiega mikropęknięciom. W ścianie trójwarstwowej z ociepleniem trzeba najpierw przebić mur, potem warstwę styropianu, a na koniec tynk zewnętrzny, a w każdym przejściu osadzić tuleję teleskopową kompensującą ruchy termiczne. Kanał wewnętrzny powinien mieć maksymalnie 1-2 kolanka pod kątem nie większym niż 45°, bo każde załamanie to strata wydajności rzędu 10-15% w stosunku do odcinka prostego.

Izolacja termiczna rury na odcinku wewnętrznym, zwykle wełną mineralną 30-50 mm w płaszczu foliowym, zapobiega skraplaniu pary na zimnej powierzchni PVC. Bez tej warstwy woda kapie na sufit i po kilku miesiącach zostaje czarna plama, której przyczyną nie wentylator, lecz brak izolacji. W strefie zewnętrznej rura schodzi 10-15 cm poniżej lica elewacji, by nie zaciekać do wnętrza podczas ulewnego deszczu, a od zewnątrz zamyka się ją czerpnią siatkową z daszkiem.

Zawór zwrotny i syfon w wentylacji łazienki bez komina

Zawór zwrotny działa jak jednokierunkowa bramka, która przepuszcza powietrze tylko na zewnątrz, a blokuje jego powrót do wnętrza. Bez niego zimą przy wyłączonym wentylatorze ciąg wsteczny potrafi nawiewać mróz do łazienki i cofać zapachy z okolicznych mieszkań, jeśli kanały prowadzą przez przegrody sąsiadów. Membranowe modele z tworzywa sztucznego zachowują szczelność przy różnicy ciśnień już od 8 Pa i kosztują od 25 do 60 PLN, a ich montaż ogranicza się do wciśnięcia w rurę za wentylatorem.

Syfon w kanale wentylacyjnym pełni podobną funkcję co syfon kanalizacyjny, czyli gromadzi niewielką ilość skroplin i odcina przenikanie powietrza w drugą stronę. W praktyce stosuje się go w kanałach prowadzonych przez strop nieogrzewanej piwnicy, gdzie różnica temperatur sprzyja wykraplaniu wilgoci. Wykonuje się go z giętki w kształcie litery U napełniony wodą, który okresowo trzeba uzupełniać, bo przy dłuższym postoju płyn wyparowuje i syfon traci funkcję.

Dobór średnicy zaworu musi odpowiadać średnicy kanału, a najczęściej spotykaną jest 100 mm. Montaż w kanale fi 125 mm wymaga już redukcji, a każde zwężenie to dodatkowy opór, który wentylator musi pokonać. Warto też zwrócić uwagę na klasę IP samego wentylatora, bo w łazien strefa 1 (nad wanną) wymaga minimum IP44, a strefa 2 (obok wanny) IP45. Większość producentów umieszcza tę informację na tabliczce znamionowej, a jej brak powinien wzbudzić czujność, bo oznacza urządzenie nieprzeznaczone do wilgotnych pomieszczeń.

Syfon montuje się w najniższym punkcie kanału, najczęściej w stropie nad łazienką lub w obudowie wentylatora, jeśli producent przewidział takie gniazdo. Woda zbiera się w nim sama w wyniku kondensacji, a jej nadmiar odprowadza się rurką do kanalizacji. Bez tego ujścia syfon w ciągu roku wypełni się po brzegi i przestanie chronić przed przedostawaniem się zapachów oraz chłodu z zewnątrz.

Kiedy zawór zwrotny jest obowiązkowy

Przepisy nie narzucają zaworu wprost, ale zdrowy rozsądek podpowiada, by zamontować go zawsze, gdy wentylator obsługuje więcej niż jedno pomieszczenie albo gdy kanał przechodzi przez nieogrzewaną przestrzeń. W domach wielorodzinnych bez osobnych szybów wentylacyjnych zawór chroni przed cofaniem się powietrza od sąsiadów, co zdarza się zwłaszcza przy wietrznej pogodzie. W domach jednorodzinnych eliminuje ciąg wsteczny wiejący przez całą zimę, gdy wentylator jest wyłączony, a w pomieszczeniu panuje podciśnienie.

Częstym błędem jest montaż zaworu po stronie zewnętrznej rury, gdzie membrana zamarza i traci szczelność po pierwszym mroźnym tygodniu. Prawidłowe miejsce to odcinek wewnętrzny, najlepiej w odległości 30-50 cm od wentylatora, bo tam powietrze zdąży się jeszcze ogrzać i nie skropli się na powierzchni membrany. Zawór wpinany w rurę powinien mieć strzałkę kierunku nadrukowaną na obudowie, a montaż odwrotny niweluje całą funkcję ochronną.

Najczęstsze błędy przy wentylacji łazienki bez komina

Pierwszy grzech główny to brak nawiewu, a jego konsekwencje widać w ciągu pierwszego sezonu grzewczego. Wentylator zasysa powietrze, które musi skądś przyjść, a jeśli nie ma kratki w drzwiach, ciągnie je przez nieszczelności okien i mikro-szczeliny w futrynach. Efekt to przeciągi, zimne podłogi w sypialniach, a w skrajnych przypadkach cofanie się spalin z kotła kondensacyjnego, co stanowi realne zagrożenie czadem. Rozwiązanie jest proste i tanie: kratka nawiewna 200 cm² w dolnej części drzwi za 15-30 PLN.

Drugi błąd to źle poprowadzona rura, a konkretnie załamania pod kątem 90° zamiast łagodnych łuków. Kolano ostre potrafi zjeść 30% wydajności, a przy wydłużonym kanale 4-5 m wentylator pracuje na granicy swoich możliwości i grzeje się, co skraca żywotność łożysk. W praktyce sprawdza się trójnik rewizyjny w połowie długości, który pozwala wyczyścić kanał z kurzu i tłuszczu osadzającego się na wewnętrznych ściankach. Bez rewizji po 3-4 latach kanał zwęża się o 1-2 cm, a wentylator traci swoje nominalne parametry.

Trzeci błąd to brak izolacji termicznej na odcinku wewnętrznym, o czym wspomniano wyżej, ale powtórzenie nie zaszkodzi. Rura PCV fi 100 mm w zimnej zabudowie potrafi obniżyć temperaturę powierzchni o 8-12°C względem otoczenia, a to warunek wystarczający do wykroplenia wilgoci. Najtańsza izolacja to otulina z pianki PE grubości 9 mm kosztująca 4-6 PLN za metr bieżący, a jej montaż zajmuje dosłownie kwadrans. Bez niej po każdej kąpieli z wentylatora kapie woda, a sufit pod nim ciemnieje w ciągu kilku miesięcy.

Czwarty błąd to niedopasowanie wydajności do kubatury, co w praktyce oznacza albo wentylator za słaby, albo za mocny. Model 60 m³/h w łazience 8 m² nie wyrabia normy, a wilgoć zaczyna osiadać na lustrze już po 5 minutach kąpieli. Model 200 m³/h w identycznym pomieszczeniu hałasuje jak mały odkurzacz i wysysa ciepło szybciej, niż zdąży się go odczuć komfortowo. Optymalny zakres 95-130 m³/h daje się precyzyjnie dobrać, mierząc kąt otwarcia drzwi w trakcie pracy i obserwując, czy zasysa ono lekko powietrze do wnętrza.

Piąty błąd to ignorowanie przepisów przeciwpożarowych przy przejściu przez strop międzykondygnacyjny. Rura PCV w stropie betonowym wymaga zabezpieczenia ogniochronnego masą akrylową lub wełną mineralną, bo w razie pożaru tworzywo topi się i otwiera kanał dla dymu. W domach wielorodzinnych konieczna jest klasa odporności EI 30 lub EI 60 w zależności od strefy pożarowej. Bez tego ubezpieczyciel może odmówić wypłaty odszkodowania, nawet jeśli wentylacja działała bez zarzutu.

Szósty błąd, często niezauważalny na początku, to brak regularnego czyszczenia łopatek wentylatora, które po roku pokrywają się warstwą tłuszczu i kurzu. Spada wydajność, rośnie hałas, a w skrajnych przypadkach wirnik traci wyważenie i zaczyna wibrować. Wystarczy raz na 12 miesięcy odkręcić przednią kratkę, przetrzeć łopatki wilgotną ściereczką z odrobiną płynu do naczyń, a urządzenie pracuje jak nowe. Czynność zajmuje 5 minut i nie wymaga żadnych narzędzi.

Siódmy, ostatni już błąd, to przekonanie, że sam wentylator rozwiąże problem. Wilgoć w łazience bez komina to efekt braku całego systemu, a nie jednego urządzenia, dlatego obok wyciągu warto zadbać o niewielki nawiew, izolację termiczną ścian zewnętrznych i rozsądną temperaturę pokojową 21-23°C. Domknięcie tych czterech elementów razem z właściwie dobranym wentylatorem daje efekt, który utrzymuje się latami, bez powracających problemów z pleśnią i zapachem stęchlizny.

Szybka ściąga decyzyjna

Łazienka 4-6 m² bez okna, ściana zewnętrzna dostępna: wentylator osiowy fi 100 mm z timerem, rura PCV 1 m, kratka nawiewna w drzwiach. Koszt materiałów 200-350 PLN, czas montażu jeden dzień.

Łazienka 6-10 m² z wanną i prysznicem, strop drewniany nad piwnicą: wentylator kanałowy z higrostatem, rura spiralna aluminiowa 2-3 m z izolacją, syfon, zawór zwrotny membranowy. Koszt materiałów 600-900 PLN, czas montażu dwa dni z uwzględnieniem przejścia przez strop.

Łazienka w domu z rekuperacją, kilka pomieszczeń na jednym pionie: anemostat nawiewno-wywiewny z przepustnicą, krótki kanał 1-1,5 m, integracja z centralą rekuperacyjną. Koszt materiałów 800-1200 PLN, montaż przez instalatora z uprawnieniami.

Każdy z tych wariantów da się zrealizować samodzielnie przy podstawowym zestawie narzędzi, ale przy przejściach przez strefy pożarowe lub elementy nośne warto skonsultować projekt z konstruktorem, by nie naruszyć ciągłości zbrojenia albo izolacji akustycznej. Pomiar końcowy higrometrem po tygodniu eksploatacji powinien pokazać wilgotność względną 50-60% w sezonie grzewczym i 60-65% latem, co stanowi potwierdzenie, że cały układ pracuje zgodnie z założeniami.
