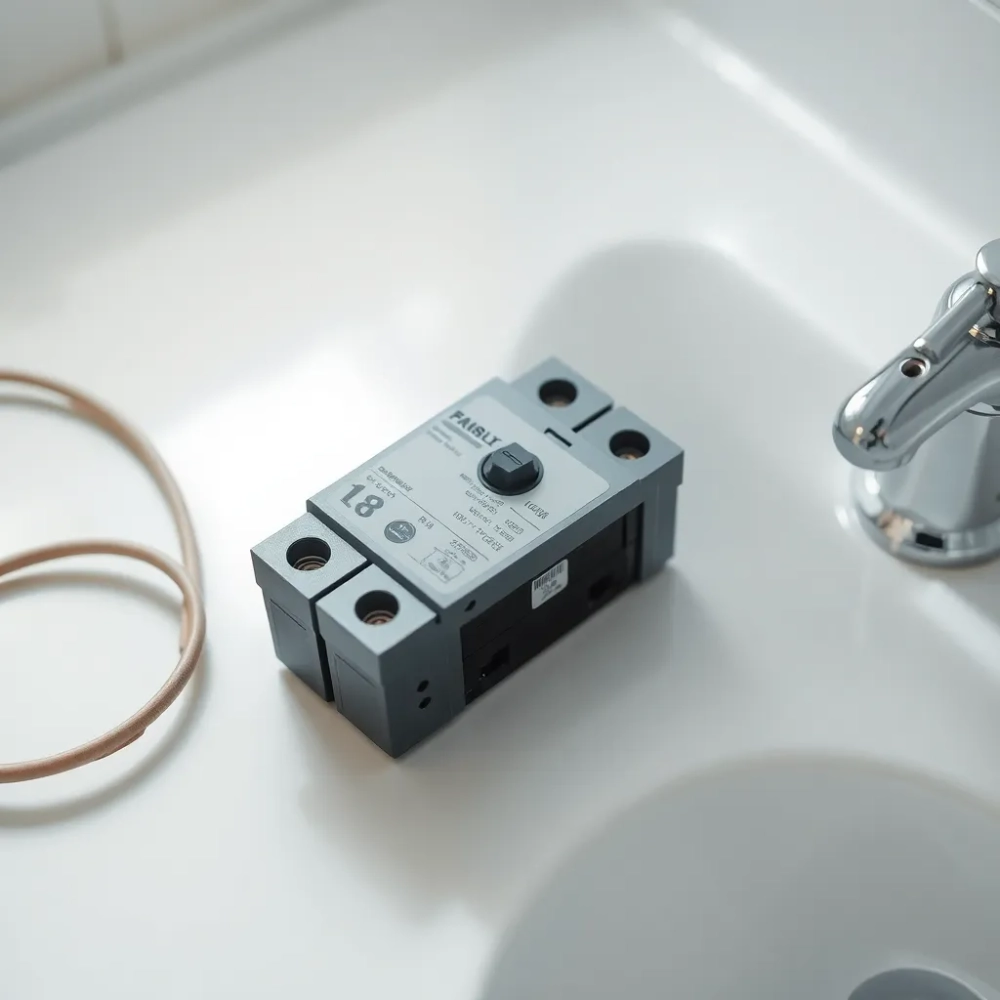

Jaka różnicówka do łazienki sprawdzi się najlepiej

W łazience woda, mokra skóra i gołe stopy na posadzce tworzą warunki, w których nawet niewielki prąd upływu potrafi zabić w ułamku sekundy. Wybór odpowiedniej różnicówki do tego pomieszczenia to nie kwestia gustu ani marki, lecz konkretna decyzja inżynierska oparta na czułości, prądzie znamionowym i typie urządzenia. Źle dobrany wyłącznik różnicowoprądowy w łazience daje fałszywe poczucie bezpieczeństwa, a dobrany zgodnie z normą PN-HD 60364-4-41 realnie odcina zasilanie w 30 milisekund od momentu wykrycia zagrożenia.

• Różnicówka 30 mA do łazienki dlaczego to absolutne minimum
• Typ A, AC czy B którą różnicówkę wybrać do łazienki
• Różnicówka 25 A czy 40 A jak dobrać prąd do obwodu łazienkowego
• 2P czy 4P i RCCB kontra RCBO kwestie, które wpływają na bezpieczeństwo łazienki
• Montaż w rozdzielnicy co warto wiedzieć, zanim elektryk zacznie pracę
• Testowanie i konserwacja procedura, która zajmuje 30 sekund, a ratuje życie
• Najczęstsze błędy, które widuję przy montażu różnicówek w łazienkach

Różnicówka 30 mA do łazienki dlaczego to absolutne minimum

Norma PN-HD 60364-4-41 jasno wskazuje, że wszystkie obwody zasilające gniazda w pomieszczeniach mokrych muszą być chronione wyłącznikiem różnicowoprądowym o czułości nie większej niż 30 mA. To granica, poniżej której prąd przemienny przepływający przez ciało człowieka nie powoduje trwałych uszkodzeń serca, a w większości przypadków ogranicza się do bolesnego skurczu mięśni.

Działanie urządzenia opiera się na przekładniku toroidalnym, przez którego okno przechodzą przewód fazowy i neutralny. W stanie równowagi suma prądów w obu przewodach wynosi zero, a strumień magnetyczny w rdzeniu się nie indukuje. Gdy pojawi się prąd upływu, na przykład przez wilgotną dłoń dotykającą uszkodzonego grzejnika, część prądu odpływa inną drogą i bilans w toroidzie zostaje zaburzony. Powstaje strumień, który indukuje napięcie w uzwojeniu detekcyjnym i uruchamia przekaźnik odłączający obwód.

Czas reakcji nowoczesnych różnicówek wynosi od 20 do 30 ms, co oznacza, że serce dorosłego człowieka nie zdąży przejść przez groźną fazę migotania komór. W strefach 0 i 1 łazienki, czyli wewnątrz wanny i pod prysznicem, dopuszcza się wyłącznie urządzenia o czułości 10 mA, ale dotyczy to nielicznych instalacji z bezpośrednim zasilaniem oświetlenia podwodnego. W typowej domowej łazience wystarczy różnicówka 30 mA zamontowana na wejściu obwodu.

Warto pamiętać, że zbyt czuła różnicówka w źle zaprojektowanej instalacji będzie powodować uciążliwe wyzwalanie. Każdy nowoczesny sprzęt AGD, od pralki po suszarkę, generuje niewielkie, ale zgodne z normą prądy upływu rzędu 2-4 mA. Gdy na jednym obwodzie pracuje kilka takich odbiorników, suma może przekroczyć 10 mA i spowodować fałszywy alarm. Dlatego łazienkę projektuje się najczęściej jako osobny obwód z własną różnicówką, niezależny od kuchni czy pralni.

Typ A, AC czy B którą różnicówkę wybrać do łazienki

Wybór typu różnicówki zależy od tego, jakie odbiorniki będą pracować w obwodzie. Typ AC, najtańszy i najprostszy, reaguje wyłącznie na sinusoidalny prąd różnicowy przemienny. W łazience z klasyczną żarówką i wentylatorem osiowym sprawdzi się bez zarzutu, ale wystarczy podłączyć pralkę z silnikiem inwerterowym, by okazał się niewystarczający. Nowoczesne falowniki generują pulsujące prądy upływu ze składową stałą, których typ AC po prostu nie widzi.

Typ A wykrywa zarówno prąd przemienny, jak i pulsujący jednopołówkowy ze składową stałą do 6 mA. To absolutne minimum w każdej łazience, w której pracuje pralka, suszarka, golarka elektryczna czy szczoteczka soniczna ładowana przez transformator. Większość elektryków montuje właśnie ten typ jako standard, bo różnica w cenie w stosunku do AC wynosi obecnie 20-40 zł, a zakres ochrony rośnie kilkukrotnie.

Typ F, oznaczany symbolem odpornym na prądy wysokiej częstotliwości, przeznaczony jest do obwodów z pompami ciepła, klimatyzacją oraz urządzeniami z silnikami komutatorowymi elektronicznie. W typowej łazience pojawia się rzadko, ale jeśli planujesz montaż ogrzewania podłogowego z matą samoregulującą i sterownikiem PWM, warto rozważyć właśnie ten wariant. Radzi sobie z prądami upływu o częstotliwościach do 1 kHz, które potrafią ominąć standardowy detektor.

Typ B jest zarezerwowany dla instalacji fotowoltaicznych, stacji ładowania samochodów oraz urządzeń z prostownikami trójfazowymi. W domowej łazience jego montaż nie ma uzasadnienia, chyba że wanna z hydromasażem korzysta z trójfazowej pompy. W takiej sytuacji różnicówka typu B staje się obowiązkowa, bo pulsujące prądy upływu ze składową stałą mogą przekroczyć 6 mA i skutecznie oślepić detektor typu A.

Szybka ścieżka decyzji

• Łazienka z gniazdkami, oświetleniem i wentylatorem → typ AC (minimum) lub A (zalecane).
• Łazienka z pralką lub suszarką → typ A, bezwzględnie.
• Łazienka z ogrzewaniem podłogowym elektronicznym → typ F.
• Łazienka z wanną z hydromasażem trójfazowym → typ B.

Różnicówka 25 A czy 40 A jak dobrać prąd do obwodu łazienkowego

Prąd znamionowy różnicówki musi być większy lub równy prądowi znamionowemu wyłącznika nadprądowego, który chroni ten sam obwód. W praktyce oznacza to, że dla obwodu zabezpieczonego bezpiecznikiem B16 A różnicówka powinna mieć co najmniej 25 A, a dla B20 A co najmniej 25 A, choć producenci zalecają 40 A jako bufor bezpieczeństwa.

Prosta kalkulacja wygląda następująco: sumujesz moce wszystkich odbiorników, które mogą pracować jednocześnie, dzielisz przez 230 V, a wynik mnożysz przez współczynnik 1,25. Przykładowo pralka 2 300 W plus suszarka 2 500 W plus podgrzewana drabinka 800 W daje 5 600 W, czyli 24,3 A prądu. Po przemnożeniu przez 1,25 wychodzi 30,4 A, więc różnicówka 40 A będzie właściwym wyborem, a 25 A znajdzie się na granicy przeciążenia termicznego.

Nowy standard w domowych łazienkach to właśnie 40 A, nawet jeśli obwód zabezpiecza B16 A. Powód jest prozaiczny: różnicówka 25 A w ciasnej rozdzielnicy potrafi się nagrzewać przy pełnym obciążeniu, a w skrzynce z kilkunastoma modułami temperatura otoczenia łatwo przekracza 35°C. Prąd znamionowy podany na etykiecie obowiązuje przy 30°C, więc każde 5°C więcej obniża dopuszczalne obciążenie o około 5%. Montaż różnicówki 40 A eliminuje ten problem i kosztuje symbolicznie więcej.

Warto też zwrócić uwagę na selektywność. Różnicówka główna w rozdzielnicy powinna mieć czułość 300 mA i prąd znamionowy 63 A lub 40 A, aby w razie awarii w obwodzie łazienkowim wyłączył się tylko obwód podrzędny, a nie cały dom. Różnicówka 30 mA w łazience musi być umieszczona za główną, a pomiędzy nimi należy zachować co najmniej trzy stopnie czasowo-prądowe selektywności. Dzięki temu przepalenie grzałki w pralce nie pozbawi światła całego piętra.

Wzór, który warto zapamiętać

Prąd różnicówki [A] = (suma mocy odbiorników [W] / 230 V) × 1,25. Wynik zaokrąglasz w górę do najbliższej wartości katalogowej: 25, 40, 63 A.

2P czy 4P i RCCB kontra RCBO kwestie, które wpływają na bezpieczeństwo łazienki

W domowej instalacji jednofazowej standardem jest różnicówka dwubiegunowa 2P, zajmująca dwa moduły w rozdzielnicy. W budynkach z trójfazowym zasilaniem, na przykład przy pompie ciepła lub stacji ładowania, montuje się wersje 4P, ale sam obwód łazienkowy nadal pozostaje jednofazowy i może być chroniony przez 2P. Wybór 4P w łazience ma sens tylko wtedy, gdy wanna z hydromasażem wymaga zasilania trójfazowego.

RCCB to klasyczny wyłącznik różnicowoprądowy, który chroni przed upływem, ale nie przed przeciążeniem i zwarciem. Wymaga współpracy z osobnym wyłącznikiem nadprądowym MCB. RCBO łączy obie funkcje w jednym module, zajmując tyle samo miejsca co RCCB, ale dając dodatkowo ochronę nadprądową. W nowych instalacjach RCBO wygrywa, bo jego koszt w przeliczeniu na obwód spadł w 2025 roku do poziomu 90-140 zł za sztukę, a zysk w postaci selektywności i prostoty rozdzielnicy jest bezcenny.

Tabela porównawcza TCO dla typowej łazienki z trzema obwodami (oświetlenie, gniazda, pralka) w horyzoncie 10 lat wygląda następująco:

RCBO wygrywa szczególnie w łazienkach, gdzie każdy obwód ma inną charakterystykę. Obwód z oświetleniem toleruje MCB B6 A, obwód z gniazdkami B16 A, a pralka B20 A. Trzy niezależne RCBO zapewniają, że awaria jednego odbiornika nie pozbawia zasilania pozostałych, a różnicówka 30 mA w każdym module daje redundantną ochronę.

Montaż w rozdzielnicy co warto wiedzieć, zanim elektryk zacznie pracę

Różnicówka w rozdzielnicy powinna być zamontowana w taki sposób, aby dostęp do przycisku testowego był możliwy bez użycia narzędzi. Najczęstszy błąd to upychanie modułów pod samym sufitem, gdzie właściciel mieszkania nie jest w stanie samodzielnie sprawdzić urządzenia raz na miesiąc. Norma PN-HD 60364 wymaga, aby wyłączniki różnicowoprądowe były instalowane na wysokości umożliwiającej obsługę ręczną, czyli od 0,4 m do 2,0 m od podłogi.

Przekroje przewodów podłączanych do różnicówki muszą odpowiadać prądowi znamionowemu. Dla 25 A stosuje się drut 4 mm² lub linkę 6 mm², dla 40 A już 6 mm² lub 10 mm². Moment dokręcania zacisków wynosi od 2,5 do 3 Nm dla większości aparatów modułowych. Zbyt mocne dokręcenie powoduje deformację gwintu i grzanie się styku, zbyt luźne skutkuje iskrzeniem i utlenianiem miedzi. Profesjonalny elektryk używa klucza dynamometrycznego, a nie zwykłej szczęki płaskiej.

Kolejność montażu w rozdzielnicy ma znaczenie dla selektywności. Różnicówka główna 300 mA powinna znajdować się najbliżej zasilania, za nią wyłącznik główny i rozgałęzienia, a na samym końcu obwodów różnicówki 30 mA. Dzięki temu w razie zwarcia w łazience prąd płynie krótką drogą do najbliższego zabezpieczenia, a nie przez całą rozdzielnicę. Schemat kaskady dla domu 150 m² z fotowoltaiką wygląda następująco:

• Poziom 0: wyłącznik główny 63 A.
• Poziom 1: różnicówka główna 300 mA S, selektywna, prąd 63 A.
• Poziom 2: różnicówki 30 mA, typ A, prąd 25-40 A dla obwodów: łazienka, kuchnia, pralnia, gniazda ogólne.
• Poziom 3: wyłączniki nadprądowe MCB B6, B10, B16, B20 A dopasowane do odbiorników.

Testowanie i konserwacja procedura, która zajmuje 30 sekund, a ratuje życie

Każda różnicówka ma wbudowany przycisk testowy oznaczony literą T. Jego naciśnięcie symuluje sytuację, w której część prądu odpływa poza kontrolowany obwód, na przykład przez ciało człowieka. Prawidłowo działające urządzenie powinno wyłączyć się w ciągu ułamka sekundy. Test warto przeprowadzać raz w miesiącu, najlepiej w pierwszy poniedziałek miesiąca, aby wejść w nawyk.

Roczny przegląd powinien obejmować sprawdzenie momentów dokręcania zacisków, wizualną ocenę obudowy pod kątem pęknięć i śladów przegrzania oraz pomiar czasu zadziałania miernikiem. Profesjonalny przyrząd MFT (multifunction tester) kosztuje od 1 500 zł wzwyż, ale większość elektryków posiada taki sprzęt i wykonuje pomiar w ramach rocznego przeglądu instalacji. Czas zadziałania poniżej 30 ms przy prądzie różnicowym 30 mA oznacza pełną sprawność.

Co pięć lat warto rozważyć wymianę różnicówki, nawet jeśli test przyciskiem przechodzi pomyślnie. Mechanizm odłączający ulega naturalnemu zużyciu, a elementy elektroniczne starzeją się pod wpływem temperatury i wilgoci. Koszt wymiany jednego modułu to ułamek wartości instalacji, a korzyść w postaci pewności działania w sytuacji awaryjnej jest nie do przecenienia. W budynkach użyteczności publicznej i wynajmowanych lokalach przegląd pięcioletni jest obowiązkowy.

Najczęstsze błędy, które widuję przy montażu różnicówek w łazienkach

Brak selektywności między różnicówką główną a obwodową to plaga polskich rozdzielni. Montażysta podłącza wszystkie obwody pod jedną różnicówkę 30 mA, licząc, że skoro norma wymaga tej czułości w łazience, to w kuchni też nie zaszkodzi. Skutek jest taki, że pojedyncza usterka powoduje wyłączenie połowy mieszkania, a użytkownik zaczyna wymontowywać różnicówki, bojąc się ciemności w sypialni.

Drugi błąd to dobór czułości 300 mA do obwodu łazienkowego, bo „taka różnicówka jest w zestawie z rozdzielnicą". Taka czułość chroni wyłącznie przed pożarem, a nie przed porażeniem. W łazienkach i takich pomieszczeniach jak piwnica, garaż czy balkon obowiązuje 30 mA. Różnicówka 300 mA to rozwiązanie dla obwodów oświetlenia zewnętrznego, gdzie priorytetem jest ograniczenie prądu upływu przy uszkodzonej izolacji, a nie ochrona ludzi.

Trzeci błąd to ignorowanie prądów upływu generowanych przez nowoczesne urządzenia. Zasilacz impulsowy w latarce ładowanej w łazience, ładowarka do szczoteczki sonicznej, a nawet oświetlenie LED z driverem elektronicznym potrafią generować do 5 mA prądu upływu ze składową stałą. Na jednym obwodzie z trzema takimi urządzeniami typ AC będzie wyzwalał regularnie, a typ A zachowa spokój.

Czwarty błąd to montaż różnicówki w pomieszczeniu o podwyższonej wilgotności bez dodatkowej osłony. Skrzynka rozdzielcza w łazience musi mieć stopień ochrony co najmniej IP44, a w strefie 2, czyli w obrębie 60 cm od wanny, IP65. Różnicówka w obudowie IP20 zamontowana nad prysznicem to proszenie się o zwarcie i porażenie przy każdym użyciu kabiny.
