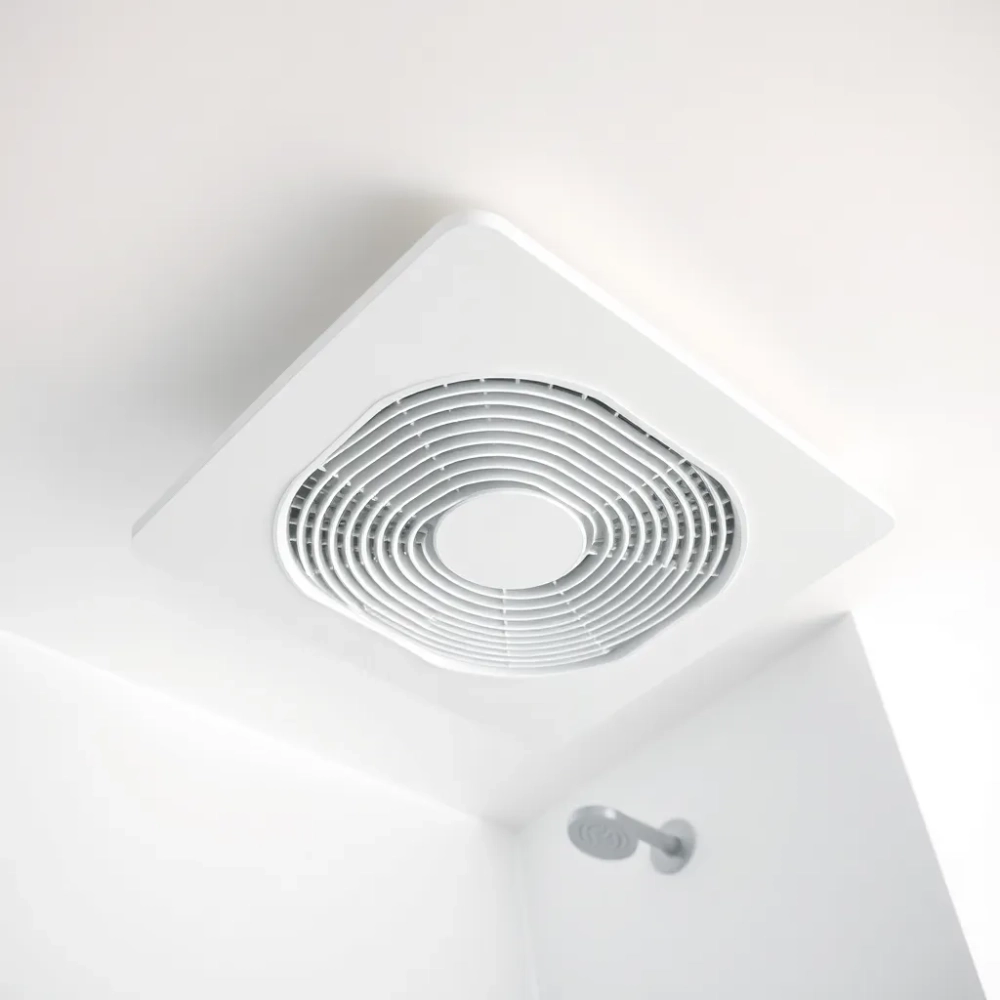

Jaki wentylator do kabiny prysznicowej? Bezpieczny wybór

Wentylator zamontowany bezpośrednio nad kabiną prysznicową pracuje w jednym z najbardziej agresywnych środowisk w całym domu, gdzie wilgotność względna potrafi przez kilkanaście minut utrzymywać się powyżej 90%, a mikroskopijne krople wody osiadają na każdej dostępnej powierzchni, również na obudowie silnika i kostce przyłączeniowej. Wybór modelu nieprzystosowanego do takich warunków to nie kwestia estetyki ani komfortu, lecz realne zagrożenie porażeniowe i przyspieszona degradacja urządzenia. Wbrew pozorom rynek oferuje dość wąską pulę rozwiązań spełniających jednocześnie wymogi bezpieczeństwa, akustyki i trwałości. Aby uniknąć błędnego zakupu, trzeba rozumieć, czym tak naprawdę jest stopień ochrony IP, dlaczego strefa 1 w normie PN-HD 60364-7-701 nakłada tak ostre ograniczenia i jakie konkretne parametry decydują o tym, czy dany wentylator przeżyje w kabinie choćby pięć sezonów.

• Strefy wilgotności w łazience i norma IP
• Kryteria wyboru wentylatora do kabiny prysznicowej
• Montaż wentylatora w strefie 1 krok po kroku
• Najczęstsze błędy przy montażu wentylatora nad prysznicem
• Konserwacja i eksploatacja

Strefy wilgotności w łazience i norma IP

Polska norma PN-HD 60364-7-701 dzieli łazienkę na cztery wyraźne strefy, w których dopuszczalny jest odmienny sprzęt elektryczny. Mapa tych stref wynika z fizyki: im bliżej źródła wody, tym wyższe ryzyko kontaktu obudowy urządzenia z bryzgami, parą i skroplinami. Dla wentylatora kluczowe są dwie pierwsze.

Strefa 0 to objętość wanny lub brodzika, czyli przestrzeń, w której urządzenie może być w pełni zanurzone. Norma zabrania tam instalacji jakiegokolwiek wentylatora, nawet na 12 V SELV. Strefa 1 obejmuje obszar nad wanną lub kabiną prysznicową do wysokości 2,25 m od podłogi. W tej przestrzeni dopuszcza się wyłącznie oprawy o stopniu ochrony co najmniej IPX4, a zaleca się IPX5, gdy istnieje ryzyko strumienia wody z deszczownicy.

Strefa 2 to pas o szerokości 0,6 m wokół wanny lub brodzika, mierzony od krawędzi. Wymagana klasa ochrony to minimum IPX4. Strefa 3 to reszta łazienki, gdzie wymagania są łagodniejsze, ale obudowa powinna być odporna na wilgoć rozproszonej pary. Wentylator nad kabiną prysznicową musi więc być zgodny ze strefą 1, co oznacza konkretne wymagania techniczne, a nie ogólnikową deklarację producenta.

Oznaczenie IP to nie chwyt marketingowy, lecz klasyfikacja według normy PN-EN 60529. Pierwsza cyfra opisuje ochronę przed ciałami stałymi, druga przed wodą. W praktyce IPX4 oznacza, że obudowa wytrzyma bryzgi wody ze wszystkich kierunków, a IPX5, że zniesie krótkotrwały strumień z dyszy 12,5 mm przy wydatku 100 l/min. W kabinie z deszczownicą różnica między IPX4 a IPX5 potrafi zdecydować o żywotności silnika.

Kryteria wyboru wentylatora do kabiny prysznicowej

Sam stopień IP to dopiero punkt wyjścia, bo norma dopuszcza w strefie 1 zarówno urządzenia 230 V podłączone przez wyłącznik różnicowoprądowy 30 mA, jak i modele na bezpieczne napięcie 12 V SELV. Wybór między nimi wynika z układu instalacji: w budynkach po generalnym remoncie łatwiej poprowadzić dodatkowy obwód z transformatorem, w starszych mieszkaniach praktyczniejsze bywa 230 V z RCD, pod warunkiem że rozdzielnica już taki bezpiecznik posiada.

Wydajność wentylatora dobiera się do kubatury łazienki, stosując regułę sześciokrotnej wymiany powietrza na godzinę. Dla typowej kabiny 2×2 m przy wysokości 2,3 m potrzeba minimum 55 m³/h, choć w praktyce instalatorzy celują w 80-100 m³/h, by skrócić czas schnięcia ścian. Zbyt słaby wentylator nie wyrówna ciśnienia, zbyt mocny wywołuje nieprzyjemny hałas i przeciągi.

Poziom hałasu to parametr, który łatwo zignorować przy zakupie, a potem żałować przy każdym nocnym prysznicu. Modele z łożyskami kulkowymi pracują cicho, w granicach 26-33 dB(A), podczas gdy tanie konstrukcje z łożyskami ślizgowymi potrafią generować 40 dB i więcej. W łazience przylegającej do sypialni różnica 10 dB oznacza przeskok z szeptu do rozmowy.

Materiał obudowy decyduje o odporności na korozję, która w środowisku chlorowanej wody i mydeł postępuje szybciej, niż sugeruje to sucha specyfikacja. ABS wystarcza w strefie 3, ale w strefie 1 lepiej sprawdza się polipropylen lub poliwęglan z filtrem UV. Zawór zwrotny, najczęściej membranowy, zapobiega cofaniu się wilgoci z kanału wentylacyjnego, gdy wentylator stoi, co jest kluczowe w budynkach z wentylacją naturalną.

Czujnik wilgotności to element, który odróżnia urządzenie budżetowe od modelu klasy średniej. Działa na zasadzie pomiaru pojemności elektrycznej cienkiej warstwy polimeru, której stała dielektryczna zmienia się proporcjonalnie do wilgotności względnej otoczenia. Po przekroczeniu progu 70-80% RH wentylator uruchamia się samoczynnie i pracuje do momentu, gdy wilgotność spadnie poniżej nastawionej wartości. Timer z kolei gwarantuje, że urządzenie dokończy cykl po wyjściu z kabiny.

Zestawienie pokazuje wyraźną prawidłowość: za cichą pracą i solidnym czujnikiem wilgotności płaci się od 100 do 200 PLN ekstra w porównaniu z najtańszą ofertą. W strefie 1, gdzie awaria oznacza przerwę w eksploatacji łazienki albo poważniejsze konsekwencje, ta różnica zwraca się w ciągu dwóch, trzech sezonów.

Montaż wentylatora w strefie 1 krok po kroku

Instalacja w strefie 1 wymaga bezwzględnego odcięcia napięcia w rozdzielnicy przed otwarciem jakiejkolwiek obudowy, a następnie sprawdzenia braku fazy miernikiem lub próbnikiem napięcia. To oczywistość, którą i tak warto powtórzyć, bo w warunkach domowych łatwo zapomnieć, że inny obwód w tej samej puszce może pozostawać pod napięciem.

Po wyznaczeniu miejsca montażu, najczęściej w osi kabiny prysznicowej na wysokości 2,1-2,3 m, trzeba sprawdzić odległość od krawędzi wanny lub brodzika. Norma wymaga, by w strefie 1 wentylator znajdował się co najmniej nad punktem, w którym nie jest narażony na bezpośrednie zanurzenie, a jego obudowa spełniała wymogi IPX4 lub wyżej. W praktyce oznacza to montaż centralnie nad kabiną, nigdy przy ścianie sąsiadującej z oknem, bo skropliny mogłyby migrować w stronę okna i uszkodzić ramę.

Podłączenie elektryczne różni się w zależności od wariantu napięcia. W obwodzie 230 V przewód fazowy i neutralny prowadzi się przez wyłącznik różnicowoprądowy 30 mA, a przewód ochronny do szyny PE. W obwodzie 12 V SELV transformator separacyjny montuje się poza strefą 0, 1 i 2, najczęściej w strefie 3 lub w suficie podwieszanym, a do wentylatora ciągnie się tylko przewód niskonapięciowy. Każdy taki obwód wymaga osobnego zabezpieczenia nadprądowego 6-10 A.

Po mechanicznym osadzeniu korpusu w otworze kanału wentylacyjnego kluczowe jest uszczelnienie połączenia. Zastosowanie pianki montażowej o zamkniętych porach zapobiega wnikaniu wilgoci w przegrodę i tworzeniu się mostków termicznych. Folia paroizolacyjna od strony pomieszczenia chroni warstwę izolacji przed zawilgoceniem, co w budynkach z wentylacją mechaniczną bywa pomijane.

Najczęstsze błędy przy montażu wentylatora nad prysznicem

Pierwszym, wciąż powszechnym błędem jest wybór modelu z IP44 zamiast IPX4. Ten niby niewielki niuans oznacza, że obudowa chroni przed ciałami stałymi powyżej 1 mm i bryzgami wody ze wszystkich stron, ale nie gwarantuje szczelności przy strumieniu z deszczownicy. W praktyce różnica między IP44 a IPX4 sprowadza się do kolejności cyfr w normie, lecz dla producenta to jednoznaczna deklaracja o odporności na konkretny scenariusz testowy.

Drugi błąd to montaż w strefie 0, czyli wewnątrz kabiny przy samym brodziku. Norma tego zabrania, a hydraulicy wiedzą, dlaczego: woda w strefie 0 może kontaktować się z urządzeniem w sposób ciągły, a nie chwilowy. Nawet wentylator na 12 V SELV bez transformatora umieszczonego poza strefą nie spełnia wymagań, bo sam transformator musi znajdować się w suchym miejscu.

Trzeci problem to brak odprowadzenia skroplin. Wentylowane powietrze niesie wilgoć, która skrapla się na zimnych ściankach kanału, szczególnie zimą. Bez syfonu lub odpływu skropliny wracają do łazienki albo zalewają sufit podwieszany. Rozwiązaniem jest montaż tacki skroplinowej z odpływem do kanalizacji lub model z wbudowanym odpływem kondensatu.

Czwarty, często pomijany błąd to rezygnacja z wyłącznika różnicowoprądowego w obwodzie 230 V. Argument oszczędnościowy w tym wypadku nie ma sensu, bo RCD 30 mA kosztuje mniej niż wymiana spalonej instalacji po zwarciu. Piąty problem to brak wentylatora rezerwowego w domach z wentylacją mechaniczną wywiewną: po awarii jednego urządzenia wilgoć natychmiast wraca do łazienki.

Szósty błąd wynika z niewłaściwego doboru średnicy kanału. Wentylatory osiowe o wydajności 100 m³/h potrzebują kanału co najmniej 100 mm, a modele kanalowe do 150 m³/h wymagają kanału 120-150 mm. Zwężenie w miejscu przyłączenia zmniejsza wydajność o 20-30% i wymusza pracę silnika na wyższych obrotach, co skraca żywotność łożysk.

Konserwacja i eksploatacja

Wentylator w kabinie prysznicowej pracuje w środowisku, które wymaga regularnego czyszczenia, choćby dlatego, że mikroskopijne krople wody zostawiają na łopatkach osady mydła i kamienia. Zalecam przegląd co 6 miesięcy, polegający na odłączeniu zasilania, zdjęciu kratki ochronnej i umyciu łopatek miękką szczotką w roztworze kwasku cytrynowego. Twarde czyściki mechaniczne mogą uszkodzić wyważenie wirnika, co po kilku tygodniach objawi się wibracjami.

Filtr wstępny, jeśli wentylator go posiada, wymaga wymiany lub prania co 4-6 miesięcy. Zatkane filtry obniżają wydajność nawet o 40% i wydłużają czas schnięcia łazienki, a w skrajnych przypadkach powodują przegrzewanie silnika. Uszczelki obudowy należy kontrolować raz w roku, sprawdzając, czy nie utraciły elastyczności i czy nie pojawiają się mikropęknięcia, które mogłyby wpuścić wilgoć do wnętrza.

Kupno wentylatora do kabiny prysznicowej to decyzja, w której bezpieczeństwo powinno wygrywać z ceną. Norma PN-HD 60364-7-701, stopień IPX4 lub wyżej, wyłącznik różnicowoprądowy 30 mA, czujnik wilgotności i solidna obudowa to filary wyboru, obok których liczy się jeszcze tylko wydajność dopasowana do kubatury łazienki oraz poziom hałasu, który w sypialni obok może przesądzić o jakości snu. Porównanie modeli pozwala wybrać rozwiązanie zbieżne z realnym budżetem, a nie sugerowane przez producenta jako jedynie słuszne.

Źródła danych i normy: PN-HD 60364-7-701:2010 Instalacje elektryczne niskiego napięcia. Część 7-701: Pomieszczenia wyposażone w wannę lub prysznic, PKN, www.pkn.pl; PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP), PKN, www.pkn.pl; rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), ISAP, isap.sejm.gov.pl.
