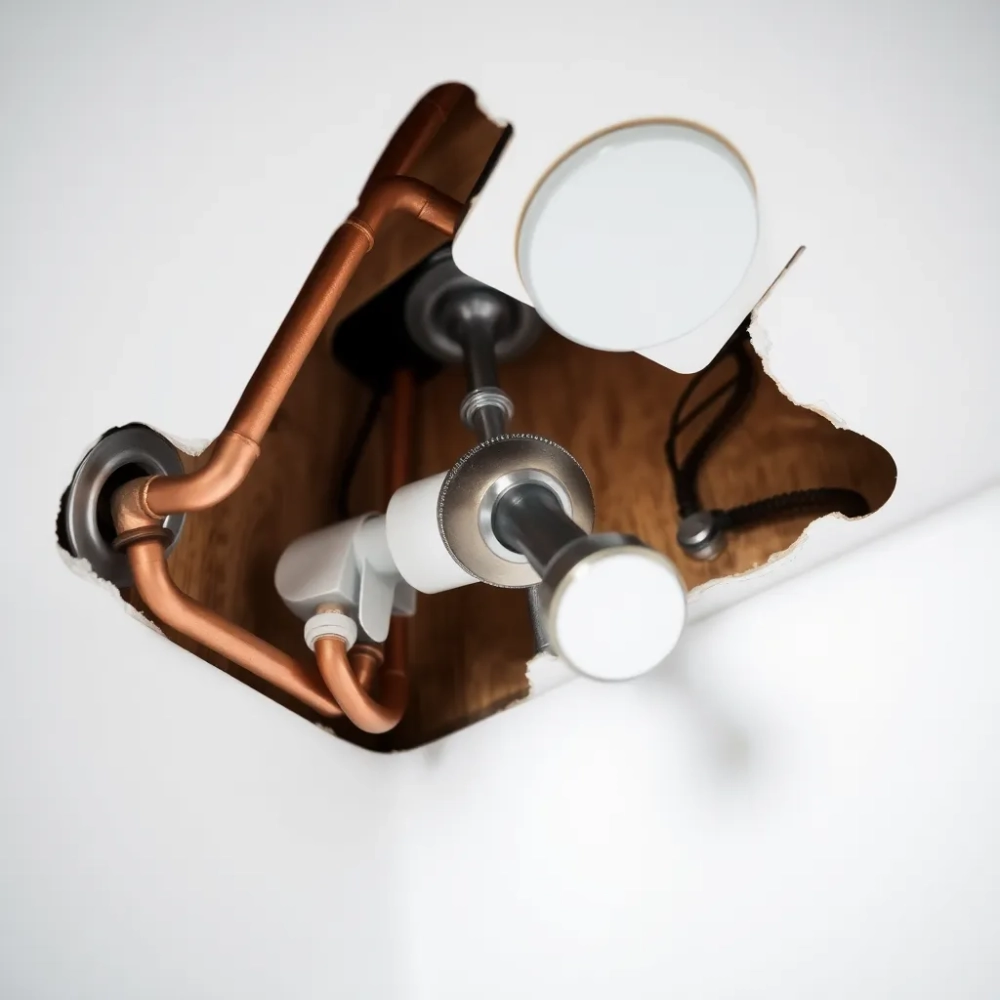

Montaż baterii podtynkowej wannowej bez kucia płytek

Każdy błąd przy montażu baterii podtynkowej wannowej kończy się kuciem świeżo położonych kafelków, suszeniem mokrego tynku i rachunkiem od 1500 do 3000 zł, a do tego tygodniem bez kąpieli. Właśnie dlatego poniższy przewodnik traktuje temat jak inżynierskie zadanie na stole: z konkretnymi wymiarami, normami i kolejnością prac, której nie wolno odwracać. Zanim ekipa wejdzie na budowę, warto przeczytać wszystko od deski do deski i wydrukować checklistę z pierwszej sekcji, bo to właśnie ona decyduje, czy wanna będzie działać przez dwadzieścia lat, czy trzeba ją będzie rozbierać po dwóch.

• Planowanie przed murarzem i rozstaw przyłączy
• Montaż podtynkowej baterii wannowej krok po kroku
• Wysokość i głębokość zabudowy baterii przy wannie
• Najczęstsze błędy przy montażu baterii podtynkowej
• Dobór baterii podtynkowej do strefy łazienki
• Sekcja ekspercka: case study z realizacji
• Checklista przed remontem

Planowanie przed murarzem i rozstaw przyłączy

Sukces montażu baterii podtynkowej wannowej rozgrywa się na etapie surowych ścian, kiedy nikt jeszcze nie myśli o fugach ani o ozdobnych listwach. To wtedy powstaje w ścianie puszka instalacyjna, zwana i-boxem, i to od jej położenia zależy, czy bateria zmieści się pod płytkami, czy zacznie kolidować z konstrukcją wanny. Zmiana lokalizacji po tynkowaniu oznacza kucie, ponowne prowadzenie rur i ponowne uszczelnianie, co w praktyce kosztuje więcej niż cała armatura.

Głębokość i-boxa waha się od 65 do 95 mm w zależności od producenta i wersji, a całkowita zabudowa wraz z płytkami, klejem i tynkiem sięga zwykle 9 do 11 cm. W ścianie kartonowo-gipsowej o standardowym profilu 75 mm nie zmieści się żaden standardowy i-box bez dodatkowej podkonstrukcji, dlatego przestrzeń trzeba zaplanować już przy stawianiu stelaża. Rozstaw przyłączy to 150 mm w osi, z ciepłą wodą po lewej i zimną po prawej, zgodnie z normą PN-92/B-01706 dotyczącą instalacji wodociągowych.

Wysokość montażu mieszacza podtynkowego do wanny powinna wynosić 100 do 110 cm od posadzki, licząc do osi korpusu, a wypust na wannę dodatkowo 25 do 40 cm wyżej, czyli 125 do 150 cm. W wariancie ściennym baterii wannowej bez deszczownicy wypust sytuuje się 10 do 15 cm ponad krawędzią wanny, co przy wannie 60 cm daje identyczne 70 do 75 cm od posadzki. Każdy z tych wymiarów wynika z ergonomii, nie z widzimisię producenta: zbyt nisko umieszczony mieszacz wymusza schylanie się, a zbyt wysoko wypust rozciąga wąż słuchawki i skraca jego żywotność.

Przed startem prac warto skompletować zestaw, bez którego żaden instalator nie powinien wchodzić na budowę. W skład wchodzą i-box z elementami montażowymi, sam mieszacz podtynkowy, rury PEX 16 mm z kolanami, manometr do próby ciśnieniowej, folia w płynie do hydroizolacji, kołnierz uszczelniający i laser krzyżowy. Do tego dochodzi klucz dynamometryczny, ponieważ dokręcanie głowicy siłą mięśni niemal zawsze kończy się pęknięciem ceramiki.

Montaż podtynkowej baterii wannowej krok po kroku

Pierwszy etap to trasowanie, czyli oznaczenie na ścianie osi przyłączy, poziomu mieszacza i pionu prowadzenia rur. Trasę wyznacza się laserem, nigdy sznurkiem, ponieważ nawet milimetrowe odchylenie w pionie przekłada się później na krzywo osadzoną rozetę. Rysunek wykonuje się ołówkiem kontrastowym na nieotynkowanej ścianie, a jego fotografię z datą zapisuje się w dokumentacji remontu.

Drugi krok to bruzdowanie, czyli wykucie rowków pod rury i gniazda pod i-box. Rowki prowadzi się prostopadle do podłogi, z zachowaniem kątów prostych przy rozgałęzieniach, ponieważ każde załamanie pod ostrym kątem tworzy później miejsce gromadzenia kamienia. Głębokość bruzdy powinna wynosić minimum 20 mm więcej niż średnica rury, aby warstwa tynku nad przewodem miała szansę pęknąć, a nie sam przewód.

Trzeci etap to osadzenie i-boxa, najważniejszy moment całego procesu. Puszkę poziomuje się laserem krzyżowym, po czym mocuje do ściany kołkami lub do profila CW w przypadku ściany kartonowo-gipsowej. Przyłącza ciepłej i zimnej wody oznacza się kolorowymi zaślepkami dostarczonymi przez producenta, a sam korpus zabezpiecza się kapturkiem ochronnym, który pozostaje na miejscu aż do momentu montażu elementów zewnętrznych. Pominięcie kapturka to klasyczny błąd, bo drobiny gruzu mogą dostać się do wnętrza i uszkodzić ceramiczną głowicę.

Czwarty krok to podpięcie rur PEX do i-boxa za pomocą złączek zaciskowych lub skręcanych, dobranych do konkretnego systemu. Połączenia dokręca się kluczem dynamometrycznym momentem podanym przez producenta, zwykle 20 do 25 Nm, i dopiero potem przechodzi do etapu piątego, czyli próby ciśnieniowej. Próba trwa minimum 24 godziny przy ciśnieniu 6 barów, dwukrotnie wyższym niż robocze 3 bary w typowej instalacji domowej. Spadek ciśnienia o więcej niż 0,2 bara w ciągu doby oznacza nieszczelność, którą trzeba zlokalizować i naprawić przed dalszymi pracami.

Szósty etap to hydroizolacja, czyli zabezpieczenie newralgicznych miejsc przed przenikaniem wilgoci. Na styku i-boxa ze ścianą nakłada się kołnierz uszczelniający z elastycznej taśmy, a całą powierzchnię wokół puszki pokrywa dwukrotnie folią w płynie, z zachowaniem zakładki minimum 10 cm po każdej stronie. Folię suszy się między warstwami przez 4 do 6 godzin, a po drugiej warstwie odczekuje się pełne 24 godziny przed przystąpieniem do tynkowania. Pominięcie tego kroku to gwarancja zawilgocenia i wykwitów pleśni po dwóch, trzech latach eksploatacji.

Siódmy i ostatni krok to montaż rozety i elementów zewnętrznych po zakończeniu prac glazurniczych. Rozeta maskuje krawędź i-boxa i powinna przylegać do płytki na całym obwodzie, bez szczeliny większej niż 0,5 mm. Głowicę ceramiczną wkręca się ręcznie, a dźwignię mieszacza nasadza się na trzpień z delikatnym kliknięciem zatrzasku, bez użycia narzędzi, które mogłyby uszkodzić powłokę chromowaną.

Wysokość i głębokość zabudowy baterii przy wannie

Wysokość montażu baterii podtynkowej przy wannie wynika z trzech parametrów: głębokości samej wanny, wysokości jej nogi lub obudowy oraz wzrostu domowników. Wanna wolnostojąca stoi zwykle na podłodze bez podwyższenia, więc jej krawędź to okolice 55 do 60 cm, a wypust umieszcza się 10 do 15 cm wyżej, czyli na 65 do 75 cm od posadzki. Wanna w zabudowie z cokołem zwiększa tę odległość o grubość cokołu i warstwę kleju, dlatego przed montażem warto zmierzyć gotowy rant, a nie rzut z katalogu producenta.

Głębokość zabudowy baterii podtynkowej to temat, który na forach budowlanych budzi najwięcej emocji, bo zwykle okazuje się, że ściana jest za płytka. W ścianie murowanej z cegły pełnej o grubości 25 cm zmieści się każdy standardowy i-box, ale w ścianie kartonowo-gipsowej 75 mm już nie. Rozwiązanie to podwojenie profili CW, montaż podkonstrukcji drewnianej lub zastosowanie baterii natynkowej, co zawsze trzeba rozważyć przed wyborem konkretnego modelu. W łazience 4 m² ze ścianą działową 75 mm najczęściej montuje się mieszacz z krótszym korpusem 60 mm, ale kosztuje on więcej niż wersja standardowa.

Odległość wypustu od ściany tylnej wanny to kolejny parametr, o którym projektanci łazienek zapominają. Wypust nie może znajdować się dokładnie nad osią wanny, ponieważ przy wannie prostokątnej 70 do 80 cm oznacza to lanie wody na ścianę, nie do niecki. Prawidłowo wypust sytuuje się 15 do 20 cm od zewnętrznej krawędzi wanny po stronie stóp, co zapewnia swobodne nalewanie bez rozpryskiwania. W wannie narożnej asymetrycznej te proporcje są odwrócone, a wypust przesuwa się w stronę szerszego ramienia.

Głębokość i-boxa wpływa bezpośrednio na to, jak daleko od ściany wysunięta będzie rozeta baterii. Zbyt płytko osadzony i-box powoduje, że rozeta odstaje od płytki o 1 do 2 cm i wygląda jak przyklejona prowizorycznie. Zbyt głęboko osadzony i-box wymaga zastosowania dłuższego trzpienia przedłużającego, co zwiększa koszt i liczbę połączeń. Prawidłowo rozeta powinna wystawać ze ściany dokładnie na grubość płytki powiększoną o 2 do 3 mm na fugę i warstwę kleju.

Najczęstsze błędy przy montażu baterii podtynkowej

Brak próby ciśnieniowej to absolutny rekordzista wśród grzechów głównych, bo jego konsekwencje pojawiają się dopiero po 2 do 3 tygodni od zakończenia remontu, kiedy woda zaczyna cicho kapać za i-boxem. W tym momencie płytki są już położone, wanna stoi, a jedynym rozwiązaniem jest kucie odcinka ściany od posadzki do sufitu. Koszt takiej naprawy to 1500 do 3000 zł, nie licząc suszenia ścian, które przy wilgotności powyżej 8 procent trwa nawet dwa tygodnie.

Próba ciśnieniowa 6 bar przez 24 godziny nie jest opcją, lecz obowiązkiem wynikającym z normy PN-92/B-01706. Pominięcie tego kroku to gwarancja kosztownej katastrofy w ciągu kilku tygodni od oddania łazienki do użytku.

Montaż głowicy przed płukaniem instalacji to drugi klasyczny błąd, który kosztuje wymianę ceramiki za 250 do 400 zł. W trakcie bruzdowania i układania rur do wnętrza instalacji dostają się drobiny gruzu, opiłki metalu i resztki teflonu, które zatrzymują się na siatce filtra głowicy. Montaż głowicy w takim stanie prowadzi do zarysowania ceramicznych płytek i trwałego uszkodzenia uszczelnień w ciągu kilku tygodni.

Zbyt głębokie osadzenie puszki instalacyjnej wymusza zastosowanie przedłużki trzpienia, ale wielu instalatorów pomija ten element i próbuje rozwiązać problem dłuższą dźwignią. Efektem jest luz na trzpieniu, kapanie z korka odpływu i konieczność wymiany całego mieszacza po roku. Prawidłowo i-box powinno się osadzać tak, aby po nałożeniu tynku i płytki krawędź puszki licowała z powierzchnią glazury, a trzpień wystawał dokładnie 12 do 15 mm ponad płaszczyznę ściany.

Mieszanie systemów montażowych, czyli łączenie i-boxa jednego producenta z mieszaczem drugiego, kończy się najczęściej nieszczelnością połączenia gwintowego. Wymiary przyłączy są znormalizowane, ale tolerancje wykonania różnią się między producentami, a skrajne przypadki wykazują luz na klucz 2 do 3 mm. Konsekwencja to kapanie po ścianie, zawilgocenie tynku i konieczność kucia w ciągu pierwszego sezonu grzewczego.

Brak kołnierza uszczelniającego w strefie mokrej to błąd, którego nie widać przez pierwsze lata, a który ujawnia się w postaci czarnego nalotu pleśni wokół rozety. Para wodna przenika przez fugi do wnętrza ściany i tam skrapla się, tworząc idealne środowisko dla grzybów. Naprawa wymaga skucia płytek w promieniu 30 cm od baterii, ponownego uszczelnienia i ponownego układania glazury.

Przed tynkowaniem zrób zdjęcie i-boxa z wymiarami i zapisz je w telefonie oraz na kartce schowanej w skrzynce z armaturą. Po 10 latach, kiedy trzeba będzie wymienić głowicę, żaden instalator nie odczyta producenta po samej rozecie.

Dobór baterii podtynkowej do zbyt płytkiej ściany to błąd planistyczny, który ujawnia się dopiero przy montażu. Ściana 6 cm nie pomieści i-boxa, a próba wmurowania puszki na siłę kończy się pęknięciem tynku po pierwszym sezonie grzewczym. Rozwiązanie to wybór baterii natynkowej, montaż podtynkowej w specjalnej obudowie natynkowej albo rezygnacja z tego rozwiązania na rzecz deszczownicy sufitowej, która wymaga wprawdzie zabudowy sufitu, ale zwalnia ścianę z funkcji nośnika instalacji.

Nieprawidłowe podłączenie ciepłej i zimnej wody, czyli odwrócenie przyłączy, nie wpływa na szczelność, ale wprowadza użytkownika w błąd od pierwszego dnia. Po odkręceniu dźwigni w lewo leci woda gorąca, co prowadzi do oparzeń u dzieci i osób starszych. Sprawdzenie kierunku jeszcze przed tynkowaniem zajmuje 30 sekund, a pozwala uniknąć kucia i przekładki rur po roku użytkowania.

Dobór baterii podtynkowej do strefy łazienki

Mała łazienka o powierzchni do 5 m² wymusza kompromis między designem a funkcjonalnością, bo każdy centymetr ściany jest na wagę złota. W takiej przestrzeni najlepiej sprawdza się bateria podtynkowa 1-wyjściowa z deszczownicą sufitową, która zwalnia ściany z uchwytu na słuchawkę i odpływu prysznica. Kabina 80 na 80 cm potrzebuje wypustu sufitowego na wysokości 200 do 210 cm, a ściany zostają czyste, co optycznie powiększa wnętrze.

Duża łazienka powyżej 8 m² daje pole do popisu, ale i komplikuje decyzje, bo konkurują ze sobą wanna wolnostojąca, kabina walk-in i ewentualna sauna. W takiej przestrzeni bateria podtynkowa 2-wyjściowa przy wannie obsługuje jednocześnie słuchawkę prysznicową i wypust wannowy, a deszczownica sufitowa nad kabiną tworzy osobną strefę. Każde z tych urządzeń potrzebuje własnego i-boxa, co oznacza 2 do 3 puszek instalacyjnych w jednej ścianie.

Wanna wolnostojąca w centrum łazienki wymaga zupełnie innego podejścia, bo wypust na wannę nie może wychodzić ze ściany, lecz z podłogi lub z krótkiego słupka montażowego. W takiej konfiguracji klasyczna bateria podtynkowa ścienna nie ma zastosowania, a jej rolę przejmuje bateria podłogowa podtynkowa z długim trzpieniem, montowana bezpośrednio przy wannie. Koszt takiego rozwiązania jest 2 do 3 razy wyższy niż baterii ściennej, ale efekt wizualny rekompensuje różnicę.

Wybierając baterię do kabiny walk-in, warto zwrócić uwagę na kierunek wypustu: ścienny czy sufitowy. Wypust sufitowy wymaga zabudowy sufitu podwieszanego na minimum 12 do 15 cm, co w mieszkaniu z niskim stropem 240 cm obniża pomieszczenie o tę wartość i może dać efekt klaustrofobii. Wypust ścienny w deszczownicy 30 na 30 cm montuje się na wysokości 210 do 220 cm i nie wymaga ingerencji w sufit.

Parawan nawannowy oznacza konieczność zachowania odległości minimum 8 cm między wypustem a krawędzią wanny, by para wodna nie skraplała się na szkle. W praktyce większość instalatorów odsuwa wypust 12 do 15 cm, co zapewnia komfortowy dostęp do pokrętła temperatury bez wchodzenia pod prysznic. Przy wannie asymetrycznej prawo- lub lewostronnej trzeba też pamiętać o przesunięciu wypustu w stronę szerszej części, by wąż słuchawki nie ocierał się o szybę parawanu.

Strefa wilgotna w łazience dzieli się na trzy obszary według normy IEC 60364-7-701: strefa 0 to wnętrze wanny i brodzika, strefa 1 to przestrzeń do 2,4 m nad podłogą w promieniu 60 cm od krawędzi, a strefa 2 to kolejne 60 cm. Bateria podtynkowa w strefie 1 musi mieć stopień ochrony minimum IPX4, a okablowanie elektryczne w tej strefie podlega dodatkowym wymogom.

Sekcja ekspercka: case study z realizacji

Łazienka o powierzchni 4 m² w mieszkaniu z wielkiej płyty, ściana kartonowo-gipsowa 75 mm na profilu CW, wanna akrylowa 160 na 70 cm w zabudowie z cokołem 12 cm. Klient oczekiwał minimalistycznej aranżacji z baterią podtynkową wannową i słuchawką prysznicową na drążku. Problem pojawił się od razu: standardowy i-box potrzebował 85 mm głębokości, a dostępne 75 mm nie wystarczało, ponieważ warstwa płytek i kleju zabierała kolejne 20 mm.

Rozwiązaniem okazał się i-box w wersji krótkiej 60 mm z przedłużonym trzpieniem, który pozwolił zachować pełną funkcjonalność przy głębokości zabudowy 95 mm. Ścianę wzmocniono podwójnym profilem CW w miejscu montażu, a do płyt kartonowo-gipsowych dodano wkładki z płyty OSB 18 mm w punktach mocowania. Dzięki temu obciążenie dźwigni mieszacza nie przenosi się bezpośrednio na gips, lecz na sztywniejszy rdzeń ściany.

Próba ciśnieniowa przy 6 barach trwała 28 godzin zamiast wymaganych 24, ponieważ instalator chciał mieć pewność przed tynkowaniem. Spadek ciśnienia wyniósł 0,05 bara, co mieściło się w normie i pozwoliło przejść do hydroizolacji. Kołnierz uszczelniający wykonano z taśmy butylowej o szerokości 120 mm z zakładką 15 cm na każdą stronę, a folię w płynie nałożono w trzech warstwach zamiast dwóch, bo ściana sąsiadowała z sypialnią i dodatkowe zabezpieczenie kosztowało 80 zł więc.

Mieszacz zamontowano na wysokości 105 cm od posadzki, a wypust wannowy na 140 cm, co zapewniało wygodne nalewanie wanny bez schylania się. Wypust słuchawki prysznicowej znalazł się 25 cm nad krawędzią wanny, czyli na 85 cm od posadzki, co odpowiadało wzrostowi użytkownika 178 cm i pozwalało wygodnie odwiesić słuchawkę bez podnoszenia rąk. Po 18 miesiącach eksploatacji brak jakichkolwiek śladów zawilgocenia, a temperatura wody stabilizuje się w ciągu 4 sekund od pełnego odkręcenia dźwigni.

Z praktyki wynika, że najwięcej problemów generują ściany kartonowo-gipsowe o profilu cieńszym niż 75 mm oraz ściany z betonu komórkowego, który nie trzyma kołków rozporowych tak pewnie jak cegła pełna. W takich przypadkach konieczne jest zastosowanie kotew chemicznych lub przejście na baterię natynkową, co zawsze warto rozważyć przed podjęciem ostatecznej decyzji.

Drugim typowym scenariuszem jest wymiana istniejącej baterii natynkowej na podtynkową w łazience już wykończonej. W takiej sytuacji i-box osadza się w specjalnej ramie montażowej, która licuje się z płytkami bez konieczności kucia głębokich bruzd. Rozwiązanie jest droższe o 300 do 500 zł, ale pozwala uniknąć remontu generalnego i skraca czas instalacji do jednego dnia roboczego.

Checklista przed remontem

• Sprawdź, czy ściana ma minimum 9 cm wolnej głębokości na i-box
• Zdecyduj, czy wanna będzie ścienna, narożna czy wolnostojąca
• Określ liczbę wyjść baterii: 1, 2 czy 3
• Zaznacz osie przyłączy CW i ZW zgodnie z normą PN-92/B-01706
• Wybierz wysokość mieszacza 100-110 cm i wypustu 125-150 cm
• Zamów i-box tego samego producenta co mieszacz
• Przygotuj rury PEX 16 mm z atestem do wody pitnej
• Kup manometr do próby ciśnieniowej do 10 bar
• Zaopatrz się w folię w płynie i taśmę butylową do hydroizolacji
• Wynajmij laser krzyżowy z dokładnością 0,2 mm/m
• Zaplanuj próbę ciśnieniową na minimum 24 godziny
• Udokumentuj rozmieszczenie rur zdjęciami przed tynkowaniem

Koszt robocizny przy montażu baterii podtynkowej wannowej waha się od 300 do 600 zł za punkt, w zależności od regionu i stopnia skomplikowania instalacji. W cenę wchodzi bruzdowanie, osadzenie i-boxa, podpięcie rur, próba ciśnieniowa i hydroizolacja, ale bez kosztów glazurnika, który przychodzi później. Czas samego montażu to 4 do 6 godzin roboczych, do czego dochodzi wspomniane 24 godziny oczekiwania na wynik próby ciśnieniowej.

Ściana w przekroju wygląda następująco, od zewnątrz do wewnątrz: płytka ceramiczna 8 mm, klej cementowy 5 mm, tynk gipsowy 15 mm, folia w płynie z taśmą butylową 2 mm, i-box 80 mm, płyta OSB 18 mm w punkcie mocowania, płyta kartonowo-gipsowa 12,5 mm, wełna mineralna 50 mm, profile CW 75 mm, płyta kartonowo-gipsowa 12,5 mm od strony sąsiedniego pomieszczenia. Łączna grubość ściany to 183,5 mm, z czego sama zabudowa baterii zajmuje 110 mm. Każda z tych warstw pełni określoną funkcję i pominięcie którejkolwiek oznacza albo niższą trwałość, albo gorszą izolacyjność akustyczną.

Wymiary i-boxów różnią się między producentami bardziej, niż sugerują katalogi, dlatego poniższa tabela przedstawia zakresy, na które warto zwrócić uwagę przed zakupem. Najbardziej kompaktowe puszki mają 65 mm głębokości i nadają się do ścian 75 mm, ale oferują ograniczoną liczbę wyjść. Największe modele 95 mm mieszczą baterie 3-wyjściowe z termostatem, ale wymagają ściany co najmniej 11 cm. Rozstaw przyłączy pozostaje stały: 150 mm w osi, zgodnie z normą europejską EN 1111.

Montaż baterii podtynkowej wannowej to zadanie, w którym margines błędu wynosi zero, a każdy etap rzutuje na wszystkie następne. Próba ciśnieniowa, hydroizolacja i prawidłowe osadzenie i-boxa to trzy filary, na których opiera się trwałość całej instalacji, a zaniedbanie któregokolwiek z nich uruchamia łańcuch kosztownych napraw. Zanim ekipa wejdzie na budowę, warto wydrukować checklistę, zmierzyć ścianę i upewnić się, że wybrany model zmieści się w dostępnej głębokości, bo właśnie od tych przygotowań zależy, czy wanna będzie cieszyć oko przez następne dwadzieścia lat, czy stanie się początkiem kolejnego remontu.

Źródła danych i normy: PN-92/B-01706 Instalacje wodociągowe. Wymagania w projektowaniu, PN-EN 1111 Armatura sanitarna. Baterie mechaniczne do wody, IEC 60364-7-701 Instalacje elektryczne niskiego napięcia. Lokale z wanną lub prysznicem, dokumentacja techniczna producentów systemów podtynkowych, dane rynkowe z 2024 roku.
