Otwór wentylacyjny w drzwiach łazienkowych: tuleja, kratka czy podcięcie?

Masz w ręku protokół odbioru kominiarskiego z adnotacją: „wyciąć otwory wentylacyjne w drzwiach łazienki". Mieszkanie pachnie świeżą farbą, w kącie stoi nowy prysznic, a Ty właśnie zorientowałeś się, że między framugą a skrzydłem nie ma ani milimetra szczeliny. Bez dopływu świeżego powietrza wentylacja wyciągowa zamienia łazienkę w pułapkę wilgoci, a odbiór budynku przesuwa się o kolejne tygodnie. Poniżej dostajesz konkretny plan działania, wymiary, normy i ścieżkę awaryjną na wypadek, gdyby wiercenie poszło nie tak.

• Jak zamontować tuleję wentylacyjną w drzwiach krok po kroku
• Tuleja, kratka czy podcięcie drzwi co wybrać do łazienki?
• Najczęstsze błędy przy wycinaniu otworu wentylacyjnego w drzwiach
• Checklist gotowości przed montażem

Jak zamontować tuleję wentylacyjną w drzwiach krok po kroku

Tuleja wentylacyjna to krótki, cylindryczny łącznik, który po wycięciu otworu w skrzydle drzwiowym zapewnia stały, kontrolowany przepływ powietrza między łazienką a korytarzem. Najczęściej spotykane średnice to Ø 50 mm, Ø 60 mm oraz Ø 80 mm, przy czym dla typowej łazienki w mieszkaniu w zupełności wystarcza wariant 60 mm. Produkty różnią się materiałem: tworzywo ABS jest lekkie i tanie, aluminium lepiej znosi wilgoć, a stal nierdzewna zaspokoi oczekiwania w drzwiach intensywnie użytkowanych.

Zanim odpalisz wiertarkę, przygotuj stanowisko. Skrzydło zdejmij z zawiasów i połóż na stabilnych kozłach, bo praca na płasko eliminuje ryzyko klinowania się otwornicy. Rozmiar otworu dobierz do średnicy tulei: dla Ø 50 mm sięgnij po otwornicę 54 mm (luz 2 mm na każdą stronę), dla Ø 60 mm weź 64 mm, a dla Ø 80 mm dobierz koronkę 84 mm. Zapamiętaj ten prosty przelicznik, ponieważ zbyt ciasne dopasowanie blokuje montaż, a zbyt luźne utrudnia uszczelnienie.

Narzędzia i materiały, których naprawdę potrzebujesz

• wiertarka z regulacją obrotów lub szlifierka prosta
• otwornica dopasowana do średnicy tulei (np. 64 mm przy Ø 60 mm)
• wiertło pilotujące 6-8 mm
• ołówek stolarski, miarka, kątownik, szablon z kartonu
• papier ścierny P120, pilnik drobnozny lub frez ręczny
• śrubokręt krzyżakowy, ewentualnie klej montażowy i silikon sanitarny

Właściwy montaż w ośmiu krokach

Pierwszy krok to wybór lokalizacji. Optymalna wysokość otworu to 15-20 cm od dołu skrzydła, czyli tuż nad standardowym podcięciem drzwi łazienkowych. Taki przedział chroni tuleję przed zalewaniem wodą i jednocześnie wykorzystuje naturalny ciąg powietrza, który unosi się od podłogi ku górze po nagrzaniu przez grzejnik.

Po wyznaczeniu środka wykonaj szablon z kartonu lub sklejki. Szablon musi mieć dokładnie taką samą średnicę jak planowany otwór, bo pozwala kontrolować pracę wiertła i zapobiega zjechaniu z trasy. Przyłóż go do skrzydła, zakreśl kontur ołówkiem, a wewnątrz narysuj krzyżyk wyznaczający punkt na wiertło pilotujące. Precyzja w tym momencie oszczędza Ci potem szlifowania i poprawek.

Nawiercenie pilota wykonaj wiertłem 6 mm pod kątem 90°, tak by otwór przeszedł przez obie strony skrzydła bez drgań. Pracuj na niskich obrotach, ponieważ wiertło grzęźnie w płycie pilśniowej lub MDF. Po przejściu na drugą stronę zamień wiertło pilotujące na otwornicę i rozpocznij wycinanie od strony, na której zrobisz wykończenie (zwykle wewnętrzna powierzchnia skrzydła).

Wycinanie prowadź równomiernym posuwem, bez dociskania. Otwornica sama zagłębia się w materiał dzięki ząbkowanym krawędziom, a nadmierna siła powoduje przegrzewanie i przypalanie obrzeży. Co kilka obrotów wycofaj koronkę, by usunąć wióry, w przeciwnym razie tarcie rośnie i rośnie ryzyko pęknięcia forniru. Po przejściu przez pierwszą warstwę obróć skrzydło i dokończ wycięcie od drugiej strony, dzięki czemu krawędzie pozostaną czyste po obu stronach.

Oczyszczenie krawędzi to moment, w którym decydujesz o estetyce całej pracy. Pilnikiem drobnozabkowym lub frezem ręcznym sfazuj wewnętrzną krawędź otworu pod kątem 45°, co pozwoli tulei wchodzić bez oporu. Następnie papierem ściernym P120 wygładź resztę obwodu. Drobne nierówności znikają po nałożeniu silikonu sanitarnego, lecz większe ubytki trzeba uzupełnić szpachlą do drewna.

Włożenie tulei zaczynij od suchego montażu próbnego. Pierścień powinien wchodzić w otwór z lekkim oporem, bez kołysania. Jeśli luz jest zbyt duży, zastosuj cienką warstwę silikonu sanitarnego na wewnętrznej ściance otworu. Silikon jednocześnie uszczelnia i kompensuje drobne nierówności, a jego elastyczność zostaje zachowana przez lata. Tuleje plastikowe mocuje się przez wkręcenie dwóch wkrętów do drewna w otwory technologiczne, natomiast modele aluminiowe często zatrzaskują się na zatrzask sprężynowy.

Dokręcanie lub wklejanie wykonaj w zależności od wybranego systemu. Wkręty dokręcaj z wyczuciem, bo plastikowe gniazda łatwo zerwać. Jeśli wybrałeś wariant klejony, użyj kleju montażowego opartego na poliuretanie, który po 24 godzinach osiąga pełną wytrzymałość. Na czas wiązania skrzydło pozostaw na kozłach, w pozycji poziomej, by klej nie spływał.

Końcowa kontrola polega na sprawdzeniu drożności i szczelności. Przyłóż dłoń do tulei i poproś drugą osobę o otwarcie okna w mieszkaniu, a poczujesz delikatny strumień powietrza. W skrajnych przypadkach, gdy ciąg jest zbyt słaby, konieczne będzie powiększenie otworu lub montaż drugiej tulei wyżej.

Tuleja, kratka czy podcięcie drzwi co wybrać do łazienki?

Każde z trzech rozwiązań spełnia tę samą funkcję, lecz mechanizm działania, estetyka i zgodność z przepisami różnią się znacząco. Podcięcie drzwi to najtańsza opcja, polegająca na sfrezowaniu pasa dolnej krawędzi skrzydła na wysokość 15-20 mm i szerokość 60-100 mm. Sprawdza się w drzwiach litych, lecz w modelach z pustymi komorami wymaga wklejenia wkładki wzmacniającej, bo w przeciwnym razie skrzydło traci sztywność.

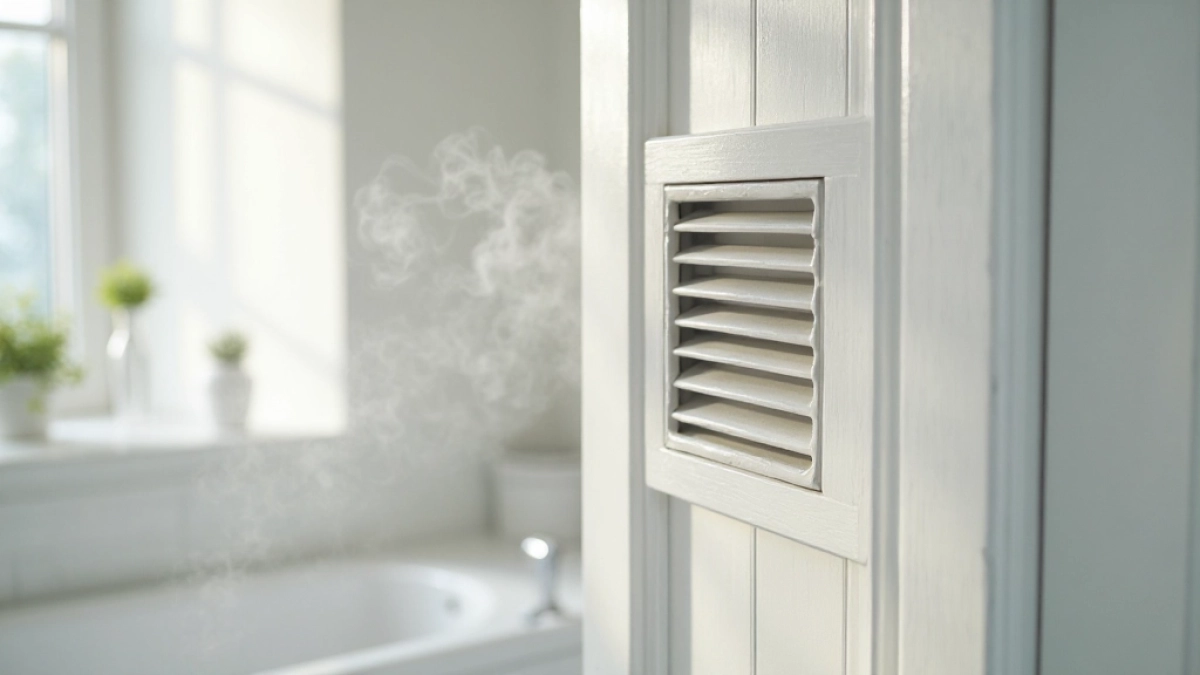

Kratka wentylacyjna działa na identycznej zasadzie co tuleja, lecz zamiast cylindra montuje się prostokątną ramkę z lamelkami. Jej zaletą jest duża powierzchnia czynna przy zachowaniu niewielkiej wysokości montażu, co ma znaczenie w drzwiach z przeszkleniem lub wąskim skrzydłem. Minusem pozostaje większe ryzyko gromadzenia kurzu, który osiada na lamelkach i okresowo wymaga czyszczenia.

Tuleja wentylacyjna zachowuje najlepszy stosunek wydajności do rozmiaru, ponieważ cylindryczny kształt minimalizuje opory przepływu. Zgodnie z normą PN-EN 13141-8 dotyczącą wentylacji budynków, powierzchnia czynna otworu powinna wynosić minimum 80 cm² na pomieszczenie z wentylacją wyciągową, co odpowiada jednej tulei Ø 60 mm lub podcięciu o wymiarach 80 × 10 mm.

Kiedy NIE stosować tulei: w drzwiach z cienką płytą (poniżej 30 mm), bo brak miejsca na osadzenie; w drzwiach przeciwpożarowych bez uprzedniej zgody rzeczoznawcy, ponieważ naruszona struktura obniża odporność ogniową. Kiedy NIE stosować kratki: przy bardzo wąskim skrzydle, gdzie prostokątne wycięcie osłabia strukturę; w drzwiach z litego drewna egzotycznego, bo trudno uzyskać czyste krawędzie. Kiedy NIE stosować podcięcia: w drzwiach z ukrytymi zawiasami, bo dolna krawędź odpowiada za prowadzenie skrzydła; gdy planowany jest montaż ogrzewania podłogowego, bo zwiększony przepływ powietrza unosi kurz.

Najczęstsze błędy przy wycinaniu otworu wentylacyjnego w drzwiach

Najczęstszy błąd to wybór tulei o zbyt małej średnicy, która nie zapewnia wymaganej powierzchni czynnej. Właściciel mieszkania sięga po Ø 50 mm, bo taka akurat leżała w sklepie, lecz przy słabym ciągu kominowym wentylacja wciąż jest niewystarczająca. Konsekwencja: powracający problem z parą na lustrze, wolne schnięcie ręczników i charakterystyczny zapach stęchlizny.

Drugi błąd to brak uszczelnienia między tuleją a skrzydłem. W takiej sytuacji powietrze nie przepływa przez tuleję, lecz szczeliną obok niej, tworząc niekontrolowany ciąg. Brak uszczelnienia prowadzi też do skraplania się wilgoci wewnątrz otworu, co w ciągu kilku miesięcy kończy się spęcznieniem MDF lub płyty wiórowej.

Trzeci błąd to montaż zbyt nisko lub zbyt wysoko. Otwór umieszczony poniżej 10 cm od podłogi łapie wodę rozchlapaną z brodzika, a otwór powyżej 40 cm ogranicza wykorzystanie naturalnego ciągu termicznego. Optymalny przedział to 15-25 cm od dołu skrzydła, ponieważ w tej wysokości przepływ jest najbardziej stabilny.

Czwarty błąd to cięcie bez prowadnika. Próba wykonania otworu samą wiertarką bez wcześniejszego nawiercenia pilota kończy się zejściem wiertła z trasy i wycięciem asymetrycznego otworu. Naprawa wymaga szpachli, malowania i powtórnego montażu tulei, co zabiera pół dnia.

Piąty błąd to ignorowanie zgody kominiarza. W niektórych spółdzielniach mieszkaniowych oraz wspólnotach zmiana geometrii drzwi wymaga wcześniejszego uzgodnienia, ponieważ ingeruje w przegrody wewnętrzne. Brak takiej zgody może skutkować nakazem przywrócenia stanu pierwotnego.

Co zrobić, gdy montaż się nie udał

Jeśli otwór okazał się zbyt duży, sięgnij po elastyczną szpachlę sanitarną i wypełnij nią szczelinę przed ponownym montażem większej tulei. Jeśli otwór wyszedł krzywo, zakryj wadę dekoracyjnym pierścieniem maskującym dostępnym w kilku standardowych średnicach. Gdy wiertło uszkodziło fornir, nałóż lakier naprawczy w odcieniu zbliżonym do drzwi i po wyschnięciu zamontuj tuleję. Każda z tych poprawek zajmuje od 30 minut do 2 godzin, a ich koszt nie przekracza 40 zł.

Checklist gotowości przed montażem

• Zgoda kominiarza lub zarządcy budynku (w przypadku spółdzielni i wspólnot)
• Skrzydło zdjęte z zawiasów i ułożone na stabilnych kozłach
• Otwornica dobrana do średnicy tulei (przelicznik + 4 mm)
• Wiertło pilotujące, szablon, miarka, ołówek
• Papier ścierny P120 i pilnik drobnozabkowy
• Silikon sanitarny lub klej montażowy
• Wkręty lub zatrzaski w zestawie z tuleją
• Test drożności po zamontowaniu (dłoń przy tulei przy otwartym oknie)

Po zamontowaniu tulei wentylacyjnej łazienka zyskuje stały dopływ świeżego powietrza, a protokół kominiarski przestaje być problemem. W kolejnym kroku warto sprawdzić, czy kratka wentylacyjna w łazience nie wymaga czyszczenia, ponieważ zakurzone lamele potrafią zredukować ciąg nawet o 40%. Jeśli planujesz kompleksową modernizację wentylacji, dobrym uzupełnieniem będzie montaż nawiewnika okiennego, który wzmocni efekt wymiany powietrza w całym mieszkaniu.

Źródła i podstawy prawne: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.), § 149; norma PN-EN 13141-8:2014 dotycząca wentylacji budynków; wytyczne kominiarskie Polskiego Kominiarstwa zawarte w materiałach Krajowej Izby Kominiarzy (kominiarze.pl); poradnik techniczny ITB nr 447/2009 dotyczący wentylacji w budynkach mieszkalnych.
