Podłączenie grzejnika łazienkowego PEX: jak zrobić to samodzielnie?

Masz za sobą remont łazienki i właśnie trzymasz w dłoniach nowiutki grzejnik drabinkowy, który ma zawisnąć na ścianie i zostać podłączony do instalacji PEX. Problem w tym, że half tuzin pytań ciska się w głowie: jak wyprowadzić podejścia, żeby nie ukręcić końcówki przy pierwszym uruchomieniu? Jakie złączki sprawdzą się najlepiej? Gdzie wiercić, żebymontaż płytek nie był loterią? Ten artykuł powstał po to, żebyś mógł zabrać się do roboty z przekonaniem inżyniera, a nie szczęścia amatora.

• Wybór rur PEX i złączek do podłączenia grzejnika łazienkowego
• Przygotowanie ściany i montaż uchwytów pod grzejnik łazienkowy
• Technika łączenia rur PEX z grzejnikiem krok po kroku
• Najczęstsze błędy przy podłączaniu grzejnika łazienkowego PEX i jak ich unikać
• Podłączenie grzejnika łazienkowego PEX, Pytania i odpowiedzi

Wybór rur PEX i złączek do podłączenia grzejnika łazienkowego

Rury PEX o średnicy 16 mm to absolutny standard w domowych instalacjach centralnego ogrzewania, szczególnie gdy mówimy o podejściach do grzejników łazienkowych. Wybór tego właśnie rozmiaru nie jest przypadkowy zapewnia on optymalny bilans między przepływem wody a oporem hydraulicznym całego obiegu. Średnica 16 mm pozwala na swobodne manewrowanie w niewielkich przestrzeniach za lustrem czy za zabudową, jednocześnie nie generując nadmiernych strat ciśnienia przy standardowych parametrach pracy instalacji.

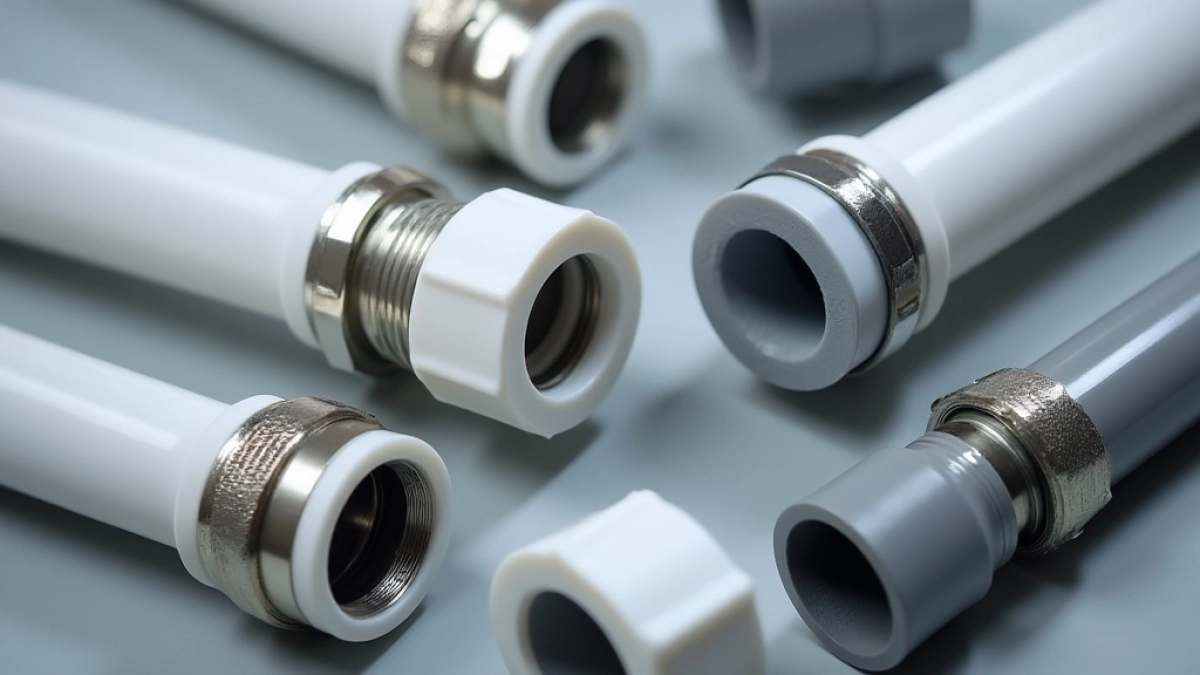

Przy wyborze kształtek i złączek do połączenia rury PEX z mosiężnymi kolankami wkręcanymi w korpus grzejnika warto sięgać po wyroby spełniające wymagania normy PN-EN ISO 21003. Mosiężne złączki kielichowe oznakowane tą normą gwarantują szczelność połączenia przez co najmniej 50 lat eksploatacji, pod warunkiem że proces montażu przebiegł zgodnie ze sztuką. Kolanko mosiężne wkręcane w grzejnik stanowi punkt wyjścia, na który nakładamy złączkę PEX typu eurokonus lub złączkę z systemem osiowego zacisku.

Z perspektywy kilkunastu lat pracy w terenie powiem wprost: oszczędność na kształtkach jest pozorna. Różnica między kształtką z certyfikatem a tanim zamiennikiem z marketu budowlanego objawia się często dopiero po trzech sezonach grzewczych, gdy pojawiają się mikronieszczelności trudne do zlokalizowania pod tynkiem. Dedykowane płytki montażowe przeznaczone specjalnie do grzejników łazienkowych eliminują problem niestabilnego osadzenia podejść różnica w cenie jest minimalna, a zysk w postaci spokoju na lata bezcenny.

Podobny artykuł Jak podłączenie grzejnika łazienkowego do starej instalacji

Przy doborze akcesoriów montażowych należy uwzględnić rozstaw otworów montażowych w konkretnym modelu grzejnika standardowe wymiary wahają się w granicach 180 do 200 mm, przy czym najczęściej spotykany rozstaw to właśnie 190 mm. Warto zmierzyć rozstaw na miejscu przed zakupem płytek, ponieważ producenci czasem zmieniają wymiary nawet w ramach tej samej serii.

Przygotowanie ściany i montaż uchwytów pod grzejnik łazienkowy

Ściana, na której zawisnąć ma grzejnik drabinkowy, musi zostać przebadana pod kątem nośności przed przystąpieniem do jakichkolwiek prac. Masa wypełnionego wodą grzejnika drabinkowego osiąga 80-120 kg/m², co przy standardowym grzejniku o wymiarach 500×800 mm przekłada się na obciążenie rzędu 15-20 kilogramów punktowo. Jeśli ściana jest wykonana z płyt kartonowo-gipsowych na stelażu, konieczne będzie wzmocnienie konstrukcji drewnianym belkiem lub specjalnym kołkiem rozporowym do płyt GK.

Rysowanie poziomu to pierwszy krok, który wiele osób bagatelizuje, a który decyduje o estetyce całego montażu. Narysuj linię na wysokości około 120 cm od podłogi tę wartość dyktuje ergonomia: podłączenie dolne grzejnika łazienkowego wymaga przestrzeni na odejście rur pionowych, a jednocześnie nie chcesz, aby rury układały się tuż przy posadzce, gdzie utrudniają sprzątanie. Użyj poziomnicy laserowej zamiast wodnej błąd 2 mm na początku przerodzi się w krzywiznę widoczną z drugiego końca łazienki.

Może Cię zainteresować też ten artykuł Jak podłączyć grzejnik łazienkowy drabinkowy

Płytki montażowe montowane są parami, po jednej na każdym podejściu rurowym. Ich zadanie wykracza poza zwykłe trzymanie ciężaru stabilizują one wyjścia rur PEX, zapobiegając ich przemieszczaniu się pod wpływem drgań instalacji czy zmian temperatury. Wbijanie kołków rozporowych wykonuj wiertarką udarową z trybem bez udaru zbyt mocne uderzenia mogą spowodować pęknięcie płytki w newralgicznym miejscu. Moment dokręcania śrub nośnych powinien być kontrolowany kluczem dynamometrycznym, aby nie przebić gwintu w płytce.

Izolacja otworów, przez które rury PEX przechodzą w ścianie, to aspekt często pomijany, a mający kluczowe znaczenie dla późniejszego serwisowania. Pianka poliuretanowa lub specjalne tuleje izolacyjne chronią rurę przed otarciem o ostre krawędzie przebicia, co mogłoby prowadzić do przedzierania się materiału w tym miejscu po wielu latach użytkowania. Zabezpiecz otwory przed wprowadzeniem rury ten jeden krok oszczędzi Ci nerwów, gdy za pięć lat będziesz musiał wymienić grzejnik i odłączyć podejścia bez ryzyka uszkodzenia ściany.

Etap końcowy przygotowania ściany

Po zamontowaniu płytek wykonaj próbę szczelności samej instalacji przed powieszeniem grzejnika. Najprostszy sposób to napełnienie obiegu wodą i obserwacja manometru przez 30 minut spadek ciśnienia o więcej niż 0,5 bara oznacza nieszczelność, której źródło trzeba zlokalizować przed zamknięciem ściany. Warto też przedmuchać rury sprężonym powietrzem, aby usunąć ewentualne zanieczyszczenia powstałe podczas montażu.

Może Cię zainteresować też ten artykuł Jak podłączyć grzejnik łazienkowy elektryczny

Sprawdzenie geometrii przed rozpoczęciem mocowania

Zanim przykręcisz kołki, sprawdź odległość między płytkami i porównaj ją z rozstawem otworów w grzejniku. Wszelkie odchylenia koryguj teraz, bo po zamocowaniu kołków zmiana pozycji płytki wymaga ponownego kucia i reperacji ściany. Pomiar wykonaj minimum dwukrotnie, za drugim razem przekładając miarę o 90 stopni różnica wskazań ostrzeże Cię przed błędem.

Technika łączenia rur PEX z grzejnikiem krok po kroku

Przed przystąpieniem do łączenia upewnij się, że instalacja jest odpowietrzona i ciśnienie w systemie spadło do wartości atmosferycznej. Odcinacz zawór przy kotle lub na rozdzielaczu, a następnie odkręć śrubę odpowietrznika na grzejniku, aby wyrównać ciśnienia. Ten krok jest kluczowy praca pod ciśnieniem sprawia, że nawet drobny błąd przy montażu złączki skutkuje zalaniem ściany.

Mosiężne kolanko wkręcane w korpus grzejnika wymaga uszczelnienia. Najpewniejszą metodą jest użycie taśmy PTFE owijaj w kierunku gwintu, zawsze zaczynając od końca i przesuwając się w stronę korpusu, aby taśma nie rozwijała się podczas wkręcania. Ilość warstw zależy od jakości gwintu, ale cztery pełne obroty to minimum zapewniające szczelność. Unikaj past gwintowych w połączeniu z mosiądzem i stalowym elementem kotła mogą powodować korozję kontaktową.

Złączka PEX nakładana na kolanko mosiężne wymaga odpowiedniego wcześniejszego przygotowania rury. Koniec rury PEX obetnij pod kątem 90 stopni specjalnym nożem do rur PEX zwykła piła tworzy rowki, które przebijają uszczelkę w złączce. Następnie załóż nakrętkę i pierścień zaciskowy na rurę, wsuń rurę na kielich złączki i dokręć nakrętkę kluczem płaskim. Moment obrotowy nie jest znormalizowany dla systemów PEX wyczucie przychodzi z doświadczeniem, ale podstawowa zasada brzmi: dokręcaj, aż wyczujesz opór, ale nie na siłę.

Po zakończeniu montażu obu podejść powieś grzejnik na uchwyty ścienne, sprawdź pion i poziom poziomnicą, a następnie dokręć mocowania docelowo. Wypełnij grzejnik wodą przez zawór odcinający, kontrolując szczelność wszystkich połączeń. Obserwuj manometr przez kwadrans każdy spadek ciśnienia to sygnał do ponownego sprawdzenia połączeń. Nie zadowalaj się brakiem widocznego wycieku mikroskopijne przecieki ujawniają się dopiero pod wpływem temperatury, gdy materiały rozszerzają się nierównomiernie.

Zgodnie z wytycznymi „9 w CO i CWU" instalacja grzewcza powinna być tak zaprojektowana, aby wymiana grzejnika w przyszłości nie wymagała kucia ścian. Dedykowana płytka montażowa sprawia, że podejścia pozostają nienaruszone nawet przy całkowitym zamonowaniu grzejnika. To rozwiązanie kosztuje niewiele więcej, a daje pewność, że za dekadę nie będziesz żałował decyzji podjętej dzisiaj.

Najczęstsze błędy przy podłączaniu grzejnika łazienkowego PEX i jak ich unikać

Pierwszy grzech, który popełniają nawet doświadczeni hydraulicy, to niedostateczne zamocowanie podejść rurowych w ścianie. Rura PEX pracuje podczas każdego cyklu grzewczego rozszerza się i kurczy o kilka milimetrów na każdy metr długości. Gdy podejście jest swobodnie ułożone w bruździe bez podpory, końcówka przy kolanku mosiężnym ulega stopniowemu wykrzywieniu. Po kilku sezonach efekt jest taki, że złączka nie trzyma szczelności, a Ty zaczynasz szukać przyczyny w niewłaściwym materiale, zamiast w źle wykonanym mocowaniu.

Drugi błąd to zbyt bliskie sąsiedztwo grzejnika z prysznicem lub wanną. Norma określa minimalną odległość między osią wylotu wody a osią grzejnika na poziomie 60 cm, mierzona w płaszczyźnie poziomej. Wynika to z ryzyka pośredniego kontaktu elektrycznego choć woda prysznicowa sama w sobie nie przewodzi prądu w niebezpiecznym stopniu, chlorek sodu obecny w pocie i środkach myjących zmienia parametry przewodności. Praktycznie: jeśli masz wannę w wannie, zadbaj o odpowiednią osłonę na rurach podejściowych.

Trzeci problem to mylenie systemów łączenia. Rury PEX różnych producentów wymagają dedykowanych złączek nie da się zamiennie stosować osprzętu między systemami ciśnieniowymi różnych marek. Złączka przeznaczona do systemu A nie zagwarantuje szczelności w systemie B, nawet jeśli średnica nominalna jest identyczna. Przed zakupem sprawdź, jaki system masz zamontowany w piwnicy lub na rozdzielaczu, i dobierz kształtki zgodnie z oznaczeniem na rurze.

Czwarty błąd to zbyt głębokie wciśnięcie rury w złączkę. Wewnątrz każdej złączki znajduje się wewnętrzny pierścień uszczelniający, który ma swoją określoną głębokość wsunięcia. Przekroczenie tej głębokości powoduje zgniecenie uszczelki i natychmiastową nieszczelność. Znak graniczny na rurze PEX to Twoje najlepsze narzędzie jeśli go nie ma, odmierz 15 mm od końca i zaznacz taśmą malarską.

Piąty błąd, często spotykany w łazienkach po generalnym remoncie, to pozostawienie flaków tynku i kurzu wewnątrz instalacji. Każda drobina, która przedostanie się do termostatycznego zaworu przy kotle, może zablokować jego działanie po pierwszym sezonie. Przed pierwszym uruchomieniem systemu przepuść wodę przez każde podejście osobno, odkręcając zawór na kilka sekund i obserwując, czy nie wydobywa się brud.

Szósty błąd to zbyt wczesne zamurowanie bruzd. Pragnienie szybkiego zamknięcia frontu robót sprawia, że fachowcy zamurowują rury przed sprawdzeniem szczelności. Późniejsze kucie w celu usunięcia przecieku to koszt rzędu kilkuset złotych i kilka dni bałaganu w łazience. Poświęć dodatkowy dzień na test ciśnieniowy ta inwestycja zwraca się wielokrotnie.

Uniknięcie tych pułapek wymaga jednego: cierpliwości przy przygotowaniu i dokładności podczas montażu. Każdy etap ma swoje minimum czasowe, którego nie skrócisz bez utraty jakości. Planuj prace tak, aby po zamontowaniu płytek móc pozostawić instalację na noc bez obciążania jej ciśnieniem rano sprawdzisz szczelność spokojnie, bez presji.

Jeśli instalacja jest gotowa i wszystkie połączenia przeszły test ciśnieniowy bez spadków, możesz bezpiecznie zamknąć ściany. Pamiętaj tylko, by przed zamknięciem udokumentować przebieg rur fotosami ta dokumentacja zaoszczędzi Ci nerwów przy kolejnym remoncie, gdy będziesz musiał wywiercić otwór pod uchwyt na ręcznik.
