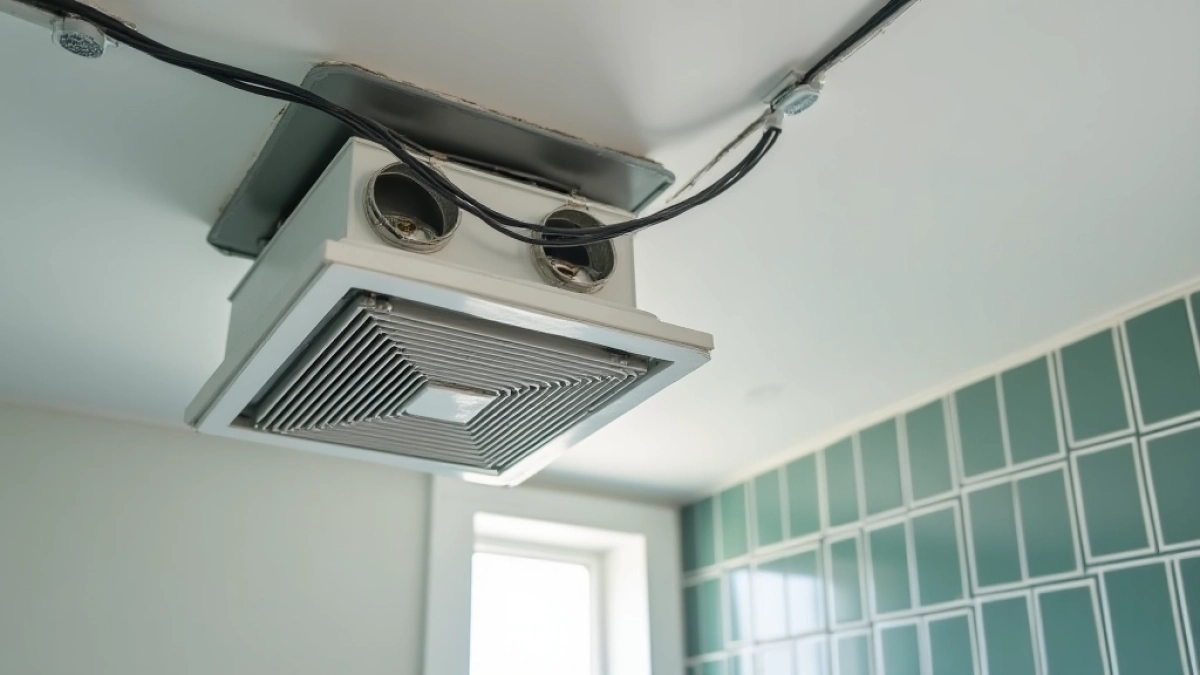

Podłączenie wentylatora łazienkowego krok po kroku

Jak dobrać wentylator do wentylacji łazienki

Fusy z luster po gorącym prysznicu, ciemne plamy w narożnikach sufitu, zapach stęchlizny, który nie chce wywietrzeć mimo otwartego okna. To znak, że naturalny ciąg w łazience nie wyrabia. Nowoczesne okna szczelne, głębokie wnęki i wspólne kanały wentylacyjne potrafią skutecznie wyłączyć grawitacyjną wymianę powietrza, a wtedy jedynym ratunkiem jest wentylator łazienkowy podłączony do prądu.

• Jak dobrać wentylator do wentylacji łazienki
• Schemat podłączenia wentylatora do oświetlenia
• Montaż wentylatora łazienkowego i bezpieczna instalacja

Zanim odpalasz wiertarkę, poświęć chwilę na obliczenie wymaganej wydajności. Kubaturę łazienki (długość × szerokość × wysokość) pomnóż przez osiem, bo tyle wymian powietrza na godzinę rekomenduje większość producentów dla typowej, codziennie używanej łazienki. Przy pięciu metrach kwadratowych powierzchni i standardowej wysokości dwóch i pół metra daje to około stu metrów sześciennych na godzinę. Dobierz model, który oferuje wydajność bliską wynikowi, ale z lekkim zapasem, nie w dół.

Średnica kanału determinuje gamę dostępnych urządzeń. W blokach z wielkiej płyty najczęściej spotkasz rurę Ø100 mm, w starszym budownictwie bywa Ø120 lub nawet Ø150 mm. Zmierz otwór kawałkiem sztywnego papieru zanim wyjedziesz do marketu, bo pięć milimetrów różnicy potrafi zepsuć cały plan. Do najmniejszych łazienek w mieszkaniach studialnych sprawdzają się modele osiowe Ø100 mm. Większe kanały pozwalają zamontować wydajniejsze, ale i cichsze wirniki.

Napięcie zasilania to drugi punkt, w którym łatwo o pomyłkę. Standardem pozostaje 230 V, ale w nowych łazienkach projektowanych w strefie mokrej pojawia się bezpieczne 12 V, wymagające osobnego transformatora. Trzymaj się 230 V, gdy montujesz w II lub III strefie wilgotności, czyli zwykle nad prysznicem lub w odległości co najmniej 60 cm od krawędzi wanny. Strefa 0, czyli wnętrze brodzika czy wanny, oraz strefa 1 w promieniu do 120 cm od niej to teren wyłącznie dla opraw 12 V o klasie szczelności co najmniej IP67. Domowy instalator rzadko tam się zapuszcza, ale normę warto znać, zanim przystąpisz do pracy.

Kierunek przepływu i rodzaj wirnika dobieraj do długości kanału wentylacyjnego. Osiowy (axial) dmucha prosto, jest tani i kompaktowy, ale gorzej radzi sobie z oporami dłuższych niż trzy metry pionów. Kanałowy (centrifugalny) ma wirnik z łopatkami zakrzywionymi, który wtłacza powietrze prostopadle do osi, więc pokona nawet sześciometrowy komin z dwoma kolankami. W bloku z krótkim pionem osiowy wystarczy, w domu z rozbudowaną instalacją lepiej zapłacić więcej za model kanałowy i spać spokojnie.

Poziom hałasu potrafi zabić cały komfort użytkowania. Mierzy się go w decybelach w odległości trzech metrów, ale realne odczucie zależy od akustyki pomieszczenia. Modele do 30 dB klasyfikowane są jako ciche, pasują do sypialni z łazienką w jednej linii. Do 40 dB akceptuje większość domowników. Powyżej 45 dB usłyszysz turkot także nocą, gdy budynek ucichnie i każdy szmer się wzmacnia. Łożyska kulkowe, a nie ślizgowe, to cicha praca przez lata; ślizgowe zasychają po dwóch, trech sezonach i zaczynają brzęczeć.

Funkcje dodatkowe potrafią zaoszczędzić prąd i nerwy. Timer pozwala ustawić opóźnienie wyłączenia od dwóch do trzydziestu minut, dzięki czemu wentylator pracuje jeszcze chwilę po wyjściu z kabiny. Higrostat sam uruchamia urządzenie, gdy wilgotność względna przekroczy ustalony próg, zwykle 70-80%. Żaluzja zwrotna (backdraft shutter) blokuje cofania się powietrza z kanału, kiedy wentylator stoi. W bloku z wieloma lokalami na jednym pionie żaluzja to nie luksus, lecz konieczność.

Dobór średnicy kanału, napięcia i dodatków to trzy decyzje, które podejmujesz przed zakupem. Wszystkie inne elementy instalacji możesz wyregulować już na miejscu z pomocą śrubokręta i próbnika napięcia. Kiedy urządzenie wisi w kartonie, a Ty masz w ręku wydrukowaną specyfikację z powyższą tabelą, czas przejść do przygotowania warsztatu.

Schemat podłączenia wentylatora do oświetlenia

Najprostszy sposób zasilania wentylatora łazienkowego to podłączenie go równolegle do lampy sufitowej. Wystarczy wyciągnąć z puszki przewód fazowy L i neutralny N, poprowadzić je osobnym kablem do korpusu wentylatora i połączyć z zaciskami na jego kostce. Po włączeniu światła rusza łopatka, po wyłączeniu światła łopatka staje. Takie rozwiązanie działa, ale pozbawia pomieszczenie opóźnienia, które zdążyłoby dosuszyć resztki pary.

Dlatego powszechnie stosuje się układ z wyłącznikiem świecznikowym (schodowym) albo zwykłym podwójnym, który rozdzela światło i wentylator na dwa klawisze. W puszcze oświetleniowej pojawiają się wtedy trzy żyły fazowe: jedna zasilająca, druga do lampy, trzecia do wentylatora. Neutral N i ochronny PE zostają wspólne, bo rozdzielenie ich w puszce jest zabronione przepisami. Schemat wygląda jak litera Y: zasilanie wchodzi u góry, dwie odnogi biegną w dół do dwóch odbiorników.

W instalacjach 12 V zasada jest identyczna, ale po drodze musi stanąć transformator. Kabel 3×1,5 mm² doprowadza napięcie sieciowe do zasilacza przy wentylatorze, dalej biegnie już przewód 2×1,5 mm² z napięciem SELV (Safety Extra Low Voltage). W razie uszkodzenia izolacji nie kopnie nawet mokrymi rękoma, bo napięcie poniżej 25 V prądu przemiennego uznaje się za bezpieczne w strefach mokrych zgodnie z normą PN-HD 60364-7-701.

Kolorystyka przewodów pomaga uniknąć pomyłek i wymaga jej każdy porządny elektryk, ale w blokach z lat siedemdziesiątych normy były inne niż dziś. Faza bywa czarna, brązowa albo szara, neutral biały albo niebieski, ochronna żółto-zielona. Zanim podłączysz cokolwiek, sprawdź próbnikiem napięcia w każdym przewodzie osobno. Nawet po wyłączonym bezpieczniku w puszce potrafi siedzieć niespodziewana faza z innego obwodu, bo ktoś kiedyś pomylił listwy.

Podłączenie wentylatora do osobnego wyłącznika daje jeszcze jedną korzyść: miejsce na timer lub higrostat. W krótkich kablach wewnątrz korpusu zwykle znajdziesz trzy zaciski oznaczone L, N, LT lub L, N, SL. LT (timing line) to faza poprowadzona przez układ opóźniający, N pozostaje wspólny z siecią, L to zasilanie ciągłe, które podtrzymuje elektronikę timera nawet po wyłączeniu świecenia. Po wyłączeniu klawisza faza na LT znika, a wentylator odlicza ustawiony czas i dopiero wtedy cichnie.

Przy modelach z higrostatem bywa odwrotnie: wentylator startuje sam, gdy tylko wilgotność przekroczy próg, a klawisz w ścianie działa jako wymuszenie albo wyłączenie awaryjne. Schemat LT/SL w takim wypadku prowadzi do kostki z dwoma zaciskami dodatkowymi, a sam higrostat zamyka obwód wewnętrznie. Dlatego przed zakupem warto zajrzeć do instrukcji konkretnego modelu i sprawdzić, które zaciski są aktywne w Twoim egzemplarzu.

Ochrona PE w wentylatorach II klasy bywa niepodłączona. To legalne, gdy urządzenie nosi symbol podwójnego kwadratu i nie wymaga uziemienia. W praktyce jednak większość modeli ma zacisk PE, do którego podłączasz żółtozieloną żyłę. Pozostawienie tej żyły niepodłączonej, gdy zacisk istnieje, to częsty błąd, bo w razie awarii przewód ochronny nie odprowadzi potencjału z obudowy. Niepoprawne podłączenie PE stanowi jedną z głównych przyczyn porażeń w domowych instalacjach.

Przed zaciśnięciem zacisków upewnij się, że końcówki żył mają długość ośmiu do dziesięciu milimetrów i nie są poskręcane drutem w splatany warkocz. Nowoczesne złączki samozaciskowe (Wago 221) trzymają pewnie tylko pojedynczą, prostą żyłę. Skrętki luźne albo zbyt krótkie odcinki grzeją się pod obciążeniem i potrafią stopić izolację po roku pracy.

Montaż wentylatora łazienkowego i bezpieczna instalacja

Bezpieczeństwo zaczyna się od odcięcia napięcia. Znajdź w rozdzielni obwód łazienki, najczęściej oznaczony jako „łazienka światło" albo „wentylacja", i wyłącz go. Zostaw wyłączony, przykryj rozdzielnicę kawałkiem taśmy, a najlepiej poproś domownika, żeby pilnował, by nikt przypadkiem nie podniósł dźwigni. Próbnik napięcia przyłóż do każdego przewodu w puszcze. Brak sygnału oznacza bezpieczny stan. Każdy dźwięk albo dioda wskazują, że prąd jeszcze płynie, i wtedy zatrzymaj pracę do wyjaśnienia.

Do pracy przygotuj konkretny zestaw narzędzi. Wiertarka udarowa z wiertłem Ø6 mm do kołków rozporowych, koronką do betonu Ø105 mm jeśli kanał wymaga poszerzenia, śrubokręt krzyżakowy PH2, śrubokręt płaski 4 mm, próbnik napięcia, nożyk do kabli, szczypce ściągające izolację, poziomica 40 cm, ołówek, taśma izolacyjna PVC oraz miarka. Kluczowe, by wiertło było ostre, bo tępa końcówka w cegle kruszy płytki ceramiczne zamiast je przebijać. Na gotowej glazurze użyj wiertła diamentowego na wolnych obrotach z chłodzeniem wodą.

Krok pierwszy to wytrasowanie otworów montażowych. Przyłóż korpus wentylatora do ściany albo sufitu, ustaw poziomicę na obudowie i obrysuj cztery narożniki plus środek kanału. Otwory montażowe najczęściej idą w rogach, ale modele okrągłe mają cztery punkty na obwodzie. Jeśli ściana jest pokryta kaflami, naklej na przyszłe miejsce wiercenia kawałek taśmy malarskiej, dzięki niej wiertło nie ześliźnie się po gładkiej glazurze i nie odpryśnie fragmentu szkliwa.

Kolejny etap to wiercenie. Wiertło Ø6 mm prowadź prostopadle do ściany, lekko naciskając, z prędkością 800-1000 obrotów na minutę w betonie i 400-600 w cegłe. Po przebiciu się na głębokość kołka (zwykle 35 mm) wciśnij kołek rozporowy i dokręć wkręt, ale bez przesady. Momenty dokręcania powyżej 3 Nm potrafią rozkruszyć płytkę albo wyrwać kołek z kruchej cegły. Koronką Ø105 mm wyrżnij otwór na kanał, jeśli trzeba, pilnując, by krawędź wyszła równa, bez odpryśnięć i pęknięć sięgających sąsiedniej płytki.

Podłączenie elektryczne to moment, w którym warto zwolnić. Zdejmij pokrywę kostki wentylatora, zwykle trzymaną jedną śrubką albo zatrzaskiem. Wepchnij kabel sieciowy 3×1,5 mm² przez dławik w obudowie, by zachować klasę szczelności. Dokręć dławik do oporu, ale z wyczuciem, bo plastikowe złącze pęka przy zbyt mocnym skręceniu. Podłącz fazę L do zacisku L, neutral N do N, ochronną PE do PE (jeśli zacisk istnieje). W modelach z timerem żyłę sterującą wciśnij w zacisk LT albo SL zgodnie z instrukcją.

Przed przykręceniem obudowy do ściany wykonaj próbę mechaniczną. Delikatnie pociągnij za kabel, sprawdzając, czy żyły nie wysunęły się z zacisków. Próba elektryczna przychodzi później, ale warto sprawdzić teraz miernikiem ciągłość PE, upewniając się, że obudowa wentylatora ma kontakt z szyną ochronną rozdzielni. Brak ciągłości oznacza przerwę w przewodzie ochronnym, którą trzeba odszukać i naprawić przed pierwszym włączeniem.

Montaż maskownicy to ostatni krok. Nałóż dekoracyjną kratkę przednią, dopnij zatrzaski albo dokręć dwie śruby. Żaluzja zwrotna powinna ustawić się tak, by klapki otwierały się przy pracy wentylatora i zamykały pod własnym ciężarem, gdy urządzenie stanie. Jeśli klapki odwrócono, powietrze będzie cofać się z kanału i wilgoć wróci do łazienki, mimo że wentylator pracuje. Po zakończeniu włącz bezpiecznik, wypróbuj oba biegi (jeśli masz podwójny wyłącznik), a następnie przyłóż kartkę papieru do kratki. Kartka powinna lekko przywrzeć, co świadczy o poprawnym ciągu.

Najczęstsze błędy zaczynają się od braku żaluzji zwrotnej. W domach wielorodzinnych sąsiad z piętra niżej włącza wentylator i wpompowuje powietrze Twoim kanałem z powrotem do Twojej łazienki, jeśli nie ma klapy. Montaż zbyt blisko sufitu, czyli w odległości mniejszej niż pięć centymetrów od stropu, zaburza dystrybucję i tworzy martwe strefy nad kaloryferem. Pominięcie timera albo higrostatu w łazience bez okna oznacza, że powietrze wysycha za szybko i koszt energii rośnie bez efektu. Wiercenie otworów przez kanał wentylacyjny bez sprawdzenia jego głębokości kończy się wpadnięciem koronki w pustą przestrzeń i uszkodzeniem sąsiedniego piętra.

Zbyt ciasne zaciski Wago, połączone ze sobą dwie żyły pod jeden zacisk, to kolejny grzech instalatora. Każdy zacisk obsługuje dokładnie jedną żyłę o przekroju do 4 mm². Wpychanie dwóch przewodów do jednego otworu zmniejsza powierzchnię styku, więc miejsce grzeje się pod obciążeniem. Skutkiem bywa stopiona złączka i brak zasilania w najmniej oczekiwanym momencie, zwykle w środku nocy, gdy wszyscy domownicy śpią.

Konserwacja jest łatwa, jeśli pamiętasz o niej regularnie. Co sześć miesięcy zdejmij kratkę przednią i odkurz łopatki miękką szczotką, albo przetrzyj wilgotną ściereczką z odrobiną płynu do naczyń. Pył i tłuszcz z mydła osadzają się na wirniku i zmniejszają wydajność nawet o trzydzieści procent po dwóch latach bez czyszczenia. Łożyska kulkowe wymienia się zwykle po pięciu-siedmiu latach, ślizgowe wcześniej. Jeśli wentylator zaczyna brzęczeć, to znak, że łożysko wysycha i pora zajrzeć do środka, zanim wirnik zablokuje się i spali silnik.

Wezwanie elektryka z uprawnieniami SEP to decyzja, którą podejmuj, gdy brakuje Ci fazy w puszcze oświetleniowej, gdy instalacja jest aluminiowa sprzed lat osiemdziesiątych albo gdy planujesz układ 12 V ze transformatorem SELV. Proste podłączenie 230 V z wentylatorem II klasy ochrony w II lub III strefie wilgotności pozostaje w gestii domowego majsterkowicza, o ile trzyma się zasad powyżej. W strefie 0 i 1 obowiązuje napięcie SELV i obudowa IP67, które powinien zaprojektować elektryk z uprawnieniami. To nie jest kwestia ambicji, lecz ubezpieczenia mieszkania od ognia i porażenia, które bezpiecznik wyłączy dopiero po fakcie.

Montaż wentylatora w łazience to zadanie na jedno popołudnie, jeśli tylko dobierzesz właściwy model, odłączysz zasilanie i będziesz czytał schemat, zamiast zgadywać na czuja. Wymiana powietrza robi ogromną różnicę dla zdrowia domowników, trwałości tynku i zapachu pomieszczenia. Poświęć dwie godziny, dobierz średnicę, napięcie i funkcje z głową, a łazienka odwdzięczy się suchą fugą i lustrem bez wiecznej mgły.

Źródła danych i norm: PN-EN 60335-1 (bezpieczeństwo urządzeń elektrycznych), PN-HD 60364-7-701 (instalacje w pomieszczeniach z wanną lub prysznicem), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), wytyczne producentów segmentu wentylacji (karty katalogowe Biały, Venture, Silentium), dane rynkowe z platform sprzedażowych Leroy Merlin, OBI, Allegro (zakładka AGD/Budownictwo/Wentylacja, dostęp 2024).
