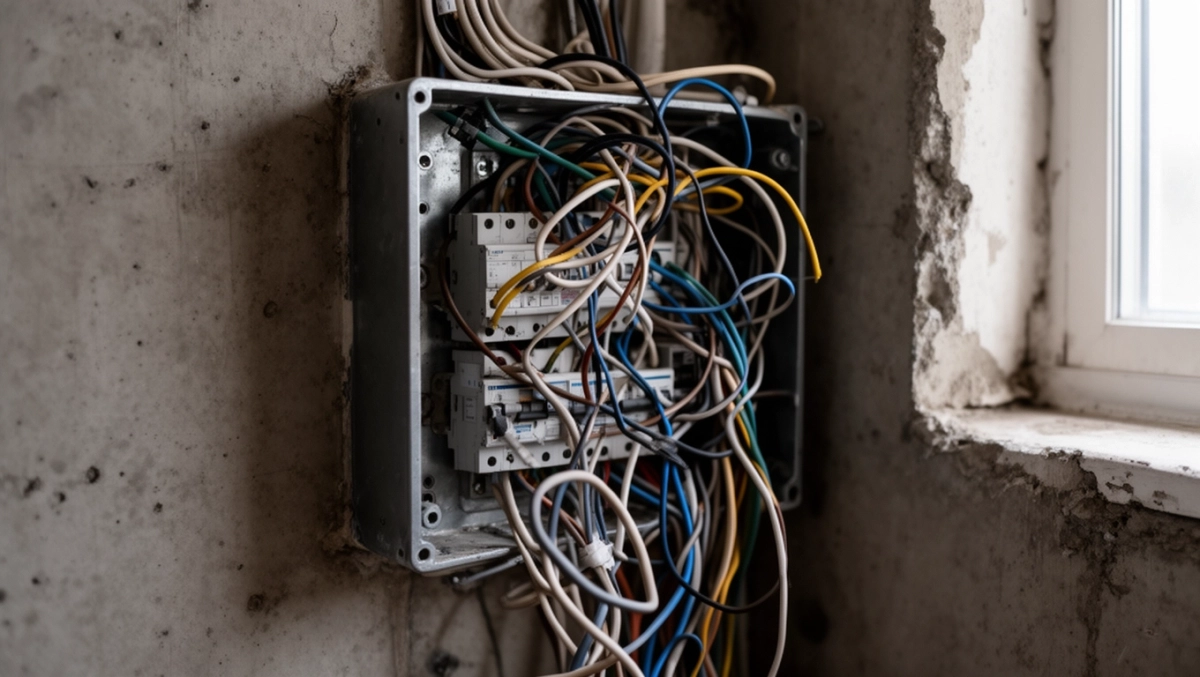

Rozdzielnica w mieszkaniu w bloku: projekt i montaż

Rozumiem, jak frustrujące bywa radzenie sobie z instalacjami elektrycznymi w bloku, gdzie przestrzeń jest ograniczona, a błędy grożą awariami. W naszym mieszkaniu w bloku rozdzielnica to serce systemu, które musi pomieścić obwody dla oświetlenia, AGD i gniazd, zapewniając bezpieczeństwo całej rodzinie. Opowiem Ci krok po kroku, jak zaprojektować taką rozdzielnicę, dobrać jej elementy jak wyłączniki RCD i bezpieczniki, a potem zmontować oraz przetestować całość podczas remontu. Dzięki temu unikniesz typowych pułapek i zyskasz pewność, że wszystko działa sprawnie i zgodnie z normami.

• Projekt rozdzielnicy do mieszkania w bloku
• Założenia mocy i obwodów w bloku
• Schemat elektryczny rozdzielnicy blokowej
• Główne elementy rozdzielnicy w bloku
• Wyłączniki RCD w rozdzielnicy mieszkaniowej
• Montaż i prefabrykacja rozdzielnicy
• Podłączenie zasilania w rozdzielnicy bloku
• Testowanie obwodów rozdzielnicy w bloku
• Pytania i odpowiedzi: rozdzielnica w mieszkaniu w bloku

Projekt rozdzielnicy do mieszkania w bloku

Projekt rozdzielnicy w mieszkaniu blokowym zaczyna się od analizy potrzeb domowników i istniejącej instalacji. Najpierw oceń powierzchnię lokalu, liczbę pomieszczeń oraz sprzęt, który będzie używany codziennie. W bloku liczy się kompaktowość, bo skrzynka często montowana jest w kuchni lub przedpokoju o ograniczonej głębokości ściany. Zgodnie z normami PN-EN 61439, rozdzielnica musi pomieścić wszystkie obwody w modułowej szynie DIN. Pamiętaj, by zaplanować miejsce na przyszłe rozszerzenia, jak ładowarka do auta elektrycznego. Taki projekt zapobiega przeładowaniom i ułatwia modernizację.

W naszym przypadku dla typowego 50-metrowego mieszkania zakładamy 10-12 obwodów głównych. Kluczowe jest określenie przydziału mocy od spółdzielni lub zarządcy budynku, zwykle 3-5 kW na lokal. Projektujemy schemat jednoliniowy, gdzie faza, neutralny i przewód ochronny prowadzą do głównych aparatów. Używamy oprogramowania jak QElectroTech do wizualizacji, co pozwala symulować obciążenia. Dzięki temu widzimy, czy rozdzielnica zmieści się w standardowej obudowie 12-18 modułów szerokości. To podstawa bezpiecznej instalacji.

Podczas projektowania uwzględniamy specyfikę bloków z lat 70-90, gdzie przewody aluminiowe wymagają adapterów lub wymiany na miedziane. Obliczamy przekroje przewodów: dla oświetlenia 1,5 mm², gniazd 2,5 mm², a piekarnika 4 mm². W bloku ważne jest też ekranowanie przed zakłóceniami od sąsiednich lokali. Projekt zapisujemy w formie rysunku z opisami każdego obwodu. To dokumentacja niezbędna przy odbiorze przez elektryka z uprawnieniami SEP.

Kroki projektowania w praktyce

• Zmierz istniejącą licznikową moc przyłączeniową i dodaj 20% zapasu.
• Narysuj plan mieszkania z lokalizacją gniazd i punktów świetlnych.
• Podziel obwody na grupy: oświetlenie, gniazda w pokojach, kuchnia, łazienka.
• Wybierz obudowę natynkową lub podtynkowe puszkę z IP40 dla wilgotnych pomieszczeń.
• Zweryfikuj zgodność z PN-HD 60364-4-41 dotyczącą zabezpieczeń różnicowoprądowych.

Założenia mocy i obwodów w bloku

W bloku moc przydzielona na mieszkanie wynosi zazwyczaj 3,6-5,3 kW, co wystarcza dla rodziny czteroosobowej. Zakładamy obciążenie oświetlenia na 500 W, gniazd pokojowych 2 kW, kuchni 2,5 kW z płytą i piekarnikiem. Łazienka z bojlerem elektrycznym wymaga osobnego obwodu 2 kW. W naszym projekcie dzielimy to na 12 obwodów, by uniknąć przeciążeń. Przewody dobieramy z marginesem, np. 2,5 mm² dla większości gniazd. To zapewnia stabilność podczas jednoczesnego użycia pralki i czajnika.

Standardowo w blokach stosujemy rozdzielnicę z 16-24 modułami, by pomieścić wyprowadzenia. Obliczenia mocy wykonujemy wzorem P = U x I x cosφ, gdzie dla fazy 230V prąd maksymalny to 16-25A. W przypadku modernizacji remontowej sprawdzamy, czy szachty pionowe pozwalają na nowe przewody. Nasza rozdzielnica musi integrować się z licznikiem grupowym na klatce. Zapas mocy 20% pozwala na dodanie klimatyzacji split. Takie założenia minimalizują ryzyko wybijania korków.

Dla wizualizacji rozkładu mocy w typowym mieszkaniu blokowym przygotowałem wykres kołowy. Pokazuje on procentowy udział poszczególnych grup odbiorników w całkowitym obciążeniu.

W bloku kluczowe jest grupowanie obwodów: oświetlenie na osobnych wyłącznikach magnetotermicznych 10A, gniazda 16A. Kuchnia dostaje dedykowany obwód 20A z przewodem 4 mm². Łazienka z RCD 30mA dla bezpieczeństwa. Te założenia opieramy na normie PN-IEC 60364-5-52. W efekcie rozdzielnica jest zrównoważona i skalowalna.

Typowe obwody w mieszkaniu blokowym

• Oświetlenie ogólne: 2-3 obwody po 8 punktów.
• Gniazda w pokojach: 4 obwody po 6-8 gniazd.
• Kuchnia: 2 obwody dla AGD i oświetlenia.
• Łazienka i pralnia: 1-2 obwody z ochroną RCD.
• Silne odbiorniki: bojler, pompa ciepła – osobne linie.

Schemat elektryczny rozdzielnicy blokowej

Schemat rozdzielnicy blokowej rysujemy jednoliniowo, pokazując wejście L-N-PE z licznika do szyny głównych zacisków. Pierwszy element to główny wyłącznik nadprądowy 25A, potem dwa RCD po 40A/30mA. Z RCD wychodzą gałęzie do obwodów: oświetlenie, gniazda, kuchnia. W naszym schemacie każdy obwód ma własny wyłącznik magnetotermiczny z opisem. Przewody fazowe w różnych kolorach dla łatwego montażu. Taki rysunek drukujemy i laminujemy przy rozdzielnicy.

Na schemacie zaznaczamy listwę N i PE oddzielnie, z mostkami szynowymi. W bloku, gdzie przestrzeń ciasna, układ modułowy 1x13 lub 2x9 modułów oszczędza miejsce. Widzimy połączenia: faza do górnych zacisków aparatów, neutralny dolny. Schemat uwzględnia też ewentualny licznik podlicznikowy dla najemcy. Zgodnie z PN-EN 61439-3 dla rozdzielnic domowych. To ułatwia podłączanie i diagnostykę usterek.

Wykorzystując schemat, symulujemy przepływy prądu w programie. Na rysunku 1 pokazujemy podział: lewa strona RCD1 dla łazienki i pralni, prawa RCD2 dla reszty. Każdy obwód oznaczamy numerem i opisem, np. "OŚW1 Pokój1". Przewody grupujemy w peszlach o średnicy 25 mm. Schemat jest kluczowy podczas prefabrykacji poza miejscem montażu. Dzięki niemu elektryk unika pomyłek w ciasnej skrzynce blokowej.

Elementy schematu krok po kroku

• Wejście zasilania: zaciski L1, N, PE.
• Główny MCCB 25A nadprądowy.
• Dwa RCD 2P 40A/30mA.
• Wyłączniki jednobiegunowe 10-20A dla obwodów.
• Szyny N i PE na dole obudowy.

Schemat pozwala obliczyć spadki napięcia na długich przewodach w bloku. Dla 20 m kabla 2,5 mm² spadek to poniżej 3%, co jest akceptowalne. W naszym projekcie dodajemy wskaźniki LED obecności napięcia. To podnosi bezpieczeństwo i ułatwia serwis.

Główne elementy rozdzielnicy w bloku

Główne elementy rozdzielnicy to obudowa z tworzywa lub metalu o klasie IK07 i IP40. W środku szyna DIN na 18 modułów, listwy zaciskowe N i PE na 24 punkty. Aparaty modułowe: wyłączniki magnetotermiczne C16 dla gniazd, B10 dla oświetlenia. W bloku preferujemy kompaktowe modele szerokości 1 moduł. Wszystkie elementy muszą mieć certyfikat CE i zgodność z normą 61439. Nasza rozdzielnica integruje je harmonijnie.

Do głównych należą też zaciski sprężynowe dla przewodów 1,5-6 mm², ułatwiające montaż. W obudowie drzwi z przezroczystym oknem do odczytu stanów bez otwierania. Szyny mostkujące fazy oszczędzają miejsce. W naszym zestawie 12 wyłączników, 2 RCD i główny awaryjny. Elementy dobieramy pod kątem obciążalności impulsowej dla startu silników AGD. To zapewnia trwałość na lata.

Porównując materiały, tworzywowe obudowy lżejsze i tańsze w remoncie blokowym. Metalowe lepiej ekranują EMI od sąsiadów. W tabeli poniżej zestawienie kluczowych parametrów.

Elementy montujemy na szynie, zaczynając od lewej: główny, RCD, obwody. Opisy naklejkami samoprzylepnymi. W bloku takie detale ułatwiają codzienne użytkowanie.

Wyłączniki RCD w rozdzielnicy mieszkaniowej

Wyłączniki różnicowoprądowe RCD to podstawa bezpieczeństwa w rozdzielnicy blokowej, wykrywające prąd upływowy powyżej 30mA. W naszym projekcie dwa RCD 2-biegunowe 40A/30mA dzielą obwody: jeden dla łazienki i pralni, drugi dla kuchni i pokoi. Montujemy je po głównym wyłączniku, by chroniły przed porażeniem. Typ A lub AC dobieramy pod inwertery AGD. Norma PN-HD 60364-4-41 wymaga ich w wilgotnych strefach. To ratuje życie w razie uszkodzenia izolacji.

RCD testujemy przyciskiem co miesiąc, symulując upływ. W bloku, z ciasnymi przewodami, używamy modeli z filtrami przeciwzakłóceniowym. W naszym przypadku RCD1 zabezpiecza bojler 2kW, RCD2 resztę 3kW. Połączenie: L i N przez RCD do szyn obwodowych. Czas zadziałania poniżej 40ms przy 150mA. Takie ustawienie minimalizuje fałszywe wyłączenia od LED-ów.

Podczas modernizacji wymienne RCD na elektroniczne z sygnalizacją stanu. W rozdzielnicy blokowej dzielenie na dwa RCD lokalizuje usterki szybciej. Widzimy, że po stronie RCD1 wyłącza pralkę, nie resztę domu. Montaż wymaga precyzji, bo zaciski ciasne. Zawsze sprawdzamy polaryzację L-N.

Typy RCD i ich zastosowanie

• Typ AC: podstawowy, dla rezystancyjnych obciążeń.
• Typ A: dla elektroniki, pralek, z DC upływem.
• Typ B: dla PV i EV, rzadko w blokach.
• Sensitivity 30mA: osobowa ochrona.
• 100mA: pożarowa, opcjonalna.

W praktyce RCD wydłuża żywotność instalacji, eliminując mikrouszkodzenia. W naszym bloku po montażu testujemy obciążeniem 80%.

Montaż i prefabrykacja rozdzielnicy

Montaż rozdzielnicy w bloku zaczynamy od prefabrykacji na stole warsztatowym, co skraca czas w lokalu. Zbieramy elementy według schematu: szynę DIN przykręcamy do obudowy, wciskamy aparaty. Mostkujemy fazy jumperami miedzianymi. Przewody skręcamy tulejkami Wago, oznaczamy kolorystycznie. W naszym przypadku prefabrykujemy 90% poza mieszkaniem. To minimalizuje bałagan podczas remontu.

Obudowę montujemy na ścianie ceglanego bloku kotwami rozporowymi, na wysokości 1,5m. Wywiercamy otwory fi60mm dla wprowadzeń przewodów od dołu. Wypełniamy peszlem z uszczelkami. Podłączamy sztywno, bez luzów. Prefabrykacja pozwala na symulację przed wmurowaniem. Elektryk z SEP podpisuje dziennik montażu.

W bloku specyfika to współdzielone szachty, więc uszczelniamy przejścia. Używamy puszek rozdzielczych na dłuższych trasach. Nasza rozdzielnica po prefabrykacji waży 8kg, łatwa do transportu windą. Montaż trwa 4 godziny, testy godzinę. To efektywne dla remontów bootstrappingowych.

Kroki prefabrykacji: 1. Montaż szyn i aparatów. 2. Podłączenie mostków N-PE. 3. Test ciągłości omomierzem. 4. Symulacja bez zasilania. W bloku unikamy iskier przy sąsiadach.

Narzędzia do montażu

• Śrubokręt dynamometryczny dla zacisków.
• multimetr do weryfikacji izolacji.
• Nożyce do peszli i tulejek.
• Etykiety i marker trwały.

Podłączenie zasilania w rozdzielnicy bloku

Podłączenie zasilania zaczyna się od wyłączenia głównego na klatce i sprawdzenia napięcia testerem. Przewód zasilający 5x6 mm² z licznika wprowadzamy do zacisków głównego MCCB. Faza L do górnego, N i PE dolne. Potem z MCCB do RCD jumperami. W naszym bloku przewód od pionu 10m, przekrój 6 mm² na spadek <2%. Zawsze oznaczamy fazę taśmą.

Obwody podłączamy sekwencyjnie: faza do wyłącznika, potem do listwy. Neutralne grupujemy po RCD. PE do wspólnej szyny. Wypełniamy obudowę kablem owiniętym, unikając nacisku na aparaty. Po podłączeniu mierzymy rezystancję izolacji >1MΩ. To etap krytyczny w remoncie blokowym.

W bloku koordynujemy z dozorcą, by nie wyłączyć sąsiadów. Używamy przewodów YDYp z izolacją XLPE na 750V. Podłączenie testujemy bez obciążenia, sprawdzając zwarcia. Nasza rozdzielnica po tym gotowa do załączenia. Czas: 1 godzina precyzyjnej pracy.

Specyfika: w starszych blokach adaptery Al-Cu na wejściu. Zawsze toroid na RCD dla kalibracji. Podłączenie kończymy plombą na drzwiach.

Testowanie obwodów rozdzielnicy w bloku

Testowanie obwodów po podłączeniu zaczynamy od załączenia głównego i pomiaru napięć L-N 230V±10%. Sprawdzamy każdy wyłącznik: załączamy obciążeniem żarowym 1kW, mierzymy prąd. RCD testujemy przyciskiem i obciążeniem upływowym 100mA. W naszym przypadku wszystkie obwody OK, brak fałszywych zadziałań. Symulujemy awarie multimetrem. To potwierdza bezpieczeństwo przed użytkiem.

Protokoł testów zawiera pomiary: rezystancja PE <0,5Ω, izolacja >50MΩ. W bloku testujemy ciszej, po 22:00 nie. Używamy kamery termowizyjnej na nagrzane styki. Obwody oznaczamy jako sprawne. Testy powtarzamy po tygodniu eksploatacji. To buduje zaufanie do instalacji.

Wizualizujemy testy wykresem linii czasów zadziałania RCD pod obciążeniami.

Po testach uczymy domowników obsługi: jak resetować RCD, sprawdzać opisy. W bloku dokumentacja w folderze na drzwiach skrzynki. Regularne testy co 6 miesięcy przedłużają żywotność. Nasza rozdzielnica przeszła bez zastrzeżeń.

Ostateczne sprawdzenie: pełny domowy load test z AGD włączonym. Brak przegrzań, stabilne napięcie. Gotowe do codziennego użytku.

Pytania i odpowiedzi: rozdzielnica w mieszkaniu w bloku

• Jak zaprojektować rozdzielnicę elektryczną dla małego mieszkania w bloku?

  Pierwszym krokiem jest zebranie kluczowych informacji o instalacji, takich jak wymagana moc, liczba obwodów i obciążenia odbiorników. Na podstawie standardów dla mieszkań w blokach przyjmij założenia dotyczące liczby gniazd wtykowych, punktów oświetleniowych oraz sprzętu AGD. Następnie opracuj schemat elektryczny rozdzielnicy, uwzględniając podział na obwody i zabezpieczenia.

• Jakie podstawowe elementy powinna zawierać rozdzielnica w mieszkaniu w bloku?

  Podstawowe elementy to m.in. główny wyłącznik nadprądowy, różnicniki prądowe (RCD) – zazwyczaj dwa: jeden 1-fazowy do zabezpieczenia przeciwporażeniowego obwodów gniazdkowych i oświetleniowych – oraz wyłączniki nadprądowe dla poszczególnych obwodów, takie jak kuchnia, łazienka czy oświetlenie.

• Jak symulować działanie rozdzielnicy przed montażem w mieszkaniu?

  Po złożeniu rozdzielnicy podłącz ją do symulatora zasilania lub bezpiecznego źródła testowego. Sprawdź działanie każdego obwodu, testując wyłączniki nadprądowe i RCD poprzez symulację przeciążeń i zwarć, co pozwala wychwycić błędy przed instalacją w lokalu.

• Czy montaż rozdzielnicy w mieszkaniu w bloku wymaga specjalistycznej wiedzy?

  Tak, realizacja wymaga doświadczenia elektrycznego i uprawnień SEP. Samodzielne składanie i podłączanie grozi porażeniem prądem lub pożarem, dlatego zalecana jest współpraca z wykwalifikowanym elektrykiem, szczególnie podczas modernizacji w blokach wielorodzinnych.
