Jaka rura do wentylatora łazienkowego wyciągnie parę w minut

Po piętnastu minutach pod gorącym prysznicem lustro znika pod warstwą pary, a w narożniku pod sufitem pojawia się ciemny nalot. To znak, że rura do wentylatora łazienkowego albo nie istnieje, albo ma zbyt małą średnicę, żeby poradzić sobie z wilgocią sięgającą po kąpieli 80-100%. Zanim grzyb wniknie w tynk i zamieni kafelki w plac budowy, wystarczy jeden przemyślany wybór przewodu i trzydzieści minut pracy. Poniżej konkretne liczby, schematy i ścieżka decyzyjna, które pozwolą dobrać średnicę, materiał i długość bez zgadywania.

• Rura PVC czy elastyczny aluminium do wentylatora łazienkowego
• Montaż rury do wentylatora łazienkowego krok po kroku
• Najczęstsze błędy przy wyborze rury do wentylatora łazienkowego

Średnica rury do wentylacji łazienki: 100, 125 czy 150 mm

Średnica kanału decyduje o tym, ile wilgotnego powietrza zdąży opuścić pomieszczenie, zanim skropli się na ścianach. Prawo Wentylacji mówi wprost: w łazience o kubaturze do 15 m³ wymagana jest krotność wymiany powietrza równa 6 wymianom na godzinę, czyli przepływ 90 m³/h. Przy kubaturze 15-25 m³ norma rośnie do 7-8 wymian, a przy większych łazienkach sięga 10. Prosty wzór: kubatura razy krotność wymiany daje minimalny wydatek w metrach sześciennych na godzinę.

Dla typowej łazienki 6 m² przy wysokości 2,5 m kubatura wynosi 15 m³. Sześć wymian na godzinę daje 90 m³/h. Rura fi 100 mm przy prędkości powietrza 3 m/s, dopuszczalnej ze względu na hałas, przenosi około 85 m³/h. To wystarcza, ale margines jest cienki. Każde kolano 90° zabiera bowiem około 10% wydajności, a każdy metr elastycznego przewodu aluminium kolejne 5%. Przy dwóch kolanach fi 100 mm spada do 60-65 m³/h i przestaje spełniać normę.

Fi 125 mm ten sam scenariusz rozwiązuje z dużym zapasem. Przy 3 m/s przenosi 130 m³/h, a po dwóch kolanach nadal utrzymuje 90-100 m³/h. Fi 150 mm to rozwiązanie do łazienek powyżej 10 m², łazienek z wanną wolnostojącą i saun suchych, gdzie wilgoć generowana jest skokowo. Tak duży kanał stosuje się też wtedy, gdy trasa wentylacji biegnie ponad 4 metry lub ma więcej niż trzy kolana.

Kalkulator średnicy w 30 sekund

Zmierz długość, szerokość i wysokość łazienki. Pomnóż. Sprawdź tabelę.

Jeśli w łazience stoi wanna z hydromasażem albo suszarka bez okna, celuj od razu w fi 125 mm. Wydatek wody w wannie to 150-200 litrów gorącej wody o temperaturze 38-40°C, z której w ciągu kwadransa wyparuje pół litra. Takie obciążenie fi 100 mm po prostu nie wywietrzy.

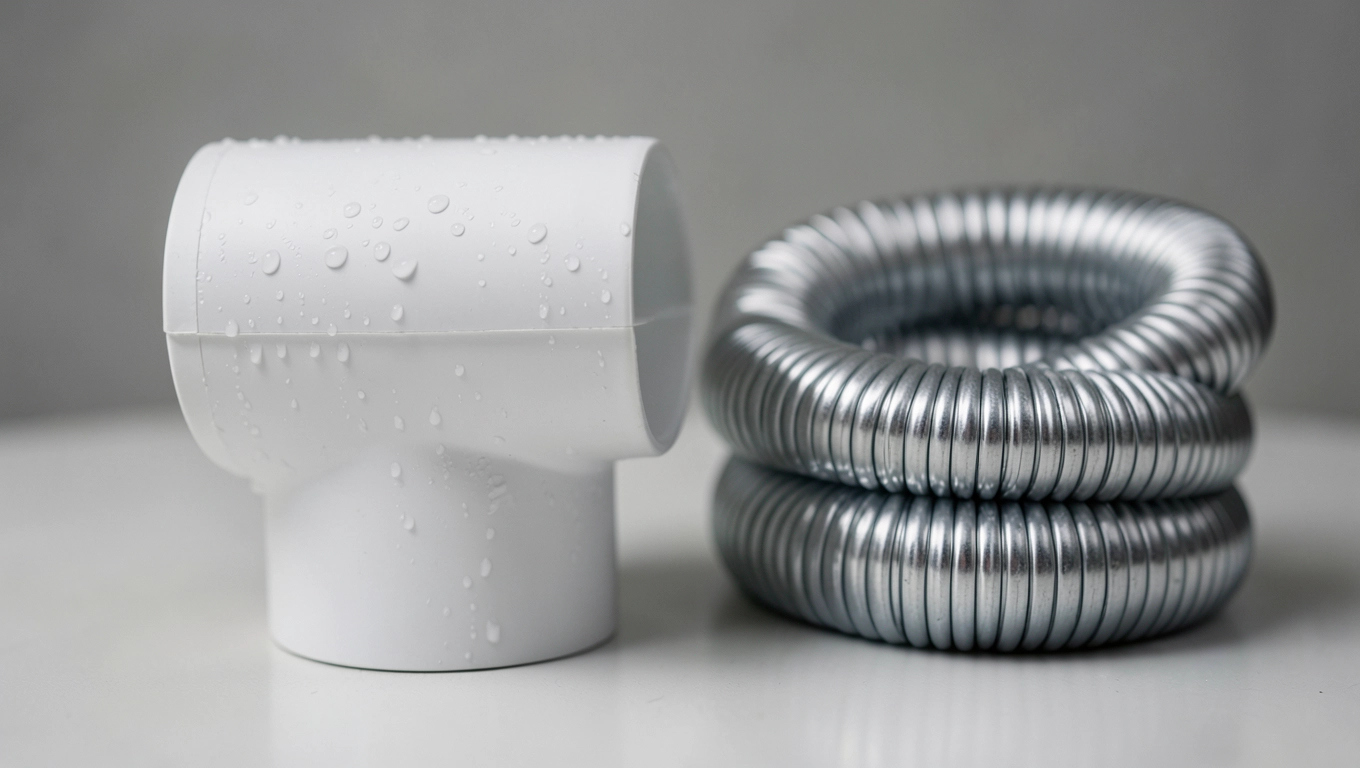

Rura PVC czy elastyczny aluminium do wentylatora łazienkowego

Materiał kanału wpływa na trzy rzeczy: opory przepływu, poziom hałasu i odporność na wilgoć. W łazienkach królują cztery rozwiązania, a każde z nich ma wyraźne ograniczenia, które łatwo przeoczyć przy zakupie.

Rura PVC sztywna to złoty standard nowoczesnych instalacji wentylacyjnych. Gładka ścianka wewnętrzna daje opory jednostkowe rzędu 0,8-1,2 Pa/m dla fi 100 mm, czyli trzykrotnie mniejsze niż elastyczny aluminium. Jest odporna na wilgoć, nie koroduje, nie chłonie zapachów. Jej jedyną słabością jest sztywność: każda zmiana kierunku wymaga gotowej kształtki, kolana 45° lub 90°. To jednocześnie zaleta, bo kształtka zapewnia laminarny przepływ i niski hałas (32-35 dB przy wydatku 100 m³/h).

Elastyczny przewód aluminiowy, nazywany też fleksem, wygrywa tam, gdzie trasa jest kręta albo biegnie między belkami stropu. Sprzedaje się go w odcinkach do 3 metrów, zwykle w zwojach po 10 m. Ścianka wewnętrzna jest pofałdowana, co generuje opory 2,5-3,5 Pa/m i podnosi hałas o 8-10 dB względem PVC. Folga aluminiowa jest cienka, więc przy intensywnym przepływie drga i potęguje efekt. Tego typu kanał stosuje się jako ostatnie 30-50 cm przy wentylatorze, jako kompensator drgań i ułatwienie podłączenia.

Stal ocynkowana sprawdza się w budynkach wielorodzinnych z kominami wentylacyjnymi, które wymagają odporności ogniowej. Ma ściankę chropowatą, co zwiększa opory, ale jednocześnie tłumi hałas. Jej zaletą jest sztywność i trwałość: kanał z blachy ocynkowanej 0,5 mm wytrzymuje 25-30 lat bez konserwacji. Wadą jest masa i cena, dwu-, trzykrotnie wyższa od PVC.

Aluminium sztywne to kompromis między stalą a PVC. Ma gładką ściankę, średnie opory, lekko wyższą cenę niż PVC. Sprawdza się przy widocznych odcinkach, bo można je malować na kolor ściany.

Kiedy nie stosować elastycznego aluminium

Przy trasach dłuższych niż 1,5 m sam flejs drastycznie obniża wydajność. Przy różnicy ciśnień większej niż 80 Pa (to długa trasa z dwoma kolanami) folga może się skręcać, tworząc dodatkowe opory i hałasując przy każdym włączeniu wentylatora. Stosować go wyłącznie jako krótki łącznik przy wentylatorze lub jako kompensator drgań między sztywnym PVC a obudową silnika.

Kiedy PVC jest złym wyborem

Przy przejściach przez strefy o wymaganej odporności ogniowej, na przykład przez strop między kondygnacjami w budynku wielorodzinnym, czyste PVC nie spełnia wymagań Warunków Technicznych 2021. Tam potrzebny jest kanał stalowy z certyfikatem odporności ogniowej EI 30 lub EI 60, albo PVC owinięte specjalną taśmą pęczniejącą.

Montaż rury do wentylatora łazienkowego krok po kroku

Poprawny montaż to połowa sukcesu. Zmierz trasę od wylotu wentylatora do kratki wentylacyjnej w ścianie lub stropie. Dodaj 10% zapasu na cięcie i błędy. Przygotuj kształtki, obejmy, uszczelkę i taśmę aluminiową. Wentylator łazienkowy montuje się w kanale o średnicy takiej samej jak jego króciec, najczęściej 100 lub 125 mm.

Krok 1. Trasowanie i cięcie. Trasę wytyczaj od wentylatora do kratki, nigdy odwrotnie. Minimalny promień gięcia dla PVC sztywnego to 1,5 średnicy, czyli 150 mm dla fi 100 i 187 mm dla fi 125. Cięcie wykonaj piłką do metalu, krawędź oczyść nożem, żeby zadzior nie blokował przepływu. Każdy fragment mierz osobno, bo strop i ściana rzadko są idealnie prostopadłe.

Krok 2. Łączenie odcinków. Połączenia kielichowe PVC uszczelnia się gumową uszczelką lub mlekiem PCV. W łazience obowiązuje uszczelka, bo mleko po roku kontaktu ze skroplinami może pękać. Odcinki wsuwaj do oporu, nie na wcisk, i blokuj obejmą montażową co 1,2 m. Bez obejmy kanał przy wysokiej temperaturze latem rozszerza się i wypada z kielicha.

Krok 3. Uszczelnienie i izolacja akustyczna. Każde połączenie oklej taśmą aluminiową. Nie stosuj taśmy PCV, bo po dwóch latach odkleja się w wilgoci. Tam, gdzie kanał przechodzi przez sufit podwieszany, owiń go matą akustyczną z wełny mineralnej 30 mm, by wyciszyć szum wentylatora w pokojach piętro wyżej.

Krok 4. Montaż kratki i zaworu zwrotnego. Kratka wentylacyjna w ścianie zewnętrznej lub w szybie powinna mieć zawór zwrotny. Bez niego zimą ciąg wsteczny wciąga do łazienki powietrze z sąsiedniego mieszkania. Zawór montuje się w kratce lub jako osobny element tuż przy kratce, nie przy wentylatorze.

Krok 5. Próba szczelności. Przed zamknięciem sufitu podwieszanego włącz wentylator na 10 minut. Dłonią sprawdź, czy przy każdym połączeniu nie czujesz podmuchu. Wszelkie nieszczelności to mostki termiczne, które zimą skroplinami oblewają izolację i kapią na sufit.

Checklista przed zakupem

• Kubatura łazienki (długość × szerokość × wysokość)
• Lokalizacja wylotu wentylacyjnego (ściana zewnętrzna, szyb wewnętrzny)
• Długość trasy z rozwinięciem na kolana i łuki
• Typ wentylacji (grawitacyjna, mechaniczna wywiewna, mechaniczna nawiewno-wywiewna)
• Wymagana średnica wg powyższej tabeli
• Liczba kolan i ich kąt (45° czy 90°)
• Materiał ścian i stropu (betony, cegła, karton-gips) wpływa na dobór uchwytów

Schemat trasy wentylacji

Typowa trasa wentylatora do kratki wygląda tak:

   [wentylator]───100 cm PVC───→[kolano 90°]───80 cm PVC───→[trójnik rewizyjny]───50 cm PVC───→[kratka z zaworem]

Trójnik rewizyjny pozwala wyciągnąć z kanału kurz i tłuszcz, który po dwóch latach zaczyna tłumić przepływ.

Najczęstsze błędy przy wyborze rury do wentylatora łazienkowego

Błąd 1: Średnica 100 mm dla łazienki powyżej 6 m². To najczęstsza pomyłka przy wymianie starego kanału grawitacyjnego na nowy z wentylatorem. Stary szyb grawitacyjny był zaprojektowany na krotność 3 wymian, wentylator daje krotność 8-10. Wąski kanał przy mocnym wentylatorze generuje gwizd i wsteczny ciąg.

Błąd 2: Brak izolacji na odcinku w strefie zimnej. Gdy kanał biegnie przez strefę nieogrzewaną, na przykład przez poddasze, różnica temperatur skropli parę wodną w środku kanału. Woda kapie na strop, powstają zacieki, a z czasem grzyb. Rozwiązanie to otulina z pianki PE 9 mm lub wełna mineralna 30 mm.

Błąd 3: Zbyt wiele kolan 90°. Każde kolano 90° to 10-15% straty wydajności. Przy czterech kolanach nawet fi 150 mm spada do wydajności fi 100 mm. Planuj trasę z maksymalnie dwoma łukami.

Błąd 4: Elastyczny przewód jako cały kanał. Fleks aluminiowy na całej długości 3 m to gwarancja szumu i spadku wydajności o 40-50%. Stosować go wyłącznie jako ostatni odcinek przed wentylatorem.

Błąd 5: Brak zaworu zwrotnego. Bez zaworu zwrotnego powietrze z kanału ogólnego wraca do łazienki. W domach z rekuperacją to też droga dla kondensacji zimą. Zawór zwrotny powinien być przy kratce wywiewnej, a nie przy wentylatorze.

Wpływ wyboru materiału na wentylację grawitacyjną i mechaniczną

Wentylacja grawitacyjna wymaga kanału o jak najniższych oporach, bo ciąg naturalny daje różnicę ciśnień zaledwie 5-10 Pa. Sztywny PVC fi 125 mm lub fi 150 mm jest tu obowiązkowy. Elastyczny aluminium po prostu nie odciągnie powietrza bez wentylatora.

Wentylacja mechaniczna z wentylatorem osiowym lub kanałowym daje różnicę ciśnień 80-250 Pa. Tu można sobie pozwolić na elastyczne odcinki, ale nie na rezygnację z uszczelnienia. Każda nieszczelność przy nadciśnieniu wdmuchuje kurz w sufit.

Przepisy i normy

Minimalny wydatek wentylacji w łazienkach reguluje norma PN-83/B-03430 oraz Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225). Łazienka bez okna wymaga wentylacji mechanicznej o wydatku co 50 m³/h dla pomieszczenia do 8 m², a dla większych co 90 m³/h. W domach z wentylacją hybrydową wartość tę zwiększa się do 120 m³/h w godzinach szczytu.

Uwaga: przy przejściach przez stropy międzykondygnacyjne w budynkach wielorodzinnych kanał musi mieć odporność ogniową zgodną z rozporządzeniem. W praktyce oznacza to albo kanał stalowy z atestem, albo kanał PVC owiniętego taśmą pęczniejącą przy przejściu przez strop. Brak tej ochrony dyskwalifikuje odbiór budynku.

Konkretne kanały z oferty dystrybutorów

Przy łazienkach 6-8 m² najczęściej wybieranym rozwiązaniem są kanały PVC fi 100 mm o długości 100 cm oraz fi 125 mm w długościach 100 i 150 cm. Biały kolor pasuje do większości sufitów podwieszanych bez malowania.

Fi 100 mm sprawdza się w małych łazienkach, toaletach i kuchniach z oknem. Fi 125 mm to optymalny wybór dla łazienek z prysznicem bez brodzika, gdzie wilgoć generowana jest intensywnie i przez kilkanaście minut. W ofercie dystrybutorów działających w segmencie DIY kanały PVC białe okrągłe fi 100 mm mają cenę rzędu 30-45 zł za odcinek 100 cm, fi 125 mm 40-55 zł za odcinek 100 cm i 55-75 zł za odcinek 150 cm.

Ścieżka decyzyjna w trzech krokach

Zmierz kubaturę łazienki. Pomnóż razy 6, by uzyskać minimalny wydatek w m³/h. Dobierz średnicę wg tabeli powyżej, uwzględniając liczbę kolan i długość trasy. Zaplanuj materiał kanału i liczbę kształtek.

Dla łazienki 6 m² bez okna z wentylatorem 100 m³/h, trasa 2,5 m z jednym kolanem 90°, optymalny zestaw to: kanał PVC fi 125 mm o łącznej długości 2,5 m, kolano 90° z uszczelką, kratka z zaworem zwrotnym, mata akustyczna 30 mm. Łączny koszt materiałów 150-220 zł. Montaż własny zajmuje 2-3 godziny.

Dla łazienki 4 m² z oknem, wentylacja grawitacyjna, trasa prosta 1,5 m: wystarczy kanał PVC fi 100 mm, dwa odcinki 100 cm, kratka grawitacyjna bez zaworu. Łączny koszt 80-110 zł. Tu komplikowanie systemu nie ma sensu, bo okno i tak zapewnia wymianę powietrza.

Źródła danych i norm

Wydatek wentylacji i krotność wymian: norma PN-83/B-03430 „Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania".

Wymagania dla budynków: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225, § 57-§ 60).

Odporność ogniowa kanałów: PN-EN 1366-1 „Badania odporności ogniowej instalacji technicznych. Część 1: Kanały wentylacyjne".

Parametry akustyczne wentylatorów i kanałów: norma PN-EN ISO 5136 „Akustyka. Określanie poziomu mocy akustycznej emitowanej przez urządzenia wentylacyjne w warunkach quasi-swobodnego pola nad płaszczyzną odbijającą dźwięk".
