Schemat podłączenia: wentylator łazienkowy z czujnikiem wilgotności

Wentylator łazienkowy z czujnikiem wilgotności automatycznie reaguje na parę wodną, zapobiegając pleśni i zapewniając świeże powietrze. Podłączenie wymaga ostrożności z instalacją elektryczną trójprzewodową, w tym fazą L, neutralnym N i uziemieniem PE. Artykuł prowadzi krok po kroku przez bezpieczeństwo, unboxing, przygotowanie przewodów, schemat zacisków, montaż elektroniki ZW typ 1, konfigurację progu higrostatu oraz testy. Dzięki higrostatowi urządzenie włącza się powyżej ustawionego poziomu wilgotności, a timer przedłuża pracę. Zewnętrzny włącznik umożliwia ręczne sterowanie. Ta instrukcja ma charakter informacyjny – montaż najlepiej powierzyć elektrykowi.

• Bezpieczeństwo przed podłączeniem wentylatora z higrostatem
• Unboxing wentylatora łazienkowego z czujnikiem wilgotności
• Przygotowanie przewodów w instalacji łazienkowej
• Schemat podłączenia L N PE do listwy zaciskowej
• Montaż elektroniki ZW typ 1 w wentylatorze
• Konfiguracja progu wilgotności i wyłącznika czasowego
• Testowanie czujnika wilgotności po podłączeniu
• Pytania i odpowiedzi: Schemat podłączenia wentylatora łazienkowego z czujnikiem wilgotności

Bezpieczeństwo przed podłączeniem wentylatora z higrostatem

Podłączanie wentylatora z higrostatem zaczyna się od wyłączenia prądu w instalacji. Zawsze sprawdź napięcie miernikiem, by uniknąć porażenia. Instalacja trójprzewodowa z L, N i PE wymaga znajomości norm elektrycznych. Wentylator NOMIA ZW montuje się w otworze ściennym o średnicy 100-150 mm. Narzędzia jak śrubokręt izolowany i kombinerki chronią przed wypadkami. Pamiętaj, że wilgoć w łazience zwiększa ryzyko – sucha powierzchnia to podstawa.

Odłącz główny wyłącznik na tablicy rozdzielczej i potwierdź brak napięcia na przewodach wychodzących ze ściany. Użyj testera bezdotykowego do wstępnej weryfikacji. Załóż rękawice ochronne i okulary, szczególnie przy starszych instalacjach. Higrostat w wentylatorze nie wpływa na bezpieczeństwo podłączenia – skup się na przewodach. Jeśli przewody są stare, oceń ich stan wizualnie. Bezpieczeństwo gwarantuje spokojną pracę.

Kroki wstępne bezpieczeństwa

• Wyłącz zasilanie w rozdzielnicy i zablokuj dostęp.
• Sprawdź napięcie multimetrem na L i N.
• Oczyść miejsce montażu z wilgoci i kurzu.
• Przygotuj schemat instalacji łazienkowej.
• Upewnij się, że nikt nie włączy prądu przypadkowo.

W łazienkach wilgoć potęguje zagrożenia, więc wentylator z czujnikiem wilgotności instaluj w suchy dzień. Normy PN-EN 60335-2-80 określają wymagania dla urządzeń wentylacyjnych. Jeśli instalacja nie ma PE, skonsultuj z elektrykiem – uziemienie chroni przed zwarciami. Wentylator waży około 0,5 kg, co ułatwia manewrowanie. Zawsze dokumentuj pracę zdjęciami przed i po. To buduje pewność.

Zobacz także: Jak podłączyć wentylator łazienkowy do oświetlenia – schemat

Starsze domy często mają tylko dwa przewody, ale higrostat wymaga pełnej trójki dla pełnej funkcjonalności. Unikaj przedłużaczy – podłącz bezpośrednio do puszki. Jeśli zauważysz iskrzenie lub zapach spalenizny, przerwij i wezwij specjalistę. Bezpieczeństwo to nie formalność, lecz podstawa efektywnej wentylacji. Higrostat zadziała tylko przy poprawnym zasilaniu. Zawsze priorytetem jest ochrona użytkownika.

Unboxing wentylatora łazienkowego z czujnikiem wilgotności

Otwórz opakowanie wentylatora NOMIA ZW ostrożnie, by nie uszkodzić elementów. W zestawie znajdziesz obudowę, wirnik, listwę zaciskową i elektronikę ZW typ 1. Czujnik wilgotności to kluczowy moduł reagujący na parę. Instrukcja papierowa opisuje funkcje timera i higrostatu. Sprawdź kompletność – brak części uniemożliwia montaż. Wentylator ma wydajność do 90 m³/h, idealną do łazienki 5-10 m².

Wyjmij elektronikę ZW typ 1, która mieści zaciski L, N, PE. Higrostat kalibruje się w zakresie 40-90% wilgotności względnej. Wirnik z łopatkami zapewnia cichą pracę poniżej 30 dB. Instrukcja zawiera schemat podłączenia do zewnętrznego włącznika. Opakowanie zawiera kołki rozporowe i śruby M4. Ułóż elementy na czystej powierzchni.

Zobacz także: Schemat podłączenia wentylatora łazienkowego – przewodnik

Elementy w zestawie

• Obudowa wentylatora z otworem na czujnik.
• Wirnik i silnik szczotkowy.
• Listwa zaciskowa „czekoladka”.
• Elektronika ZW typ 1 z higrostatem.
• Instrukcja i schemat.
• Mocowania montażowe.

Zweryfikuj oznaczenia na zaciskach – L to brązowy przewód fazy. Czujnik wilgotności to kondensator reagujący na wilgoć powietrza. Timer przedłuża pracę do 30 minut po spadku wilgotności. Wentylator jest klasy IPX4, odporny na zachlapania. Jeśli element jest uszkodzony, nie montuj – wymień. Unboxing to moment weryfikacji jakości.

Zestaw waży mniej niż 1 kg, co ułatwia transport. Higrostat automatycznie wyłącza po osiągnięciu progu, oszczędzając energię do 5 W. Sprawdź datę produkcji na obudowie – świeżość gwarantuje niezawodność. Elementy pasują do standardowych puszek ø100 mm. Gotowość po unboxingu to krok do podłączenia. Ciesz się prostotą zestawu.

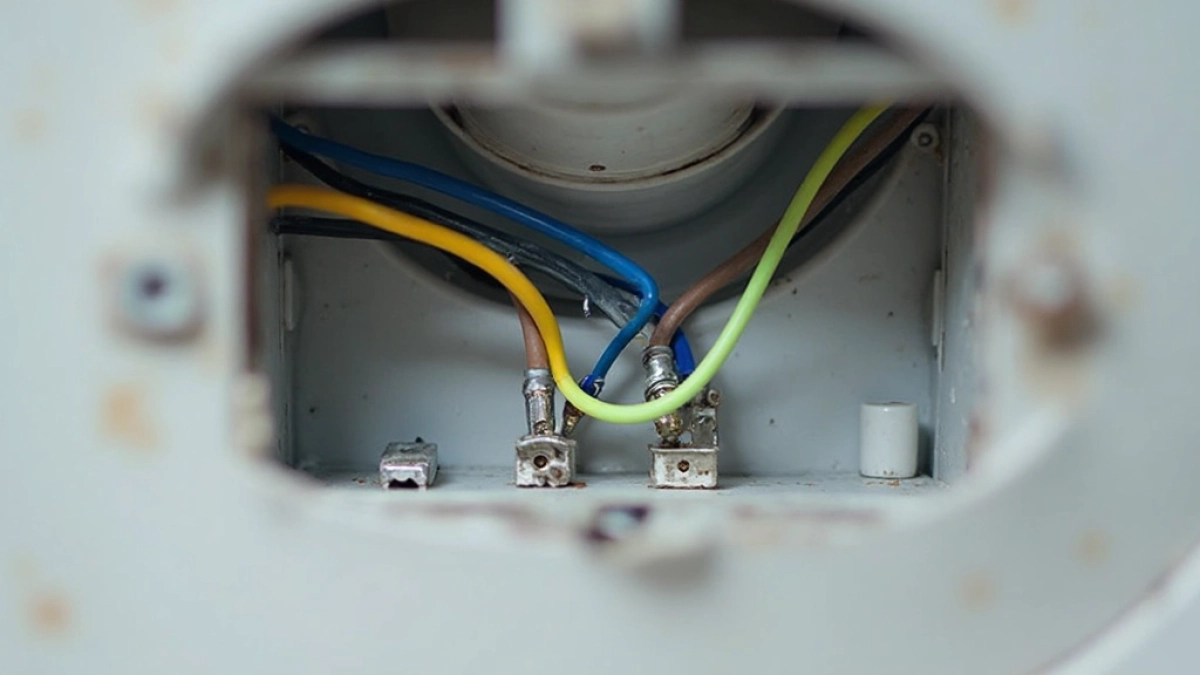

Przygotowanie przewodów w instalacji łazienkowej

Ze ściany wychodzą zazwyczaj trzy przewody: faza L (brązowy), neutralny N (niebieski) i PE (żółto-zielony). Obetnij izolację na końcach o 10 mm, by odsłonić druty miedziane 1,5 mm². Użyj komberek do wyprostowania i usunięcia splotów. Puszka instalacyjna powinna być sucha i głęboka na 50 mm. Zewnętrzny włącznik podłączony do L steruje ręcznie. Przygotowanie trwa 10 minut.

Zobacz także: Schemat podłączenia wentylatora łazienkowego z wyłącznikiem czasowym

Jeśli przewody są splątane, rozdziel je kolorystycznie. W starszych instalacjach PE może być pominięty – wtedy podłącz tylko L i N, ale uziemienie zalecane. Oczyść końce papierem ściernym dla lepszego kontaktu. Długość odsłoniętego drutu to dokładnie 12 mm. Wentylator z higrostatem toleruje napięcie 230V ±10%. Gotowe przewody ułatwiają zaciski.

Narzędzia do przygotowania

• Kombinerki zaciskowe.
• Szczypce do zdejmowania izolacji.
• Multimetr do pomiaru.
• Papier ścierny 400 grit.
• Marker do oznaczeń.

W łazience przewody wychodzą z góry lub boku puszki. Zabezpiecz je taśmą izolacyjną przed zwarciem. Sprawdź ciągłość obwodu multimetrem – oporność poniżej 1 Ω. Higrostat nie wymaga dodatkowego okablowania. Przygotowane przewody pasują do listwy zaciskowej. To fundament stabilnego połączenia.

Zobacz także: Schemat podłączenia wentylatora łazienkowego z higrostatem

Dla zewnętrznego włącznika faza L przerywa obwód przed wentylatorem. Obetnij nadmiar drutu, zostawiając 15 cm luzu. Unikaj naciągania – to powoduje awarie. Kolory przewodów normują PN-IEC 60446. Przygotowanie minimalizuje błędy podłączenia. Przejdź do schematu z pewnością.

Instalacja trójprzewodowa zapewnia bezpieczeństwo – PE odprowadza upływy. Jeśli druty są utlenione, przetrzyj je alkoholem izopropylowym. Długość kabla od puszki do zacisków to 20 cm. Wentylator z czujnikiem wilgotności działa na standardowym obwodzie 16A. Gotowość przewodów to sukces połowy pracy.

Schemat podłączenia L N PE do listwy zaciskowej

Podłącz przewody do listwy zaciskowej w kolejności: L do zacisku fazy, N do neutralnego, PE do uziemienia. Listwa „czekoladka” ma śrubki z momentem 0,5 Nm. Najpierw włóż drut, potem dokręć. Schemat pokazuje L z włącznika, N stały, PE wspólny. Wentylator NOMIA ZW ma zaciski oznaczone symbolami. To proste połączenie trójprzewodowe.

Użyj śrubokręta płaskiego 3 mm do zacisków. Dokręć mocno, ale bez przesady – nadmiar zgniata drut. Sprawdź wizualnie brak luźnych połączeń. Higrostat pobiera prąd z L-N. Zewnętrzny włącznik działa równolegle z czujnikiem. Schemat zapewnia automatykę i ręczne sterowanie.

Tabela podłączenia

• Włóż drut do otworu zacisku.
• Dokręć śrubkę po kolei L, N, PE.
• Potrząśnij – brak luzu.
• Podłącz listwę do elektroniki.

Schemat zakłada puszkę z trzema otworami. Jeśli brak PE, zostaw zacisk pusty, ale dopełnij normy. Podłączenie trwa 5 minut. Wentylator z higrostatem startuje po podaniu L. Wizualny schemat w instrukcji potwierdza. Bezbłędne zaciski gwarantują działanie.

Wielokrotne zaciski pozwalają na przedłużenie. Dokręcanie sekwencyjne zapobiega zwarciom. Po podłączeniu izoluj nagie końce. Czujnik wilgotności integruje się z listwą. Schemat jest uniwersalny dla łazienek. Przejdź do montażu elektroniki.

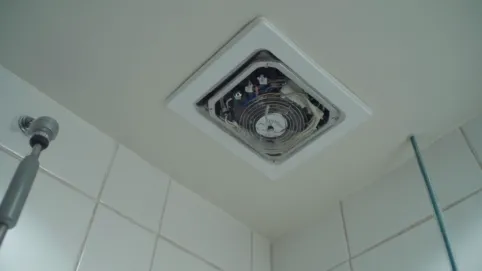

Montaż elektroniki ZW typ 1 w wentylatorze

Wsuń elektronikę ZW typ 1 do obudowy wentylatora, zatrzaskując na klik. Podłącz listwę zaciskową do gniazd na płycie. Silnik wentylatora łączy się wtyczką 2-pinową. Higrostat to sensor na froncie. Montaż w otworze ściennym ø124 mm. Użyj kołków do fixacji.

Umieść wirnik na osi silnika, wciskając aż stop. Elektronika ZW typ 1 ma diodę LED sygnalizującą pracę. Podłącz przewody od listwy do pinów J1-L, J2-N, J3-PE. Obudowa wentylatora zakrywa puszkę. Montaż pionowy lub poziomy. To integruje higrostat z mechaniką.

Kroki montażu elektroniki

• Włóż płytę ZW do slotu obudowy.
• Podłącz listwę do zacisków J.
• Zamontuj wirnik na silniku.
• Wsuń całość do otworu ściennego.
• Dokręć śruby montażowe.
• Sprawdź szczelność.

Elektronika waży 50 g, nie obciąża konstrukcji. Czujnik wilgotności kalibruje fabrycznie. Wentylator obraca się z 2500 RPM. Montaż trwa 15 minut. Pokrywa dekoracyjna ukrywa zaciski. Gotowy moduł czeka na konfigurację.

W otworze ściennym kanał wentylacyjny musi być prosty na 1 m. ZW typ 1 obsługuje timer 5-30 min. Podłączanie wtyczek jest bezśrubowe. Higrostat reaguje w 30 sekund. Montaż kończy się testem wizualnym. Przejdź do ustawień.

Obudowa IP44 chroni elektronikę. Silnik z termistorem zapobiega przegrzaniu. Montaż w wilgotnej łazience wymaga suszarki. ZW typ 1 to moduł plug-and-play. Stabilność zapewniają 4 śruby. Funkcjonalność pełna po włożeniu.

Konfiguracja progu wilgotności i wyłącznika czasowego

Na elektronice ZW typ 1 ustaw pokrętło higrostatu na 65-75% RH dla łazienki. Timer reguluj z 5 do 25 minut po spadku wilgotności. Przełącznik funkcji wybiera tryb auto lub ręczny. Naciśnij reset do fabrycznych ustawień. Konfiguracja przed włączeniem prądu. To optymalizuje wentylację.

Pokrętło RH obracaj zgodnie z instrukcją – skala 40-100%. Timer wydłuża pracę, usuwając resztki pary. Zewnętrzny włącznik nadpisuje higrostat. Ustawienia zapisują się trwale. Wentylator startuje przy przekroczeniu progu w 10 s. Dostosuj do wilgotności pomieszczenia.

Ustawienia krok po kroku

• Ustaw higrostat na 70% RH.
• Wybierz timer 15 min.
• Przełącznik na AUTO.
• Potwierdź LED.
• Dostosuj po teście.

Wilgotność 70% to optimum przeciw pleśni. Timer zapobiega częstym startom. Konfiguracja nie wymaga narzędzi. ZW typ 1 ma histerezę 5%. Ustawienia wpływają na zużycie do 3 W/h. Idealne dla codziennego użytku.

W dużych łazienkach podnieś próg do 80%. Timer krótszy w suchych klimatach. Przełącznik ręczny testuj osobno. Konfiguracja trwa 2 minuty. Higrostat mierzy dokładnie ±3%. Pełna automatyka gotowa.

Testowanie czujnika wilgotności po podłączeniu

Włącz prąd i sprawdź start wentylatora ręcznym włącznikiem. Wprowadź parę z prysznica – higrostat powinien włączyć w 20 s. Mierz wilgotność higrometrem zewnętrznym dla weryfikacji. Timer przedłuży pracę po wyjściu pary. LED miga przy aktywności. Test potwierdza schemat.

Nagrzej pomieszczenie suszarką – brak reakcji poniżej progu. Wyłącznik czasowy zatrzyma po ustawionym czasie. Sprawdź hałas poniżej 35 dB. Podłącz multimetrem napięcie na L-N 230V. Czujnik kalibruje się samoczynnie. Pełny test trwa 10 minut.

Testy funkcjonalne

• Ręczny start włącznikiem.
• Para z wody – auto włączenie.
• Timer po spadku RH.
• Brak reakcji na sucho.
• Pomiar prądu 0,2A.
• Sprawdzenie PE ciągłości.

Testuj w realnych warunkach – prysznic na 5 min. Higrostat utrzymuje poniżej 60% po wentylacji. Brak wibracji wskazuje stabilność. Zapisuj wyniki w notesie. Czujnik odporny na kondensat. Sukces to cicha, efektywna praca.

Jeśli nie reaguje, sprawdź zaciski ponownie. Timer resetuj po teście. Wentylator przepuszcza 80 m³/h przy max. Testy weryfikują elektronikę ZW. Wilgotność spada o 20% w 10 min. System gotowy do użytku codziennego.

Pytania i odpowiedzi: Schemat podłączenia wentylatora łazienkowego z czujnikiem wilgotności

• Jak bezpiecznie podłączyć wentylator łazienkowy z czujnikiem wilgotności?

  Zawsze przed montażem odłącz zasilanie elektryczne, aby uniknąć porażenia prądem. Podłącz przewody do zacisków L (faza), N (neutralny) i PE (uziemienie, jeśli dostępne) za pomocą listwy zaciskowej. Instalację powinien wykonać wykwalifikowany elektryk.

• Jaki schemat podłączenia stosować w instalacji trzyprzewodowej z zewnętrznym włącznikiem?

  W typowej instalacji wychodzą przewody: faza (L), neutralny (N) i ewentualnie uziemienie (PE). Podłącz je bezpośrednio do odpowiednich zacisków na wentylatorze NOMIA ZW typ 1. Schemat obejmuje listwę zaciskową (czekoladkę) dla ułatwienia montażu.

• Czy montaż wentylatora z czujnikiem wilgotności wymaga elektryka?

  Tak, instalacja powinna być zawsze wykonana przez wykwalifikowanego elektryka ze względu na prace pod napięciem. Instrukcja ma charakter wyłącznie informacyjny i edukacyjny.

• Jak skonfigurować czujnik wilgotności i wyłącznik czasowy po podłączeniu?

  Po podłączeniu przetestuj urządzenie: ustaw próg wilgotności za pomocą elektroniki ZW typ 1, aktywuj automatyczne włączanie przy wysokiej wilgotności oraz wyłącznik czasowy dla przedłużonego działania po spadku wilgotności. Sprawdź wszystkie funkcje przed użyciem.
