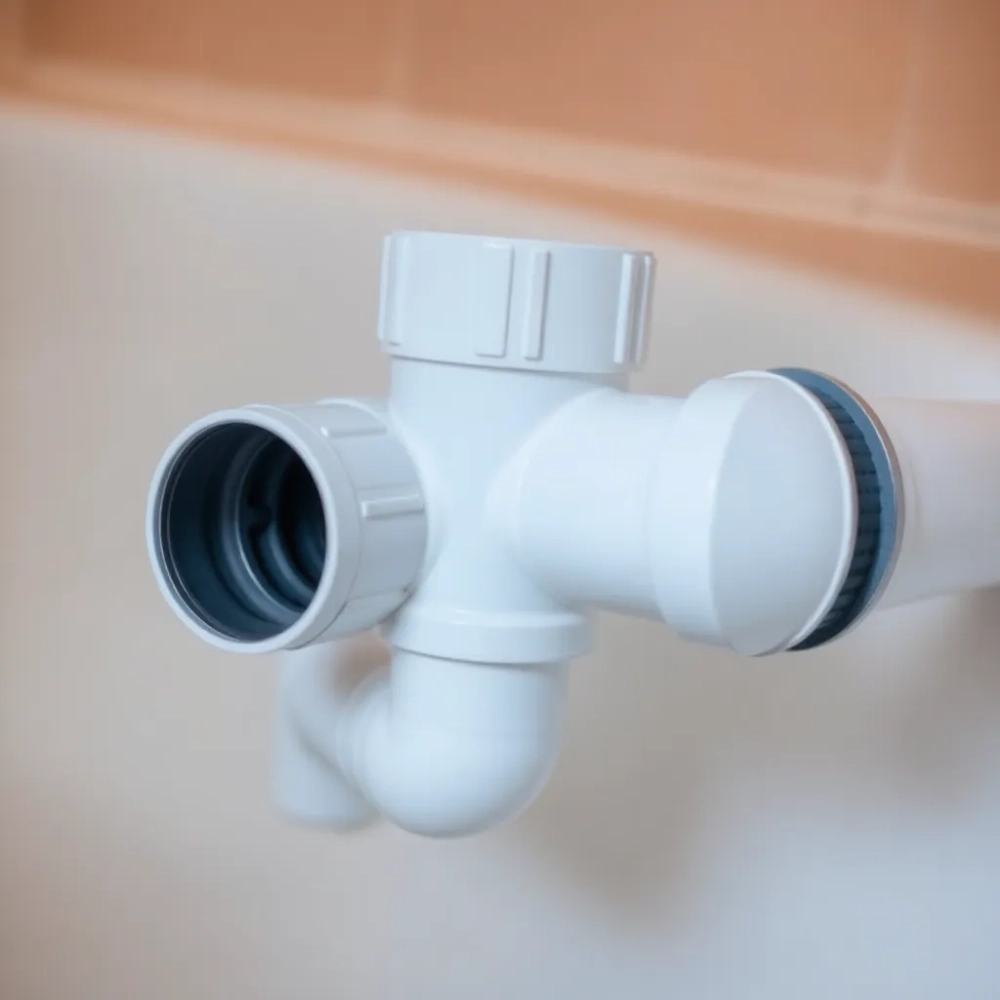

Syfon wannowy Viega: instrukcja montażu krok po kroku
Marzenie o samodzielnym podłączeniu wanny często rozbryka się o pierwszy kontakt z katalogiem producenta, gdzie gęstość skrótów i parametrów przypomina instrukcję obsługi promu kosmicznego. Komplet odpływowo-przelewowy Simplex to właśnie ten element instalacji, który wygląda niepozornie, a potrafi zepsuć nerwowy dzień, gdy uszczelka siądzie milimetr za płasko. Poniżej znajdziesz konkretną mapę montażu, techniczne tło każdej decyzji oraz twarde dane, które pozwalają wyjść z łazienki z suchą podłogą i czystym sumieniem hydraulika-amatora.
- Komplet odpływowo-przelewowy Simplex co warto wiedzieć przed montażem
- Schemat, narzędzia i kolejność montażu syfonu Viega Simplex
- Najczęstsze błędy przy montażu i jak ich uniknąć
- Simplex vs konkurencyjne syfony kiedy wybrać właśnie ten zestaw
Komplet odpływowo-przelewowy Simplex co warto wiedzieć przed montażem
Simplex to zestaw łączący odpływ denny z przelewem bocznym w jedną, zwartą całość o profilu zaledwie 33 mm za ścianką wanny. Tak płaska konstrukcja ratuje sytuacje, gdy wanna stoi w niszy, a glazurnik zostawił między krawędzią a murem mniej miejsca niż standardowe syfony. Decydując się na ten model, kupujesz rozwiązanie zaprojektowane do wanien z otworem odpływowym Ø52 mm i montażu typu wanna-ściana, co wyklucza wanny z hydromasażem wymagające osobnych obiegów.
Kluczową cechą wyróżniającą Simplexa jest niski zamknięcie wodny równe 50 mm, czyli warstwa wody blokująca kanalizacyjne zapachy. Standardowe syfony mają 60 mm, więc różnica wydaje się drobna, lecz w ciasnych zabudowach decyduje o tym, czy wanna wjedzie w planowaną wnękę. Mniejsza kolumna wody oznacza też szybsze opróżnianie, co przy wydajności 0,92 l/s (przy spiętrzeniu 300 mm) przekłada się na ~3,5 minuty dla wanny 180-litrowej.
Przelew boczny działa niezależnie, lecz współpracuje z odpływem przez cięgno Bowdena o długości 560 mm. To długość wystarczająca dla wanien o standardowej głębokości 40-45 cm, choć przy głębszych modelach warto sprawdzić zapas cięgna przed przykręceniem pokrętła. Materiał zestawu to tworzywo sztuczne odporne na chlorowaną wodę oraz zawór zwrotny ze stali nierdzewnej, zabezpieczający przed cofaniem się ścieków przy zalaniu pionu.
Przed zakupem warto wykonać trzy pomiary: średnicę otworu odpływowego (musi wynosić dokładnie 52 mm), odległość tylnej krawędzi wanny od ściany (minimum 33 mm bez izolacji) oraz grubość płytki, jeśli wanny jeszcze nie osadzono. Zignorowanie któregokolwiek z tych wymiarów prowadzi do sytuacji, w której piękny zestaw leży w garażu, a fachowiec jedzie do hurtowni po droższy zamiennik.
Dane techniczne w pigułce
| Parametr | Wartość |
|---|---|
| Wysokość zamknięcia wodnego | 50 mm |
| Wydajność odpływu (spiętrzenie 300 mm) | 0,92 l/s |
| Wydajność przelewu (60 mm nad otworem) | 0,63 l/s |
| Średnica przyłącza | DN 40/50 |
| Materiał korpusu | Tworzywo sztuczne |
| Materiał zaworu | Stal nierdzewna |
| Długość cięgna Bowdena | 560 mm |
| Profil za wanną | 33 mm |
| Kompatybilny otwór odpływowy | Ø52 mm |
Te liczby wyglądają sucho, dopóki nie zestawisz ich z codziennym użyciem. 0,92 l/s oznacza, że wanna 180 l opróżni się w około 3,5 minuty, a przelew 0,63 l/s zadziała, gdy ktoś zapomni zakręcić kran podczas kąpieli dziecka. Średnica DN 40/50 to kompromis: rura odpływowa 40 mm pasuje do istniejącej instalacji w starszych blokach, a 50 mm do nowych pionów zgodnych z normą PN-EN 274.
Schemat, narzędzia i kolejność montażu syfonu Viega Simplex
Instrukcja montażu syfonu wannowego Viega Simplex sprowadza się do ośmiu kroków, ale każdy z nich wymaga zrozumienia fizyki połączenia. Pierwszym etapem jest osadzenie zaworu odpływowego w otworze dennym wanny, z uszczelką wklęsłą do góry, co pozwala na równomierne rozłożenie nacisku przy dokręcaniu nakrętki. Niewłaściwe ułożenie uszczelki to przyczyna 80% przecieków, które pojawiają się dopiero po pierwszej kąpieli.
Narzędzia potrzebne do pracy to klucz płaski 30 mm do nakrętki odpływu, szczypce nastawne do dokręcenia opaski zaciskowej, poziomica krótka 20 cm do ustawienia syfonu oraz kawałek miękkiej szmatki, by nie porysować chromowanego pokrętła. Warto mieć też silikon sanitarny w tubie, choć producent dopuszcza montaż bez niego, o ile uszczelki są czyste i suche.
Kolejność montażu krok po kroku
- Wanna na legarach ustaw wannę na docelowej wysokości, najlepiej na wspornikach regulowanych, by miała 1-2 mm spadku w kierunku ściany.
- Zawór denny włóż uszczelkę, przykręć nakrętkę od spodu kluczem 30 mm, dokręcając do momentu lekkiego oporu (mniej niż się wydaje).
- Syfon i łuk 45° połącz korpus z zaworem, ustaw łuk odpływowy tak, by wejście do kanalizacji nie wymuszało kolanek większych niż 45°.
- Przelew boczny zamontuj rurkę przelewową, łącząc ją z korpusem przez elastyczny wąż i opaskę zaciskową.
- Cięgno Bowdena przeciągnij linkę od pokrętła do zaworu, sprawdzając lekkość pracy bez zacięć.
- Pokrętło i korek przykręć pokrętło do wanny, wkręć korek chromowany do otworu odpływowego.
- Test wodny napełnij wannę do połowy, zakręć korek, odczekaj 10 minut i sprawdź suchą szmatką wszystkie połączenia.
- Uszczelnienie styku wanna-ściana nałóż silikon sanitarny w miejscu styku wanny z glazurą, formując spoinę palcem zwilżonym w wodzie z mydłem.
Momenty dokręcania nakrętek tworzywowych rządzą się prostą zasadą: lepiej za słabo niż za mocno. Nadmierna siła powoduje pęknięcie gwintu lub deformację uszczelki, a wyciek pojawia się dopiero po nagrzaniu od gorącej wody, gdy tworzywo rozszerza się nierównomiernie. Jeśli po dokręceniu palcami czujesz opór, dokręć kluczem o ćwierć obrotu i zakończ.
Kiedy użyć dłuższego cięgna
Standardowe cięgno 560 mm pokrywa większość wanien, ale głębokie modele 50 cm (np. wolnostojące) mogą wymagać przedłużenia o 100-200 mm. W takim przypadku sprawdź, czy producent oferuje przedłużki w tym samym gwincie, bo łączenie cięgien o różnym skoku prowadzi do luzów i trzasków przy otwieraniu korka.
Najczęstsze błędy przy montażu i jak ich uniknąć
Pierwszy grzech instalatorów-amatorów to montowanie syfonu przed ostatecznym ustawieniem wanny. Kiedy wanna stoi na nóżkach, łatwo ją przesunąć o kilka milimetrów, a sztywno połączony odpływ wtedy pęka na łączeniu z kanalizacją. Dlatego syfon podłączaj dopiero po zakończeniu glazurowania i sprawdzeniu poziomu wanny, najlepiej z warstwą wody na dnie przez 15 minut.
Drugi błąd to zbyt ciasne zagięcie elastycznego węża przelewowego. Rurka ma wytrzymać zagięcie, ale promień poniżej 5 cm zmniejsza przekrój i obniża wydajność przelewu o 30-40%. To groźne zwłaszcza przy dzieciach, które potrafią otworzyć kran na pełny przepływ, zanim zdążysz wrócić do łazienki.
Wskazówka: Po montażu zostaw dostęp do syfonu przez klapkę rewizyjną. Syfon wannowy nie jest wieczny, a wymiana uszczelki po 5-8 latach jest łatwiejsza, gdy nie trzeba kuć glazury.
Trzeci problem to brak uszczelnienia styku zaworu z wanną. Wielu montażystów ufa wyłącznie gumowej uszczelce, ale wanien akrylowych o chropowatej powierzchni dodatkowy pierścień silikonu sanitarnego zapobiega mikroprzeciekom. Wystarczy cienki sznur silikonu o grubości 2 mm nałożony na rant zaworu przed wkręceniem od spodu.
Czwarty błąd wynika z pośpiechu przy podłączaniu do pionu kanalizacyjnego. Zbyt duże naprężenie rury odpływowej przenosi się na syfon i po kilku tygodniach powoduje pęknięcie korpusu. Rozwiązanie to elastyczny łącznik kanalizacyjny, który kompensuje ruchy i osiadanie wanny podczas kąpieli.
Ostrzeżenie: Nie stosuj Simplexa w wannach z hydromasażem. Wydajność 0,92 l/s nie nadąża za pompą hydromasażu o przepływie 1,5-2 l/s, co prowadzi do cofania się wody przez przelew i zalania podłogi.
Simplex vs konkurencyjne syfony kiedy wybrać właśnie ten zestaw
Simplex walczy na rynku z kilkoma godnymi rywalami, głównie modelami Alcaplast A504, Kessel Aerlux i Hansgrohe Flowstar. Każdy z nich ma profil 35-40 mm za wanną, więc Simplex wygrywa tam, gdzie liczy się każdy milimetr. Cena zestawu Simplex oscyluje wokół 280-320 zł, drożej niż Alcaplast (180-220 zł), ale tańsza niż Hansgrohe (400-450 zł).
| Model | Profil za wanną | Wydajność odpływu | Cena orientacyjna (PLN) | Gwint przyłącza |
|---|---|---|---|---|
| Viega Simplex 6168.4PL | 33 mm | 0,92 l/s | 280-320 | DN 40/50 |
| Alcaplast A504 | 40 mm | 0,85 l/s | 180-220 | DN 40 |
| Kessel Aerlux | 38 mm | 0,88 l/s | 320-360 | DN 50 |
| Hansgrohe Flowstar | 36 mm | 0,95 l/s | 400-450 | DN 50 |
Simplex ma sens, gdy wanna stoi w ciasnej wnęce, a Ty chcesz uniknąć kucia ściany. Jego budowa jest prostsza niż Multiplex czy Tempoplex z tej samej stajni, co przekłada się na łatwiejszy serwis i tańsze części zamienne. Z drugiej strony, jeśli szukasz rozwiązania z automatycznym korkiem Click-Clack zamykanym przyciskiem, musisz dokupić osobno, bo podstawowy Simplex ma klasyczny korek na łańcuszku.
Kiedy wybrać Simplex
Łazienka w bloku z lat 70. i 80., nisza wanna-ściana, ograniczony budżet na pełną wymianę instalacji. Potrzebujesz profilu 33 mm, by wanna wjechała w zaplanowane miejsce bez przeróbek glazury.
Kiedy wybrać coś innego
Wanna z hydromasażem wymaga wydajności powyżej 1,2 l/s, a luksusowy projekt łazienki potrzebuje korka Click-Clack zintegrowanego z pokrętłem. W takich sytuacjach lepszy będzie Tempoplex lub Hansgrohe Flowstar.
Słowniczek skrótów
- DCB Długość Całkowita Bowdena, obejmuje pancerz i cięgno razem z końcówkami.
- WS Wanna Standardowa, otwór odpływowy Ø52 mm, bez systemu masażu.
- W52 symbol otworu odpływowego o średnicy 52 mm.
- DN średnica nominalna rury przyłączeniowej w milimetrach (40 lub 50).
- EN 274 norma europejska określająca wymagania dla syfonów domowych.
Przed ostatecznym zakupem odpowiedz na trzy pytania: czy wanna ma otwór Ø52 mm, czy za wanną jest minimum 33 mm wolnego miejsca i czy zależy Ci na klasycznym korku czy systemie Click-Clack. Pozytywne odpowiedzi na pierwsze dwa to warunek konieczny, trzecie zależy od preferencji domowników.
Norma PN-EN 274 regulująca syfony domowe narzuca minimalną wydajność 0,6 l/s dla odpływu i 0,4 l/s dla przelewu. Simplex spełnia ją z zapasem, co oznacza, że nawet po kilku latach użytkowania i lekkim zużyciu uszczelek zachowa parametry. W praktyce pierwsze objawy zużycia to wolniejsze odprowadzanie wody, a nie nagłe zatkanie.
Trzy sytuacje, w których Simplex to jedyny sensowny wybór
Remont starej łazienki z wanną 150-160 cm w wnęce, gdzie glazurnik nie zostawił zapasu na grubszy syfon. Wymiana wanny na model o identycznych wymiarach, ale z przelewem w innym miejscu wymaga właśnie krótkiego cięgna 560 mm. Wreszcie sytuacja, gdy zależy Ci na 5-letniej gwarancji producenta i dostępności oryginalnych części w autoryzowanych punktach serwisowych na terenie całego kraju.
Źródła danych i normy
- PN-EN 274:2002 Syfony do urządzeń sanitarnych. Wymagania i metody badań.
- Katalog techniczny producenta zestawu Simplex (numer katalogowy 6168.4PL).
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, z późn. zm.).
- Strona producenta: viega.pl (karta produktu oraz instrukcja montażowa).
- Materiały własne z praktyki montażowej w budynkach wielorodzinnych z lat 1975-1995.
