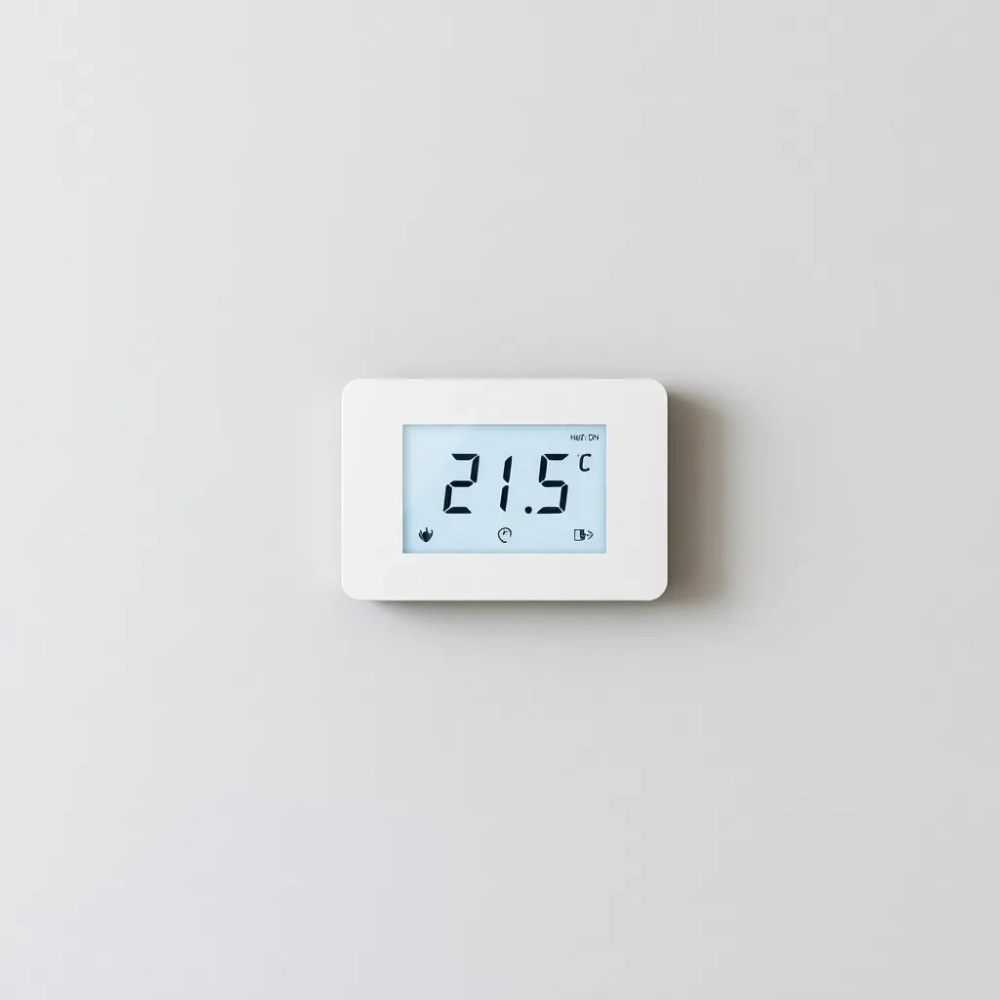

Termostat do pieca Ferroli na pellet: podłącz i zapomnij

Jeśli obecny regulator działa, ale chcesz sterować piecem na pellet z telefonu, właściwym rozwiązaniem będzie termostat pokojowy do pieca na pellet Ferroli z bezpotencjałowym stykiem COM-NO, a nie popularny model z wejściem pod czujnik temperatury. Nowe urządzenie nie musi należeć do tej samej marki co kocioł, lecz musi zgłaszać zapotrzebowanie na ciepło dokładnie w sposób zrozumiały dla sterownika. Pora podłączyć je właściwie, bo jeden błędny przewód może zatrzymać ogrzewanie albo uszkodzić płytę kotła.

• Jak działa termostat pokojowy w piecu Ferroli
• Jak podłączyć termostat do kotła Ferroli krok po kroku
• Diagnostyka, gdy termostat WiFi nie uruchamia kotła
• Termostat WiFi do kotła Ferroli: który wybrać i na co uważać
• Regulator pokojowy czy moduł smart: co lepiej działa z Ferroli?
• Co sprawdzić przed zakupem termostatu
• Który termostat wybrać, jeśli nie chcesz czytać

Jak działa termostat pokojowy w piecu Ferroli

Wejście termostatu w sterowniku kotła zwykle pełni rolę zwykłego, bezprądowego przełącznika. Gdy termostat zwiera zaciski, sterownik odczytuje sygnał grzania i uruchamia palnik. Po rozwarciu styku kocioł przechodzi do wygaszania lub oczekiwania, zależnie od ustawień.

Na listwie oznaczenia COM, NO, a czasem N i O, oznaczają kolejno punkt wspólny oraz zacisk normalnie otwarty. Nie są to wyjścia zasilające. Nie powinno się do nich podawać napięcia sieciowego 230 V, chyba że instrukcja danego urządzenia wyraźnie przewiduje taki układ.

Uwaga. Sterownik Ferroli oczekuje bezpotencjałowego sygnału COM-NO. Podanie 230 V może zniszczyć wejście kotła i stworzyć poważne zagrożenie porażeniem. Brak symbolu przekaźnika albo styku bezpotencjałowego na obudowie termostatu oznacza rezygnację z zakupu, mimo atrakcyjnej ceny.

Tani termostat z sondą NTC mierzy temperaturę, ale jego zaciski nie zawsze są suchym stykiem. Niektóre modele podają napięcie na czujnik albo mają logikę przeznaczoną wyłącznie dla ogrzewania podłogowego. Dlatego cena nie decyduje o zgodności, lecz opis wyjścia przekaźnikowego i schemat okablowania.

Jak podłączyć termostat do kotła Ferroli krok po kroku

Przed otwarciem sterownika odłącz zasilanie kotła i upewnij się, że obwód został zabezpieczony przed przypadkowym włączeniem. Wyłącznik powinien być widoczny, a przewody sieciowe oznaczone zgodnie z dokumentacją techniczno-ruchową. Zdjęcie pokrywy pod napięciem zwiększa ryzyko zwarcia oraz porażenia.

Prosty schemat połączenia
[zacisk COM kotła] ───── [zacisk COM termostatu]
[zacisk NO kotła] ───── [zacisk NO termostatu]

Znajdź w dokumentacji lub na płycie sterownika wejście oznaczone jako termostat, COM, NO, N albo O. Przyłóż odpowiednią żyłę przewodu dwużyłowego do zacisku COM, a drugą do NO. Termostat nie wymaga połączenia z przewodem ochronnym, ponieważ otrzymuje zasilanie we własnej obudowie albo z baterii.

Polaryzacja takiego połączenia zwykle nie ma znaczenia, bo COM i NO tworzą jedynie zestyk. Mimo to warto prowadzić przewód zgodnie ze schematem i dokumentacją konkretnej płytki, ponieważ niektóre wersje elektroniczne mogą rozróżniać zaciski wejściowe. Nie opieraj decyzji wyłącznie na oznaczeniu nadrukowanym na płycie, jeśli DTR podaje inny układ.

Po zamknięciu pokrywy włącz zasilanie, ustaw na kotle żądaną temperaturę i wymuś grzanie termostatem. Na ekranie powinien pojawić się sygnał zapotrzebowania, a palnik powinien przejść procedurę rozruchu. Gdy urządzenie odwrotnie pokazuje osiągnięcie temperatury, sprawdź tryb pracy i zestyk COM-NO.

Najczęstsze błędy podczas montażu

Najłatwiej pomylić styk COM z NC. Normalnie otwarty NO pozostaje rozwarty bez sygnału, natomiast NC zwiera obwód w stanie spoczynkowym. Wpięcie przewodu do NC może utrzymywać pozorne zapotrzebowanie na ciepło i powodować niekontrolowane uruchamianie palnika.

• Brak zasilania termostatu sieciowego, mimo że kocioł ma napięcie, ponieważ urządzenia wymagają osobnego zasilacza 5 V lub 230 V.
• Odwrotne wpięcie przewodów w termostat, które nie wpływa na styk COM-NO, lecz może dezaktywować jego elektroniczny przekaźnik.
• Podanie napięcia 230 V na wejście kotła zamiast bezpotencjałowego sygnału.
• Zamontowanie termostatu przy kotle, w przeciągu albo w miejscu nasłonecznionym, co zaburza pomiar temperatury.

Jeżeli producent zaleca ekranowaną parę przewodów sygnałowych, stosuj ją zwłaszcza przy długim odcinku. Zakłócenia radiowe mogą wywołać sporadyczne rozłączenie styku. Przy zwykłym sterowaniu wystarczy zwykle przewód dwużyłowy o przekroju od 0,5 mm², lecz odległość, materiał izolacji i wymagania DTR pozostają rozstrzygające.

Diagnostyka, gdy termostat WiFi nie uruchamia kotła

Gdy kocioł nie reaguje, ustaw miernik na sprawdzanie ciągłości i zidentyfikuj przewody po stronie kotła. Chwilowe zwarcie COM z NO powinno wymusić zapotrzebowanie na ciepło. Rozwarcie musi ten sygnał anulować, zanim palnik przejdzie do normalnego wygaszania.

Zakres omowy nie wystarcza do oceny wejścia elektronicznego. Bardziej miarodajny jest test z właściwym termostatem albo mostkiem z krótkim przewodem. Trwałe zwarcie może wprawdzie wymusić pracę, ale pozostawione bez kontroli prowadzi do przegrzewania i zbędnego zużycia paliwa.

Test miernikiem warto wykonać przy wyłączonym zasilaniu. Jeden przewód pozostaje na COM, a drugi dotyka NO. Sygnał dźwiękowy albo bliska zeru rezystancja potwierdzają zestyk. Brak reakcji kotła oznacza możliwy błąd w konfiguracji, uszkodzenie wejścia albo nieprawidłowo ustawiony tryb regulatora.

Komunikat „termosat osiągnął temperaturę” nie zawsze oznacza awarię. Często pokazuje go własny panel kotła po odczytaniu rozwartego wejścia. Trzeba wtedy sprawdzić tryb zimowy, włączyć obsługę termostatu pokojowego i upewnić się, że harmonogram nie utrzymuje aktualnie zadanej wartości.

Sprawdzenie w niewielkiej liczbie kroków

Zacznij od odczytu DTR właściwego modelu, ponieważ układ zacisków może się różnić między wersjami. Następnie przetestuj wejście kotła, potem przełączanie termostatu, a na końcu jego komunikację z aplikacją. Taka kolejność szybko odróżnia problem mechaniczny od błędu konfiguracji sieci.

Jeżeli urządzenie ma przekaźniki K1 i K2, wybierz właściwy kanał oraz logikę NO albo NC. Bezpotencjałowy termostat WiFi powinien zwierać własne styki niezależnie od aplikacji. Gdy przełącza je prawidłowo, a kocioł nadal milczy, uszkodzenie leży w okablowaniu, ustawieniach lub wejściu sterownika.

Termostat WiFi do kotła Ferroli: który wybrać i na co uważać

Najważniejszy parametr nie brzmi „uniwersalny”, lecz styk bezpotencjałowy COM-NO. Urządzenie powinno obsługiwać sieć 2,4 GHz, ponieważ wiele sterowników domowych nie działa na 5 GHz. Aplikacja powinna udostępniać język polski, wygodny terminarz oraz możliwość ustawienia histerezy.

Harmonogram ogranicza liczbę rozruchów i utrzymuje komfort tylko wtedy, gdy domownicy przebywają w pomieszczeniach. Pogodówka przesuwa temperaturę zadanej kotła zależnie od warunków zewnętrznych, o ile sterownik obsługuje taką korektę. Anti-frost chroni instalację przed zamarznięciem, a tryb urlopowy pozwala czasowo obniżyć temperaturę bez tworzenia osobnego planu.

Przed zakupem sprawdź, czy wybrany typ faktycznie służy do sterowania ogrzewaniem, a nie tylko klimatyzacją albo podłogówką. Funkcja WiFi nie gwarantuje bezpotencjałowego wyjścia. Opis musi wskazywać przekaźnik lub styk bez napięcia, najlepiej z podanym schematem połączenia COM-NO.

W aplikacji polski interfejs ma znaczenie głównie przy tworzeniu terminarzy i odczytywaniu błędów. Chmura umożliwia zdalną zmianę parametrów, lecz uzależnia działanie od internetu i serwera producenta. Funkcja lokalnego sterowania przyda się podczas awarii sieci, choć nie każdy tani model ją zapewnia.

Regulator pokojowy czy moduł smart: co lepiej działa z Ferroli?

Klasyczny regulator pokojowy Ferroli albo zamiennik z bezpotencjałowym wyjściem pozostaje najprostszym rozwiązaniem. Termostat mierzy temperaturę, zwiera COM-NO i dzięki temu przekazuje kotle jednoznaczne polecenie. Montaż jest łatwy, a awaria sieci WiFi nie wyłącza ogrzewania.

Termostat z WiFi jest wygodniejszy przy typowym sterowaniu włącz i wyłącz, zwłaszcza gdy zależy Ci na aplikacji oraz harmonogramach. Moduł smart za sterownikiem sprawdzi się, gdy chcesz zachować dotychczasowe sterowanie kotła, wymienić sam regulator albo wykorzystać połączenie bezprzewodowe zamiast prowadzenia nowej linii do innego pomieszczenia.

Nie stosuj modułu smart jako domyślnego rozwiązania przy braku doświadczenia z niskonapięciowymi obwodami. Każdy zasilacz, przekaźnik i przewód sieciowy wymaga doboru parametrów oraz zabezpieczenia. Gdy liczy się przewidywalność, klasyczny termostat pokojowy Ferroli ma mniej punktów mogących zawieść.

Co sprawdzić przed zakupem termostatu

• Czy instrukcja potwierdza bezpotencjałowy styk COM-NO, a nie wyjście napięciowe.
• Czy zaciski kotła dla konkretnego Biopellet lub Pro są oznaczone w DTR.
• Czy urządzenie obsługuje WiFi 2,4 GHz i ma aplikację z językiem polskim.
• Czy harmonogram pozwala ustawić co najmniej cztery okresy grzania w ciągu doby.
• Czy producent podaje zakres temperatury, histerezę oraz sposób montażu.
• Czy dostępny jest tryb przeciwzamrożeniowy, urlopowy i ręczny.
• Czy po odłączeniu internetu podstawowe sterowanie działa lokalnie.

Przy zakupie warto zachować kartę gwarancyjną, instrukcję i zdjęcie schematu podłączenia. Zużycie prądu zwykłego termostatu jest niewielkie, ale zasilacz sieciowy powinien spełniać wymagania producenta oraz aktualne normy bezpieczeństwa. W instalacjach budynkowych stosuj rozwiązania zgodne z dokumentacją urządzenia i właściwymi wymaganiami PN-EN dotyczącymi instalacji elektrycznych niskiego napięcia.

Który termostat wybrać, jeśli nie chcesz czytać

Wybierz model WiFi 2,4 GHz z ekranem, harmonogramem, ochroną przeciwzamrożeniową i bezpotencjałowym wyjściem COM-NO. Taki termostat pokojowy do pieca na pellet Ferroli sprawdzi się, jeśli chcesz wygodnie sterować temperaturą z aplikacji, ale zachować prostą komunikację dwoma przewodami.

Najbezpieczniejszy wybór: termostat WiFi z czytelnym opisem „styk bezpotencjałowy COM-NO”, zasilaniem zgodnym z instrukcją i polską aplikacją. Przy Ferroli Biopellet lub Pro podłącz go do zacisków oznaczonych w DTR, a przed uruchomieniem sprawdź zwarcie i rozwarcie miernikiem.

Jeżeli chcesz zachować własny regulator kotła, wybierz moduł smart z bezpotencjałowym przekaźnikiem i zewnętrzną sondą. Nie używaj go, gdy nie możesz zapewnić stabilnej sieci, odpowiedniego zasilania albo pewnego odczytu temperatury. W razie wątpliwości co do oznaczeń, zleć podłączenie uprawnionemu elektrykowi, a parametry pieca pozostają zgodne z jego instrukcją techniczno-ruchową.

Źródła danych i podstawy techniczne

Podstawą są instrukcje techniczno-ruchowe kotłów Ferroli Biopellet i Pro, dokumentacje sterowników oraz karty katalogowe termostatów i przekaźników. Informacje o wymaganiach bezpieczeństwa instalacji elektrycznych można zweryfikować w aktualnych normach PN-EN, a warunki montażu i eksploatacji u producenta danego urządzenia. Przed zakupem porównaj symbol płyty sterownika, oznaczenia zacisków oraz wersję oprogramowania kotła, ponieważ same nazwy serii nie gwarantują identycznego układu.
