Tuleje wentylacyjne do drzwi łazienkowych fi 84 mm – kompletny poradnik

Oblicz wymaganą powierzchnię wentylacji w drzwiach

Przepisy mówią jasno: w drzwiach do łazienki, toalety czy garderoby należy zapewnić co najmniej 220 cm² swobodnego przekroju wentylacyjnego. Tyle wynika z §57 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony, obowiązujący od 1 stycznia 2024 r.). Chodzi o sumaryczny otwór, przez który powietrze przedostaje się do wnętrza lub na zewnątrz, niezależnie od tego, czy zastosujesz kratkę, podcięcie czy tuleje wentylacyjne do drzwi łazienkowych fi 84.

• Oblicz wymaganą powierzchnię wentylacji w drzwiach
• Cztery sposoby na dopływ powietrza porównanie rozwiązań
• Tabela: ile tulei przy średnicy 60, 75 i 84 mm
• Rozmieszczenie tulei w skrzydle krok po kroku
• Wpływ tulei na izolację akustyczną i termiczną
• Kiedy tuleje, a kiedy alternatywa praktyczne scenariusze
• Normy i certyfikaty na co zwrócić uwagę przy zakupie
• Kiedy warto skonsultować się ze specjalistą

Dlaczego akurat ta liczba? Bo przy standardowej różnicy ciśnień między łazienką a korytarzem (zwykle 1-3 Pa w budynku z wentylacją grawitacyjną) przekrój 220 cm² zapewnia przepływ rzędu 20-30 m³/h. To wartość wystarczająca, by w ciągu godziny wymienić powietrze w małej łazience o kubaturze 10-12 m³, czyli typowej dla mieszkań w bloku. Mniejszy otwór nie nadąży z odprowadzaniem wilgoci, a ta zacznie osiadać na ścianach i suficie.

Konsekwencje zbyt szczelnych drzwi łazienkowych pojawiają się szybko. Już po kilku tygodniach regularnego kąpania się widać ciemne punkty w narożnikach, a po pół roku rozwija się pleśń, która wytwarza zarodniki uczulające drogi oddechowe. Skrzydło drewniane lub płytowe chłonie parę wodną, pęcznieje i po roku zaczyna ocierać o ościeżnicę. Przy piecyku gazowym brak dopływu świeżego powietrza grozi z kolei cofaniem się spalin i powstawaniem tlenku węgla, który jest bezwonny.

Wyliczenie wymaganego przekroju jest proste, jeśli znasz średnicę otworów. Wzór na pole koła to π × r². Dla tulei o średnicy 84 mm promień wynosi 4,2 cm, więc pole jednego otworu to 3,14 × 17,64 ≈ 55,4 cm². Cztery takie tuleje dają łącznie 221,6 cm², czyli niemal idealne 220 cm². Przy mniejszych średnicach trzeba odpowiednio więcej sztuk, o czym szczegółowo w dalszej części.

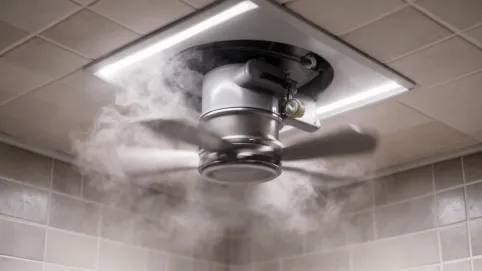

Warto też wiedzieć, że przepisy dopuszczają zmniejszenie wymaganego przekroju do 80 cm², jeśli w łazience działa wentylator wyciągowy o udokumentowanej wydajności (minimum 50 m³/h). To opcja dla osób, którym zależy na estetyce gładkiego skrzydła, ale wymaga podłączenia elektrycznego i regularnej konserwacji silnika. W praktyce większość inwestorów wybiera rozwiązanie pasywne, czyli właśnie tuleje.

Cztery sposoby na dopływ powietrza porównanie rozwiązań

Na rynku funkcjonują cztery podstawowe metody zapewnienia wentylacji w drzwiach wewnętrznych. Każda ma inne parametry, inny koszt i inny wpływ na wygląd wnętrza. Świadomy wybór wymaga porównania ich obok siebie.

Kratka wentylacyjna to opcja najbardziej rozpowszechniona w starszym budownictwie. Daje duży przekrój, ale zaburza spójność nowoczesnych, gładkich skrzydeł. Najlepiej sprawdza się w drzwiach technicznych, piwnicznych czy garażowych, gdzie wygląd schodzi na dalszy plan. W łazience coraz częściej zastępuje ją podcięcie dolne.

Podcięcie dolne o wysokości 15-20 mm wygląda elegancko i nie rzuca się w oczy. Zapewnia jednak mniejszy przekrój niż wymagane 220 cm² przy standardowej szerokości drzwi 80 cm (wychodzi wtedy około 160 cm²). Sprawdza się w połączeniu z wentylatorem mechanicznym albo w łazienkach z oknem, gdzie dodatkowy nawiew jest mniej istotny. Kurz gromadzący się przy progu trzeba regularnie usuwać odkurzaczem.

Tuleje wentylacyjne do drzwi łazienkowych fi 84 to kompromis, który łączy dyskrecję z wydajnością. Cztery otwory o średnicy 84 mm dają identyczny przekrój jak kratka, ale rozmieszczone w jednym rzędzie nie dominują wizualnie. Dostępne są w wersjach z aluminium, mosiądzu, stali nierdzewnej oraz tworzywa ABS w kolorze białym, czarnym, szarym i imitującym drewno. Montaż wymaga precyzyjnego wiercenia, ale efekt końcowy prezentuje się profesjonalnie.

Szczeliny boczne przy ościeżnicy regulowanej powstają niejako przy okazji montażu i nie wymagają żadnych dodatkowych elementów. Niestety, przy standardowej regulacji 3-5 mm ich sumaryczny przekrój to zaledwie 40-80 cm², co nie spełnia normy. Traktuję je wyłącznie jako uzupełnienie, nigdy jako jedyne źródło wentylacji. W drzwiach przeciwpożarowych i dymoszczelnych szczeliny są dodatkowo uszczelniane taśmą pęczniejącą, co całkowicie likwiduje przepływ powietrza.

Tabela: ile tulei przy średnicy 60, 75 i 84 mm

Liczba tulei zależy bezpośrednio od ich średnicy wewnętrznej. Im większa średnica, tym mniej otworów trzeba wywiercić, by uzyskać wymagane 220 cm². Poniższa tabela obejmuje trzy najpopularniejsze rozmiary spotykane w marketach budowlanych i u producentów drzwi.

Dla średnicy 60 mm potrzeba aż ośmiu otworów, co w wąskim skrzydle wygląda dość gęsto. Przy drzwiach o szerokości 80 cm odległość między tulejami wynosi niespełna 10 cm, więc wizualnie dominują. Warto rozważyć tę opcję tylko wtedy, gdy zależy ci na industrialnym charakterze wnętrza albo ogranicza cię budżet (mniejsze tuleje są tańsze za sztukę).

Średnica 75 mm to złoty środek dla osób szukających kompromisu. Pięć otworów rozmieszczonych co 15 cm prezentuje się proporcjonalnie i nie przytłacza skrzydła. Pole jednej tulei (44,2 cm²) wynika z prostego rachunku: 3,14 × 3,75² = 44,16 cm². Pomnóż przez pięć i uzyskasz 220,8 cm², czyli praktycznie wartość normową.

Tuleje wentylacyjne do drzwi łazienkowych fi 84 mm wymagają zaledwie czterech otworów. To najmniejsza liczba spośród standardowych rozmiarów, a jednocześnie przekrój pozostaje zgodny z przepisami. Dlatego właśnie ten wariant cieszy się rosnącą popularnością w nowoczesnych apartamentach i domach jednorodzinnych, gdzie estetyka gra pierwsze skrzypce. W skrzydle 80 cm odstęp między tulejami wynosi 19 cm, co daje przyjemne dla oka proporcje i wystarczająco dużo miejsca na ewentualne dekoracje czy aplikacje.

Samodzielne obliczenie liczby tulei dla niestandardowej średnicy zajmuje chwilę. Wzór to liczba = 220 / (π × (średnica/2)²). Dla tulei 70 mm: 220 / (3,14 × 12,25) = 220 / 38,47 ≈ 5,7, czyli w górę do sześciu sztuk. Pamiętaj, że wynik zaokrąglasz zawsze w górę. Lepiej mieć 20 cm² nadwyżki niż 5 cm² niedoboru, bo przepisy nie przewidują tolerancji w dół.

Rozmieszczenie tulei w skrzydle krok po kroku

Samo wywiercenie otworów to nie wszystko. Równie istotne jest ich rozmieszczenie, które wpływa na skuteczność wentylacji i wytrzymałość mechaniczną skrzydła. Zbyt blisko krawędzi osłabia konstrukcję, zbyt wysoko zmniejsza ciąg grawitacyjny. Optymalne ustawienie wypracowano dekadami praktyki stolarskiej.

Tuleje umieszcza się w dolnej jednej trzeciej wysokości drzwi, najczęściej 15-20 cm od dolnej krawędzi skrzydła. Dlaczego akurat tam? Ciepłe, wilgotne powietrze naturalnie unosi się do góry i wydostaje przez kratkę wentylacyjną w ścianie lub suficie, a chłodne, świeże zasysane jest od dołu przez tuleje. Taki obieg wykorzystuje grawitację, nie wymaga prądu i działa cicho.

Odległość od bocznych krawędzi skrzydła powinna wynosić minimum 5 cm. W skrzydle o szerokości 80 cm tuleje rozmieszcza się symetrycznie, zaczynając od krawędzi zawiasowej i przesuwając w stronę klamki. Przy czterech otworach średnicy 84 mm i odstępie 5 cm od krawędzi uzyskujesz rozstaw osiowy: 5 cm (krawędź) + 55,4/2 cm (połowa tulei) = 32,7 cm do osi pierwszej tulei, potem co 19 cm kolejne osie, a ostatnia kończy się 32,7 cm od przeciwległej krawędzi. Sprawdź to linijką przed wierceniem.

Wiercenie wykonuje się wiertłem Forstnera lub otwornicą z wiertarką kolumnową. Ręczna wiertarka akumulatorowa też da radę, ale wymaga stabilnej prowadnicy, by otwór nie wyszedł pod kątem. Głębokość wiercenia to grubość płyty drzwiowej (zwykle 35-40 mm) plus margines na ewentualną korektę. Tuleja powinna wsunąć się lekko na wcisk, bez luzów, by nie wypadła przy uderzeniu skrzydła.

Checklista przed zakupem tulei ułatwia uniknięcie błędów. Po pierwsze, zmierz dokładnie szerokość i wysokość skrzydła. Po drugie, oblicz wymagany przekrój (minimum 220 cm², chyba że masz wentylator mechaniczny). Po trzecie, wybierz średnicę tulei. Po czwarte, dobierz liczbę. Po piąte, sprawdź dostępność nakładek dekoracyjnych w kolorze pasującym do skrzydła. Po szóste, zaplanuj rozmieszczenie i oznacz ołówkiem osie otworów.

Wpływ tulei na izolację akustyczną i termiczną

Każdy otwór w drzwiach to most akustyczny i termiczny. W przypadku tulei wentylacyjnych mosty te są kontrolowane i przewidywalne. Współczynnik tłumienia dźwięku skrzydła wewnętrznego wynosi zwykle 25-32 dB. Po wywierceniu czterech otworów fi 84 mm spada o około 2-4 dB, czyli do poziomu 22-28 dB. W praktyce oznacza to, że rozmowa w łazience staje się słyszalna w sypialni, ale niezbyt wyraźna.

Strata ciepła przez tuleje jest minimalna w kontekście wentylacji grawitacyjnej. Powietrze przechodzące przez otwory i tak trafia do kanału wywiewnego, więc nie wychodzi na zewnątrz budynku. Problem pojawia się przy rekuperacji, gdy zimne powietrze z korytarza przedostaje się do ogrzewanej łazienki. Rozwiązaniem są tuleje z labiryntowym kanałem wewnętrznym, który wydłuża drogę przepływu i miesza strumienie bez intensywnej wymiany temperatury.

Konserwacja tulei ogranicza się do usuwania kurzu raz na kwartał. Wystarczy odkurzacz z wąską ssawką lub pędzelek z twardym włosiem. Tuleje mosiężne i aluminiowe można myć wilgotną ściereczką z odrobiną płynu do naczyń. Elementy z tworzywa ABS nie żółkną pod wpływem UV, o ile producent zastosował stabilizator światła. Żywotność mechaniczna tulei aluminiowych przekracza 20 lat, plastikowych wynosi około 10-15 lat, potem mogą pojawić się mikropęknięcia przy krawędziach.

⚠️ Częsty błąd: zakrywanie tulei meblami, koszami na pranie czy ręcznikami. Nawet najlepiej dobrana średnica i liczba nie zapewnią prawidłowej wentylacji, jeśli otwory zostaną zasłonięte. Pozostaw co najmniej 10 cm wolnej przestrzeni przed tulejami, a kosz ustaw tak, by jego ścianka nie dotykała skrzydła.

Kiedy tuleje, a kiedy alternatywa praktyczne scenariusze

Scenariusz pierwszy: łazienka 4 m² bez okna, wentylacja grawitacyjna, drzwi 80 cm. Potrzebujesz 220 cm² przekroju. Najlepsze rozwiązanie to cztery tuleje wentylacyjne do drzwi łazienkowych fi 84 mm rozmieszczone w jednym rzędzie 18 cm od dolnej krawędzi. Alternatywa w postaci kratki 400×100 mm da ten sam efekt, ale będzie bardziej rzucać się w oczy.

Scenariusz drugi: łazienka z wentylatorem mechanicznym 120 m³/h, drzwi 70 cm. Możesz zredukować wymagany przekrój do 80 cm², co wystarczą dwie tuleje fi 60 mm. Warto jednak zachować margines bezpieczeństwa i zamontować trzy sztuki, by wentylacja działała nawet przy awarii wentylatora. Awaryjność wentylatorów mechanicznych wynosi około 5% rocznie, a brak wentylacji w łazience od razu daje o sobie znać.

Scenariusz trzeci: łazienka w domu jednorodzinnym z wentylacją mechaniczną wywiewno-nawiewaną z rekuperatorem. W takim systemie drzwi łazienkowe powinny mieć podcięcie dolne 15-20 mm, by zapewnić przepływ powietrza do kanału wywiewnego. Tuleje w tym przypadku są zbędne, a nawet przeszkadzają, bo rozpraszają strumień i obniżają sprawność rekuperatora o 3-5%. Architekt instalacji sanitarnych powinien jednoznacznie wskazać preferowane rozwiązanie w dokumentacji.

Scenariusz czwarty: remont starego mieszkania, w którym istniejące drzwi łazienkowe są w dobrym stanie, ale bez otworów wentylacyjnych. Zamiast wymiany skrzydła można wyciąć fragment dolnej listwy na wysokości 15 mm piłą szablastą lub zamontować gotowy zestaw podcięcia wentylacyjnego z aluminium. Koszt takiej operacji to około 50-80 zł, a czas wykonania nie przekracza godziny.

Normy i certyfikaty na co zwrócić uwagę przy zakupie

Tuleje wentylacyjne nie są produktem certyfikowanym obligatoryjnie, ale odpowiedzialni producenci oznaczają je znakiem CE i podają zgodność z normą PN-EN 13141-1 (wentylacja budynków. Badanie właściwości elementów. Elementy montowane w ścianach i drzwiach). Dokument potwierdza deklarowaną powierzchnię netto przepływu oraz opory przepływu przy standardowej różnicy ciśnień 10 Pa.

Warto zwrócić uwagę na deklarowany przekrój netto, nie brutto. Tanie tuleje plastikowe mają wewnętrzne żaluzje lub siatki, które zmniejszają efektywny przekrój o 15-30%. Tuleja fi 84 mm z siatką owadoodporną może mieć faktyczny przekrój tylko 40 cm² zamiast 55 cm². Przy czterech sztukach to już 160 cm² zamiast 220 cm², czyli ponad 27% poniżej normy. Rozwiązaniem są tuleje z labiryntowym kanałem bez siatki, które zachowują deklarowany przekrój.

Materiał tulei wpływa na trwałość i estetykę. Aluminium anodowane sprawdza się w łazienkach o podwyższonej wilgotności, nie koroduje i nie odbarwia się. Mosiądz polerowany prezentuje się elegancko, ale wymaga okresowego czyszczenia pastą do metali, by nie pokrył się patyną. Stal nierdzewna AISI 304 jest najtrwalsza, lecz najdroższa. Tworzywo ABS w kolorze białym to opcja budżetowa, akceptowalna w standardowych mieszkaniach.

Przy montażu w drzwiach z certyfikatem akustycznym (Rw 32 dB lub wyższym) sprawdź u producenta drzwi, czy tuleje nie unieważniają gwarancji. Niektórzy producenci oferują własne zestawy wentylacyjne z badaniem akustycznym, które zachowują deklarowany współczynnik tłumienia. Samodzielne wiercenie w takich drzwiach może skutkować utratą gwarancji i obniżeniem izolacyjności nawet o 6 dB.

Kiedy warto skonsultować się ze specjalistą

Konsultacja z architektem wnętrz lub kierownikiem budowy jest wskazana w trzech sytuacjach. Po pierwsze, gdy montujesz drzwi w nowym budynku i projekt wentylacji wymaga uzgodnienia z inspektorem nadzoru. Po drugie, gdy istniejące drzwi mają certyfikat przeciwpożarowy lub dymoszczelny. Po trzecie, gdy łazienka sąsiaduje z pomieszczeniem, w którym zainstalowano kocioł gazowy lub podgrzewacz przepływowy.

Specjalista zweryfikuje kierunek przepływu powietrza, sprawdzi ciąg w kanale wywiewnym (wystarczy zapalić zapałkę i przyłożyć do kratki, płomień powinien odchylać się do kanału) oraz oceni, czy deklarowany przekrój tulei uwzględnia opory lokalne. Doradzi też optymalną wysokość montażu, jeśli w skrzydle przewidziano podcięcie progowe lub listwę opadającą.

W drzwiach przesuwnych łazienkowych standardowe tuleje nie zawsze są wskazane, bo przesuwne skrzydło często chowa się w kasecie ściennej, gdzie swobodny przepływ powietrza jest ograniczony. Lepszym rozwiązaniem bywa kratka w ścianie lub nawiewnik okienny. Konsultacja z wykonawcą zabudowy gwarantuje zachowanie wymaganej wentylacji bez utraty funkcjonalności przesuwu.

? Skorzystaj z darmowej porady w salonie z drzwiami większość dystrybutorów oferuje konsultacje techniczne przed zakupem. Zabierz ze sobą wymiary skrzydła i krótki opis systemu wentylacji w budynku. W 15 minut uzyskasz konkretną rekomendację dotyczącą średnicy, liczby i rozmieszczenia tulei, bez ryzyka pomyłki.
