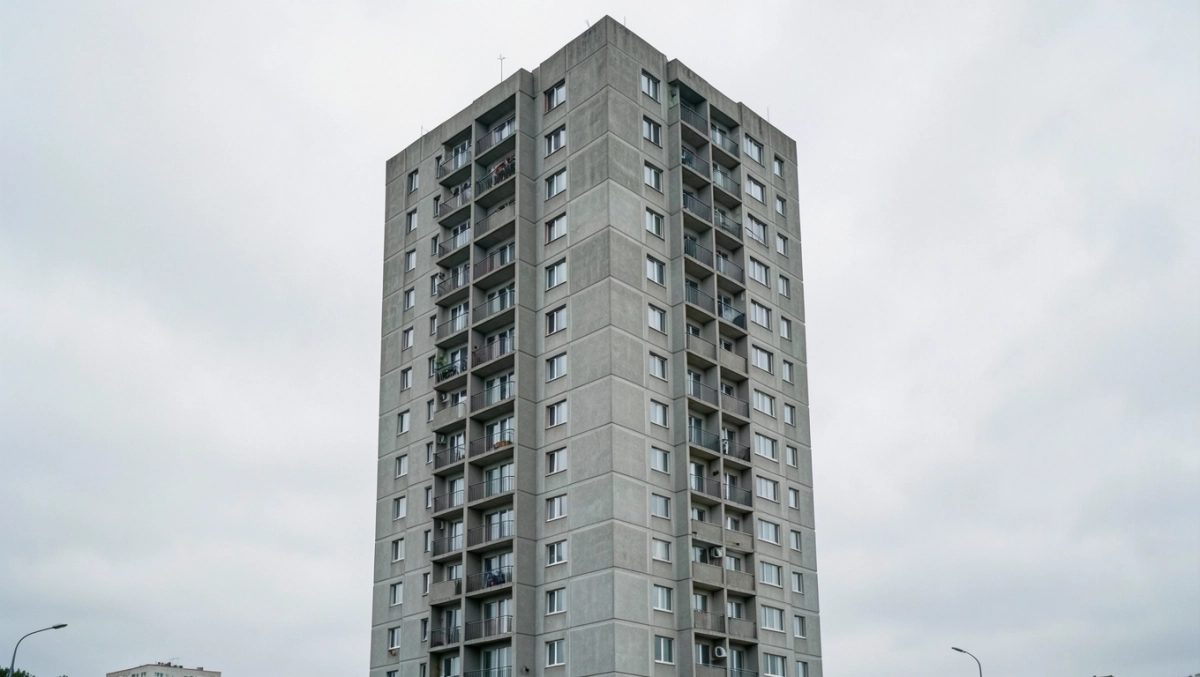

Wymiary bloku mieszkalnego – kompletny poradnik dla architektów 3D

Wymiary bloku mieszkalnego to temat, który potrafi doprowadzić do szewskiej pasji nawet doświadczonego architekta 3D. Wystarczy chwila nieuwagi przy skalowaniu sceny, żeby pięciopiętrowiec z wielkiej płyty urósł do rozmiarów katedry albo skurczył się jak domek dla lalek. Konkretne liczby, oparte na polskich normach i projektach typowych, pozwalają temu zapobiec. Poniżej znajdziesz kompletny zestaw proporcji, wzorów i praktycznych wskazówek, które od razu przełożysz na wierny model.

• Wysokość bloku z wielkiej płyty i typowego 4-piętrowca
• Wymiary bloku w metrach szerokość, długość i głębokość bryły
• Proporcje bloku mieszkalnego w scenie 3D i skalowanie modelu
• Typowe błędy w wizualizacjach i jak ich uniknąć

Wysokość bloku z wielkiej płyty i typowego 4-piętrowca

Wysokość kondygnacji mieszkalnej w polskim budownictwie oscyluje między 2,8 a 3,3 m, licząc od podłogi do podłogi. Ten przedział wynika bezpośrednio z normy PN-EN 1991-1-1, która uwzględnia ugięcia stropu, warstwy wykończeniowe oraz rezerwę na instalacje. W blokach z wielkiej płyty z lat 70. i 80. najczęściej spotyka się wartość 2,8 m w świetle, co po dodaniu stropu daje 3,0 m na kondygnację.

Sam strop w technologii prefabrykowanej ma grubość 0,3-0,4 m, a stropodach wentylowany 0,4-0,6 m. Do tego dochodzi attyka wraz z instalacjami, która zabiera dodatkowe 0,5-1,0 m. Sumaryczny wzór na wysokość całkowitą budynku wygląda tak: H ≈ (liczba kondygnacji × 3,0-3,3) + 1,0-1,5 m. Dzięki niemu błyskawicznie przeliczysz, ile metrów zajmie konkretna liczba pięter.

Czteropiętrowy blok z OWT-67 albo Wk-70 mierzy zwykle od 13 do 14,5 m. Jedenasty pięter w wieżowcu z trzonem to już 35-37 m, ponieważ kondygnacje bywają wyższe ze względu na centrale wentylacyjne i maszynownie wind. Warto zapamiętać, że różnica 30 cm na piętrze przekłada się na ponad 3 m przy dziesięciu kondygnacjach.

Wysokość bloku z wielkiej płyty różni się też w zależności od epoki. Projekty z lat 60. (typ OWT-67) miały cieńsze stropy, więc ich bryła wydaje się nieco niższa niż u następcy Wk-70. Z kolei blok z lat 90. mógł dorobić się dodatkowej warstwy docieplenia, co podnosi elewację o 10-15 cm bez zmiany liczby pięter. Te niuanse mają znaczenie przy odwzorowywaniu konkretnych osiedli, takich jak Ursus czy Tarchomin.

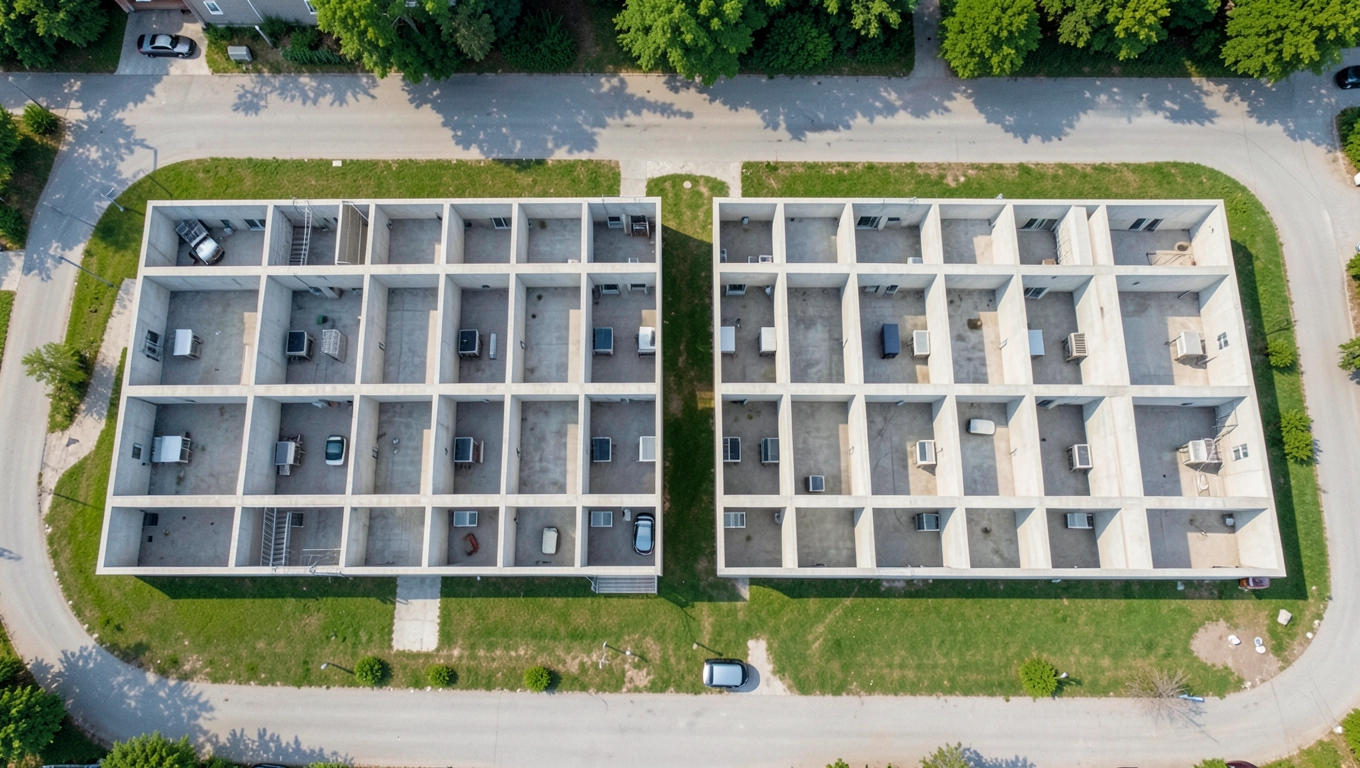

Wymiary bloku w metrach szerokość, długość i głębokość bryły

Typowy segment bloku mieszkalnego ma 12-18 m szerokości. Tyle wystarczy, żeby zmieścić dwie klatki schodowe, korytarz i trzy mieszkania na piętrze, każde z oknami na obie strony. Węższe segmenty, poniżej 10 m, pojawiają się w punktowcach, gdzie trzon z windą zajmuje centralną część bryły.

Długość budynku waha się od 30 do 80 m, a klatki schodowe rozmieszcza się co 30-40 m. Dłuższe odcinki wymuszają dylatacje, czyli szczeliny termiczne rozdzielające konstrukcję na mniejsze bloki, żeby kompensować ruchy wywołane zmianami temperatury. Bez nich ściany pękałyby w miejscach największych naprężeń.

Głębokość budynku, czyli odległość między ścianami szczytowymi prostopadle do osi korytarza, wynosi 10-14 m. Ten wymiar wynika z konieczności doświetlenia najdalszych pomieszczeń, bo okno sięga zwykle do 6-7 m w głąb mieszkania. Przy większej głębokości pojawiłyby się ciemne strefy pośrodku, niezgodne z wymogami Warunków Technicznych.

Bryła osadzona jest 6-10 m od ulicy, co regulują miejscowe plany zagospodarowania przestrzennego. Odsunięcie zapewnia miejsce na chodnik, pas zieleni i ewentualne miejsca postojowe. W centralnych dzielnicach Warszawy albo Krakowa odległość bywa mniejsza, ale wtedy budynek zajmuje całą działkę i styka się z pierzeją.

Prosta zasada ułatwia szacowanie długości: jedno okno w rzucie to około 1,5 m. Liczba osi okiennych razy 1,5 m daje przybliżoną długość segmentu. To działa, bo modularna siatka konstrukcyjna polskich bloków opiera się na module 60 cm albo 1,2 m, a okna mieszczą się w pojedynczym module lub jego wielokrotności.

Piwnica i parter handlowy

Piwnica zagłębiona jest 2,2-2,5 m poniżej poziomu terenu, a jej strop liczy 0,3-0,4 m. Parter handlowy bywa wyższy niż mieszkalny i sięga 3,6-4,5 m, żeby zmieścić witryny sklepowe oraz instalacje wentylacji. W konsekwencji całkowita wysokość pięciopiętrowca z parterem usługowym rośnie o dodatkowe 0,5-1,2 m ponad standardowe 16 m. Ta różnica potrafi zaskoczyć przy wizualizacji historycznych osiedli z PRL-u, gdzie parter często zajmowały sklepy osiedlowe.

Proporcje bloku mieszkalnego w scenie 3D i skalowanie modelu

Przeliczenie metrów na scenę 3D zaczyna się od ustawienia jednostki bazowej. 1 m = 100 cm, a w viewportcie 3ds Max, Blendera czy Cinema 4D blok o szerokości 12 m zajmuje tyle samo przestrzeni co siedmiokrotność wzrostu człowieka (1,75 m × 7 ≈ 12,25 m). Dlatego pierwszą czynnością po otwarciu pliku jest ustawienie sceny na centymetry albo metry, zależnie od silnika renderującego. Pomyłka na tym etapie kosztuje godziny pracy przy poprawianiu tekstur i oświetlenia.

Skutecznym trikiem jest wstawienie sześcianu dummy o boku 1 m w samym centrum sceny. Ten niewidoczny pomocnik służy jako miara kontrolna podczas modelowania okien, balustrad i detali elewacji. Gdy element wykończenia mierzy tyle co dummy, masz pewność, że proporcje się zgadzają. Bez takiego punktu odniesienia łatwo zgubić skalę, szczególnie przy teksturach proceduralnych, które rozciągają się w nieskończoność.

• Ustaw scenę na metry albo centymetry zaraz po utworzeniu pliku.
• Wstaw dummy box 1×1×1 m w punkcie (0,0,0) jako stałą referencję.
• Sprawdź proporcje człowieka (1,75 m) obok bryły przed rendrowaniem.
• Skontroluj wysokość okna (zwykle 1,5 m) i balkonu (0,9-1,0 m).
• Porównaj drzwi wejściowe (2,1 m wysokości) z wysokością kondygnacji.
• Zweryfikuj grubość ściany zewnętrznej (0,3-0,4 m) w przekroju.
• Dodaj przeszklenie parteru, jeśli budynek ma funkcje handlowe.
• Uwzględnij attykę 0,5-1,0 m ponad ostatnim stropem.

Kondygnacja mieszkalna w scenie 3D zajmuje od 2,8 do 3,3 jednostki wysokości, w zależności od przyjętego standardu. Rozstaw okien na elewacji frontowej co 3,0 m odpowiada modułowi konstrukcyjnemu z projektów typowych. Głębokość balkonu 1,2-1,5 m oraz wysokość balustrady 1,1 m wynikają z przepisów budowlanych, a nie z widzimisię architekta, dlatego trzymanie się tych wartości podnosi wiarygodność wizualizacji.

Dach, attyka i detale techniczne

Dach płaski z attyką ma kąt nachylenia 3-5°, co pozwala na odprowadzenie wody bez rynien widocznych z poziomu ulicy. Świetliki, kominy i maszynownie wind wystają ponad strop o 0,5-1,5 m, a ich rozmieszczenie regulują normy przeciwpożarowe. W modelu te elementy dodają bryle lekkości i łamią monotonną linię attyki. Pominięcie ich powoduje, że blok wygląda jak prostopadłościan wycięty z tektury, a nie jak realistyczny budynek z epoki PRL-u.

Szybka ściąga: H ≈ (kondygnacje × 3,05) + 1,2 m. Tę wartość domyślną stosuj, gdy nie znasz konkretnego projektu. Najczęstsze błędy w wizualizacjach to zaniżona wysokość piętra (poniżej 2,8 m), brak attyki i zbyt mała głębokość budynku. Każdy z tych defektów natychmiast rzuca się w oczy, bo zaburza proporcje okien i balkonów.

Typowe błędy w wizualizacjach i jak ich uniknąć

Modelarz, który ignoruje odsunięcie od ulicy, wstawia blok równo z krawężnikiem. Tymczasem 6-10 m chodnika i trawnika to standard, którego zaniechanie sprawia, że bryła wydaje się wciśnięta w przestrzeń. Kolejna pułapka to zbyt niski parter handlowy, gdy budynek ma pełnić funkcje usługowe. Różnica 1-1,5 m względem kondygnacji mieszkalnej musi być widoczna w modelu, inaczej parter zleje się z resztą.

Pominięcie strefy piwnicznej to częsta skuch początkujących. Okna piwniczne wychodzące ponad teren albo włazy do korytarzy podziemnych dodają realizmu, szczególnie w ujęciach z lotu ptaka. Gdy brakuje tych detali, blok wygląda jakby unosił się w powietrzu. Analogicznie rzecz ma się z kominami, które na wielu osiedlach (Ursus, Nowa Huta) tworzą rytmiczny wzór na dachu.

W skali polskich osiedli warto rozróżniać epoki. Wk-70 miał smuklejsze balkony, OWT-67 cięższe attyki, a bloki z lat 90. lepszą izolację termiczną i mniejsze okna kuchenne. Te różnice pozornie kosmetyczne decydują o tym, czy wizualizacja wygląda jak Ursus z 1975 roku, czy jak Tarchomin po termomodernizacji.

Kiedy NIE stosować domyślnych wymiarów

Domyślny wzór H ≈ (kondygnacje × 3,05) + 1,2 m nie zadziała przy budynkach z poddaszem użytkowym, gdzie dach rośnie o dodatkowe 2-3 m. Nie sprawdzi się też w nowoczesnych apartamentowcach, które celowo zwiększają wysokość kondygnacji do 3,5-4,0 m, żeby uzyskać loftowy charakter wnętrz. W takich przypadkach trzeba sięgnąć po konkretny projekt albo dokumentację powykonawczą, bo normy typowe nie obowiązują w segmencie premium.

Nie polegaj na domyślnych proporcjach, gdy modelujesz blok zabytkowy z początku XX wieku. Kamienice czynszowe miały kondygnacje 3,5-4,5 m, a ich bryły rządziły się zupełnie innymi regułami modularnymi niż wielka płyta. Wtedy kluczowe jest zdjęcie referencyjne z Google Earth i ręczny pomiar, bo żaden uniwersalny wzór nie odda klimatu przedwojennej architektury.

Źródła danych i normy

Wymiary bloku mieszkalnego opierają się na kilku filarach. Pierwszy to Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami). Drugi to polskie projekty typowe powtarzalne: OWT-67, Wk-70, W-70, które definiują modularną siatkę i wymiary elementów prefabrykowanych. Trzeci filar to normy PN-EN, w tym PN-EN 1991-1-1 dotycząca obciążeń użytkowych oraz PN-EN 1992-1-1 dla konstrukcji betonowych. Czwarty to rzeczywiste pomiary archiwalne dostępne w bibliotekach projektów i w serwisach kartograficznych, takich jak geoportal.gov.pl czy Google Earth z włączoną miarą odległości. Wszystkie podane w artykule przedziały mieszczą się w granicach określonych przez te akty i mogą służyć jako wiarygodne dane wyjściowe do wizualizacji 3D.
