Jak podłączyć wentylator łazienkowy do światła i zapomnieć o wilgoci

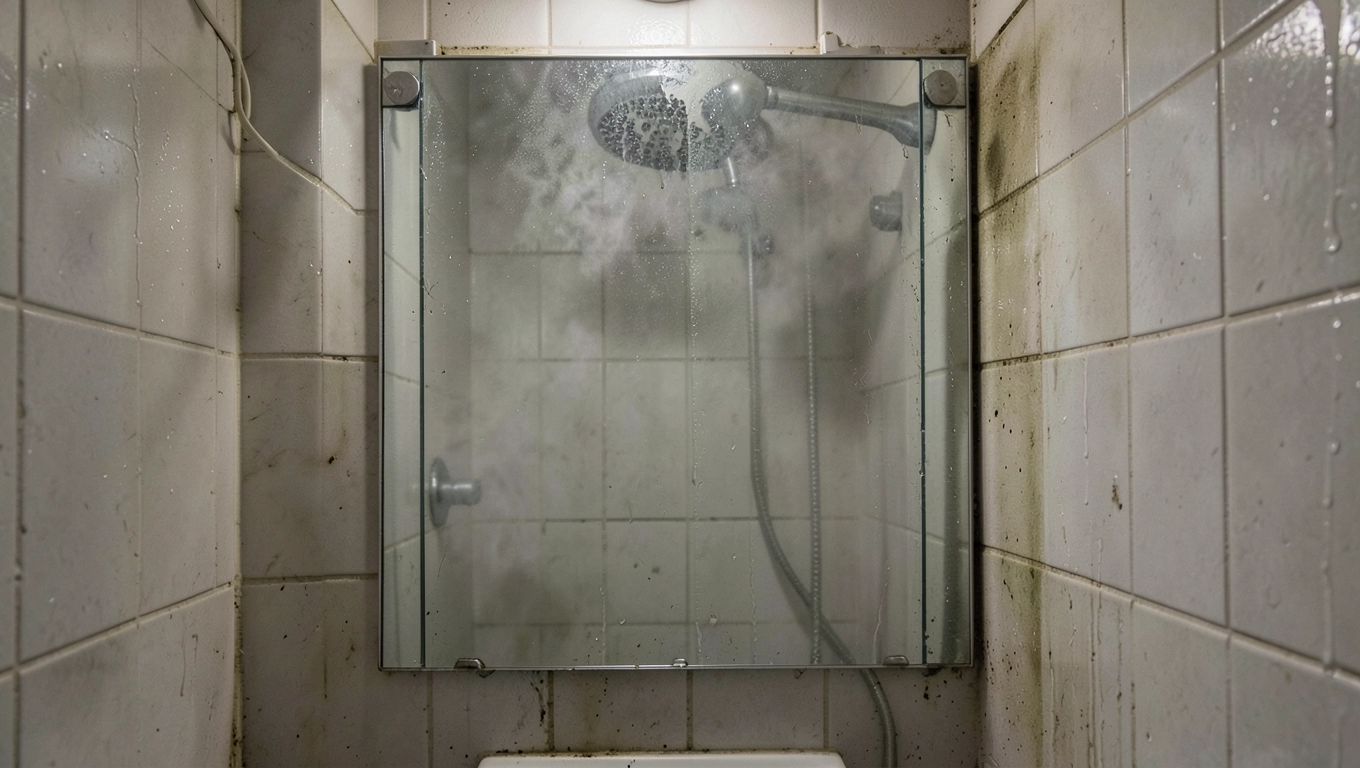

Zaparowane lustro po kąpieli, mokre kafelki, woń stęchlizny z kąta przy wannie dokładnie takie codzienne drobiazgi każą szukać sposobu na zasilanie wentylatora łazienkowego tak, by działał wtedy, gdy trzeba, i sam się wyłączał, gdy już jest sucho. Najprościej podpiąć go równolegle do oświetlenia, ale diabeł tkwi w szczegółach: zły przewód, brak uziemienia albo pomylona polaryzacja potrafią zamienić taki montaż w cichą bombę zegarową.
- Dlaczego warto podłączyć wentylator pod światło
- Jakie narzędzia i przewody do podłączenia wentylatora
- Schemat podłączenia wentylatora łazienkowego krok po kroku
- Schemat podłączenia wentylatora z timerem lub czujnikiem wilgoci
- Najczęstsze błędy przy zasilaniu wentylatora w łazience
- Dobór wentylatora do kubatury łazienki
- Kiedy wezwać elektryka, a nie robić to samemu
- Checklist przed pierwszym uruchomieniem
Dlaczego warto podłączyć wentylator pod światło
Łazienka to jedyne pomieszczenie w domu, w którym jednorazowo powstaje od 0,5 do 1,5 litra pary wodnej. Bez wymuszonego obiegu ta wilgoć wędruje w szczeliny między kafelkami, pod próg kabiny i za meble, a po kilku tygodniach wychodzi czarnym nalotem na fugach.
Gdy wentylator łazienkowy podłączany do światła startuje automatycznie wraz z żarówką, nie trzeba o nim pamiętać. Przewietrzanie trwa tyle, ile kąpieli, a rachunek za prąd rośnie symboliczne grosze: silnik 20 W pracujący godzinę dziennie pobiera rocznie około 7 kWh.
To rozwiązanie ma jednak swoje granice. W toalecie bez okna, gdzie ktoś zapomina zapalić światło, wentylator w ogóle nie ruszy. Analogicznie po długim, gorącym prysznicu samo wyłączenie wraz z lampą często następuje za wcześnie ściany zdążą obeschnąć dopiero po 20-30 minutach.
W pomieszczeniach bez okna oraz wszędzie tam, gdzie kąpiele trwają ponad 15 minut, lepiej sięgnąć po wentylator z timerem albo higrostatem. Zwykłe podpięcie do światła nie zapewni minimalnej wymiany 6-8 objętości pomieszczenia na godzinę, wymaganej przez normę PN-HD 60364-7-701 dla stref wilgotnych.

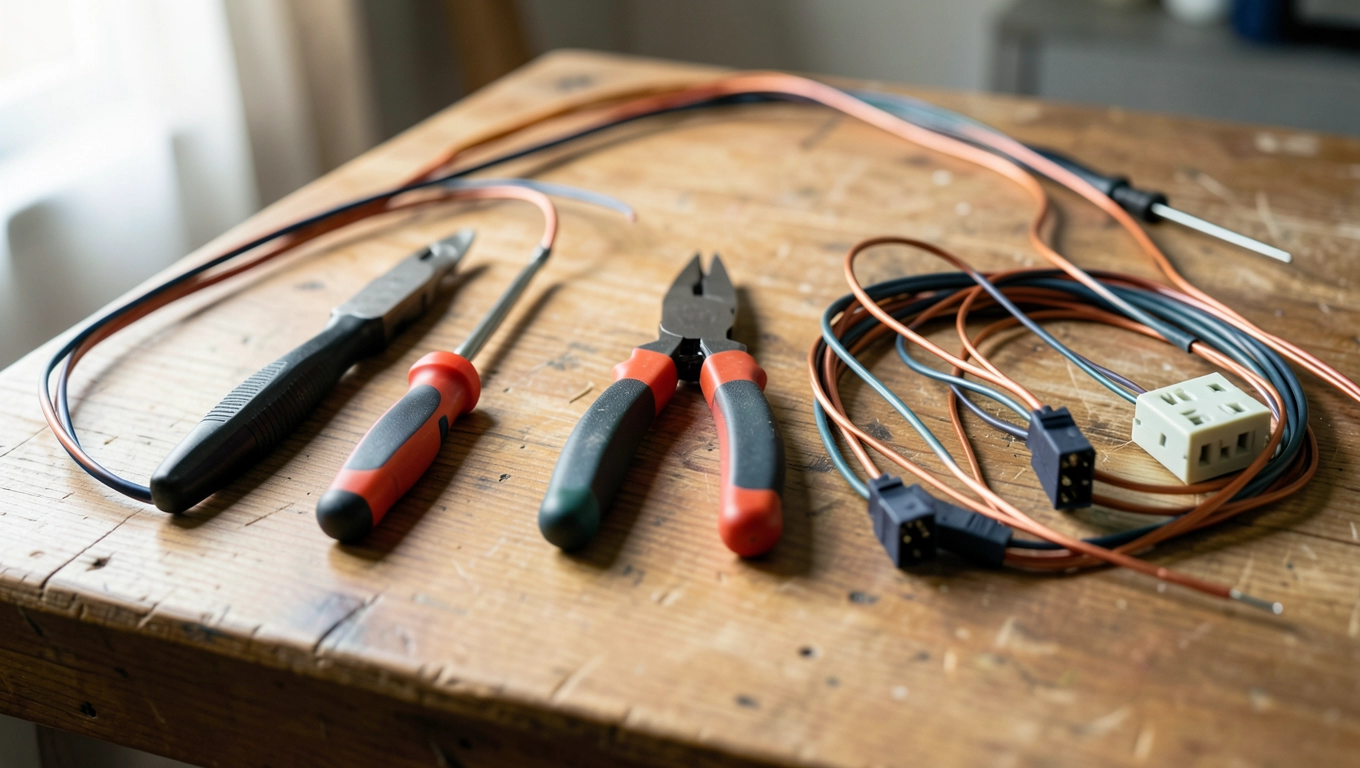

Jakie narzędzia i przewody do podłączenia wentylatora
Zanim cokolwiek zacznie iskrzyć, trzeba odciąć napięcie. Wyłączenie wyłącznika światła to za mało, bo w łazienkowej rozdzielnicy bywa, że obwód oświetlenia i gniazdek idzie z jednego bezpiecznika. Bezpiecznik na cały obwód albo, jeszcze lepiej, wyłącznik różnicowoprądowy i dopiero wtedy miernik.
Wystarczy jeden tani miernik cyfrowy, by zamiast zgadywać z neonówką zobaczyć konkretne 230 V albo upragnione 0 V. Neonówka potrafi świecić przez pojemność kabla nawet przy wyłączonym napięciu, co prowadzi do bolesnych pomyłek.
| Narzędzie / materiał | Do czego służy | Orientacyjna cena (PLN) |
|---|---|---|
| Miernik cyfrowy | Potwierdzenie braku napięcia, pomiar napięcia | 40-90 |
| Ściągacz izolacji | Precyzyjne odsłonięcie żył | 25-60 |
| Złączki Wago 221 (3- lub 5-torowe) | Trwałe, powtarzalne połączenia | 1,20-2,50 / szt. |
| Przewód YDYp 3×1,5 mm² | Zasilanie wentylatora II klasy z PE | 2,50-3,50 / mb |
| Przewód YDY 2×1,5 mm² | Wentylator II klasy bez PE | 1,80-2,80 / mb |
| Rękawice elektroizolacyjne | Ochrona przed dotykiem przypadkowym | 30-80 |
| Wiertarka + koronka 105/120 mm | Otwarcie kanału wentylacyjnego | 40-120 |
Przekrój 1,5 mm² wystarczy, bo silnik wentylatora łazienkowego pobiera zwykle od 0,05 do 0,15 A. To pięć razy mniej niż obciążalność długotrwała takiego przewodu przy montażu podtynkowym, więc spadek napięcia na odcinku do 15 m pozostaje poniżej 1 %.
Klasę ochronności wentylatora widać na tabliczce znamionowej symbol kwadratu w kwadracie oznacza II klasę, czyli podwójną izolację i brak wymaganego PE. Symbol trójkąta z błyskawicą lub znak uziemienia wskazuje I klasę, gdzie żyła ochronna żółto-zielona musi trafić do zacisku oznaczonego symbolem masy.
| Klasa ochronności | Liczba żył w przewodzie | Kiedy PE jest wymagane |
|---|---|---|
| II (kwadrat w kwadracie) | 2 lub 3 | Nie ale PE bywa zaciskiem neutralizującym zakłócenia |
| I (uziemienie) | 3 | Tak bezwzględnie |
Jeśli w ścianie biegnie stary przewód aluminiowy, montaż lepiej oddać elektrykowi. Aluminium w styku z miedzianym zaciskiem tworzy warstwę tlenku, która grzeje się pod obciążeniem przy silniku 20 W ryzyko jest niewielkie, ale przy zwarciu w sieci potrafi rozgrzać kostkę do stopienia izolacji.
Schemat podłączenia wentylatora łazienkowego krok po kroku
Kluczowa zasada: wentylator łączy się równolegle z lampą, nigdy szeregowo. Połączenie szeregowe oznaczałoby, że prąd płynący przez żarówkę musiałby najpierw przejść przez silnik, a to przy różnych rezystancjach prowadzi do migotania światła albo całkowitego braku jednego z odbiorników.
Identyfikacja przewodów to pierwszy krok po wyłączeniu bezpiecznika i pomiarze miernikiem. W polskiej instalacji L (faza) ma izolację brązową albo czarną, N (neutralny) niebieską, a PE (ochronny) żółto-zieloną. W starszych domach kolory bywają złamane, więc miernik w trybie pomiaru napięcia przemiennego z jedną sondą na znanym PE rozwiązuje wątpliwości.
- Zdejmij obudowę wentylatora, odsłaniając listwę zaciskową oznaczoną L, N, ewentualnie PE i LT.
- Poprowadź przewód od puszki przy lampie do puszki wentylatora, mocując go co 30 cm uchwytami.
- Podłącz brązową żyłę do zacisku L wentylatora oraz do zacisku L lampy w tej samej kostce.
- Niebieską żyłę połącz z zaciskiem N wentylatora oraz z przewodem neutralnym zasilającym lampę.
- Jeśli wentylator ma zacisk PE, podłącz żyłę żółto-zieloną do wspólnej szyny ochronnej w puszce.
- Upewnij się, że żadna żyła nie wystaje więcej niż 8 mm poza złączkę, a izolacja sięga do samego zacisku.
- Przykręć obudowę, włącz bezpiecznik i sprawdź, czy łopatki nie ocierają o korpus obcy dźwięk oznacza źle wycentrowany wirnik.
Brak miernika w dłoni to brak zgody na dalszy montaż. Nawet doświadczeni elektrycy po latach pracy wpadają w pułapkę obwodu, w którym faza dochodzi z innego bezpiecznika niż ten wyłączony. Rutyna zabija pewność siebie.

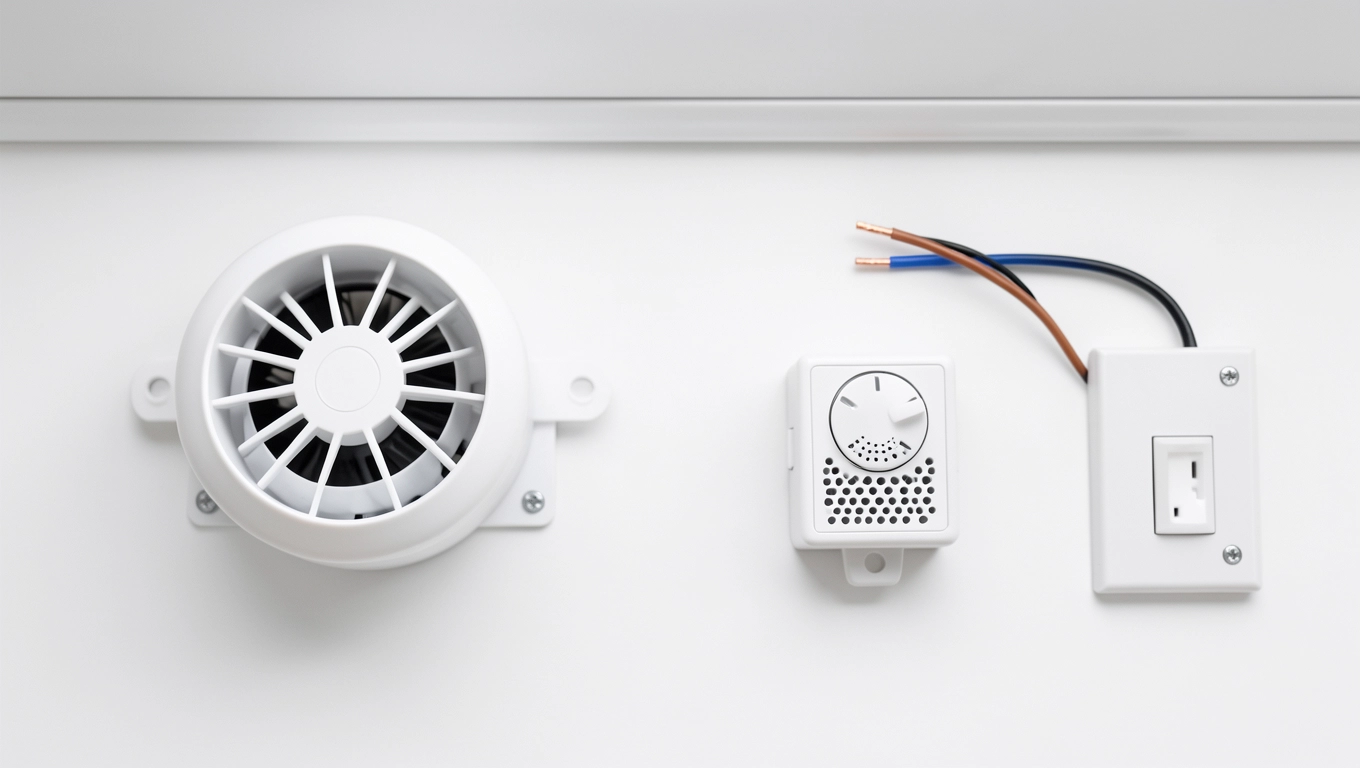

Schemat podłączenia wentylatora z timerem lub czujnikiem wilgoci
Modele z automatyką potrzebują stałej fazy L, bo ich elektronika musi znać aktualny czas i poziom wilgotności także wtedy, gdy światło jest zgaszone. To oznacza jedną dodatkową żyłę sterującą, oznaczoną na listwie jako LT, Ls lub S.
Schemat wygląda wtedy następująco: z puszki przy lampie wychodzą trzy przewody faza sterująca (do LT), faza załączająca (do L, ta sama co faza lampy) i neutralny (wspólny N). Po wykryciu napięcia na LT timer odmierza ustawiony czas, zwykle od 2 do 30 minut, i dopiero wtedy odcina zasilanie silnika.
| Typ wentylatora | Liczba żył | Wymagana stała faza | Zalety | Wady | Cena orientacyjna (PLN) |
|---|---|---|---|---|---|
| Standardowy | 2 (L, N) | Nie | Prosty montaż, niska cena | Brak opóźnienia wyłączenia | 80-180 |
| Z timerem | 3 (L, N, LT) | Tak | Praca po wyjściu z łazienki | Wymaga stałej fazy | 160-320 |
| Z higrostatem | 3 (L, N, LT) | Tak | Reaguje na realną wilgotność 60-90 % | Droższy, wymaga kalibracji | 240-450 |
Czujnik wilgotności mierzy wilgotność higroskopijnym elementem polimerowym, którego rezystancja spada wraz z pochłanianiem pary wodnej. Po przekroczeniu progu najczęściej 70 % RH układ zamyka obwód LT i wymusza pracę wentylatora aż do osuszenia. Taki wentylator nie wymaga nawet włączenia światła, bo własna logika decyduje, kiedy działać.

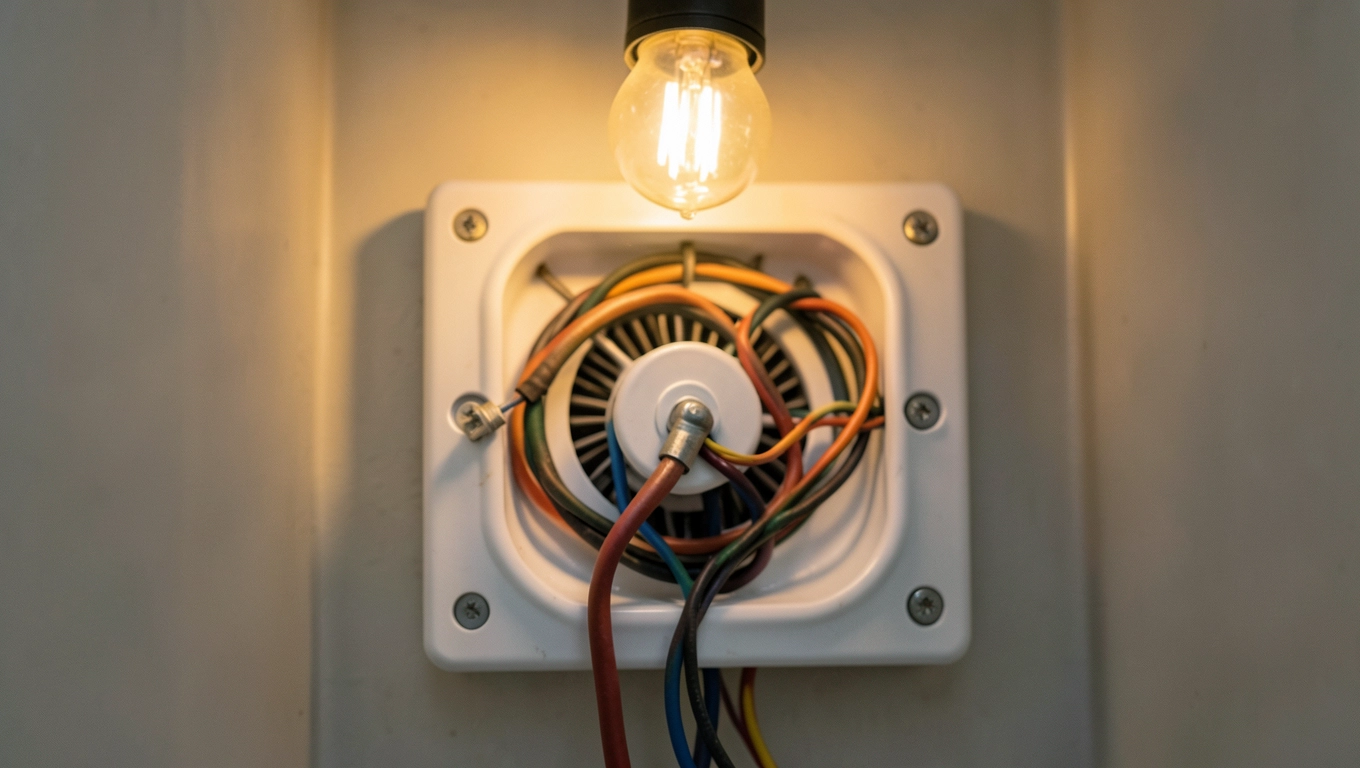

Najczęstsze błędy przy zasilaniu wentylatora w łazience
Pierwszy grzech pojawia się już na etapie planowania: łączenie wentylatora szeregowo z oświetleniem. Prąd płynący przez silnik napotyka rezystancję uzwojeń rzędu setek omów, przez co napięcie na żarówce spada do 180-200 V, a ona świeci żółtawym, przygaszonym światłem.
Drugi błąd to skręcanie żył gołymi rękami bez złączek i izolowania taśmą. Skrętka z czasem się luzuje, a powietrze wilgotne w łazience utlenia miedź w miejscu styku. Po kilku miesiącach połączenie grzeje się pod obciążeniem i potrafi zaiskrzyć przy każdym włączeniu światła.
Brak uziemienia w wentylatorze I klasy to trzeci, najpoważniejszy błąd. Przebicie izolacji uzwojenia na metalowy korpus powoduje, że obudowa staje się pod napięciem, a dotknięcie jej mokrą ręką kończy się porażeniem. PE odprowadza ten prąd do rozdzielni i wyzwala różnicówkę w 30 ms.
Czwarta pułapka to zła polaryzacja w modelach z timerem. Jeśli LT zostanie podłączony do N zamiast do L, układ elektroniczny nie rozpozna sygnału startu i wentylator milczy, choć miernik pokaże poprawne napięcie na zaciskach. Brak objawów po podłączeniu to często właśnie odwrócona faza.
Piąty, często pomijany błąd, to brak okresowego czyszczenia łopatek. Kurz i tłuszcz osadzają się na wirniku, zwiększając jego masę i obciążając silnik. Po roku takiej pracy pobór prądu rośnie o 20-30 %, a łożyska zaczynają hałasować użytkownik słyszy wtedy buczenie i obwinia instalację, choć prawdziwą przyczyną jest brak serwisu.
Stara rozdzielnia bez wyłącznika różnicowoprądowego, aluminiowe przewody albo brak PE w ścianie to sygnał, by oddać robotę fachowcowi. Instalacja wentylatora to niewielki wydatek w porównaniu z wymianą okablowania po pożarze.
Dobór wentylatora do kubatury łazienki
Wydajność liczy się w metrach sześciennych na godzinę. Prosta reguła mówi: kubatura pomieszczenia (długość × szerokość × wysokość) razy sześć do ośmiu wymian. Dla łazienki 2,5 × 2 × 2,7 m, czyli 13,5 m³, minimum wynosi 81 m³/h, a optimum 108 m³/h.
| Kubatura (m³) | Min. wydajność (m³/h) | Optymalna (m³/h) | Średnica króćca (mm) | Poziom hałasu (dB) | |
|---|---|---|---|---|---|
| do 8 | 48 | 65 | 100 | 26-30 | |
| 8-15 | 80 | 110 | 120 / 125 | 28-33 | |
| 15-25 | 120 | 160 | 150 | 32-38 | |
| powyżej 25 | 180 | 240 | 150 / 200 | 35-42 |
Klasa szczelności IPX4 to absolutne minimum dla strefy 2, czyli przestrzeni do 60 cm od krawędzi wanny czy prysznica. Oznaczenie IPX5 wymagane jest przy bezpośrednim narażeniu na strumień wody, na przykład w kabinach bez drzwi.
Modele oznaczone jako ciche pracują z reguły przy 26-30 dB, co odpowiada szeptowi w odległości metra. Takie urządzenia kosztują 200-400 PLN, ale ich łożyska kulkowe zamiast ślizgowych wytrzymują ponad 30 000 godzin, czyli ponad dekadę codziennej pracy.
Króciec o średnicy 120 mm pasuje do większości blokowych szachtów. Jeśli otwór w ścianie ma 100 mm, adapter redukcyjny kosztuje kilkanaście złotych i nie zaburza przepływu, o ile jego długość nie przekracza 50 mm.
Wentylatora nie montuje się bezpośrednio nad kabiną prysznica. Para wodna skondensowana w silniku skraca żywotność łożysk nawet o połowę. Bezpieczna odległość to co najmniej 120 cm od wanny w poziomie i 30 cm od sufitu.
Kiedy wezwać elektryka, a nie robić to samemu
Brak przewodu ochronnego w ścianie, aluminiowe okablowanie albo rozdzielnia bez różnicówki każdy z tych trzech przypadków zmienia pozornie prostą robotę w poważną ingerencję w instalację. Wymiana przewodu na miedziany 3-żyłowy wymaga kucia ściany i uzgodnienia z administracją w bloku.
Również w domach z instalacją TN-C, czyli połączonym PEN, samodzielne rozdzielanie na N i PE bez przebudowy rozdzielni kończy się tym, że metalowa obudowa wentylatora I klasy staje się niebezpieczna przy każdym zerwaniu przewodu neutralnego w sieci.
Jeśli po wyłączeniu bezpiecznika miernik nadal pokazuje napięcie między przewodem a kaloryferem, nie kontynuuj. Prawdopodobnie faza dochodzi z innego obwodu, a kaloryfer działa jako przypadkowe uziemienie. To sytuacja, w której potrzebny jest fachowiec z uprawnieniami SEP.
Checklist przed pierwszym uruchomieniem
- Bezpiecznik wyłączony, napięcie sprawdzone miernikiem na każdym przewodzie.
- Żyły osadzone do końca w złączkach Wago, brak odsłoniętej miedzi.
- Polaryzacja zgodna: brązowy do L, niebieski do N, żółto-zielony do PE.
- Obudowa wentylatora przykręcona, łopatki kręcą się swobodnie bez ocierania.
- Kanał wentylacyjny drożny, klapa zwrotna otwiera się pod ciśnieniem.
- Po włączeniu światła wentylator rusza w ciągu sekundy, bez trzasków i iskrzenia.
Prąd w gniazdku bywa kapryśny, ale prąd w łazience wybaczalny nie jest. Pośpiech przy montażu wentylatora kosztuje więcej niż godzina spokojnej pracy z miernikiem, a spokojna praca zaczyna się od wyłączonego bezpiecznika. Gdy cztery z sześciu punktów powyższej listy wymagają zgadywania, rozsądek podpowiada jedno: zamów elektryka, bo jego wizyta kosztuje mniej niż wymiana okładziny po zalaniu sąsiada z dołu.
