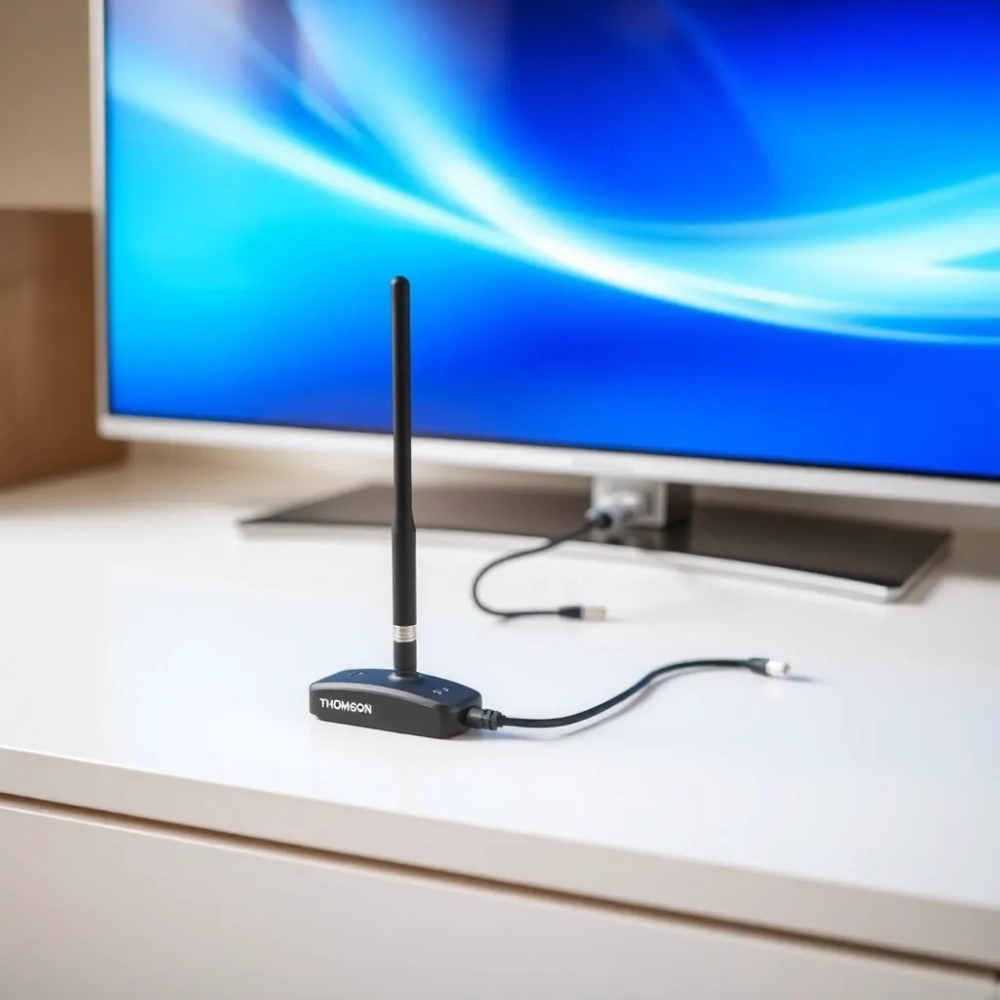

Jak podłączyć antenę pokojową Thomson ANT1539 w kilka minut

Stanie przed telewizorem z pękiem kabli i plastikową anteną w ręku potrafi solidnie zirytować zwłaszcza gdy wieczór miał być spokojny, a tu zaczyna się montaż. Dobra wiadomość: Thomson ANT1539 podłączysz samodzielnie w niecałe pięć minut, bez wiertarki i bez wzywania fachowca. To kompaktowa antena pokojowa pracująca w paśmie UHF 470-790 MHz, kompatybilna ze standardem DVB-T/T2, wyposażona we wbudowany filtr sygnałów LTE/5G oraz przewód koncentryczny o długości 2,5 m zakończony wtykiem IEC. Całość zasila się napięciem 5 V z portu USB telewizora (pobór około 80 mA) wystarczy jeden kabel, jedno gniazdo antenowe i odrobina cierpliwości przy strojeniu kanałów.

• Thomson ANT1539 instrukcja montażu krok po kroku
• Jak ustawić antenę Thomson ANT1539, żeby łapała wszystkie MUX-y
• Antena pokojowa Thomson ANT1539 nie działa najczęstsze przyczyny
• Długoterminowa eksploatacja i ponowne strojenie

Thomson ANT1539 instrukcja montażu krok po kroku

Zanim cokolwiek podłączysz, wyłącz telewizor lub dekoder DVB-T2 z sieci to nie przesada, lecz realne zabezpieczenie portu USB oraz tunera przed przypadkowym zwarciem podczas wkładania wtyku. W pudełku znajdziesz samą antenę zintegrowaną z podstawą, kabel antenowy 2,5 m z wtykiem męskim IEC, krótki przewód USB do zasilania wzmacniacza oraz skróconą instrukcję papierową. Jeśli telewizor nie ma wolnego portu USB albo odległość do gniazda antenowego przekracza 2,5 m, dokup zasilacz sieciowy 5 V o wydajności co najmniej 100 mA oraz przewód koncentryczny zakończony wtykami IEC z obu stron.

Schemat podłączenia w trzech krokach

Cały montaż sprowadza się do trzech fizycznych połączeń. Wtyk koncentryczny wchodzi do gniazda ANT IN z tyłu odbiornika siadasz, wkładasz go do momentu lekkiego oporu, lekko dokręcasz palcami nakrętkę. Drugi koniec tego samego kabla jest już wpięty w antenę przez producenta, więc nie musisz go ruszać. Wtyk micro-USB wpinasz w port USB telewizora (lub zasilacza) dioda na obudowie powinna rozbłysnąć na zielono lub niebiesko, co potwierdza obecność napięcia. Antena zaczyna działać natychmiast, bez żadnego przycisku włącznika.

Źródło zasilania wybierz świadomie, bo różnica wpływa na późniejszą wygodę. Opcja A zasilanie z portu USB telewizora eliminuje dodatkowy zasilacz, ale pobór 80 mA bywa graniczny dla starszych telewizorów z portem USB 2.0 projektowanym pod pamięci masowe. Opcja B zasilacz 230 V kupiony osobno daje stabilne napięcie 5 V niezależnie od trybu czuwania TV i chroni port USB przed wypaleniem. Praktyczne minimum to zasilacz impulsowy 5 V / 1 A z końcówką micro-USB, kosztujący kilkanaście złotych.

Sprawdź kompatybilność menu telewizora

Każdy współczesny telewizor Smart ma ścieżkę strojenia kanałów naziemnej telewizji cyfrowej, lecz jej umiejscowienie w menu bywa kapryśne. W systemie Samsung Tizen wejdź w Menu → Ustawienia → Nadawanie → Automatyczne strojenie. W LG WebOS ścieżka biegnie przez Ustawienia → Programy → Automatyczne strojenie programów. W Sony Bravia (Android TV) szukaj Ustawienia → Kanały i sygnały wejściowe → Kanały → Strojenie kanałów. Na starszych panelach Panasonic wejdź w Menu Setup → Tuning Menu → Auto Setup. W każdym przypadku źródło sygnału ustaw jako Antena, nie Kablowa, bo Thomson ANT1539 to antena pasywna z wbudowanym wzmacniaczem, pracująca wyłącznie z multipleksami DVB-T2 nadawanymi naziemnie.

Wybierz typ skanowania Pełne (Full) zamiast Szybkie (Quick), ponieważ tylko w trybie pełnym odbiornik przeszuka cały zakres częstotliwości 470-790 MHz i znajdzie wszystkie dostępne MUX-y. Czas skanowania waha się od 2 do 5 minut, a pasek postępu bywa mylący, bo może zawiesić się na pozornie pustym fragmencie pasma. Po zakończeniu telewizor wyświetli liczbę znalezionych kanałów, którą warto zapisać przyda się do porównania po późniejszych korektach ustawienia anteny.

Jak ustawić antenę Thomson ANT1539, żeby łapała wszystkie MUX-y

Antena ustawiona byle jak obiera trzy MUX-y; ustawiona świadomie pięć. Różnica wynika z fizyki propagacji fal UHF, które silnie tłumią przeszkody terenowe, zwłaszcza mury żelbetowe i okna z folią niskoemisyjną. Pierwszym krokiem optymalizacji jest określenie kierunku do najbliższego nadajnika w Polsce robi się to przez mapę Emitel lub wyszukiwarkę na stronie Emitel.pl, gdzie wpisujesz miasto i otrzymujesz listę aktywnych obiektów wraz z odległością.

Mapa nadajników i wybór lokalizacji

Mapa na Emitel.pl uwzględnia wysokość zawieszenia anten nadawczych, moc ERP oraz polaryzację poziomą lub pionową. Gdy mieszkasz w bloku 15 km od nadajnika, ustawienie Thomson ANT1539 na parapecie zwróconym w stronę tego nadajnika może wystarczyć, ale gdy dzieli Cię 40 km i kilka wzgórz, konieczne będzie przeniesienie anteny do wnęki okiennej najwyższego piętra lub na ścianę naprzeciwko okna. Antena ma planarne dipole, więc wymaga ustawienia pionowego lub poziomego dokładnie w polaryzacji nadajnika to nie preferencja, lecz fizyczny wymóg zgodny z normą ETSI EN 302 296.

Odczyt wskaźnika sygnału

Po pierwszym skanowaniu wejdź w Informacje o kanale lub Stan sygnału, żeby zobaczyć dwa paski: siłę i jakość. Siła mówi o mocy odbieranego sygnału im bliżej 100%, tym lepiej, ale przy 40% obraz też powinien się pojawić. Jakość pokazuje stosunek sygnału użytecznego do szumu i zakłóceń poniżej 50% zaczyna się pikseloza, poniżej 30% kanał zacina lub znika. Obracaj antenę o pięć stopni, czekaj 3-4 sekundy na stabilizację odczytu, zapisz najlepsze ustawienie. Drobna zmiana kąta potrafi podnieść jakość z 45% na 75%, bo wzmacniacz Thomson ANT1539 ma charakterystykę kierunkową tłumi odbicia, ale potrzebuje bezpośredniej linii widoczności.

Jeśli w Twojej okolicy dostępny jest MUX-8 nadawany w paśmie VHF (kanał 6 w zakresie 174-230 MHz), Thomson ANT1539 go nie odbierze jego zakres UHF kończy się na 790 MHz. To ograniczenie konstrukcyjne, nie usterka. Dla odbioru MUX-8 potrzebna jest antena szerokopasmowa VHF/UHF, inna klasa sprzętu.

Porównanie z konkurencyjnymi modelami

Rynek anten pokojowych obfituje w konstrukcje zbliżone wymiarami, lecz różniące się elektroniką. Poniższa tabela pokazuje, jak Thomson ANT1539 wypada na tle najczęściej polecanych odpowiedników w podobnej cenie (dane z kart katalogowych producentów, ceny orientacyjne rynkowe).

Kabel 2,5 m wystarczy, gdy telewizor stoi przy ścianie z gniazdem antenowym. Przy większych odległościach użyj przedłużacza koncentrycznego 50 Ω; każde kolejne 5 m tłumi sygnał o około 1,5-2 dB, więc maksymalna bezpieczna długość bez wzmacniacza to 10-12 m.

Antena pokojowa Thomson ANT1539 nie działa najczęstsze przyczyny

Gdy po podłączeniu obraz się nie pojawia, pierwszym odruchem jest podejrzenie uszkodzonego sprzętu. Tymczasem w dziewięciu przypadkach na dziesięć problem leży po stronie zasilania lub strojenia, nie elektroniki anteny. Zacznij od diody na obudowie jeśli się nie świeci, wzmacniacz nie pracuje i antena działa pasywnie, odbierając tylko silne sygnały z bliskich nadajników. Najczęstsze przyczyny świecącej ciemności to uszkodzony przewód USB, wyłączony port w menu telewizora lub zasilacz o zbyt niskim napięciu.

Diagnostyka w pięciu krokach

Sprawdź kolejno: czy dioda LED świeci po podłączeniu do innego portu USB (telefon, ładowarka); czy wtyk IEC jest wpięty do gniazda ANT IN, a nie ANT OUT czy LOOP; czy w menu telewizora wybrałeś źródło sygnału Antena, a nie Kabel; czy na pilocie wcisnąłeś przycisk Source / Wejście i wybrałeś właściwy tuner (TV, nie HDMI); czy po skanowaniu zapisałeś kanały, bo samo znalezienie ich nie wystarczy. Telewizory Sony i Panasonic wymagają dodatkowego potwierdzenia hasłem rodzicielskim przy zapisie kanałów niekodowanych drobnostka, ale potrafi zatrzymać cały proces.

Pikseloza obraz się kraje, mrugają kwadraty, dźwięk rwie się co kilka sekund to klasyczny sygnał zakłóceń LTE/5G, które nakładają się na kanały UHF wyższych multipleksów. Filtr wbudowany w Thomson ANT1539 tłumi sygnały powyżej 790 MHz, gdzie pracują nowoczesne nadajniki komórkowe, więc zwykle pomaga przesunięcie anteny o 20-30 cm od okna z szybą termoizolacyjną (jej metaliczna warstwa odbiła fale). Gdy to nie wystarcza, dodaj zewnętrzny filtr pasmowo-przepustowy LTE 800 wtyka się go między antenę a telewizor i kosztuje około 25-35 zł.

Kiedy wywołać serwis

Jeśli dioda LED nie zapala się w żadnym porcie USB, kabel jest nieuszkodzony, a zasilacz daje poprawne 5 V, usterka leży w elektronice anteny. Otwarcie obudowy unieważnia gwarancję, więc skontaktuj się z punktem sprzedaży Thomson objęty jest dwuletnią gwarancją producenta zgodną z przepisami ustawy o prawach konsumenta. Naprawa w autoryzowanym serwisie w praktyce sprowadza się do wymiany wzmacniacza, bo reszta konstrukcji (dipole, kabel, obudowa) nie ulega awarii przy normalnej eksploatacji.

Antena nie jest przystosowana do pracy w temperaturach poniżej 0°C i przy wilgotności powyżej 80%. Nie ustawiaj jej na parapecie, po którym skrapla się woda, ani w kuchni nad kuchenką. Skropliny mogą zwarciować wzmacniacz i trwale go uszkodzić.

Lista kontrolna przed rozpoczęciem montażu

Przed pierwszym podłączeniem przejdź przez pięć punktów odhaczenie każdego skraca czas instalacji i redukuje frustrację:

• Sprawdź, czy telewizor obsługuje DVB-T2 HEVC modele sprzed 2017 r. mogą wymagać dekodera.
• Zlokalizuj gniazdo ANT IN z tyłu odbiornika bywa oznaczone też symbolem anteny lub napisem RF IN.
• Potwierdź kierunek do nadajnika na mapie Emitel lub w aplikacji „MUXfinder”.
• Przygotuj zasilacz USB 5 V / ≥100 mA, jeśli planujesz zasilać antenę niezależnie od TV.
• Wyczyść obszar roboczy 2,5 m kabla lubi plątać się z innymi przewodami.

Długoterminowa eksploatacja i ponowne strojenie

Antena ustawiona raz poprawnie pracuje latami, lecz sygnał naziemny zmienia się nadawcy modyfikują moce, uruchamiają nowe MUX-y lub wyłączają stare. Raz na półtora miesiąca warto powtórzyć automatyczne strojenie, szczególnie gdy zauważysz brak kanału, który wcześniej odbierałeś. Zmiana kanałów emisji dotyczy najczęściej MUX-3 oraz MUX-8, a tak zwana restrukturyzacja pasma 700 MHz pod sieci komórkowe zmniejsza dostępny zakres UHF.

Czyszczenie Thomson ANT1539 ogranicza się do przetarcia obudowy suchą ściereczką mikrofibrową raz na kwartał. Otwory wentylacyjne z tyłu obudowy nie powinny być zakurzone termicznie wpływa to na wzmacniacz, który grzeje się przy wzmocnieniu rzędu 30 dB. Unikaj środków chemicznych na bazie alkoholu, bo mogą zmatowić ABS.

Regulacja częstotliwości reskanowania raz na 4-6 tygodni wystarcza w praktyce, choć w niektórych regionach nadajniki zmieniają konfigurację częściej. Gdy wszystko działa stabilnie, nie ruszaj anteny każdy centymetr przesunięcia zmienia kąt odbioru, a precyzyjne ustawienie potrafi zająć kwadrans.

Dane techniczne anteny zgodne ze specyfikacją producenta, pasma nadawania MUX-1 do MUX-3 według wykazu Urzędu Komunikacji Elektronicznej, mapa pokrycia sygnałem DVB-T2 z serwisu nadawcy infrastruktury naziemnej, normy ETSI EN 302 296 dotyczące transmisji DVB-T2. Lokalizator nadajników i aktualną listę multipleksów znajdziesz na stronie Emitel.pl, oficjalnym wykazie Krajowej Instytucji Mediów i na Portalu Geodezyjnym GUGiK (mapa.gov.pl) tam uzyskasz informację o polaryzacji konkretnego nadajnika.
