Antena pokojowa Thomson: podłączenie w 4 minuty bez dekodera
Thomson ANT1539 bez dekodera: konfiguracja DVB-T2
Do poprawnego odbioru naziemnej telewizji cyfrowej w standardzie DVB-T2 wystarczy telewizor z wbudowanym tunerem, antena pokojowa działająca w paśmie UHF oraz przewód antenowy zakończony wtykiem IEC. Thomson ANT1539 spełnia te wymagania w jednym kompaktowym urządzeniu, a kluczowy parametr, czyli pasmo pracy 470-790 MHz, pokrywa dokładnie te częstotliwości, na których nadają multipleksy MUX-1, MUX-2, MUX-3, MUX-4, MUX-5, MUX-6 oraz MUX-8 w całej Polsce. Antena nie obsługuje pasma VHF (kanały 1-12), więc jeśli w Twojej okolicy jeszcze nie zakończono refarmingu, część programów może pozostać niedostępna.
- Thomson ANT1539 bez dekodera: konfiguracja DVB-T2
- Ustawienie anteny Thomson i skanowanie kanałów w telewizorze
- Thomson ANT1539 nie działa: najczęstsze problemy i rozwiązania
Dane techniczne w skrócie:
Zakres częstotliwości: UHF 470-790 MHz. Zysk energetyczny: do 5 dBi (zależnie od kąta). Kabel koncentryczny: 2,5 m, zalecany RG174 lub lepszy. Zasilanie: DC 5 V, 80 mA, przez USB lub zewnętrzny zasilacz. Filtr: wbudowany LTE/GSM 800 MHz. Dioda sygnalizacyjna LED. Masa netto: ok. 260 g.
Wzmocnienie sygnału we wnętrzu budynku jest niższe niż na zewnątrz, ponieważ ściany tłumią fale elektromagnetyczne od 8 dB do nawet 25 dB w przypadku ścian żelbetowych z izolacją termiczną. Filtr LTE odcina sygnał telefonii komórkowej powyżej 791 MHz, który mógłby nakładać się na wyższe kanały UHF i powodować pikselozę. Bez tego filtra zakłócenia od stacji bazowych 4G/5G w odległości 200-500 m od okna potrafią całkowicie zablokować odbiór MUX-8, który nadaje na kanale 56 (754 MHz).
Zasięg działania anteny pokojowej zależy od mocy nadajnika, terenu oraz przeszkód. W typowej zabudowie miejskiej przy nadajniku o mocy 100 kW ERP antena pokojowa działa poprawnie w odległości 15-40 km. W domu jednorodzinnym na otwartej przestrzeni zasięg rośnie do 40-50 km od nadajnika, a w gęstej zabudowie wielokondygnacyjnej może spaść do 5-15 km. W praktyce liczy się nie tyle odległość w linii prostej, co kąt widoczności nadajnika, czyli tak zwany azymut, który łatwo sprawdzisz na mapie pokrycia Emitelu.
Co znajdziesz w zestawie i co warto dokupić
Standardowy zestaw zawiera antenę z kablem o długości 2,5 m zakończonym wtykiem IEC męskim, instrukcję obsługi oraz krótki przewód USB do zasilania wzmacniacza. Nie ma w nim zasilacza sieciowego, ponieważ producent zakłada podpięcie do portu USB w telewizorze. Jeśli Twój telewizor nie ma portu USB, na przykład starszy model Samsung z 2014 roku, dokument wymaga dokupienia zasilacza 5 V o wydajności co najmniej 100 mA, na przykład klasycznej ładowarki od smartfona z kablem zakończonym wtykiem USB-A.
Zanim zaczniesz, sprawdź trzy rzeczy: Twój telewizor ma wbudowany tuner DVB-T2 HEVC H.265 (informacja w menu „Informacje o sygnale" lub na tabliczce znamionowej). Masz działający port USB w telewizorze lub wolną ładowarkę 5 V. Masz dostęp do okna lub balkonu wychodzącego w kierunku nadajnika.
Instrukcja montażu krok po kroku
Czas instalacji w typowym mieszkaniu to około 4 minut, bez wkrętaka, bez wiercenia i bez dekodera. Pierwszym krokiem jest podłączenie wtyku IEC do gniazda antenowego w telewizorze oznaczonego „ANT IN" lub symbolem anteny. Drugim krokiem jest wybór źródła zasilania wzmacniacza. Ścieżka A: podłącz przewód USB do wolnego portu w telewizorze (zwykle oznaczonego USB 5V). Ścieżka B: podłącz ten sam przewód USB do ładowarki sieciowej 5 V, a ładowarkę włóż do gniazdka 230 V.

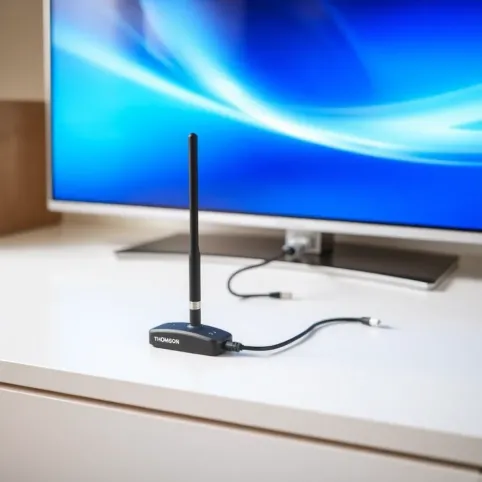

Trzecim krokiem jest umieszczenie anteny. Najlepszy rezultat daje pozycja przy oknie skierowanym w stronę nadajnika, na wysokości 1,5-2 m nad podłogą, z dala od grubych zasłon, kaloryferów i metalowych przedmiotów. Czwartym krokiem jest włączenie telewizora i przejście do menu wyszukiwania kanałów. Piątym krokiem jest wybór typu wyszukiwania „Pełne skanowanie" lub „Auto-tuning", a szóstym krokiem jest cierpliwe czekanie od 3 do 8 minut, aż tuner przeskanuje cały zakres UHF.
Nie używaj zasilacza o napięciu wyższym niż 5 V, ponieważ wzmacniacz w antenie nie ma stabilizatora i podanie 9 V lub 12 V trwale go uszkodzi. Nie podłączaj kabla USB do komputera lub powerbanku w trybie szybkiego ładowania (QC, PD), ponieważ napięcie może przekroczyć 5 V. Nie używaj przedłużaczy USB dłuższych niż 3 m, bo spadek napięcia spowoduje, że wzmacniacz zacznie szumieć.
Miejsce montażu a jakość odbioru
Sposób ustawienia anteny wpływa na jakość sygnału bardziej niż jakikolwiek inny parametr. Poniższe zestawienie pokazuje szacowany zysk lub stratę sygnału w zależności od pozycji.
| Miejsce montażu | Kiedy stosować | Szacowany zysk |
|---|---|---|
| Parapet przy oknie | Mieszkanie w bloku, nadajnik widoczny z okna | +5 do +10 dB |
| Ściana przy oknie (1,5 m) | Świetne tłumienie od parapetu, góra lepsza | +2 do +6 dB |
| Balkon lub loggia | Gdy mieszkanie ma balkon, a nie otwiera się na nadajnik | 0 do +4 dB |
| Na ścianie wewnętrznej | Gdy okno wychodzi w złą stronę | minus 8 do minus 20 dB |
| Przy lustrze lub telewizorze | Nie polecane | minus 3 do minus 10 dB |
Azymut, czyli kierunek geograficzny w stopniach, pod którym znajduje się nadajnik, ma znaczenie krytyczne dla anteny pokojowej o wąskiej charakterystyce promieniowania. Antena dookólna („króliczki") działa w promieniu 360 stopni, ale wzmacniacz kierunkowy w Thomson ANT1539 skupia czułość w stożku około 60 stopni, dlatego każde 10 stopni odchylenia potrafi obniżyć sygnał o 3-4 dB. Mapę z dokładnym azymutem znajdziesz na stronie Emitelu lub TelewizjaNaziemna.pl, wystarczy wpisać adres lub kod pocztowy.
Ustawienie anteny Thomson i skanowanie kanałów w telewizorze
Po fizycznym podłączeniu i wstępnym ustawieniu anteny czas na oprogramowanie telewizora. Ścieżka menu zależy od producenta, ale logika pozostaje ta sama: wybierz antenę jako źródło sygnału, uruchom wyszukiwanie automatyczne i poczekaj na zakończenie skanu.
Skanowanie kanałów per marka telewizora
Poniższa tabela zawiera konkretne ścieżki w menu dla pięciu najpopularniejszych marek telewizorów na polskim rynku.
| Marka | Ścieżka menu | Czas skanowania |
|---|---|---|
| Samsung | Menu → Nadawanie → Ustawienia automatycznego strojenia → Rozpocznij | 5-7 min |
| LG | Ustawienia → Programy → Automatyczne strojenie → Uruchom | 4-6 min |
| Sony (Google TV) | Ustawienia → Kanały i wejścia → Kanały → Konfiguracja kanałów → Automatyczne wyszukiwanie | 5-8 min |
| Philips (Titan OS) | Ustawienia → Kanały → Wyszukiwanie kanałów → Cyfrowe naziemne | 4-6 min |
| TCL (Google TV) | Ustawienia → Kanały i wejścia → Kanały → Wyszukiwanie kanałów | 5-8 min |
Po zakończeniu skanowania telewizor powinien znaleźć od 30 do 60 kanałów w zależności od operatora nadajnika. W Polsce nadaje się obecnie od 6 do 8 multipleksów, co przekłada się na około 30-40 kanałów telewizyjnych oraz kilkanaście stacji radiowych. Jeśli liczba znalezionych programów jest niższa niż 20, antena prawdopodobnie odbiera tylko część multipleksów, zwykle z powodu nieprawidłowego kierunku lub zbyt dużego tłumienia ścian.
Test odbioru w 60 sekund
Po zakończeniu pierwszego skanu warto wykonać trzy krótkie pomiary, które powiedzą Ci znacznie więcej niż sama lista kanałów.
Pomiar 1: siła sygnału. Wejdź w menu telewizora w sekcję „Informacje o sygnale" lub „Diagnostyka" i odczytaj procentową siłę sygnału dla kanału 48 (MUX-1, 690 MHz). Wartość 70-80% oznacza stabilny odbiór. Poniżej 50% wskazuje na konieczność poprawienia pozycji anteny.
Pomiar 2: jakość sygnału (MER). Ten sam ekran pokaże drugi parametr, często oznaczony jako „Jakość" lub „MER". Wartość powyżej 25 dB to komfort, 20-25 dB to minimum, poniżej 20 dB to pikseloza i przycinanie dźwięku.
Pomiar 3: liczba kanałów w każdym multipleksie. Sprawdź, czy masz kanały z MUX-1 (TVP1, TVP2), MUX-2 (Polsat, TVN), MUX-3 (TVP3, TVP Info), MUX-4 (w lokalizacjach z dodatkowym multipleksem). Brak jednego konkretnego multipleksu wskazuje na zakłócenie lub niedostateczny zasięg na jednym paśmie.
Thomson ANT1539 nie działa: najczęstsze problemy i rozwiązania
Antena prawidłowo podłączona, ale obrazu brak? Przyczyny zwykle dzielą się na trzy grupy: brak zasilania wzmacniacza, zbyt słaby sygnał z nadajnika lub usterka samego tunera w telewizorze. Poniższa tabela zawiera typowe symptomy, ich przyczyny i konkretne rozwiązania.
| Problem | Przyczyna | Rozwiązanie |
|---|---|---|
| Dioda LED nie świeci | Brak zasilania 5 V | Sprawdź port USB w TV lub podłącz ładowarkę sieciową |
| Telewizor pisze „Brak sygnału" | Antena nie jest zasilana lub źle ustawiona | Zmień pozycję anteny, spróbuj przy oknie |
| Pikseloza na wszystkich kanałach | Sygnał na granicy czułości tunera | Przesuń antenę o 20-30 cm w inne miejsce |
| Brak części kanałów, np. tylko TVP1 | Odbiór tylko z jednego multipleksu | Sprawdź azymut, antena może być źle skierowana |
| Kanały się pojawiają i znikają | Zakłócenia impulsowe (kuchenka mikrofalowa, Wi-Fi) | Odsuń antenę o min. 1 m od routera Wi-Fi |
| Brak wszystkich kanałów, ale siła 80% | Telewizor nie ma dekodera DVB-T2 | Sprawdź rok produkcji TV (przed 2018 może brakować H.265) |
Zakłócenia od routera Wi-Fi i mikrofalówki
Router Wi-Fi 2,4 GHz emituje sygnał w paśmie 2400-2483 MHz, teoretycznie daleko od UHF, ale tanie urządzenia potrafią generować harmoniczne na częstotliwościach powyżej 4,8 GHz, które po intermodulacji w przedwzmacniaczu anteny przenikają do zakresu telewizyjnego. Kuchenka mikrofalowa działa na 2,45 GHz i emituje silne szumy szerokopasmowe, które w odległości poniżej 2 m potrafią całkowicie zablokować odbiór na kilka sekund podczas pracy. Te zakłócenia są na tyle rzadkie, że ich identyfikacja wymaga obserwacji zbieżności zakłóceń z uruchomieniem konkretnego urządzenia.
Kiedy Thomson ANT1539 nie wystarczy
Antena pokojowa ma fizyczne ograniczenia, których nie da się przeskoczyć samym wzmacniaczem. Jeśli mieszkasz w piwnicy lub w budynku z grubymi ścianami z żużlobetonu, sygnał może być zbyt słaby nawet przy oknie. Gdy odległość od nadajnika przekracza 50 km, a teren jest pofalowany, pokojowe anteny aktywne nie zastąpią anteny zewnętrznej zamontowanej na maszcie. W takiej sytuacji lepszym wyborem będzie antena kierunkowa typu Yagi lub panel zewnętrzny z przedwzmacniaczem i montażem na wysokości 8-10 m.
Porównanie trzech modeli do 80 zł
Na rynku znajdziesz kilka podobnych modeli aktywnych anten pokojowych do DVB-T2. Poniższa tabela porównuje trzy popularne urządzenia w zbliżonej cenie.
| Model | Zysk | Kabel | Zasilanie | Cena orientacyjna |
|---|---|---|---|---|
| Thomson ANT1539 | do 5 dBi | 2,5 m | 5 V / 80 mA | 60-75 zł |
| Model porównawczy A | do 4 dBi | 1,5 m | 5 V / 100 mA | 50-70 zł |
| Model porównawczy B | do 6 dBi | 3,0 m | 5 V / 120 mA | 70-85 zł |
Porady eksploatacyjne
Thomson ANT1539 nie wymaga regularnej konserwacji, ponieważ obwód aktywny jest zamknięty w obudowie z tworzywa odpornego na UV. Warto natomiast co 1-2 miesiące ponownie przeskanować kanały, ponieważ nadawcy okresowo zmieniają konfigurację multipleksów, dodają nowe stacje lub przesuwają je między kanałami UHF. Czas letni przynosi czasem zmianę warunków propagacji przez wyższą wilgotność powietrza, co w skrajnych przypadkach poprawia zasięg o 2-3 dB.
Pobór prądu 80 mA przy 5 V to 0,4 W, czyli mniej niż ładowania pilota. Antena pozostawiona włączona przez cały rok zużyje około 3,5 kWh, co przekłada się na kilka złotych na rachunku za prąd. Jeśli korzystasz z zasilacza sieciowego, odłączaj go na czas burzy, ponieważ wyładowanie atmosferyczne w odległości 1-2 km indukuje w kablu antenowym napięcie, które przez port USB może uszkodzić elektronikę telewizora.
Najczęściej zadawane pytania
Czy antena pokojowa Thomson działa bez dekodera?
Tak, pod warunkiem że telewizor ma wbudowany tuner DVB-T2 z obsługą kodeka HEVC H.265. Większość telewizorów kupionych po 2018 roku ma taki tuner, wcześniejsze modele mogą wymagać zewnętrznego dekodera.
Czy trzeba ją ustawiać codziennie?
Nie, po prawidłowym ustawieniu antena leży stabilnie w jednej pozycji. Jedynie w przypadku przeniesienia telewizora lub dużych zmian w otoczeniu (nowe budynki, drzewa) warto powtórzyć strojenie.
Co jeśli mam dwa telewizory?
Każdy telewizor potrzebuje własnej anteny lub instalacji z rozgałęźnikiem. Sygnał pasywny z Thomson ANT1539 możesz rozdzielić na 2-3 odbiorniki za pomocą rozgałęźnika 2- lub 3-way, choć wzmocnienie może okazać się niewystarczające.
Jaka odległość od routera Wi-Fi?
Optymalna odległość to co najmniej 1 m. W praktyce 0,5 m zwykle wystarczy, ale routery z silnym nadajnikiem 1W w odległości poniżej 30 cm mogą wprowadzać szum na kanałach wyższych UHF.
Czy działa w bloku z wielkiej płyty?
Tak, ale okno musi wychodzić w kierunku nadajnika. Ściany z wielkiej płyty tłumią sygnał o 12-18 dB, więc montaż wyłącznie przy oknie daje realistyczne szanse powodzenia w odległości do 25 km od nadajnika.
Źródła danych
Dane techniczne: instrukcja producenta Thomson ANT1539, dokumentacja na stronie dystrybutora. Mapy nadajników: Emitel (emitel.pl), TelewizjaNaziemna.pl. Standard DVB-T2: PN-EN 302 296 V1.2.1, dekoder HEVC zgodny z PN-ETSI EN 302 721. Warunki propagacyjne: zalecenia UKE dotyczące parametrów sieci DVB-T2 w Polsce.
