Jak działa grzejnik wodno-elektryczny w łazience i dlaczego warto go mieć

Grzejnik łazienkowy wodnoelektryczny jak działa i dlaczego daje niezależność od sezonu grzewczego

Grzejnik łazienkowy wodnoelektryczny to tak naprawdę dwa urządzenia w jednej obudowie: klasyczny grzejnik wodny podłączony do instalacji centralnego ogrzewania oraz wbudowana grzałka elektryczna zasilana prądem 230 V. Dzięki takiej konstrukcji jedno urządzenie pełni trzy różne funkcje w zależności od pory roku i potrzeb domowników: zimą pracuje jako element instalacji c.o., latem suszy ręczniki i dogrzewa łazienkę wyłącznie prądem, a w okresie przejściowym łączy oba źródła ciepła, by szybciej osiągnąć komfortową temperaturę. Takie rozwiązanie sprawdza się wszędzie tam, gdzie kaloryfer łazienkowy miałby przez pół roku być zimną, bezużyteczną rurką, a sezon grzewczy w budynku jest wyłączany na kilka miesięcy.

• Grzejnik łazienkowy wodnoelektryczny jak działa i dlaczego daje niezależność od sezonu grzewczego
• Dobór mocy grzejnika wodno-elektrycznego do łazienki
• Montaż grzejnika z grzałką krok po kroku
• Jaką grzałkę wybrać do grzejnika łazienkowego
• Poduszka powietrzna w grzejniku z grzałką
• Ile prądu pobiera grzejnik wodno-elektryczny w łazience
• Eksploatacja i konserwacja grzejnika wodno-elektrycznego
• Dyrektywy, normy i wymogi prawne
• Najczęstsze pytania o grzejniki wodno-elektryczne w łazience

Dobór mocy grzejnika wodno-elektrycznego do łazienki

Podstawową regułą, którą stosuje się w projektowaniu ogrzewania łazienkowego, jest założenie 100 W na każdy metr kwadratowy powierzchni pomieszczenia. Przy łazience o kubaturze 12 m³ i standardowej wysokości 2,5 m otrzymujemy więc zapotrzebowanie rzędu 1200 W. W praktyce warto jednak uwzględnić kilka poprawek, bo sucha, ogrzewana łazienka potrzebuje nieco więcej ciepła niż pokój o tej samej objętości.

Korekty wynikają z fizyki budowli: łazienka ma zwykle większą wentylację (para wodna, intensywna wymiana powietrza), często sąsiaduje ze ścianą zewnętrzną, a okładziny ceramiczne magazynują ciepło, lecz szybko je oddają. Dlatego do obliczonej mocy dodaje się 10-15% zapasu przy ścianie zewnętrznej i kolejne 5%, gdy łazienka znajduje się w strefie poddasza lub narożna. W domach energooszczędnych, z rekuperacją i grubą izolacją, można ten zapas ograniczyć.

Błędem jest kupowanie grzejnika „na oko", sugerując się jedynie liczbą szczebelków drabinki. Większa liczba rurek nie zawsze oznacza wyższą moc, bo zależy ona od średnicy kolektora, grubości ścianki, geometrii żeber oraz, co kluczowe, od współczynnika przenikania ciepła zdefiniowanego w normie PN-EN 442. Producenci podają moc w watach przy parametrach 75/65/20°C (temperatura zasilania/powrotu/temperatura pomieszczenia). Jeśli instalacja pracuje w niższej temperaturze, realna moc spadnie nawet o 30%.

Kalkulator mocy w trzech krokach

Krok pierwszy: zmierz długość, szerokość i wysokość łazienki, pomnóż te wartości, by uzyskać kubaturę w metrach sześciennych. Krok drugi: pomnóż powierzchnię przez 100 W, otrzymując bazowe zapotrzebowanie cieplne. Krok trzeci: dodaj współczynnik korekcyjny z tabeli stref klimatycznych PN-EN 12831 (dla Polski przyjmuje się od -16°C do -24°C temperatury obliczeniowej, zależnie od regionu).

Dla typowej łazienki 5 m² w domu na Mazowszu wynik to około 500-700 W mocy grzejnika przy pracy z instalacji c.o. Tryb elektryczny powinien pokrywać to samo zapotrzebowanie, dlatego grzałka o mocy identycznej lub nieco wyższej (np. 800 W) zapewni porównywalny komfort.

Kiedy nie stosować nadmiernej mocy

Grzejnik o zbyt dużej mocy w stosunku do kubatury powoduje cykliczne przegrzewanie i osuszanie powietrza, a praca grzałki w krótkich impulsach zużywa więcej prądu niż praca ciągła z umiarkowaną mocą. Dotyczy to szczególnie małych łazienek bez wentylacji nawiewnej, gdzie każdy kilowat zamienia się w temperaturę powyżej 26°C już po kilkunastu minutach.

Montaż grzejnika z grzałką krok po kroku

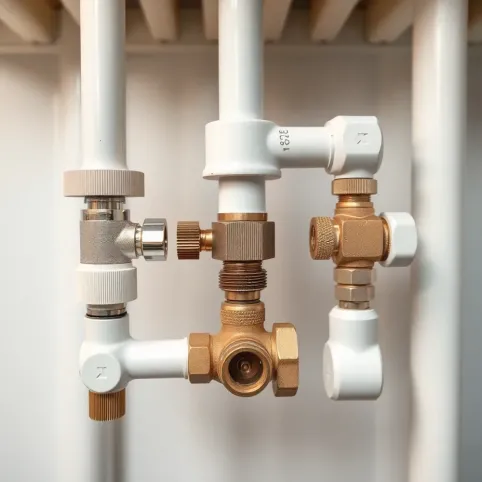

Montaż zaczyna się od wyboru przyłącza. W typowej instalacji c.o. grzejnik podłącza się od dołu, rozstawem 50 mm między osiami zaworów, ale w starszych budynkach spotyka się jeszcze przyłącza boczne i rozstaw 40 cm. Koniecznie trzeba zostawić dostęp do zaworów odcinających, bo bez nich nie da się opróżnić grzejnika na czas wymiany grzałki czy odpowietrzania.

Przed instalacją grzałki konieczne jest sprawdzenie, czy instalacja jest typu otwartego czy zamkniętego. W układach otwartych (z otwartym naczyniem wyrównawczym na strychu) ciśnienie jest niskie, ale do grzejnika z grzałką może przedostać się powietrze atmosferyczne, co sprzyja korozji. W układach zamkniętych z ciśnieniem do 3 barów i zaworem bezpieczeństwa warunki są stabilniejsze, lecz wymagają naczynia wyrównawczego przeponowego.

Kolejność prac montażowych

Po wyłączeniu kotła i spuszczeniu wody z gałęzi instalacji przystępuje się do montażu zaworów. Najpierw montuje się zawór odcinający na zasilaniu, następnie zawór powrotny z możliwością regulacji przepływu (zawór termostatyczny lub zawór z nastawą wstępną). Pomiędzy zawór a grzejnik wkręca się śrubunek, który pozwala w razie potrzeby zdemontować grzejnik bez spuszczania całej instalacji.

Kolejny krok to zawieszenie grzejnika na ścianie. Kołki montażowe dobiera się do materiału ściany: w cegle pełnej sprawdzą się kołki rozporowe 10 mm, w ścianie z pustkówki konieczne są kotwy chemiczne lub specjalne kołki do pustków. Grzejnik powinien wisieć minimum 15 cm nad podłogą i 5 cm od ściany, by zapewnić konwekcję i ułatwić czyszczenie.

Po zawieszeniu grzejnika montuje się grzałkę w gwincie 1/2 cala znajdującym się w dolnym kolektorze lub z boku, zawsze po przeciwnej stronie niż podłączenie wody. Ważne: grzałka musi być wkręcona szczelnie, a przewód zasilający poprowadzony tak, by nie miał kontaktu z gorącymi elementami grzejnika. Po napełnieniu instalacji wodą otwiera się zawory i odpowietrza grzejnik przez ręczny odpowietrznik.

Etapem pomijanym przez wielu amatorów, a kluczowym dla bezpieczeństwa, jest uziemienie grzejnika metalowego oraz podłączenie przewodu ochronnego PE do instalacji elektrycznej. Wynika to z wymagań IEC 60335-2-43 dotyczących urządzeń grzewczych montowanych w pomieszczeniach wilgotnych.

Lista kontrolna bezpieczeństwa

• Zachować odległości min. 60 cm od punktu czerpania wody (strefa 0 i 1 wg PN-HD 60364-7-701)
• Gniazdo elektryczne zasilające grzałkę musi być poza strefą 0, 1 i 2 lub mieć klasę szczelności IP44
• Uziemienie obudowy grzejnika połączone z szyną PE rozdzielni
• Wyłącznik różnicowoprądowy 30 mA na obwodzie zasilającym grzałkę
• Zawór bezpieczeństwa lub samoograniczający się termostat w grzałce

Jaką grzałkę wybrać do grzejnika łazienkowego

Grzałka elektryczna do grzejnika drabinkowego różni się od klasycznego termowentylatora przede wszystkim formą: jest to wydłużony element grzejny z gwintem 1/2 cala i przewodem zakończonym wtyczką lub puszką przyłączeniową. Najważniejsze jest dopasowanie mocy grzałki do mocy grzejnika, by nie dopuścić do przegrzania czynnika grzewczego. Zasada jest prosta: moc grzałki nie powinna przekraczać mocy grzejnika podanej przy parametrach 75/65/20°C. Jeśli grzejnik ma 600 W przy tych parametrach, grzałka 800 W będzie ryzykowna.

Sterowanie grzałką decyduje o komforcie i kosztach eksploatacji. Najprostsze modele z mechanicznym pokrętłem utrzymują temperaturę czynnika na stałym poziomie (zwykle 60-65°C). Grzałki z elektronicznym termostatem pozwalają ustawić temperaturę pomieszczenia i automatycznie włączają się, gdy spadnie poniżej progu. Najbardziej zaawansowane modele z modułem Wi-Fi umożliwiają sterowanie z aplikacji, programowanie harmonogramów i odczyt zużycia energii.

Porównanie typów grzałek

Klasa szczelności IP44 to absolutne minimum dla grzejnika w łazience. Oznacza ona ochronę przed bryzgami wody z dowolnego kierunku. Grzałki z niższym stopniem ochrony (IP20) mogą być stosowane wyłącznie w pomieszczeniach suchych, co w praktyce eliminuje je z łazienki. Zwróć uwagę na oznaczenia: sama obudowa grzałki bywa szczelna, ale gniazdo przyłączeniowe lub przewód wychodzący z obudowy muszą mieć taką samą klasę.

Na co zwrócić uwagę przy zakupie

Przy doborze grzałki do grzejnika łazienkowego kluczowe jest sprawdzenie kompatybilności gwintu (najczęściej 1/2 cala), długości elementu grzejnego (musi się zmieścić w kolektorze bez dotykania drugiej ścianki) oraz typu czynnika, z którym grzałka może pracować. Nie każda grzałka toleruje glikol etylenowy stosowany w układach narażonych na zamarzanie.

Gwint to pozornie drobny detal, a bywa przyczyną problemów. Producenci grzejników stosują gwinty calowe, a grzałki europejskie, metryczne. Bezadaptera z mosiądzu nie da się połączyć tych dwóch światów. Warto od razu kupić grzałkę z tego samego źródła co grzejnik lub dokładnie sprawdzić specyfikację obu elementów.

Poduszka powietrzna w grzejniku z grzałką

Konflikt pomiędzy producentami grzejników i grzałek pojawia się w jednym konkretnym punkcie: ile powietrza może pozostać w grzejniku przy pracy wyłącznie na grzałce elektrycznej. Producenci grzejników zalecają napełniać grzejnik wodą do pełna, ponieważ powietrze przyspiesza korozję wewnętrzną ścianek. Producenci grzałek elektrycznych zalecają natomiast zostawić poduszkę powietrzną o objętości ok. 10% pojemności, by umożliwić rozszerzanie się wody podczas grzania i zapobiec gwałtownemu wzrostowi ciśnienia w zamkniętym układzie.

Fizycznie obie strony mają rację. Woda o temperaturze 20°C podgrzana do 70°C zwiększa objętość o ok. 1,7%. W grzejniku o pojemności 5 litrów daje to przyrost o 85 ml, co bez poduszki powietrznej prowadziłoby do wzrostu ciśnienia z 1,5 do ponad 3 barów w układzie zamkniętym, a w najgorszym razie do rozszczelnienia połączeń. Z drugiej strony, obecność powietrza przyspiesza utlenianie stali węglowej, z której wykonana jest większość grzejników.

Rozstrzygnięcie dylematu

Najbardziej racjonalnym podejściem jest kompromis: w grzejnikach stalowych pozostawić poduszkę powietrzną 5-7% pojemności, a w grzejnikach aluminiowych lub ze stali nierdzewnej, do 10%. Jednocześnie warto dodać do czynnika inhibitory korozji (np. preparaty glikolowo-organicznymi). Norma PN-EN 14336 dotycząca instalacji grzewczych dopuszcza obecność poduszki powietrznej, o ile jej objętość nie przekracza wartości gwarantującej bezpieczne ciśnienie.

Praktyczna rada: przy codziennej eksploatacji wody wodociągowej z dodatkiem inhibitora korozji poduszka powietrzna nie powinna przekraczać 5% objętości i powinna być kontrolowana co sezon. W układach z wodą destylowaną lub glikolem poduszka może być nieco większa.

Ile prądu pobiera grzejnik wodno-elektryczny w łazience

Rachunek za prąd przy pracy grzałki zależy od trzech czynników: mocy grzałki, czasu pracy oraz ceny energii. Grzałka 1000 W pracująca 6 godzin dziennie przez 30 dni zużywa 180 kWh. Przy aktualnej taryfie G11 (ok. 0,62-0,75 zł/kWh) daje to rachunek rzędu 110-135 zł miesięcznie. To kwota porównywalna z tygodniowymi zakupami dla dwóch osób, ale suma roczna już robi różnicę, dlatego warto celować w energooszczędne modele z termostatem.

Termostat elektroniczny obniża rachunek o 20-30%, bo utrzymuje temperaturę pomieszczenia, a nie ciągłą moc grzałki. W praktyce zamiast 6 godzin pracy ciągłej grzałka zużywa 3-4 godziny dziennie, a zużycie spada do 90-120 kWh miesięcznie. Modele z Wi-Fi i harmonogramem mogą zejść jeszcze niżej, jeśli zaprogramować grzanie tylko na godziny poranne i wieczorne.

Jak obliczyć swój realny koszt

Pomiar zużycia najłatwiej wykonać za pomocą gniazdka z watomierzem (koszt ok. 50-90 zł). Po podłączeniu grzałki przez gniazdko z pomiarem można odczytać rzeczywiste zużycie w kWh i rzeczywisty koszt w złotówkach. To najskuteczniejszy sposób, by zweryfikować, czy deklarowana moc grzałki pokrywa się z rzeczywistym poborem prądu.

Przy wyborze mocy grzałki zasada jest następująca: lepsza grzałka o niższej mocy, pracująca dłużej, niż krótkie impulsy z mocnej grzałki. Grzałka 600 W pracująca 5 godzin pobierze tyle samo prądu co grzałka 1000 W pracująca 3 godziny, ale będzie mniej obciążać sieć elektryczną i rzadziej powodować zadziałanie zabezpieczeń.

Optymalizacja kosztów

Taryfa G12 z tańszą energią w nocy (zwykle 0,40-0,50 zł/kWh) pozwala obniżyć koszty o ok. 30-40%, ale wymaga przesunięcia pracy grzałki na godziny nocne. W praktyce oznacza to zaakceptowanie nieco chłodniejszej łazienki rano i dogrzewanie jej przed kąpielą wieczorną. Inteligentne termostaty umożliwiają zaprogramowanie cyklu nocnego ładowania.

Inną metodą jest łączenie pracy grzałki z instalacją solarną lub fotowoltaiczną. Gdy dom wyposażony jest w panele PV z magazynem energii, dzienne zużycie grzałki 1-2 kWh z powodzeniem mieści się w nadprodukcji z lata. W okresie przejściowym grzałka może korzystać z energii słonecznej bezpośrednio, bez oddawania nadwyżek do sieci po nieopłacalnych stawkach.

Eksploatacja i konserwacja grzejnika wodno-elektrycznego

Grzejnik z grzałką wymaga nieco więcej uwagi niż klasyczny kaloryfer. Przynajmniej raz w roku, najlepiej przed sezonem grzewczym, warto wykonać przegląd techniczny obejmujący odpowietrzanie, kontrolę ciśnienia, sprawdzenie szczelności połączeń oraz test grzałki poza sezonem (3-5 minut pracy w trybie letnim).

Odpowietrzanie polega na otwarciu ręcznego odpowietrznika, podstawieniu pojemnika i powolnym odkręceniu zaworu do momentu wypłynięcia nieprzerwanej strugi wody bez pęcherzyków powietrza. W układach z automatycznymi odpowietrznikami czynność ogranicza się do kontroli wzrokowej, czy zawory nie są zablokowane lub zanieczyszczone.

Woda destylowana czy kranowa

Woda destylowana nie zawiera minerałów, które osadzają się w postaci kamienia na elemencie grzejnym. Kamień kotłowy o grubości 1 mm obniża sprawność grzałki o 8-12%, a w skrajnych przypadkach prowadzi do przegrzania elementu i jego przepalenia. Dlatego przy pracy wyłącznie na grzałce, bez kontaktu z instalacją c.o., zaleca się stosowanie wody destylowanej lub demineralizowanej.

W instalacjach mieszanych, gdzie grzejnik współpracuje z c.o., korzysta się z wody z instalacji. Wymiana tego czynnika co 4-5 lat jest wystarczająca, o ile instalacja nie jest regularnie uzupełniana wodą świeżą (co wprowadza tlen i minerały). Tam, gdzie instalacja ma tendencję do częstego uzupełniania, lepszym wyborem jest glikol propylenowy z inhibitorem korozji.

Anoda magnezowa, montowana w grzejnikach wyższej klasy, pochłania jony żelaza i znacząco spowalnia korozję. Wymaga kontroli co 2-3 lata i wymiany, gdy średnica spadnie poniżej 10 mm. Jej brak oznacza konieczność częstszego czyszczenia wnętrza grzejnika i stosowania inhibitorów w płynie.

Jak często konserwować grzałkę

Grzałka elektryczna nie wymaga regularnego serwisu, o ile pracuje w czystej wodzie i nie jest wielokrotnie zalewana po opróżnieniu grzejnika. Prawdziwym wrogiem grzałki jest suchy rozruch: włączenie grzałki bez zanurzenia w wodzie powoduje błyskawiczne przegrzanie i przepalenie elementu grzejnego w ciągu 30-60 sekund. Żaden model nie jest całkowicie odporny na taki błąd, choć nowoczesne grzałki mają zabezpieczenie termiczne odcinające zasilanie po przekroczeniu temperatury.

Odkamienianie grzałki wykonuje się przez zanurzenie jej w roztworze kwasku cytrynowego (30 g na litr wody) na 2-3 godziny, a następnie dokładne wypłukanie czystą wodą. Czynność warto powtarzać co 12-18 miesięcy w przypadku wody twardej lub co 3-4 lata przy wodzie miękkiej. Wymontowanie grzałki nie wymaga spuszczania wody z całej instalacji, wystarczy zamknąć zawory odcinające i odkręcić śrubunek przy grzejniku.

Dyrektywy, normy i wymogi prawne

Urządzenia elektryczne montowane w łazienkach muszą spełniać wymagania normy PN-HD 60364-7-701, klasyfikującej pomieszczenia na strefy 0, 1, 2 i 3 w zależności od odległości od punktów czerpania wody. W strefie 0 (wewnątrz wanny lub pod prysznicem) nie wolno montować żadnych urządzeń elektrycznych. Strefa 1 (nad wanną do wysokości 2,25 m) dopuszcza jedynie urządzenia z klasą szczelności IPX4 zasilane napięciem SELV (do 12 V). Strefa 2 (0,6 m od wanny) wymaga klasy IPX4 i wyłącznika różnicowoprądowego 30 mA.

Grzałka elektryczna może być montowana w strefie 2 lub 3, a samo gniazdo zasilające musi znajdować się poza strefami 0, 1 i 2 lub być klasy IP44 z zabezpieczeniem różnicowym. Montaż gniazda w strefie 2 jest dopuszczalny wyłącznie w przypadku urządzeń z atestem do pracy w wilgotnym środowisku.

Norma IEC 60335-2-43 dotyczy bezpieczeństwa urządzeń grzewczych do użytku domowego i szczegółowo opisuje wymagania dla grzałek montowanych w grzejnikach. Obejmuje ona odporność na przegrzanie, wytrzymałość izolacji, ochronę przed porażeniem oraz prawidłowe oznaczenie mocy znamionowej. Grzałki bez oznaczenia zgodności z tą normą nie powinny być dopuszczone do sprzedaży w Unii Europejskiej.

W polskich warunkach instalacja c.o. musi spełniać wymogi PN-EN 12828 (instalacje grzewcze w budynkach) oraz PN-EN 14336 (metody obliczowe zapotrzebowania na ciepło). Dobór grzejnika do kubatury pomieszczenia wymaga użycia współczynników przenikania ciepła zgodnych z PN-EN 12831, uwzględniających strefę klimatyczną Polski.

Najczęstsze pytania o grzejniki wodno-elektryczne w łazience

Czy grzejnik wodno-elektryczny może pracować bez wody w instalacji? Tak, wystarczy napełnić sam grzejnik wodą destylowaną lub glikolem i uruchomić grzałkę. Nie wymaga to połączenia z czynnym obiegiem c.o.

Czy można zamontować grzałkę w już istniejącym grzejniku? Tak, pod warunkiem że grzejnik ma odpowiedni gwint, jego moc nie przekracza mocy grzałki, a w instalacji zapewniono poduszkę powietrzną. Warto też sprawdzić, czy grzejnik jest przystosowany do pracy przy ciśnieniu roboczym instalacji.

Czy grzałka w grzejniku jest bezpieczna dla dzieci? Modele z obudową o klasie IP44 i niską temperaturą powierzchniową (ogranicznik na 60°C) są bezpieczne. Standardowe grzałki mogą nagrzewać obudowę grzejnika do 70-80°C, co przy dotyku powoduje oparzenie.

Czy warto inwestować w droższy model z Wi-Fi? Jeśli łazienka jest używana regularnie o stałych porach, harmonogramy pozwalają zaoszczędzić 15-25% energii. Jeśli użytkowanie jest nieregularne, mechaniczny termostat w zupełności wystarcza.

Czy grzejnik z grzałką nadaje się do suszenia prania? Tak, ale przy pracy ciągłej zużycie energii rośnie dwu- lub trzykrotnie. Efektywniej jest suszyć w trybie krótkich impulsów z niższą temperaturą, co mniej obciąża grzałkę i oszczędza prąd.

Czy praca grzałki jest głośna? Same grzałki nie generują hałasu, lecz rozszerzająca się woda może powodować delikatne stuki i trzaski w starszych instalacjach. W nowych instalacjach z tworzywowymi rurami zjawisko nie występuje.

Źródła danych i przepisy

Dane techniczne i wymagania bezpieczeństwa opisane w artykule opierają się na następujących dokumentach:

• PN-EN 442, Grzejniki i konwektory. Parametry techniczne i metody badań.
• PN-EN 12831, Energetyczne właściwości użytkowe budynków. Metody obliczania zapotrzebowania na ciepło.
• PN-EN 12828, Instalacje ogrzewcze w budynkach. Projektowanie i obliczanie.
• PN-EN 14336, Instalacje ogrzewcze w budynkach. Instalacja i uruchomienie.
• IEC 60335-2-43, Bezpieczeństwo urządzeń elektrycznych do użytku domowego. Urządzenia grzewcze.
• PN-HD 60364-7-701, Instalacje elektryczne w budynkach. Pomieszczenia z wanną lub prysznicem.
• Dyrektywa ErP 2009/125/WE, wymagania ekoprojektu dla grzejników i grzałek.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

Artykuł zaktualizowany: październik 2024. Aktualne taryfy energii elektrycznej oraz ceny urządzeń mogą się różnić w zależności od operatora i regionu. Przed podjęciem decyzji inwestycyjnej zalecana jest konsultacja z uprawnionym instalatorem lub projektantem instalacji sanitarnych.
