Montaż grzejnika łazienkowego na PEX krok po kroku

Woda cieknąca po ścianie, zapowietrzony grzejnik i rachunek za osuszanie mieszkania na trzy tysiące złotych. Taki scenariusz zna więcej osób, niż mogłoby się wydawać, a jego źródłem bywa niewłaściwe podłączenie grzejnika łazienkowego do rur PEX. Prawidłowy montaż grzejnika łazienkowego PEX wymaga zrozumienia, dlaczego rura z tworzywa zachowuje się inaczej niż stal, jak ciśnienie robocze wpływa na żywotność złączek i gdzie kryje się granica między samodzielną robotą a wezwaniem fachowca. Cała ścieżka od pierwszego obrysu na ścianie do próby ciśnieniowej składa się z ośmiu kroków, z których każdy ma konkretne uzasadnienie techniczne.

• Dlaczego montaż grzejnika łazienkowego PEX wymaga precyzji
• Typy podłączeń grzejnika łazienkowego
• Narzędzia i materiały do podłączenia grzejnika na PEX
• Montaż grzejnika łazienkowego krok po kroku
• Podłączenie grzejnika łazienkowego w bloku do starej instalacji
• Najczęstsze błędy przy montażu grzejnika na PEX i jak ich uniknąć
• Kiedy wezwać fachowca zamiast montować samodzielnie

Dlaczego montaż grzejnika łazienkowego PEX wymaga precyzji

PEX, czyli polietylen usieciowany, ma pamięć kształtu i współczynnik rozszerzalności około 0,2 mm na metr na każde 10°C. To znaczy, że rura oddziałuje mechanicznie na złączkę podczas każdego cyklu grzewczego. Połączenie zaciskane kompensuje ten ruch dzięki elastyczności pierścienia, a zaprasowywane tłoczy go na stałe, więc błąd w osiowaniu objawia się po sezonie, nie od razu.

Ciśnienie robocze w instalacji centralnego ogrzewania w polskim bloku oscyluje między 0,6 a 0,9 MPa, a próbne sięga 1,5 MPa. Grzejnik łazienkowy drabinkowy dopuszcza najczęściej 1,0 MPa przy temperaturze 110°C. Wartość tę znajdziesz w karcie technicznej producenta i trzeba ją porównać z parametrami instalacji przed pierwszym cięciem rury.

Skutki niedokładnego montażu pojawiają się lawinowo. Nieszczelna złączka powoduje powolny wyciek, który w ciągu tygodni nasącza tynk i tworzy grzyba. Za wąski przekrój rury 16 mm zamiast 20 mm obniża wydajność grzejnika o 20-30%, bo spada przepływ. Brak odpowietrznika skutkuje szumem i zimnymi ostatnimi rurami drabinki, a zbyt niskie mocowanie utrudnia odpowietrzanie ręczne.

Skala problemu w budynkach z wielkiej płyty bywa poważniejsza, bo instalacja grawitacyjna z lat 70. i 80. pracuje na innych zasadach niż nowoczesna pompa obiegowa. Średnice 15 mm i 20 mm, brak zaworów regulacyjnych, rury stalowe łączone na gwint. Każda wymiana grzejnika w takim układzie wymaga przejścia między dwoma epokami technicznymi, a PEX jest tu pomostem, nie uniwersalnym rozwiązaniem.

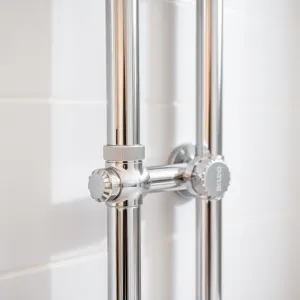

Typy podłączeń grzejnika łazienkowego

Sposób podpięcia determinuje rozstaw króćców, średnicę rur i pozycję zaworów. W drabinkach łazienkowych spotyka się trzy warianty, a w nowszych modelach także podłączenie centralne o rozstawie 50 mm.

Podłączenie boczne 500 mm to standard w blokach z wielkiej płyty, bo pasuje do rozstawu starych gałązek stalowych. Schemat przepływu wygląda tak: zasilanie wchodzi górnym króćcem po lewej, przepływa przez profile grzewcze, wychodzi dolnym króćcem po prawej. Zawór termostatyczny montujemy na zasilaniu, zawór odcinający na powrocie.

Podłączenie dolne 50 mm stosuje się tam, gdzie rury wchodzą w ścianę od dołu. Wymaga użycia trójnika rozdzielającego lub rozdzielacza w szafce. Przewaga to estetyka, bo rury są niewidoczne, a kompromisem jest trudniejszy dostęp do złączek w razie awarii.

Podłączenie centralne 50 mm to rozwiązanie dla grzejników z jednym wkładem w środku. Rury wchodzą z boku obudowy, dzięki czemu całość mieści się w wnęce o głębokości 8-10 cm. Stosuje się je przy modernizacji łazienek w zabudowie kartonowo-gipsowej, gdzie każdy centymetr ma znaczenie.

Kiedy unikać danego rozwiązania? Boczne 500 mm nie sprawdza się przy ścianie kartonowo-gipsowej, bo wymaga kotwienia w profilu C75 co 50 cm. Dolne 50 mm zawodzi w starym bloku bez możliwości prowadzenia rur w ścianie. Krzyżowe wymaga precyzyjnego prowadzenia powrotu po drugiej stronie, więc w wąskiej łazience tworzy plątaninę rur. Centralne z kolei nie współpracuje z instalacją grawitacyjną, bo za mały przekrój hydrauliczny.

Narzędzia i materiały do podłączenia grzejnika na PEX

Kompletny zestaw narzędzi pozwala uniknąć przerywania pracy w połowie. Warto podzielić go na trzy kategorie, bo tak łatwiej kontrolować koszty i sprawdzić, czy niczego nie brakuje przed pierwszym cięciem.

• Narzędzia: obcinak krążkowy do PEX 16/20 mm, zaciskarka szczękowa profil TH (16-32 mm) lub zaciskarka radialna, kalibrator z fazownikiem, poziomica 60 cm, wiertarka udarowa, wiertła 6 i 10 mm, klucz nastawny, miara zwijana, ołówek montażowy.
• Materiały: rura PEX 16×2 lub 20×2 mm (zależnie od rozstawu), złączki mosiężne zaprasowywane lub PPSU zaciskane, zawór termostatyczny z głowicą, zawór odcinający powrotny, odpowietrznik automatyczny 1/2 cala, konsole montażowe (2-4 sztuki), kołki rozporowe 8×40 mm, taśma teflonowa, pasta uszczelniająca do gwintów.
• Akcesoria: manometr do próby ciśnieniowej (wypożyczenie około 50 zł za dzień), pompa ręczna lub elektryczna do próby, korki do grzejnika, szmatka, pojemnik na resztki wody z instalacji.

Koszt orientacyjny materiałów przy podłączeniu bocznym 500 mm w łazience o powierzchni 6 m² to 280-450 zł. Najdroższe bywają zawory termostatyczne dobrej klasy (80-150 zł za komplet) i konsole montażowe (30-60 zł za parę). Rura PEX kosztuje 4-6 zł za metr, a złączki 12-25 zł za sztukę w zależności od producenta i systemu.

Montaż grzejnika łazienkowego krok po kroku

Krok 0: Planowanie i pomiary

Czas: 30-45 minut. Trudność: niska.

Zmierz rozstaw króćców grzejnika po zakupie, bo wartości katalogowe różnią się od rzeczywistych o 2-5 mm. Zaznacz na ścianie punkty montażowe konsoli w odległości minimum 5 cm od podłogi i minimum 10 cm od parapetu. Sprawdź pion i poziom poziomicą, bo krzywy grzejnik drabinkowy rzuca się w oczy bardziej niż w pokojowym.

Zidentyfikuj typ instalacji: grawitacyjna (bez pompy, rury stalowe) czy pompowa (PEX lub miedź, z rozdzielaczem). W grawitacyjnej potrzebujesz większej średnicy (20 mm) i zachowania spadku minimum 1% w kierunku zasilania. W pompowej średnica 16 mm wystarczy, a rury mogą biec poziomo.

Sprawdź dostępność zaworów. Jeśli na gałązce nie ma zaworów odcinających, ich montaż to obowiązek, nie opcja. Bez nich wymiana grzejnika wymaga spuszczania wody z całego pionu, co w bloku oznacza uzgodnienie z administracją i sąsiadami.

Krok 1: Demontaż starego grzejnika

Czas: 20-40 minut. Trudność: średnia.

Zakręć zawory na gałązce i otwórz odpowietrznik, by woda spłynęła do podstawionego pojemnika. Odkręć złączki grzejnikowe kluczem nastawczym, trzymając drugą rurę kluczem płaskim, by nie skręcić instalacji. Stary grzejnik zdejmij z haków lub konsoli, a króćce zabezpiecz korkami, żeby resztki wody nie zalały podłogi.

Krok 2: Przygotowanie rur PEX

Czas: 15-25 minut. Trudność: niska.

Rurę PEX tnij obcinakiem krążkowym prostopadle do osi. Cięcie nożem lub piłką zostawia nierówny krawędź, która kalibruje się nieprawidłowo i może uszkodzić o-ring złączki. Po cięciu wsuń kalibrator z fazownikiem do rury, obróć kilka razy, by ścianka uzyskała stożkowy kształt.

Sprawdź głębokość wsunięcia złączki. Większość systemów ma znacznik lub pierścień oporowy. Rura musi wejść do wyczuwalnego oporu, inaczej zacisk nie złapie pełnego przekroju i połączenie popuści po pierwszym sezonie.

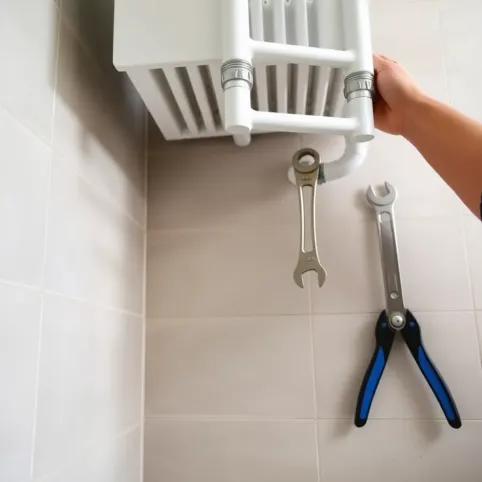

Krok 3: Montaż konsoli i zawieszenie grzejnika

Czas: 25-35 minut. Trudność: średnia.

Wywierć otwory w zaznaczonych punktach, włóż kołki rozporowe i przykręć konsole. Przy ścianie z cegły dziurkówki użyj kołków 10 mm zamiast 8 mm, bo pustaki mają mniejszą nośność. Konsole ustaw poziomicą, a grzejnik zawieś i sprawdź, czy wszystkie profile grzewcze stoją pionowo.

Konsole dobierasz do typu ściany. W betonie (strop i ściany nośne w bloku) kołki plastikowe 8×40 mm trzymają obciążenie 25 kg na punkt. W ścianie kartonowo-gipsowej konieczne są konsole z płytą rozkładającą obciążenie na cztery profile, inaczej grzejnik wyrwie się po roku użytkowania.

Krok 4: Wybór i montaż łączników PEX

Czas: 20-30 minut. Trudność: średnia.

Łączniki dzielą się na dwie główne rodziny. Zaprasowywane (press) wymagają zaciskarki radialnej lub szczękowej z odpowiednim profilem. Zaciskane (crimp) potrzebują szczypiec zaciskowych i pierścienia zaciskowego. Oba systemy przy prawidłowym montażu dają połączenie trwałe, ale różnią się tolerancją na błędy.

Mechanizm uszczelnienia opiera się na dwóch elementach. Pierścień dociskowy ściska ściankę rury na profilu złączki, a o-ring (EPDM) wewnątrz złączki wypełnia mikroszczeliny. Gdy zacisk jest za słaby, o-ring nie dolega do rury. Gdy za mocny, ścianka PEX pęka od wewnątrz i połączenie popuszcza po kilku cyklach termicznych.

Krok 5: Montaż zaworów i odpowietrznika

Czas: 20-30 minut. Trudność: średnia.

Zawór termostatyczny wkręć w króciec zasilający grzejnika, używając pasty uszczelniającej i taśmy teflonowej na gwincie. Kierunek przepływu oznaczony jest strzałką na korpusie; montaż odwrotny blokuje przepływ. Głowicę termostatyczną nakręć ręcznie, bez użycia narzędzi, bo plastikowy zacisk pęka.

Odpowietrznik automatyczny montuj na zasilaniu w najwyższym punkcie grzejnika. W drabinkach z podłączeniem dolnym oznacza to górny króciec naprzeciwległy do zasilania. Odpowietrznik ręczny (klasyczny śrubokręt) działa tak samo, ale wymaga ręcznego odkręcania co sezon. Automat kosztuje 25-40 zł więcej i eliminuje tę czynność.

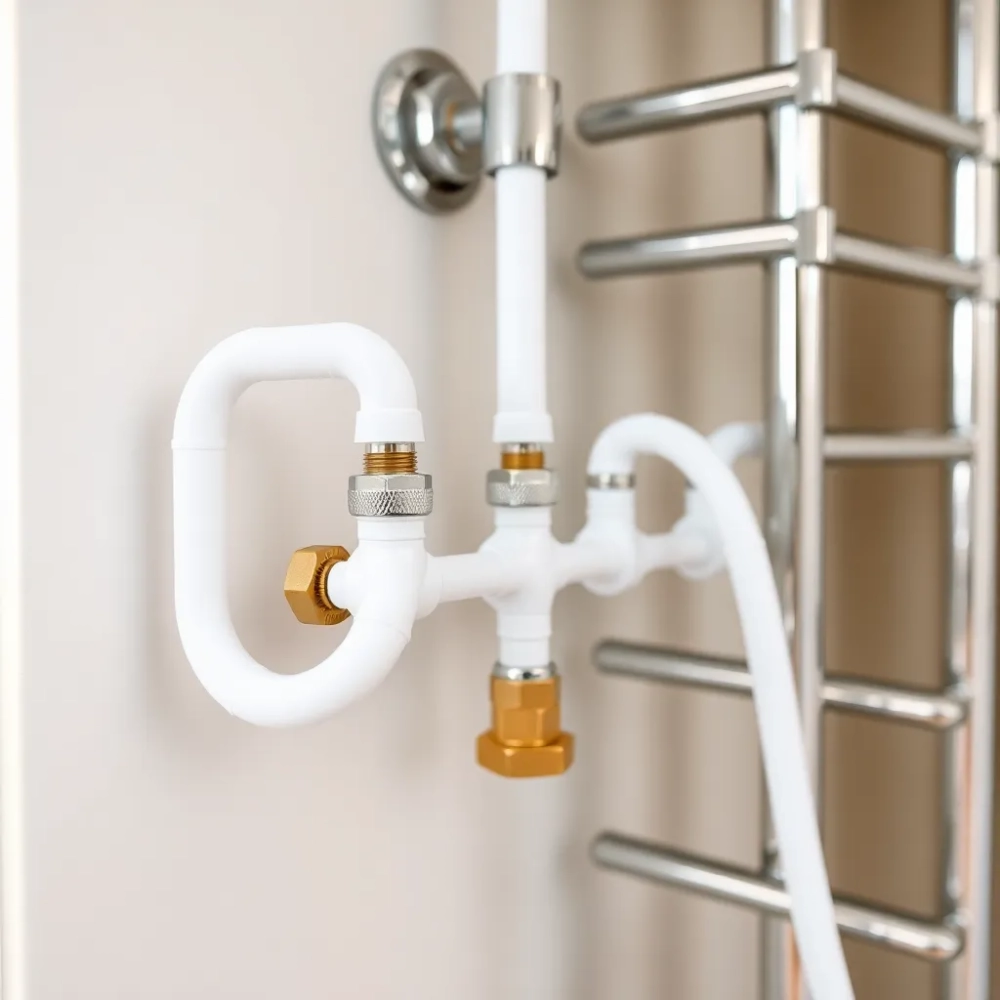

Krok 6: Podłączenie rur PEX do instalacji

Czas: 30-45 minut. Trudność: średnia.

Połącz złączkę PEX z zaworem grzejnikowym za pomocą nypla przejściowego 1/2 cala na eurokonus. Dokręć kluczem, trzymając zawór drugim kluczem, by nie przekręcić korpusu. Drugi koniec rury PEX poprowadź do gałązki w ścianie i połącz z istniejącą rurą za pomocą trójnika lub śrubunku.

Przy podłączeniu do starej instalacji stalowej konieczne jest przejście z gwintu 1/2 cala na złączkę PEX. Użyj śrubunku zaciskowego na rurze stalowej, który kompensuje niewielkie różnice średnic. Skręcanie na gorąco (spawanie) nie wchodzi w grę, bo temperatura niszczy uszczelki w zaworach.

Krok 7: Próba szczelności i protokół odbioru

Czas: 30-60 minut. Trudność: średnia.

Napełnij instalację wodą przez zawór napełniania, otwierając powoli, by wypchnąć powietrze odpowietrznikiem. Podłącz pompę ręczną i podnieś ciśnienie do 1,5 MPa (15 barów). Obserwuj manometr przez 30 minut; spadek o więcej niż 0,02 MPa oznacza nieszczelność.

Sprawdź każdą złączkę wizualnie i dotykowo. Mokra ślad lub kropla to sygnał do powtórnego zaciśnięcia lub wymiany o-ringu. Po próbie ciśnieniowej obniż ciśnienie do roboczego (0,6-0,9 MPa) i zostaw instalację pod obserwacją przez 24 godziny.

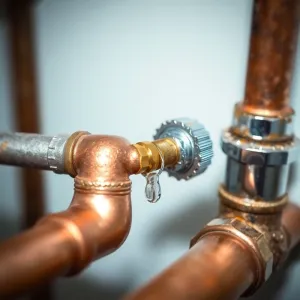

Podłączenie grzejnika łazienkowego w bloku do starej instalacji

Wymiana grzejnika w bloku z wielkiej płyty to nie tylko kwestia techniczna, ale i formalna. W zależności od typu instalacji i zakresu prac obowiązują różne procedury.

Formalności i zgody

Wymiana 1:1 (grzejnik na grzejnik o tej samej mocy i rozstawie, bez ingerencji w pion) nie wymaga zgody administracji ani projektu, bo nie zmienia parametrów instalacji wspólnej. Wystarczy poinformowanie zarządcy pisemnie z 7-dniowym wyprzedzeniem i uzgodnienie terminu spuszczenia wody z pionu.

Zmiana średnicy rur, przekładanie pionu, dodawanie zaworów regulacyjnych to ingerencja w instalację wspólną, która wymaga zgody wspólnoty, projektu i kierownika robót z uprawnieniami. Samodzielne wykonanie tych prac bez zgody może skutkować odpowiedzialnością za szkody u sąsiadów i utratą gwarancji na instalację.

Ciśnienie w instalacji blokowej

Instalacja w bloku z lat 70. i 80. pracuje zwykle na ciśnieniu 0,5-0,7 MPa, niższym niż nowe budownictwo. Wynika to z mniejszej wysokości budynku i mniejszych strat hydraulicznych. Nowoczesne grzejniki łazienkowe o ciśnieniu próbnym 1,0 MPa są w pełni kompatybilne.

Sprawdź ciśnienie statyczne (bez przepływu) i dynamiczne (podczas pracy pompy) przed montażem. Różnica powyżej 0,3 MPa sygnalizuje problem z pompą lub zaworem różnicowym. Instalacja pod zbyt wysokim ciśnieniem dynamicznym powoduje szum i szybsze zużycie zaworów.

Stara instalacja grawitacyjna

W układach grawitacyjnych bez pompy obiegowej kluczowy jest spadek rur w kierunku zasilania. Minimum 1% (1 cm na metr) zapewnia siłę ciągu wystarczającą do naturalnego obiegu. PEX w takiej instalacji działa, ale wymaga zachowania większych średnic (20 mm zamiast 16 mm) i unikania ostrych łuków, które zwiększają opór.

Łączenie PEX ze stalą w instalacji grawitacyjnej wymaga śrubunku kompensacyjnego, bo rura stalowa i PEX mają różne współczynniki rozszerzalności. Bez kompensatora na łączeniu powstaje naprężenie, które po kilku sezonach luzuje połączenie gwintowe.

Najczęstsze błędy przy montażu grzejnika na PEX i jak ich uniknąć

Pięć błędów odpowiada za większość awarii w pierwszych dwóch sezonach użytkowania. Każdy z nich wynika z pominięcia konkretnego elementu, a każdy ma proste rozwiązanie.

1. Brak odpowietrznika lub jego złe umiejscowienie

Odpowietrznik w najniższym punkcie grzejnika to klasyczny błąd. Powietrze zbiera się w najwyższym punkcie, więc odpowietrznik tam powinien się znaleźć. W drabince z podłączeniem bocznym 500 mm to górny króciec naprzeciwległy do zasilania. Bez odpowietrznika grzejnik pracuje cicho przez pierwszy sezon, potem zaczyna szumieć i grzać nierównomiernie.

2. Niewłaściwy zawór lub brak zaworu odcinającego

Zawór kulowy taniej klasy (15-20 zł) zamiast zaworu termostatycznego (80-150 zł) to pozorna oszczędność. Zawór kulowy nie reguluje przepływu, więc grzejnik albo grzeje na maksimum, albo jest całkowicie odcięty. Termostat utrzymuje zadaną temperaturę, co obniża koszty ogrzewania o 15-25% rocznie.

Brak zaworu odcinającego na powrocie to utrudnienie serwisu. Przy każdej naprawie trzeba spuszczać wodę z całego pionu, a to uzgadnianie z sąsiadami i administracją. Zawór odcinający za 25-40 zł oszczędza te nerwy przy każdej interwencji.

3. Za mały przekrój rury PEX

Rura 16 mm zamiast 20 mm w instalacji grawitacyjnej obniża przepływ o 30-40%. Grzejnik o mocy 800 W potrzebuje przepływu około 70 l/h, co przy spadku ciśnienia 0,1 MPa wymaga średnicy minimum 18 mm wewnętrznie (czyli 20 mm zewnętrznie w PEX). Dobór średnicy do instalacji to nie kwestia estetyki, a fizyki przepływu.

4. Brak izolacji termicznej rur

Rury PEX wychodzące ze ściany i biegnące po wierzchu (do 30 cm przed grzejnikiem) powinny być zaizolowane otuliną 9 lub 13 mm. Bez izolacji oddają ciepło do otoczenia, zanim woda dotrze do grzejnika. Strata wynosi 5-10% mocy, a w łazience z krótkim podejściem nawet więcej.

5. Za niskie mocowanie grzejnika

Grzejnik zamontowany 10 cm nad podłogą zamiast 15-20 cm traci dolne 5% wydajności przez ograniczony przepływ konwekcyjny. Ciepłe powietrze nie ma miejsca na rozprowadzenie, więc grzejnik przegrzewa się u góry, a podłoga pozostaje chłodna. Optymalna wysokość montażu to 15 cm od podłogi do dolnej krawędzi konsoli.

Kiedy wezwać fachowca zamiast montować samodzielnie

Niektóre sytuacje przerastają zakres prac DIY, a próba oszczędności kończy się kosztowniejszą naprawą. Oto sygnały, że czas odłożyć klucze i zadzwonić po hydraulika z uprawnieniami.

Brak doświadczenia w pracy z narzędziem zaciskowym to pierwszy sygnał. Jedna źle zaciśnięta złączka to potencjalne zalanie w ciągu tygodnia. Koszt usługi profesjonalnego hydraulika (montaż grzejnika drabinkowego z materiałem) to 350-700 zł w zależności od regionu, a koszt osuszenia mieszkania po zalaniu to minimum 3000 zł.

Ingerencja w instalację wspólną (przekładanie pionu, zmiana średnic) wymaga projektu i kierownika robót. Samodzielne wykonanie grozi odpowiedzialnością materialną za szkody u sąsiadów i problemami prawnymi z administracją. Robocizna profesjonalna w tym zakresie to 1500-3500 zł, ale obejmuje dokumentację i gwarancję.

Stara instalacja z rurami stalowymi ocynkowanymi to drugi sygnał. Rury mają 40-50 lat, ich stan wewnętrzny bywa katastrofalny, a odkręcenie zaworu może skończyć się pęknięciem. Hydraulik oceni stan instalacji przed pracą i zaproponuje rozwiązanie, którego amator nie jest w stanie przewidzieć.

Brak dostępu do narzędzi do próby ciśnieniowej to trzeci sygnał. Próba wodą pod ciśnieniem roboczym to za mało, bo wyciek pojawia się dopiero przy 1,0-1,5 MPa. Bez pompy ciśnieniowej i manometru nie wykryjesz słabych złączek, a te zawiodą w najmniej odpowiednim momencie.

Prawidłowe podłączenie grzejnika łazienkowego do rur PEX zamyka się w ośmiu krokach, z których każdy ma swoje uzasadnienie techniczne. Pomiar przed zakupem, dobór średnicy do typu instalacji, zaciskanie złączek właściwym narzędziem, próba ciśnieniowa z protokołem. Te cztery filary decydują o tym, czy grzejnik będzie służył dekady, czy też stanie się źródłem kłopotów w pierwszym sezonie. Jeśli którykolwiek z elementów budzi wątpliwości, profesjonalny montaż za 400-700 zł to tańsze rozwiązanie niż naprawa szkód po zalaniu. Warto też sprawdzić moc grzejnika w stosunku do kubatury łazienki (orientacyjnie 100 W na m² przy standardowej wysokości 2,5 m) i dobrać zawór termostatyczny o zakresie regulacji pokrywającym tę wartość.
