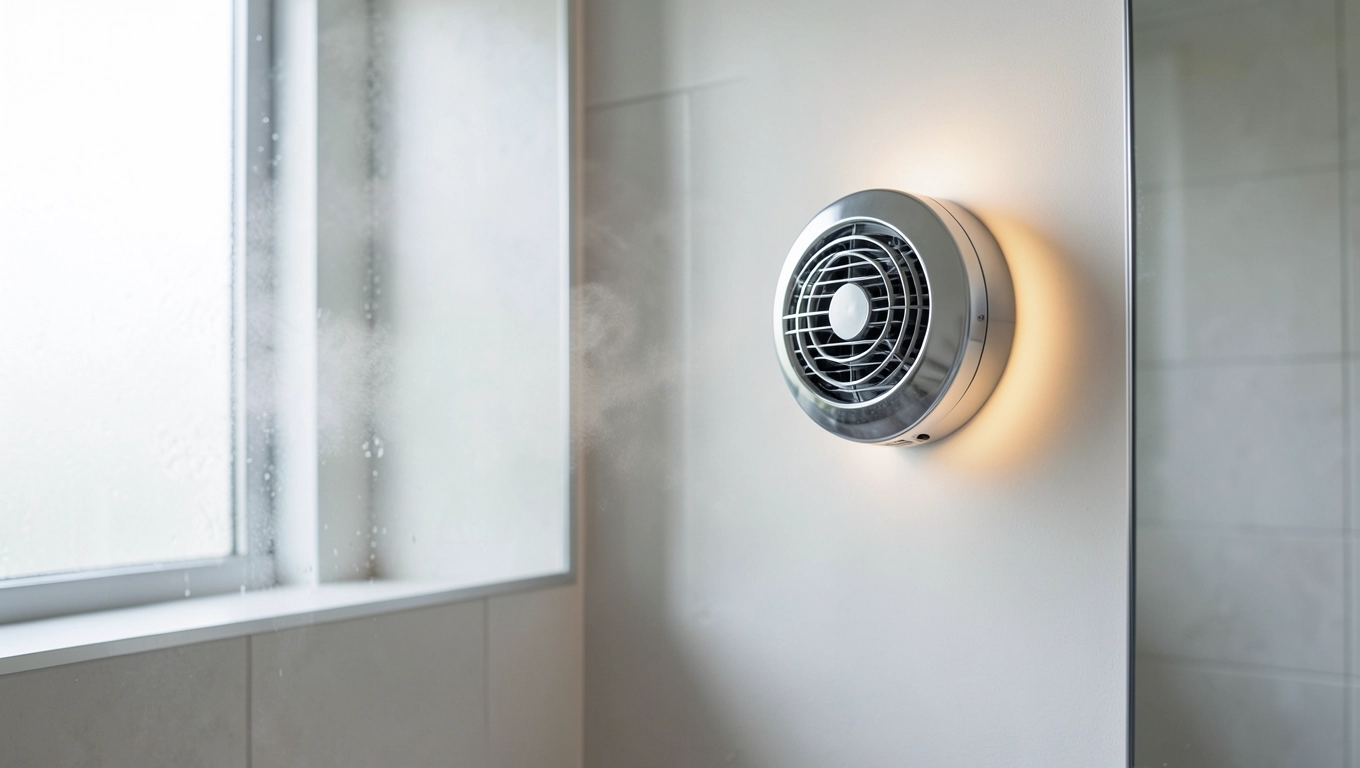

Jak działa wentylator łazienkowy – zasada działania i budowa

Wilgoć zbierająca się na lustrze tuż po kąpieli, nieprzyjemny zapach, który nie chce zniknąć, albo duszne powietrze w pomieszczeniu bez okna to wszystko oznacza jedno: wentylacja łazienki nie działa tak, jak powinna. Problem dotyczy milionów polskich domów, a jego źródłem jest często niezrozumienie zasady działania najprostszego urządzenia w tym pomieszczeniu. Wentylator łazienkowy to nie tylko plastikowa obudowa z wirującymi łopatkami to precyzyjnie zaprojektowany mechanizm, którego sprawność zależy od wielu czynników, których nie widać na pierwszy rzut oka. Zanim wezwiesz hydraulika lub wydasz pieniądze na droższy model, warto zrozumieć, co dokładnie sprawia, że powietrze w Twojej łazience naprawdę się wymienia.

• Budowa wentylatora łazienkowego
• Zasada działania wentylatora: przepływ powietrza
• Silnik i wirnik w wentylatorze łazienkowym
• Regulacja prędkości i sterowanie wentylatorem
• Konserwacja i czyszczenie wentylatora łazienkowego
• Jak działa wentylator łazienkowy

Budowa wentylatora łazienkowego

Każdy wentylator wyciągowy składa się z kilku kluczowych elementów, których współpraca umożliwia efektywne usuwanie zużytego powietrza. Rdzeniem całego urządzenia jest wirnik z łopatkami to on wprowadza powietrze w ruch. Wirnik osadzony jest na wale silnika elektrycznego, który dostarcza energię potrzebną do obracania łopatek z odpowiednią prędkością. Całość zamknięta jest w obudowie, która jednocześnie chroni mechanizm przed wilgocią i kieruje strumień powietrza wzdłuż kanału wentylacyjnego.

Obudowa wentylatora wykonana jest zazwyczaj z tworzywa sztucznego ABS lub polipropylenu które charakteryzują się wysoką odpornością na korozję i działanie wilgoci. To praktyczne rozwiązanie, ponieważ łazienka to środowisko o podwyższonej wilgotności, gdzie metal szybko uległby degradacji. Wewnątrz obudowy znajdują się specjalne uszczelki gumowe lub silikonowe, które zapobiegają przedostawaniu się wilgoci do wnętrza silnika. Ich stan ma bezpośredni wpływ na trwałość urządzenia zużyte uszczelki to jedna z najczęstszych przyczyn awarii wentylatorów łazienkowych.

Z przodu urządzenia znajduje się kratka osłonowa widoczny dla użytkownika element wykończeniowy. Kratka pełni podwójną funkcję: chroni wnętrze przed przypadkowym dotknięciem wirujących łopatek oraz równomiernie rozprowadza strumień wylotowy powietrza. Jakość wykonania kratki wpływa na poziom hałasu generowanego przez wentylator modele z większą powierzchnią otworów charakteryzują się cichszą pracą przy zachowaniu podobnej wydajności.

Tył obudowy wyposażony jest w króciec przyłączeniowy element służący do połączenia wentylatora z kanałem wentylacyjnym. Standardowo stosuje się króćce o średnicy 100 mm lub 125 mm, przy czym wybór zależy od przekroju przewodu wentylacyjnego w budynku. Nieprawidłowo dobrany króciec powoduje turbulencje w kanale, co obniża efektywność całego układu wentylacyjnego nawet o 30 procent.

W nowoczesnych modelach wentylatorów łazienkowych znajdziesz również elementy elektroniczne: płytkę sterującą, czujnik wilgoci oraz timer. Czujnik wilgoci, nazywany higrostatem, automatycznie uruchamia wentylator, gdy wilgotność powietrza przekroczy ustawiony próg zazwyczaj między 55 a 70 procentami. Timer z kolei utrzymuje pracę wentylatora przez określony czas po wyłączeniu oświetlenia, co zapewnia pełną wymianę powietrza nawet gdy zapomnisz o ręcznym włączeniu urządzenia.

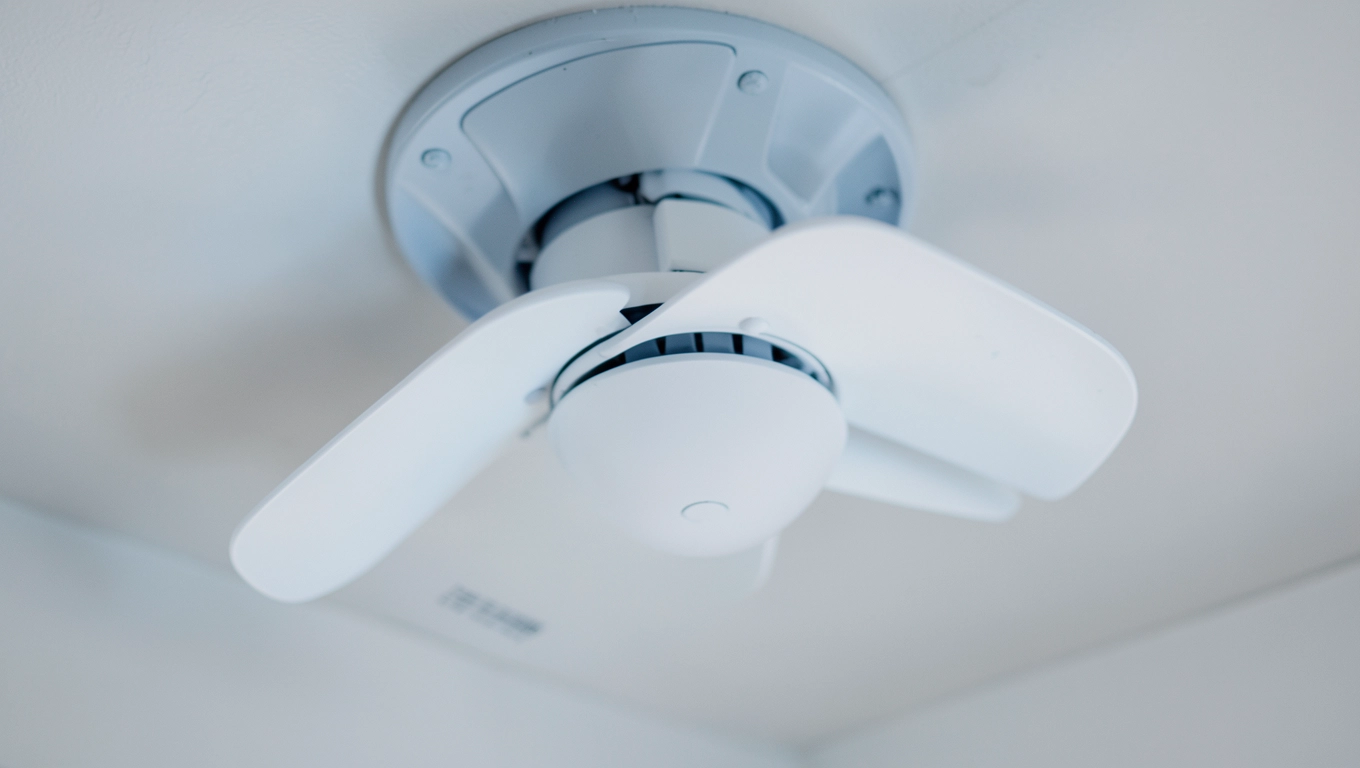

Zasada działania wentylatora: przepływ powietrza

Wentylator łazienkowy działa na zasadzie ciągu wymuszonego inaczej niż tradycyjne kratki wentylacyjne, które polegają wyłącznie na naturalnym ciągu termicznym. Różnica jest fundamentalna: zamiast czekać na to, aż ciepłe, wilgotne powietrze samo uniesie się kanałem wentylacyjnym, wentylator aktywnie je wypycha. Ta metoda pozwala na wymianę powietrza niezależnie od warunków atmosferycznych za oknem, co jest szczególnie istotne w polskim klimacie, gdzie zimą ciąg wentylacyjny bywa zbyt silni, a latem wręcz przeciwnie.

Wirnik wentylatora wprawia powietrze w ruch wirowy. Łopatki ustawione pod odpowiednim kątem wypychają cząsteczki powietrza na zewnątrz, jednocześnie zasysając nowe z pomieszczenia. Ten mechanizm nosi nazwę przepływu osiowego strumień powietrza porusza się wzdłuż osi obrotu wirnika. Wydajność takiego rozwiązania mierzona jest w metrach sześciennych na godzinę i stanowi podstawowy parametr przy wyborze wentylatora do konkretnej łazienki.

Kluczowa dla efektywności jest relacja między wydajnością wentylatora a kubaturą pomieszczenia. Zgodnie z normą PN-83/B-03430, minimalna wymiana powietrza w łazience wynosi 50 metrów sześciennych na godzinę na osobę korzystającą z pomieszczenia. Praktycznie oznacza to, że do łazienki o powierzchni 6 metrów kwadratowych z sufitem na wysokości 2,5 metra potrzebujesz wentylatora o wydajności minimum 130 metrów sześciennych na godzinę, jeśli korzysta z niej jedna osoba. Przy dwóch osobach warto zwiększyć tę wartość do 180-200 metrów sześciennych na godzinę.

Na jakość przepływu wpływa również długość i kształt kanału wentylacyjnego. Każdy metr przewodu wentylacyjnego, każde załamanie i każdy element armatury obniża efektywną wydajność systemu. Profesjonalni instalatorzy stosują współczynnik korekcyjny 1,5-2,0 wentylator powinien być zdolny do przepchnięcia 1,5 do 2 razy większej objętości powietrza niż wynika to z czystych obliczeń kubaturowych. W przeciwnym razie nawet sprawny wentylator nie zapewni prawidłowej wentylacji łazienki.

Istotnym aspektem jest też odpowiednie doprowadzenie powietrza do łazienki. Wentylator wyciągowy nie może efektywnie działać, jeśli do pomieszczenia nie napływa świeże powietrze z zewnątrz. Dlatego pod drzwiami łazienkowymi musi pozostać szczelina o wysokości minimum 1 centymetra lub należy zamontować kratkę w dolnej części drzwi. Bez tego dopływu powietrza wentylator będzie działał jak zamknięta pompa wirnik będzie się obracał, ale efektywna wymiana powietrza nie nastąpi.

Warto zrozumieć, dlaczego wentylator nie powinien pracować non-stop. Ciągły pobór powietrza z łazienki powoduje, że sąsiednie pomieszczenia tracą ciepło przez nieszczelności to zjawisko określane jako infiltracja. Efektem jest niepotrzebny wzrost kosztów ogrzewania zimą oraz nadmierne wysuszenie powietrza w sezonie grzewczym. Optymalne rozwiązanie to wentylator z higrostatem lub timerem, który uruchamia się automatycznie w momencie, gdy wilgotność rzeczywiście wzrasta, a następnie wyłącza się po zakończeniu wymiany powietrza.

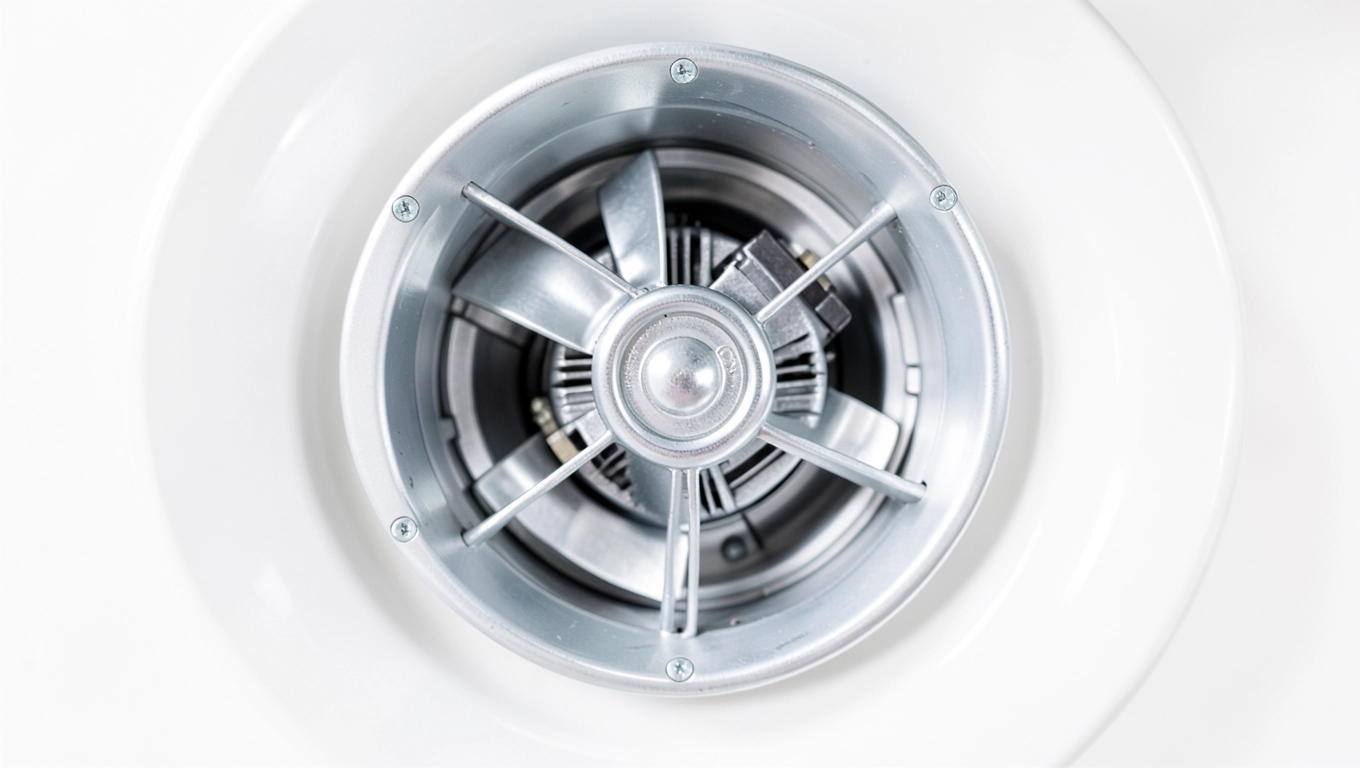

Silnik i wirnik w wentylatorze łazienkowym

Serce wentylatora stanowi silnik elektryczny, a właściwie jego parametry determinują, czy urządzenie sprosta Twoim oczekiwaniom. W wentylatorach łazienkowych stosuje się głównie silniki z wirującym uzwojeniem proste w budowie, tanie w produkcji i wystarczająco niezawodne przy prawidłowej eksploatacji. Ich moc zazwyczaj mieści się w przedziale od 8 do 30 watów, co przekłada się na pobór prądu na poziomie od 0,04 do 0,13 kilowatogodziny na godzinę pracy. Roczny koszt eksploatacji wentylatora pracującego średnio dwie godziny dziennie to zaledwie kilka złotych.

Wirnik wentylatora osadzony jest bezpośrednio na wale silnika to rozwiązanie konstrukcyjne eliminuje potrzebę stosowania pasków napędowych czy przekładni. Brak elementów ciernych oznacza mniejsze zużycie mechaniczne i cichszą pracę urządzenia. Łopatki wirnika wykonane są z tworzywa sztucznego lub aluminium i są precyzyjnie wyważone fabrycznie. Niewyważony wirnik generuje wibracje przenoszące się na obudowę, co objawia się nieprzyjemnym buczeniem i przyspieszonym zużyciem łożyska silnika.

Łożysko wirnika to element krytyczny dla trwałości całego urządzenia. W wentylatorach stosuje się dwa typy łożysk: ślizgowe i kulkowe. Łożyska ślizgowe charakteryzują się cichszą pracą, ale są wrażliwsze na przeciążenia i mają krótszą żywotność. Łożyska kulkowe są trwalsze i lepiej znoszą długotrwałą pracę, jednak generują nieco więcej hałasu. Przy wyborze wentylatora warto zwrócić uwagę na ten parametr modele z łożyskami kulkowymi lepiej sprawdzają się w łazienkach użytkowanych intensywnie przez wiele osób.

Prędkość obrotowa wirnika w standardowych wentylatorach łazienkowych wynosi od 2000 do 3000 obrotów na minutę przy zasilaniu 230 woltów. Wyższa prędkość oznacza większą wydajność, ale też głośniejszą pracę. Producenci podają poziom hałasu w decybelach dobrej jakości wentylator nie powinien przekraczać 35-40 decybelów przy maksymalnych obrotach. Dla porównania: 40 decybelów to poziom cichej rozmowy w bibliotece. Wentylatory wyposażone w regulację obrotów pozwalają dopasować intensywność wentylacji do aktualnych potrzeb, co jednocześnie obniża poziom hałasu.

Czas pracy ciągłej silnika wentylatora określany jest przez producenta jako współczynnik ED od angielskiego "duty cycle". Standardowo wentylatory łazienkowe projektowane są do pracy przerywanej, z czasem włączenia nieprzekraczającym 50 procent. Oznacza to, że urządzenie powinno odpoczywać przez przynajmniej połowę czasu w każdym cyklu pracy. Eksploatacja wentylatora w trybie ciągłym znacząco skraca żywotność silnika przy maksymalnych obrotach może dojść do przegrzania uzwojeń i trwałego uszkodzenia.

Wilgoć stanowi śmiertelne zagrożenie dla silnika elektrycznego wentylatora. Stopień ochrony IP określa, jak urządzenie radzi sobie z pyłem i wodą. Do łazienek zaleca się wentylatory o klasie minimum IP44 oznacza to ochronę przed obiektami większymi niż 1 milimetr oraz przed bryzgami wody z dowolnego kierunku. Wentylatory o niższej klasie IP mogą pracować bezawaryjnie wyłącznie w suchych łazienkach, gdzie ryzyko kontaktu z wodą jest minimalne.

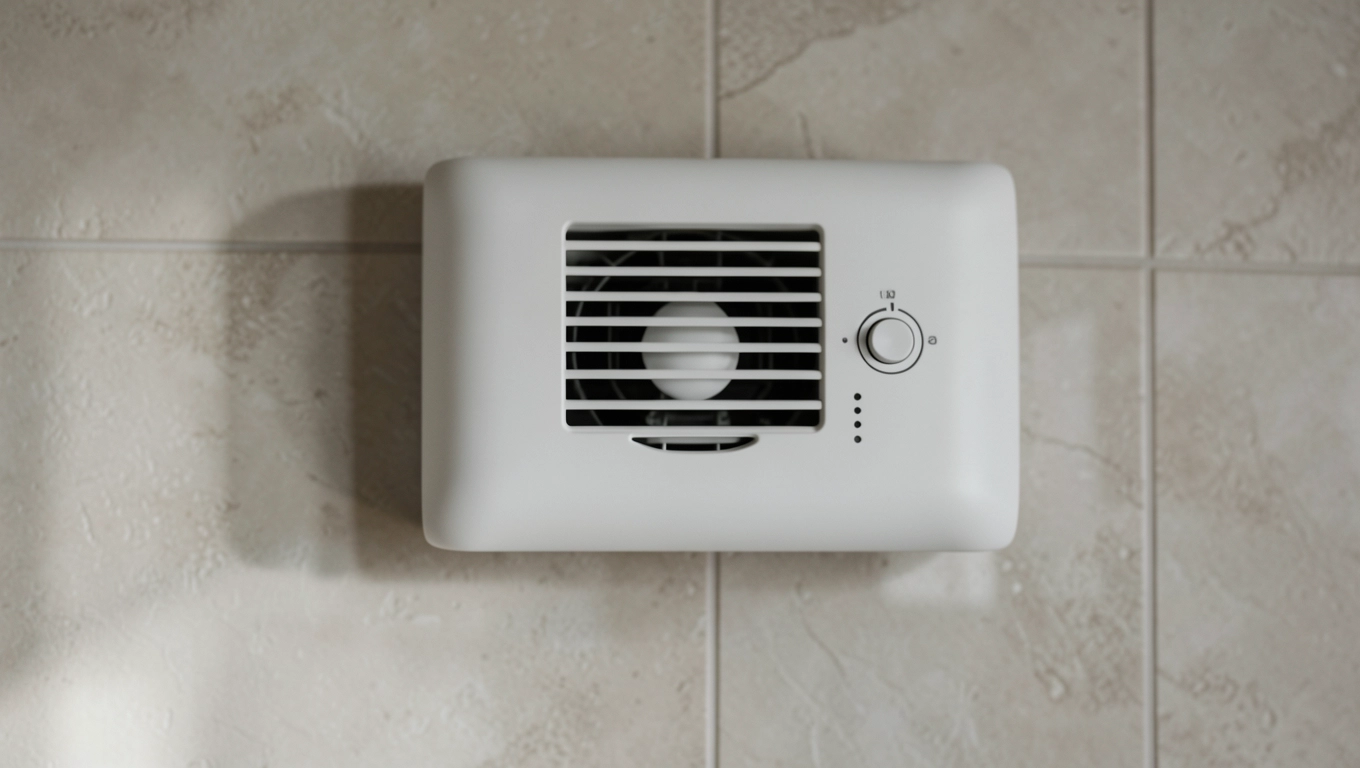

Regulacja prędkości i sterowanie wentylatorem

Sposób uruchamiania wentylatora ma bezpośredni wpływ na komfort użytkowania łazienki oraz na rachunki za energię elektryczną. Najprostszym rozwiązaniem jest ręczne włączanie wentylatora przyciskiem ściennym ten sposób daje pełną kontrolę nad pracą urządzenia, ale wymaga pamiętania o włączeniu i wyłączeniu. W praktyce oznacza to częste zapominanie, szczególnie rano, gdy spieszymy się do pracy.

Automatyczne sterowanie wentylatorem eliminuje problem zapominania. Czujnik ruchu wykrywa obecność osoby w pomieszczeniu i uruchamia wentylator automatycznie. Z kolei czujnik wilgoci higrostat reaguje na wzrost wilgotności powietrza, który następuje podczas kąpieli lub prysznica. Gdy wilgotność spadnie do wartości zadanej, wentylator wyłącza się samodzielnie. To rozwiązanie najlepiej sprawdza się w gospodarstwach domowych, gdzie korzystanie z łazienki odbywa się w różnych porach dnia i nocy.

Timer wbudowany w wentylator lub podłączony do instalacji oświetleniowej to rozwiązanie oparte na współpracy z oświetleniem. Wentylator uruchamia się jednocześnie z zapaleniem światła i kontynuuje pracę przez określony czas po jego zgaszeniu zazwyczaj od 2 do 20 minut, regulowane przez użytkownika. Ten tryb idealnie sprawdza się w małych łazienkach, gdzie kąpiel trwa krótko, a poziom wilgoci nie wymaga długiej wentylacji.

Regulacja prędkości obrotowej pozwala dopasować intensywność wentylacji do aktualnych potrzeb. Przy krótkim myciu rąk wystarczy niska prędkość, natomiast po długiej kąpieli w wannie potrzebna jest pełna moc. Wentylatory z regulacją obrotów wyposażone są w pokrętło lub przycisk na obudowie bądź na pilocie zdalnego sterowania. Niektóre modele oferują dwa lub trzy tryby pracy, inne pozwalają na płynną regulację w szerokim zakresie prędkości obrotowej.

Nowoczesne wentylatory inteligentne komunikują się z systemami automatyki domowej. Sterowanie odbywa się przez Wi-Fi lub Zigbee, a użytkownik może programować harmonogramy pracy, monitorować zużycie energii i otrzymywać powiadomienia o konieczności czyszczenia. Zaawansowane modele analizują dane z czujników i samodzielnie optymalizują tryb pracy wentylator „uczy się" zwyczajów domowników i dostosowuje wentylację do ich rytmu dnia.

Przy planowaniu instalacji warto rozważyć połączenie kilku metod sterowania. Wentylator z timerem uruchamiany światłem sprawdza się jako podstawowy tryb pracy, natomiast higrostat stanowi awaryjne zabezpieczenie na wypadek sytuacji, gdy wentylacja przez timer okaże się niewystarczająca na przykład przy bardzo długiej kąpieli lub awarii systemu oświetleniowego. Ta redundantność kosztuje niewiele, a gwarantuje, że wilgoć w łazience nigdy nie będzie miała szansy na długotrwałe zaleganie.

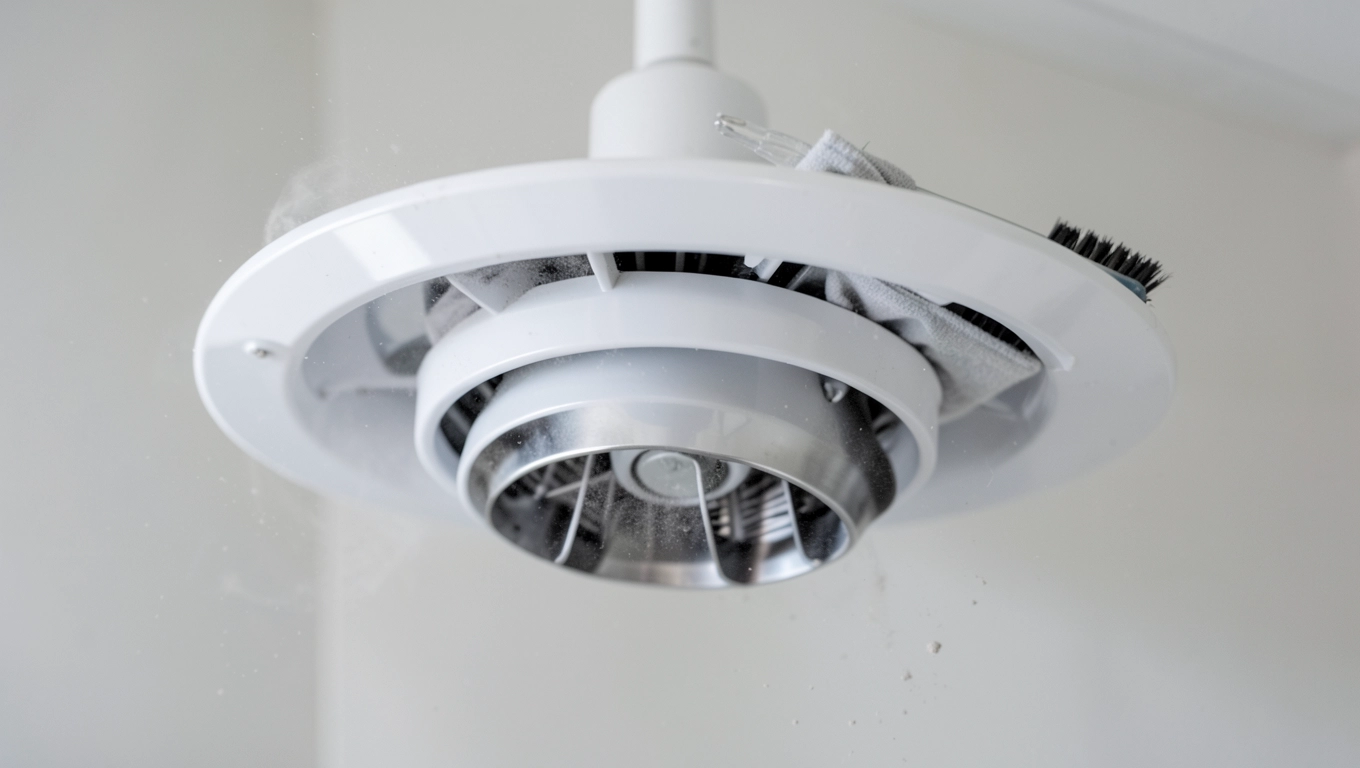

Konserwacja i czyszczenie wentylatora łazienkowego

Regularne czyszczenie wentylatora to czynność, którą większość właścicieli zaniedbuje, nie zdając sobie sprawy z jej wpływu na jakość powietrza w domu. Brudny wirnik i obudowa wentylatora stają się siedliskiem pleśni, roztoczy i bakterii, które następnie rozprowadzane są po całym mieszkaniu. Dodatkowo nagromadzony kurz i tłuszcz zaburzają wyważenie wirnika, co prowadzi do zwiększonego hałasu i przyspieszonego zużycia łożyska silnika. Wentylator łazienkowy wymaga czyszczenia przynajmniej dwa razy w roku, a w domach z małymi dziećmi lub osobami cierpiącymi na alergie nawet co trzy miesiące.

Demontaż kratki osłonowej to pierwszy krok konserwacji. Większość kratek mocowana jest na zatrzaski lub magnesy i można ją zdjąć bez narzędzi. Przed przystąpieniem do czyszczenia należy wyłączyć zasilanie wentylatora w rozdzielnicy to absolutnie obowiązkowy krok bezpieczeństwa. Następnie czyścimy kratkę ciepłą wodą z dodatkiem łagodnego detergentu, dokładnie spłukujemy i suszymy przed zamontowaniem z powrotem.

Wirnik wymaga bardziej starannego czyszczenia. Nagromadzony brud najlepiej usunąć pędzelkiem o miękkim włosiu lub sprężonym powietrzem z puszki. Unikaj wody bezpośrednio na wirnik wilgoć może dostać się do łożyska i przyspieszyć jego korozję. Jeśli na łopatkach osadził się tłusty nalot, możesz przetrzeć je szmatką zwilżoną niewielką ilością alkoholu izopropylowego, który szybko odparowuje i nie pozostawia wilgoci. Po czyszczeniu sprawdź, czy wirnik obraca się swobodnie i czy nie wydaje nietypowych dźwięków.

Uszczelki gumowe wymagają regularnej kontroli i konserwacji. Z biegiem czasu tracą one elastyczność, wysychają i pękają, co otwiera drogę wilgoci do wnętrza silnika. Co kilka miesięcy warto przetrzeć uszczelki niewielką ilością silikonu technicznego lub specjalnego preparatu do konserwacji gumy. Taki zabieg przywraca im elastyczność i przedłuża żywotność o kilka lat. Pęknięte lub kruche uszczelki należy natychmiast wymienić koszt nowych uszczelek to kilka złotych, podczas gdy wymiana całego wentylatora to wydatek rzędu stu złotych lub więcej.

Sprawność całego układu wentylacyjnego zależy też od stanu kanału wentylacyjnego. Czyszczenie kanału to zadanie dla specjalisty dysponującego odpowiednim sprzętem kamerami inspekcyjnymi i szczotkami wentylacyjnymi. Co kilka lat warto zlecić przegląd przewodów wentylacyjnych, szczególnie jeśli zauważysz spadek wydajności wentylatora mimo regularnego czyszczenia samego urządzenia. Zatory w kanałach wentylacyjnych mogą obniżać efektywność systemu nawet o 60 procent.

Wentylator, który hałasuje, wibruje lub wydaje nietypowe dźwięki, wymaga interwencji. Piski często wskazują na zużyte łożyska wtedy pozostaje wymiana silnika lub całego urządzenia. Stukanie podczas rozruchu może oznaczać poluzowane elementy wirnika lub ciało obce dostałe się do obudowy. W każdym z tych przypadków dalsza eksploatacja prowadzi do poważnej awarii i potencjalnie kosztownej naprawy. Lepiej reagować wcześnie, gdy wentylator zaczyna zachowywać się nietypowo, niż czekać do całkowitego zatrzymania wirnika.
