Jak połączyć grzejnik łazienkowy z podłogówką bez błędów

Łączenie ogrzewania podłogowego z grzejnikiem drabinkowym w jednej łazience to nie kwestia estetyki, tylko walki z temperaturą. Grzejnik drabinkowy potrzebuje wody o parametrach 50-70°C, podłogówka wody 35-45°C. Poniżej znajdziesz konkretny schemat, listę błędów, które popsuły już niejeden remont, oraz decyzję: kiedy wystarczy połączenie równoległe, a kiedy niezbędny jest zawór mieszający.

• Dlaczego bezpośrednie podłączenie drabinki do podłogówki bywa ryzykowne
• Zawór mieszający termostatyczny w podłączeniu grzejnika z podłogówką
• Schemat podłączenia grzejnika drabinkowego do podłogówki krok po kroku
• Najczęstsze błędy przy łączeniu grzejnika łazienkowego z podłogówką
• Kiedy wybrać konkretne rozwiązanie praktyczna checklista

Dlaczego bezpośrednie podłączenie drabinki do podłogówki bywa ryzykowne

Norma PN-EN 1264 ogranicza średnią temperaturę powierzchni podłogi do 29°C w strefie pobytu stałego i 35°C przy ścianach zewnętrznych. Norma to nie sugestia, lecz wymóg zdrowotny: wyższa temperatura powoduje przekrwienie nóg, rozgrzewa kurz, a w skrajnych przypadkach pęka posadzka. Grzejnik drabinkowy, zasilany wodą 55-65°C, chce pracować w zupełnie innym reżimie niż pętle podłogowe wymagające delikatnego, równomiernego ciepła.

Sprzeczność jest fizyczna, nie teoretyczna. Rury podłogowe mają niską zdolność oddawania ciepła (8-11 W/m² na stopień różnicy), więc potrzebują dużej powierzchni i łagodnego gradientu. Drabinka to wysoki wymiennik o mocy 200-400 W przy ΔT 50°C, który oddaje ciepło konwekcją, a nie promieniowaniem. Zasilenie obu obiegów tą samą gorącą wodą oznacza, że podłoga staje się żeliwną płytą, która potrafi rozgrzać się do 38-42°C.

Bezpośrednie połączenie równoległe ma jeden wyjątek: instalacje niskotemperaturowe. Pompy ciepła i kotły kondensacyjne potrafią stabilnie podać wodę 35-40°C przez cały sezon grzewczy. W takiej instalacji zarówno drabinka, jak i podłogówka pracują w komfortowym zakresie i wystarczy klasyczne połączenie przez rozdzielacz. Jeśli natomiast kocioł gazowy ustawiony jest na 60°C, a w instalacji dominuje grzejnik wysokotemperaturowy, drabinka musi dostać wodę schłodzoną.

Skutki ignorowania tej różnicy bywają kosztowne. Pęknięcia w wylewce anhydrytowej pojawiają się, gdy temperatura przekracza 55°C w warstwie wylewki. Parkiet dębowy zaczyna się paczyć już przy 28°C przy powierzchni, a klej do płytek traci przyczepność w przedziale 50-60°C. Żadne z tych zjawisk nie jest widoczne pierwszego dnia ujawniają się po miesiącach eksploatacji.

Kiedy bezpośrednie połączenie jest bezpieczne

Trzy warunki muszą być spełnione jednocześnie. Źródło ciepła pracuje w niskim parametrze (35-45°C), projektowana moc grzejnika drabinkowego nie przekracza 300 W, a powierzchnia podłogówki w łazience ma co najmniej 6 m². Przy mniejszej powierzchni podłoga nie jest w stanie oddać tyle ciepła, ile dostarcza drabinka.

Zawór mieszający termostatyczny w podłączeniu grzejnika z podłogówką

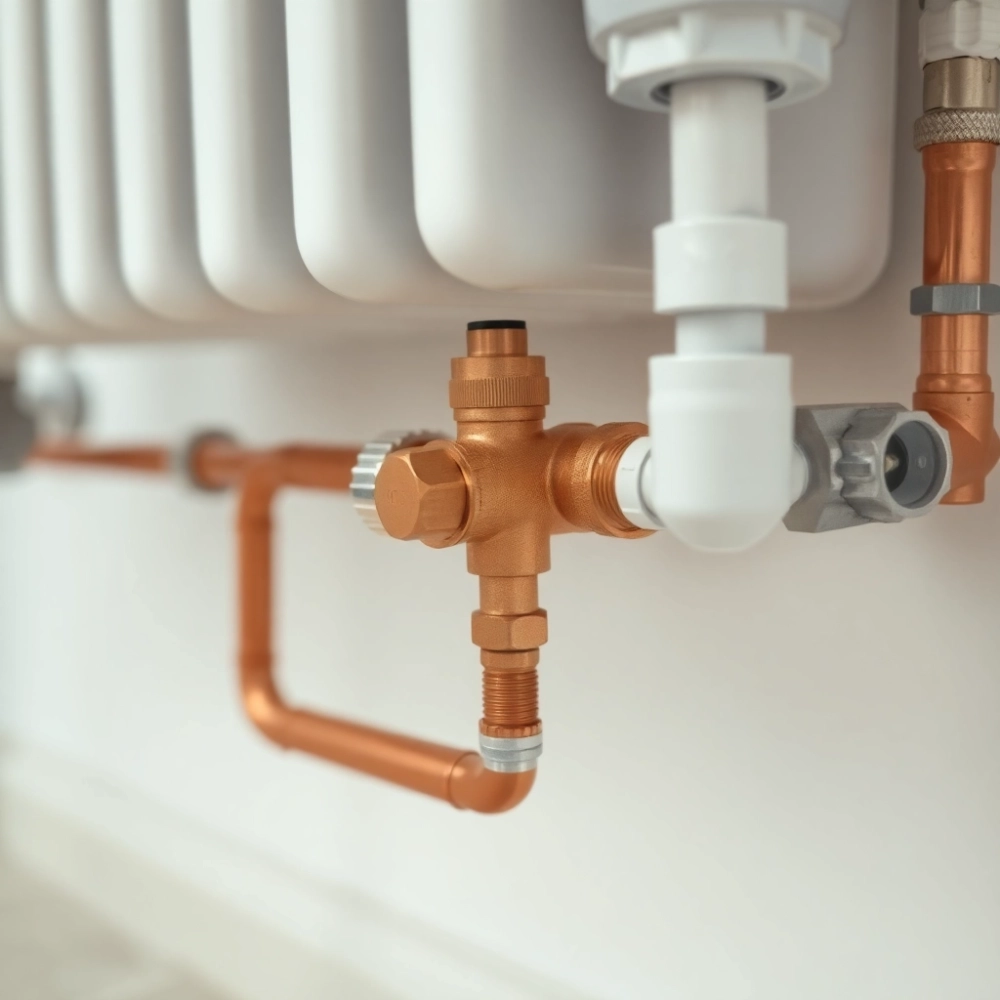

Zawór mieszający 3-drogowy to element, który pobiera wodę gorącą z zasilania i mieszka ją z wodą powrotną, podając do pętli podłogowej wodę o ustalonej, niższej temperaturze. Mechanizm opiera się na termostacie kapilarnym lub cieczowym, który przesuwa grzybek zaworu proporcjonalnie do różnicy między zadaną a zmierzoną temperaturą. Przy ustawieniu 40°C zawór sam utrzymuje tę wartość niezależnie od wahań kotła.

W typowej instalacji łazienkowej spotyka się dwa rozwiązania. Pierwsze to zawór RTL przy grzejniku, ograniczający powrót wody z drabinki przydatny w systemach bez rozdzielacza. Drugie to pełny zawór mieszający 3-drogowy z siłownikiem termicznym, montowany przy rozdzielaczu podłogowym. Drugie rozwiązanie daje precyzję ±2°C i chroni całą pętlę, nie tylko grzejnik.

Koszt samego zaworu mieszającego z siłownikiem zamyka się w przedziale 200-450 zł. Do tego dochodzi trójnik, kształtki i około 2-3 godziny robocizny instalatora z uprawnieniami. Bez zaworu instalacja działa pozornie poprawnie przez kilka tygodni, potem objawy przegrzania ujawniają się przy pierwszej fali mrozów, gdy kocioł wejdzie na wyższe parametry.

Co zrobić, gdy w łazience jest tylko jedno podejście z rozdzielacza

Najprostszy wariant to wyprowadzenie pętli podłogowej bezpośrednio z belki rozdzielacza, a drabinki jako dodatkowego obiegu z tej samej belki. Wymaga to tylko jednego dodatkowego zaworu odcinającego na zasilaniu drabinki i ewentualnego zaworu RTL na powrocie. Rozwiązanie działa w niskotemperaturowych źródłach ciepła bez dodatkowego mieszacza.

Sterowanie i automatyka

Głowica termostatyczna z czujnikiem pokojowym steruje zaworem mieszającym, a pompa obiegowa podłogówki uruchamia się wtedy, gdy temperatura w pomieszczeniu spadnie poniżej nastawy. W łazienkach najlepiej sprawdzają się termostaty z programem tygodniowym i funkcją suszenia ręczników podnoszą temperaturę o 2-3°C w godzinach porannych i wieczornych, gdy drabinka ma pełnić swoją drugą rolę: suszarki.

Schemat podłączenia grzejnika drabinkowego do podłogówki krok po kroku

Schemat zaczyna się od rozdzielacza belki, do której dochodzi zasilanie z kotła (60°C) i powrót. Na zasilaniu do pętli podłogowej montujemy zawór mieszający 3-drogowy z nastawą 40°C. Za zaworem idzie rura PE-X 16×2 lub PE-RT 16×2 prowadzona w podłodze w rozstawie 12-15 cm. Powrót z pętli wpada do rozdzielacza i wraca do kotła razem z powrotem grzejnika.

Drabinkę podłączamy w układzie równoległym do pętli podłogowej, ale z własnym zaworem odcinającym i głowicą termostatyczną. Zasilanie prowadzimy z tego samego rozdzielacza, lecz przed zaworem mieszającym, żeby grzejnik dostał pełną temperaturę zasilania. Dzięki takiemu podziałowi grzejnik grzeje intensywnie rano, gdy podłogówka ma niską temperaturę i wolno się rozgrzewa.

Średnice rur mają znaczenie. Zasilanie z rozdzielacza do zaworu mieszającego wykonujemy rurą 20×2 (DN15). Od zaworu do pętli podłogowej 16×2 (DN12). Podejście do drabinki 15×1 miedzianej lub 16×2 wielowarstwowej. Próba ciśnieniowa instalacji wodnej odbywa się przy ciśnieniu 6 bar przez 30 minut, zgodnie z Warunkami Technicznymi przyłączy.

Odpowietrzanie to często pomijany, a kluczowy element. W najwyższym punkcie instalacji zwykle nad rozdzielaczem montujemy odpowietrznik automatyczny. Drugi odpowietrznik warto dać przy drabince, jeśli jej zasilanie idzie górą. Powietrze w obiegu podłogowym to cichy zabójca komfortu: powoduje szum, nierównomierne grzanie i bąbelkowe kawitacje w pompie.

Nastawa temperatury zależy od posadzki. Pod terakotą i gresem ustawiamy 40-42°C, pod winylem 35-37°C, pod parkietem 32-34°C. Po pierwszym uruchomieniu instalację rozgrzewamy stopniowo: 5°C dziennie, aż do projektowej. Proces trwa 8-14 dni i nie wolno go przyspieszać wylewka anhydrytowa pęka przy gwałtownym wzroście temperatury powyżej 30°C/h.

Regulacja przepływu odbywa się przez rotametry na rozdzielaczu podłogowym. Każda pętla ma nastawę w l/min obliczoną z projektu. Przy łazienkowej pętli o długości 50-80 m będzie to 2,5-4 l/min. Wartość sprawdzamy przy pomocy przepływomierza, nie na oko błąd 30% oznacza strefy zimnej podłogi w środku pętli.

Najczęstsze błędy przy łączeniu grzejnika łazienkowego z podłogówką

Błąd pierwszy: brak zaworu mieszającego przy parametrach kotła powyżej 55°C. Instalator tłumaczy, że podłogówka ma swój rozdzielacz, więc jest bezpieczna. To nieprawda. Rozdzielacz nie obniża temperatury, tylko rozdziela przepływ. Bez zaworu podłoga dostaje wodę 60°C i w ciągu jednego sezonu pęka lub traci przyczepność płytek.

Błąd drugi: zbyt mały przekrój rury zasilającej. Rura 12×1 zamiast 16×2 powoduje duże opory i nierównomierny przepływ w pętli. Efekt: pierwsza pętla przy rozdzielaczu grzeje mocno, ostatnia ledwo ciepła. Naprawa wymaga kucia posadzki, bo wymiana rury oznacza rozebranie całej podłogi.

Błąd trzeci: brak odpowietrznika w najwyższym punkcie. Woda w instalacji podłogowej jest nasycona powietrzem przy napełnianiu i rozruchu uwalnia się z niej pęcherzyki gazu, które gromadzą się w najwyższym punkcie. Bez odpowietrznika blokują przepływ, a pompa zaczyna hałasować. Dodatkowy objaw: jedna ze stref podłogi pozostaje zimna mimo pracy instalacji.

Błąd czwarty: łączenie podłogówki z drabinką na jednym obiegu bez regulacji. Próba kuchenna: grzejnik drabinkowy i pętla podłogowa na jednym trójniku, bez rozdzielacza. W małej łazience działa pozornie poprawnie przez kilka tygodni, ale drabinka włączona na pełną moc pociąga za sobą całą pętlę. W efekcie albo drabinka nie grzeje, albo podłoga pali.

Błąd piąty: brak izolacji termicznej pod rurami podłogowymi. Warstwa styropianu lub XPS pod rurami musi mieć minimum 5 cm przy ogrzewaniu podłogowym na parterze i 3 cm na piętrze. Bez tej warstwy 25-30% ciepła ucieka w strop, podnosząc rachunki i obniżając reakcję podłogi na sterowanie.

Jak sprawdzić poprawność działania po montażu

Po napełnieniu instalacji wykonujemy próbę ciśnieniową 6 bar przez 30 minut. Spadek ciśnienia poniżej 0,2 bar oznacza nieszczelność. Następnie uruchamiamy pompę i sprawdzamy przepływ na każdym rotametrze błąd nastawy powyżej 15% wymaga korekty. Po 24 godzinach pracy mierzymy temperaturę podłogi termometrem kontaktowym w kilku punktach: różnica nie powinna przekraczać 2°C.

Kiedy wybrać konkretne rozwiązanie praktyczna checklista

Jeśli źródłem ciepła jest pompa ciepła lub kocioł kondensacyjny, a parametry wody nie przekraczają 45°C, wystarczy połączenie równoległe przez rozdzielacz. To najprostszy układ, który zabudowuje się w godzinę i kosztuje tylko kształtki. Sprawdza się w nowoczesnych domach pasywnych i energooszczędnych, gdzie grzejnik drabinkowy pełni raczej funkcję suszarki niż głównego grzejnika.

Jeśli kocioł gazowy pracuje w 55-65°C lub piec na pellet w 60-70°C, niezbędny jest zawór mieszający 3-drogowy. Montujemy go przy rozdzielaczu podłogowym, nie przy grzejniku dzięki temu jedno urządzenie chroni całą pętlę. Koszt 250-400 zł, czas montażu 2-3 godziny, a instalacja zyskuje pełną kontrolę temperatury.

Jeśli łazienka ma mniej niż 4 m² i zależy nam na szybkim remoncie bez kucia, alternatywą jest mata elektryczna. Montaż 3-5 godzin, brak konieczności ingerencji w instalację wodną, koszt 150-250 zł/m². Minus: koszty eksploatacji wyższe o 60-120% w porównaniu z podłogówką wodną przy taryfie G12. Mata elektryczna nie wymaga osobnego obiegu, ale wymaga osobnego wyłącznika różnicowoprądowego.

Normy i przepisy warte zapamiętania

• PN-EN 1264 ogrzewanie podłogowe: maksymalna temperatura powierzchni, metody projektowania, regulacja.
• Warunki Techniczne 2019 (z późn. zm.), § 323 wymóg izolacji termicznej pomiędzy ogrzewaniem podłogowym a stropem.
• PN-92/B-01706 zabezpieczenie instalacji wodociągowej przed korozją (dobór materiałów).
• Rozporządzenie Ministra Infrastruktury 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki dobór minimalnych temperatur w pomieszczeniach.

Odpowiedzi na najczęstsze wątpliwości techniczne

Czy podłogówka i drabinka mogą pracować na jednym termostacie? Tak, ale pod warunkiem że oba obiegi mają wspólną pętlę zasilania z zaworem mieszającym. Termostat pokojowy steruje wtedy pompą i zaworem, a drabinka grzeje proporcjonalnie do tej samej temperatury wody. W praktyce taki układ sprawdza się w łazienkach 5-8 m².

Czy potrzebna jest osobna pompa dla podłogówki? Niekoniecznie, ale pompa obiegowa o wysokości podnoszenia 6-8 m zwykle nie wystarcza dla pętli podłogowej dłuższej niż 80 m. W dużych łazienkach i łańcuszkach pokojowych instaluje się dodatkową pompę lub pompę o zmiennej wydajności klasy A (15-60 W zamiast 50-100 W).

Czy folia grzewcza sprawdzi się pod drabinką? Folia grzewcza podczerwieni działa inaczej niż klasyczna podłogówka promieniuje w stronę sufitu, więc część ciepła od drabinki jest odbijana z powrotem. Efekt końcowy bywa nieprzewidywalny. W praktyce pod drabinkę nie montuje się żadnego ogrzewania podłogowego, bo grzejnik oddaje ciepło konwekcją, a posadzka powinna mieć kontakt termiczny ze stropem.

Każde uruchomienie instalacji podłogowej najlepiej wykonać w obecności instalatora z uprawnieniami SEP. Specjalista ustawi przepływy na rotametrach, sprawdzi ciśnienie i udokumentuje parametry rozruchu. To podstawa gwarancji i ochrony przed reklamacjami.

Nigdy nie łącz drabinki z pętlą podłogową bez zaworu mieszającego, jeśli kocioł podaje wodę powyżej 55°C. Wylewka pęka, parkiet się paczy, a płytki tracą przyczepność w ciągu kilku miesięcy. Naprawa kosztuje kilkakrotnie więcej niż zawór, który ją zabezpiecza.
