Jak podłączyć termostat pokojowy do pompy ciepła Panasonic krok po kroku

Ten domyślny sterownik do pomp ciepła potrafi solidnie zirytować. Temperatura w salonie skacze, harmonogram trzeba ustawiać ręcznie, a wieczorem okazuje się, że pompa grzeje na full choć nikogo nie ma w domu. Podłączenie zewnętrznego termostatu pokojowego do pompy ciepła Panasonic zmienia tę codzienną walkę w spokojne, automatyczne sterowanie: precyzyjne pomiary temperatury w konkretnym pomieszczeniu, programy tygodniowe, zdalne sterowanie z aplikacji i realna oszczędność rzędu 15-25% rocznego zużycia energii. Poniżej znajdziesz pełne instrukcje: od wyboru kompatybilnego modelu, przez schemat podłączenia, aż po konfigurację w menu pompy i dekodowanie kodów błędów.

• Kompatybilne termostaty i sterowniki do pomp ciepła Panasonic
• Schemat podłączenia termostatu krok po kroku od kabla do menu pompy
• Najczęstsze błędy przy podłączaniu termostatu do pompy ciepła i jak ich uniknąć
• Kody błędów Panasonic po podłączeniu termostatu pokojowego co oznaczają

Kompatybilne termostaty i sterowniki do pomp ciepła Panasonic

Zanim sięgniesz po śrubokręt, musisz ustalić, jaki model pompy ciepła Panasonic stoi u Ciebie w kotłowni. Seria Aquarea (HM generacji J i H) wymaga zupełnie innego sterownika niż split Etherea czy monoblok WH-MDC. Pompy Aquarea obsługują dedykowane panele przewodowe (CZ-TAW1, CZ-TAW1B), termostaty pokojowe z protokołem magistralowym oraz sterowniki bezprzewodowe działające w sieci 868 MHz. Urządzenia typu Etherea korzystają z własnego pilota IR lub sterownika Wi-Fi wpiętego bezpośrednio w płytę jednostki wewnętrznej.

Kompatybilność sprawdzisz w instrukcji instalacji konkretnego modelu: odnajdź schemat płytki elektronicznej i listę zacisków. Szukasz portu oznaczonego CN-CNT, CNT lub OPT to właśnie miejsce, w które wpinasz zewnętrzny sterownik. Jeśli obok zacisku widnieje symbol mostka (zwora jumper), koniecznie sprawdź w dokumentacji, czy przed podłączeniem trzeba go usunąć; w przeciwnym razie pompa nie rozpozna nowego urządzenia.

Na rynku znajdziesz trzy zasadnicze grupy rozwiązań. Pierwsza to przewodowe termostaty pokojowe z zasilaniem 230 V i stykami bezpotencjałowymi podłączasz je jak klasyczny termostat kotłowy. Druga grupa to sterowniki komunikujące się magistralą dwuprzewodową w standardzie opisanym w dokumentacji Panasonic (napięcie 5-12 V DC, protokół własny). Trzecia, najwygodniejsza, obejmuje rozwiązania Wi-Fi łączące się z aplikacją Panasonic Comfort Cloud; działają przez chmurę i nie wymagają fizycznego przewodu do pompy.

Przy wyborze konkretnego modelu zwróć uwagę na cztery parametry. Zakres pomiaru temperatury od 5 °C do 40 °C z dokładnością ±0,5 °C wystarczy do komfortu domowego. Histereza, czyli różnica między temperaturą włączenia a wyłączenia, powinna mieścić się w przedziale 0,2-0,5 °C, inaczej pompa będzie cyklować i spadnie jej sprawność. Stopień ochrony IP20 wystarczy w suchym pomieszczeniu, ale jeśli planujesz montaż w łazience, potrzebujesz IP44. Zasilanie bateryjne 2× AA wygodniejsze przy remoncie, lecz 230 V eliminuje konieczność wymiany baterii co rok.

Zanim kupisz sterownik, zapisz dokładny symbol pompy ciepła i numer seryjny. Na tabliczce znamionowej (zazwyczaj na bocznej ściance jednostki zewnętrznej) znajdziesz kod typu WH-MDC07J3E5 lub podobny skopiuj go i porównaj z listą kompatybilności producenta. Jeden przestarzały symbol oznacza czasem starszy firmware płyty, który wymaga innej procedury parowania.

Schemat podłączenia termostatu krok po kroku od kabla do menu pompy

Cała procedura zajmuje od 45 minut do 2 godzin, zależnie od doświadczenia. Zanim dotkniesz przewodów, wyłącz zasilanie pompy ciepła rozłącznikiem w rozdzielni oraz bezpiecznikiem dedykowanym obwodowi. Napięcie 230 V na zaciskach sterownika grozi porażeniem, a pomyłka w podłączeniu magistrali może trwale uszkodzić płytę elektroniczną pompy. Prace przy otwartej obudowie jednostki zewnętrznej powinny być wykonywane w suchych warunkach, najlepiej w temperaturze powyżej 10 °C.

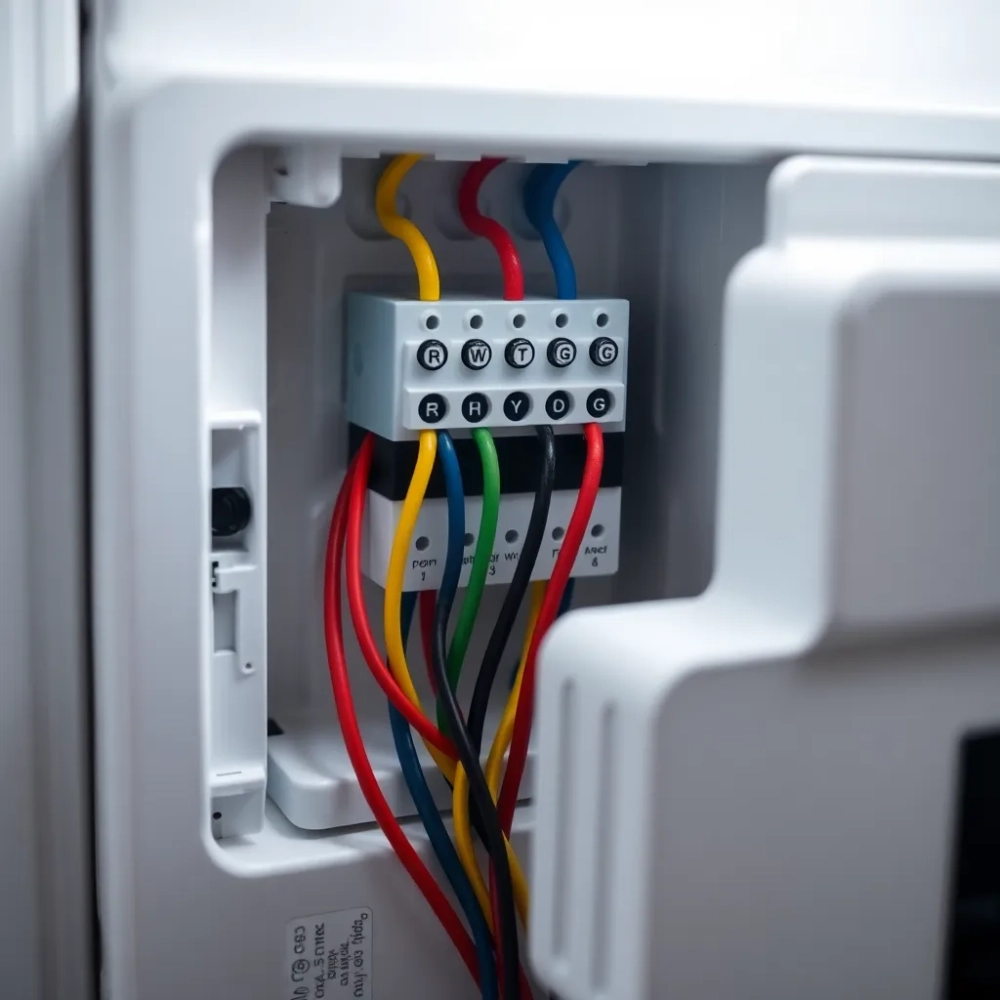

Pierwszy krok to zlokalizowanie płytki sterującej. W pompach Aquarea otwórz przedni panel jednostki wewnętrznej (zazwyczaj trzyma się na zatrzaskach), a zobaczysz zieloną płytkę z rzędem złącz śrubowych. Szukasz bloczka opisanego CN-CNT ma od trzech do pięciu pinów w zależności od generacji. W modelach H generacji zacisków jest więcej i obok CN-CNT znajdziesz też CN-THERMO oraz CN-MNT (antenowy). Każdy pin ma numer naniesiony na laminat białą farbą.

Drugi krok to przygotowanie przewodu. Najlepiej sprawdza się kabel dwużyłowy miedziany o przekroju 0,5-0,75 mm², ekranowany folią aluminiową. Ekran podłączasz do zacisku GND pompy eliminuje to zakłócenia elektromagnetyczne, które generują silniki pompy obiegowej i sprężarki. Długość kabla nie powinna przekraczać 50 m przy termostacie 230 V; dla magistrali Panasonic limit wynosi 30 m. Przy dłuższych odległościach stosuje się przewód ekranowany o większym przekroju lub konwerter sygnału.

Trzeci krok to właściwe podłączenie. W termostacie 230 V prowadzisz przewód fazowy (L, brązowy) i neutralny (N, niebieski) do odpowiednich zacisków w sterowniku, a styk bezpotencjałowy (COM i NO) do pinów CN-CNT pompy. W sterowniku magistralowym podłączasz dwie żyły transmisyjne (A i B lub + i -) do dedykowanych pinów magistrali polaryzacja ma znaczenie, a jej odwrócenie objawia się komunikatem "Err Communication" w menu pompy.

Czwarty krok to konfiguracja w menu pompy. Wejdź w panel sterowania, przytrzymaj przycisk OK przez 3 sekundy, a pojawi się menu serwisowe. Znajdź pozycję "External Thermostat" lub "Room Thermostat" i przestaw wartość z "Disabled" na "Enabled". Wybierz typ styku: NO (normalnie otwarty) lub NC (normalnie zamknięty) zależy to od konkretnego modelu termostatu. Zapisz zmiany i uruchom pompę ponownie.

Piąty krok to test funkcjonalny. Na sterowniku ustaw temperaturę o 3 °C wyższą niż aktualna w pomieszczeniu. Pompa powinna uruchomić sprężarkę w ciągu 30-60 sekund (charakterystyczny wibracyjny dźwięk dochodzący z jednostki zewnętrznej). Obniż temperaturę o 3 °C poniżej aktualnej sprężarka powinna się wyłączyć w podobnym czasie. Brak reakcji oznacza błąd w podłączeniu lub zły typ styku w menu.

Najczęstsze błędy przy podłączaniu termostatu do pompy ciepła i jak ich uniknąć

Połowa instalacji, z którymi trafia się serwisant, kończy się komunikatem błędu w menu pompy. W 80% przypadków przyczyna leży w złym typie styku wybranym w menu serwisowym. Termostaty z wyjściem COM-NO wymagają włączenia opcji "Normally Open"; te z COM-NC opcji "Normally Closed". Pompa interpretuje sygnał odwrotnie niż przy braku termostatu, więc litera N i C w menu to nie skróty od "Neutral" i "Cooling", lecz od stanu styku.

Drugi klasyczny błąd to podłączenie termostatu z zasilaniem 230 V bezpośrednio do magistrali CN-CNT. Pin w magistrali pracuje przy napięciu 5-12 V DC, a wyższe napięcie z termostatu sieciowego przepala stabilizator napięcia na płycie. Naprawa takiej usterki to wymiana płyty sterującej, której koszt przekracza 1500 zł. Dlatego termostaty 230 V podłącza się wyłącznie poprzez przekaźnik separujący lub przez zaciski dedykowane dla styku bezpotencjałowego.

Trzeci problem to brak ekranowania kabla. W pomieszczeniach z silnym polem elektromagnetycznym (kuchnie indukcyjne, bliskość rozdzielni) nieekranowany przewód zbiera zakłócenia, które pompa odczytuje jako fałszywe sygnały temperatury. Objawy: temperatura na sterowniku skacze o 2-3 °C przy włączaniu kuchenki, pompa reaguje opóźnieniem, a po pewnym czasie w ogóle przestaje słuchać sterownika. Ekranowanie kabla rozwiązuje problem w 100% przypadków.

Czwarty błąd to montaż sterownika w niewłaściwym miejscu. Termostat przy grzejniku, przy oknie narażonym na operację słoneczną, przy drzwiach wejściowych to wszystko zafałszowuje odczyt i powoduje, że pompa albo grzeje za intensywnie, albo się wyłącza za wcześnie. Optymalne miejsce to ściana wewnętrzna w salonie, na wysokości 1,5 m, z zachowaniem minimum 1 m odległości od grzejników i źródeł chłodu.

Piąty problem, rzadziej spotykany, to konflikt dwóch źródeł sygnału temperatury. Pompy Aquarea mierzą temperaturę wody na wyjściu, ale jeśli podłączony termostat pokojowy konkuruje z wewnętrznym czujnikiem jednostki, pompa priorytetyzuje jeden z nich. W menu serwisowym znajdziesz opcję "Sensor Priority" ustaw na "Room Thermostat", by wyłączyć czujnik wody z funkcji sterowania.

Nigdy nie odłączaj istniejącego czujnika temperatury wody, jeśli pompa go wymaga do ochrony przed zamarzaniem. Termostat pokojowy steruje komfortem, ale czujnik wody chroni instalację przed awarią. Jedno bez drugiego nie działa poprawnie pompa potrzebuje obu sygnałów do bezpiecznej pracy.

Kody błędów Panasonic po podłączeniu termostatu pokojowego co oznaczają

Lista kodów błędów różni się między generacjami pomp, ale kilka pozycji powtarza się niezależnie od modelu. Kod E1 oznacza błąd komunikacji między sterownikiem a płytą najczęściej przyczyną jest odwrócona polaryzacja przewodów magistrali lub przerwa w kablu. Sprawdź połączenie miernikiem: rezystancja między pinami powinna wynosić 0-2 Ω, a napięcie stałe 5-12 V DC przy włączonej pompie.

Kod F1 sygnalizuje awarię czujnika temperatury pokojowej. Sterownik wysyła wartość spoza zakresu (np. -50 °C lub +80 °C), co pompa interpretuje jako uszkodzenie termistora. Rozwiązanie: wymień termostat lub sprawdź, czy przewody nie zostały zagięte w miejscu montażu. Czasem wystarczy rozpiąć zacisk i ponownie podłączyć przewody, by usunąć zły kontakt.

Kod H1 pojawia się, gdy pompa wykryła zbyt niską temperaturę wody w obiegu (poniżej 5 °C). Zwykle jest to reakcja ochronna, ale jeśli pojawia się regularnie po podłączeniu termostatu, oznacza, że pompa nie uruchamia sprężarki wystarczająco wcześnie. Sprawdź w menu serwisowym, czy opcja "Anti-freeze Protection" nie blokuje pracy w trybie termostatu pokojowego.

Kod H7 dotyczy błędu komunikacji z czujnikiem zewnętrznym, który pompy Panasonic wykorzystują do automatycznej regulacji krzywej grzewczej. Po podłączeniu termostatu pokojowego ten czujnik staje się redundantny, ale nie można go odłączyć bez modyfikacji w menu. Znajdź pozycję "External Sensor" i przestaw na "Disabled" błąd zniknie, a pompa przestanie generować alarm.

Kod H62 pojawia się w najnowszych modelach Aquarea i oznacza konflikt adresów magistrali. Jeśli podłączasz więcej niż jeden sterownik pokojowy, każdy musi mieć unikalny adres ustawiony mikroprzełącznikami DIP na tylnej ściance. Adres fabryczny to 01; jeśli w instalacji pracują dwa sterowniki, drugi ustaw na 02, trzeci na 03. Pompa automatycznie rozpozna wszystkie urządzenia po restarcie.

Niniejszy artykuł ma charakter informacyjny i nie zastępuje oficjalnej instrukcji producenta. Prace przy instalacji elektrycznej powinny być wykonywane zgodnie z normą PN-EN 60335 oraz obowiązującymi przepisami prawa budowlanego. Przed uruchomieniem systemu zalecana jest kontrola instalacji przez uprawnionego instalatora z uprawnieniami SEP.

Po prawidłowym podłączeniu termostatu pokojowego do pompy ciepła Panasonic zyskujesz pełną kontrolę nad klimatem w domu: temperaturę w wybranym pomieszczeniu mierzoną z dokładnością do 0,5 °C, harmonogramy tygodniowe dopasowane do trybu życia domowników, a w przypadku sterowników Wi-Fi również zdalne zarządzanie z poziomu smartfona. Realne oszczędności sięgają 15-25% rocznego zużycia energii, co przy średnim domu 150 m² przekłada się na 600-1200 zł rocznie. Jeśli po zakończeniu montażu i konfiguracji pompa wyświetla jeden z opisanych wyżej kodów błędów, wróć do sekcji diagnostycznej i zweryfikuj połączenia krok po kroku. W sytuacji, gdy błąd nie ustępuje mimo poprawnego podłączenia, skontaktuj się z autoryzowanym serwisem Panasonic; otwieranie płyty elektronicznej i samodzielne naprawy grozi utratą gwarancji.
