Jak podłączyć regulator pokojowy do pompy CO i uniknąć kosztownych błędów

Ręczne włączanie pompy obiegowej rano, wyłączanie wieczorem i ciągłe zgadywanie, czy w kaloryferach jest już odpowiednio ciepło, kosztuje nawet kilkaset złotych rocznie i niepotrzebnie skraca żywotność urządzenia. Regulator pokojowy reaguje na temperaturę wody w instalacji i włącza pompę tylko wtedy, gdy naprawdę potrzebuje ona obiegu, dzięki czemu zużywa o 60% mniej energii. Poniżej znajdziesz pełną ścieżkę od wyłączenia bezpiecznika aż po pierwszy rozruch, z konkretnymi wartościami, normami i pułapkami, które najczęściej blokują majsterkowiczów.

• Przygotowanie i bezpieczeństwo, bez których nie ruszasz z kablem
• Schemat podłączenia sterownika pompy CO i kolory przewodów
• Instrukcja montażu czujnika temperatury i konfiguracja histerezy
• Montaż sterownika krok po kroku
• Najczęstsze błędy przy podłączaniu regulatora do pompy obiegowej CO
• Kiedy wezwać fachowca, zamiast kończyć montaż samodzielnie
• Kalkulator oszczędności energii po montażu regulatora
• Testowanie i konserwacja po pierwszym uruchomieniu

Przygotowanie i bezpieczeństwo, bez których nie ruszasz z kablem

Każdy obwód z pompą 230 V traktuj jak instalację, która przy braku uwagi kopie prądem. Pierwsza czynność to wyłączenie odpowiedniego bezpiecznika w rozdzielni oraz jego zabezpieczenie taśmą lub blokadą, żeby nikt go przypadkowo nie załączył. Dopiero potem otwierasz obudowę sterownika i sprawdzasz, czy napięcie faktycznie zniknęło, korzystając z multimetru ustawionego na zakres AC 250 V lub z próbnika napięcia.

Zanim sięgniesz po śrubokręt, zmierz pobór prądu pompy, bo to on decyduje o przekroju kabla i doborze zabezpieczenia. Typowa pompa obiegowa ma od 25 do 100 W, co daje natężenie rzędu 0,1 do 0,45 A, więc przewód 3 × 1,5 mm² w zupełności wystarczy. Jeśli planujesz prowadzenie kabla w korytkach albo peszelu, zaplanuj trasę tak, by ominąć ostre krawędzie i ruchome elementy kotłowni.

Ciągłość przewodu ochronnego PE to absolutne minimum, które odróżnia bezpieczną instalację od niebezpiecznej. Multimetr w trybie omomierza, ustawiony na zakres 200 Ω, pokaże, czy żółto-zielona żyła ma realne połączenie z szyną uziemiającą w rozdzielni. Brak ciągłości oznacza, że prąd uszkodzenia nie odpłynie do ziemi i w razie awarii obudowa pompy stanie się niebezpieczna.

Z narzędzi przygotuj śrubokręt płaski i krzyżakowy z izolowanymi końcówkami, ściągacz izolacji, taśmę izolacyjną, opaski zaciskowe, peszel oraz samoprzylepne uchwyty kablowe. Miejsce montażu sterownika dobieraj z dala od rur gorącej wody, kominków i bezpośredniego słońca, bo przekłamania czujnika temperatury są najczęstszą przyczyną późniejszych kłopotów. Norma PN-HD 60364 wymaga, by urządzenia sterujące miały zapewniony swobodny dostęp i były montowane na niepalnym podłożu.

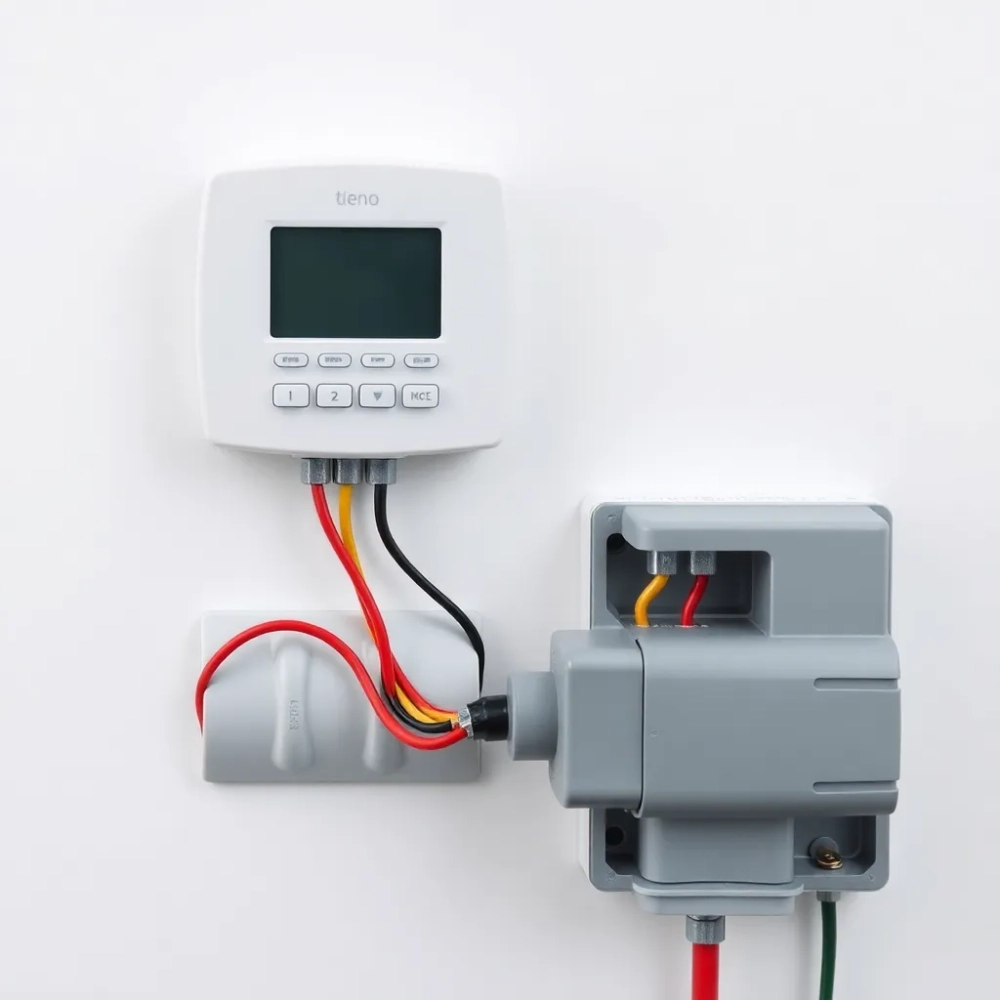

Schemat podłączenia sterownika pompy CO i kolory przewodów

Każdy regulator ma trzy główne zaciski zasilania, które oznacza się literami L, N oraz symbolem uziemienia. L, czyli faza, przyjmuje prąd z bezpiecznika; N, czyli przewód neutralny, zamyka obwód; PE stanowi ochronę przeciwporażeniową i trafia na szynę uziemiającą. Zrozumienie tej trójki to absolutna podstawa, bo pomylenie fazy z neutralnym nie uszkodzi urządzenia, ale pomylenie L z PE w najgorszym razie postawi całą metalową obudowę pod napięciem.

Po drugiej stronie sterownika znajduje się zacisk wyjściowy opisany najczęściej jako P, PUMP lub symbol pompy. To właśnie tam podłączasz przewód fazowy prowadzący do pompy obiegowej, natomiast jej przewód neutralny i ochronny prowadzisz z rozdzielni niezależnie. W praktyce oznacza to cztery żyły wychodzące ze sterownika: zasilanie L i N, wyjście fazowe do pompy oraz PE wspólne dla całego obwodu.

Czujnik temperatury wody najczęściej wykorzystuje żyłę dwuprzewodową bez polaryzacji, bo działa na zasadzie zmian rezystancji termistora NTC. Końcówki czujnika wsuwasz w zaciski oznaczone jako T, SENSOR lub PT1000 i zabezpieczasz przed wyrwaniem opaską zaciskową. Jeśli regulator oferuje dodatkowe wejście czujnika zewnętrznego albo pokojowego, przewody te prowadzisz oddzielnym kablem ekranowanym, by uniknąć zakłóceń od przewodów zasilających.

W instalacjach mieszanych, łączących ogrzewanie z ciepłą wodą użytkową, regulator pełni też rolę elementu priorytetowego. Oznacza to, że po zwarciu styku CWU pompa CO zostaje wyłączona na czas grzania zasobnika, co zapobiega jednoczesnemu pobieraniu ciepła z kotła na dwa obiegi. Szczegółowy schemat takiego podłączenia znajdziesz w instrukcji producenta kotła, a jego brak w dokumentacji zwykle zmusza do rezygnacji z priorytetu lub zastosowania dodatkowego modułu przekaźnikowego.

Instrukcja montażu czujnika temperatury i konfiguracja histerezy

Czujnik temperatury wody montuj na rurze zasilającej, czyli tej wychodzącej z kotła w kierunku instalacji, a nie na powrocie. Różnica temperatur między zasilaniem a powrotem wynosi zwykle od 10 do 20°C i tylko na zasilaniu odczyt odpowiada rzeczywistej pracy kotła. Czujnik mocuj do rury za pomocą opaski metalowej lub taśmy termoodpornej, a pod spód koniecznie wklej warstwę pasty termoprzewodzącej, bo bez niej odczyt odbiega od rzeczywistości nawet o 5°C.

Na koniec załóż na czujnik kawałek izolacji termicznej o grubości co najmniej 20 mm, wyciętej z otuliny do rur. Bez izolacji czujnik łapie temperaturę otoczenia i pompa włącza się z opóźnieniem, przez co kocioł osiąga wyższą temperaturę niż potrzeba, a to z kolei podnosi zużycie gazu o kilka procent. Izolacja eliminuje ten efekt, bo czujnik „widzi" tylko rurę, a nie powietrze wokół.

Histereza to różnica między temperaturą włączenia a wyłączenia pompy, która zapobiega cyklicznemu taktowaniu urządzenia. Przykładowo ustawienie 40°C ± 3°C oznacza, że pompa rusza, gdy woda ostygnie do 37°C, a gaśnie, gdy osiągnie 43°C. Bez tego marginesu pompa włączałaby się i wyłączała kilka razy na minutę, co w krótkim czasie niszczy zarówno przekaźnik w sterowniku, jak i łożyska pompy.

Optymalna histereza dla domu jednorodzinnego to 3 do 4°C w okresie przejściowym i 2°C zimą, gdy instalacja szybko oddaje ciepło. Sterowniki takie jak Euroster czy ST-21 pozwalają tę wartość regulować w menu serwisowym, najczęściej kombinacją klawiszy oraz opcji histeresis lub delta T. Po każdej zmianie warto przez 24 godziny monitorować liczbę cykli pracy pompy, celując w maksymalnie 10 do 15 startów na dobę.

Parametr górnej temperatury granicznej, czyli progu, po którego przekroczeniu pompa działa niezależnie od wskazań czujnika, ustawia się zwykle na 55 do 60°C. To awaryjne zabezpieczenie, które chroni kocioł przed przegrzaniem w sytuacji, gdy sterownik ulegnie awarii albo czujnik zostanie odłączony. Bez tego progu pompa mogłaby się wyłączyć w krytycznym momencie, a w skrajnym przypadku kocioł przegrzałby się do zagotowania wody w instalacji.

Montaż sterownika krok po kroku

Pierwszy etap to wyznaczenie punktu montażu obudowy, najlepiej na ścianie w kotłowni, w odległości od 100 do 150 cm od podłogi. Sterownik nie może wisieć nad rurą z gorącą wodą ani w ciągu kominowym, bo skoki temperatury zakłócają pracę układu elektronicznego. Jeśli obudowa jest natynkowa, od razu zaznacz trasę kabla zasilającego i wyjścia do pompy, żeby peszel szedł najkrótszą i najbezpieczniejszą drogą.

Kolejna czynność to odizolowanie i podłączenie trzech żył zasilających do listwy zaciskowej regulatora, pamiętając o dwukrotnym sprawdzeniu, czy przewód fazowy trafił na L, a nie na PE. Śrubokrętem dokręcasz zaciski momentem podanym w instrukcji, zwykle od 0,5 do 0,8 Nm, bo zbyt mocne dokręcenie zrywa gwint, a zbyt słabe powoduje grzanie styku i wypalanie zacisku. Po dokręceniu każdego zacisku szarpnij lekko przewód, by upewnić się, że żyła się nie wysunie.

Montaż czujnika temperatury to odrębny etap, w którym najpierw oczyszczasz rurę z rdzy i starej farby. Pasta termoprzewodząca, nałożona na końcówkę czujnika, eliminuje pęcherzyki powietrza i przyspiesza przekazywanie ciepła, dzięki czemu odczyt reaguje na zmianę temperatury w czasie krótszym niż minuta zamiast kilku. Po przymocowaniu czujnika opaską i owinięciu go izolacją podłączasz dwie żyły do zacisków czujnika w regulatorze, bez znaczenia która jest która.

Faza wyjściowa do pompy wymaga prowadzenia odrębnego przewodu 3 × 1,5 mm² od sterownika do pompy obiegowej. Koniec przy pompie zarabiasz w zaciski oznaczone L, N i PE w jej kostce przyłączeniowej, uważając, by żadna żyła nie wystawała poza zacisk. Wszystkie przewody w peszelu zabezpieczasz opaskami co 30 cm, a peszel mocujesz do ściany uchwytami samoprzylepnymi, bo luźne kable w kotłowni to zaproszenie do przypadkowego uszkodzenia.

Końcowy etap to tak zwana próba generalna przed załączeniem napięcia. Miernikiem ciągłości sprawdzasz, czy faza L dochodzi do zacisku wejściowego, czy wyjście do pompy jest prawidłowo połączone z jej zaciskiem L, a N i PE prowadzą do rozdzielni bez przerw. Jeśli wszystko się zgadza, wkładasz bezpiecznik i obserwujesz zachowanie sterownika. Pierwsze uruchomienie powinno wywołać krótki sygnał dźwiękowy lub migotanie diod, po czym na wyświetlaczu pojawia się aktualna temperatura.

Najczęstsze błędy przy podłączaniu regulatora do pompy obiegowej CO

Mylenie L z N to błąd klasyczny, który przez lata funkcjonował w instalacjach ze względu na brak obowiązującego standardu kolorystyki przed rokiem 2000. Choć urządzenie będzie działać, brak ochrony przed zamianą biegunów oznacza, że w razie awarii izolacji przewód neutralny może znaleźć się pod napięciem. Rozwiązanie jest proste: po podłączeniu zmierz napięcie między PE a N, a potem PE a L, by upewnić się, że L względem PE ma pełne 230 V, a N ma potencjał bliski zeru.

Drugi grzech początkujących to brak izolacji termicznej czujnika, przez co pompa włącza się z opóźnieniem albo w ogóle się nie uruchamia. To jeden z powodów, dla których właściciele domów wracają do ręcznego sterowania, nie rozumiejąc, że wina leży po stronie czujnika, a nie sterownika. Wystarczy 3 cm otuliny z waty szklanej lub pianki PE, by odczyt stał się stabilny i przewidywalny.

Brak pętli serwisowej, czyli odcinka kabla pozostawionego w zapasie przy sterowniku, uniemożliwia szybką wymianę urządzenia. Zwykle wystarczą 30 do 50 cm zapasu, by móc zsunąć regulator z uchwytu i wymienić go bez konieczności przedłużania przewodów. Brak tej pętli widać dopiero po kilku latach, gdy styki korodują i trzeba wymienić cały sterownik.

Ustawienie zbyt małej histerezy, poniżej 2°C, prowadzi do ciągłego przełączania pompy, co zużywa łożyska, przekaźniki i licznik startów. Przy zbyt dużej histerezie, powyżej 6°C, wahania temperatury w grzejnikach stają się odczuwalne i niepotrzebnie rosną straty przy każdym schłodzeniu. Trzymanie się środka, czyli 3 do 4°C, zapewnia rozsądny kompromis między trwałością a stabilnością.

Ostatnia klasyka to rezygnacja z uziemienia w starych instalacjach bez PE. Bywa, że w remontowanym domu z lat siedemdziesiątych brakuje przewodu ochronnego, a dorabianie go bywa kosztowne. W takiej sytuacji jedynym bezpiecznym rozwiązaniem jest pozostawienie pompy i sterownika w obwodzie chronionym wyłącznikiem różnicowoprądowym o czułości 30 mA. Bez tego zabezpieczenia nawet najmniejszy prąd uszkodzeniowy może być śmiertelny.

Kiedy wezwać fachowca, zamiast kończyć montaż samodzielnie

Prąd trójfazowy 400 V to absolutne przestrogo dla osób bez uprawnień SEP. Każdy regulator z symbolem 400 V lub trzema zaciskami zasilającymi wymaga pracy osoby z uprawnieniami grupy 2 i doświadczeniem w instalacjach trójfazowych. Nawet jeśli pompa jest jednofazowa, sam sterownik może zasilać napięcie międzyfazowe i spowodować poważne uszkodzenia ciała.

Brak przewodu PE w całej instalacji domu też dyskwalifikuje samodzielny montaż. Nowoczesna instalacja musi posiadać uziemienie zgodne z normą PN-HD 60364, w przeciwnym razie regulator nie spełnia podstawowych wymogów bezpieczeństwa. Koszt doprowadzenia PE przez uprawnionego elektryka zwykle mieści się w granicach 400 do 1200 zł, a daje spokój na dekady.

Jeśli masz wątpliwości co do stanu izolacji, korozji styków albo braku dokumentacji istniejącej instalacji, lepiej zaprosić elektryka niż eksperymentować. Fachowiec wykona pomiary impedancji pętli zwarcia oraz rezystancji izolacji, a ty otrzymasz protokół potrzebny do ubezpieczenia domu. W przypadku pożaru lub porażenia brak takiego protokołu oznacza odmowę wypłaty odszkodowania.

Kalkulator oszczędności energii po montażu regulatora

Bez sterownika typowa pompa o mocy 50 W pracuje średnio 16 godzin na dobę w sezonie grzewczym, co daje 0,05 kW × 16 h × 180 dni = 144 kWh zużycia w sezonie. Po zamontowaniu regulatora czas pracy spada do 4 do 6 godzin, a roczne zużycie wynosi 36 do 54 kWh. Różnica 90 do 110 kWh przy stawce około 0,65 zł za kWh przekłada się na 60 do 70 zł oszczędności rocznie, a przy droższej taryfie G12 nawet na 100 zł.

Testowanie i konserwacja po pierwszym uruchomieniu

Pierwsze 24 godziny pracy to okres obserwacji, w którym kontrolujesz liczbę cykli pompy oraz stabilność wskazań temperatury. Zapisuj godziny włączenia i wyłączenia, a po dobie porównaj je z ustawioną histerezą. Rozbieżność większa niż 1°C oznacza konieczność sprawdzenia montażu czujnika oraz jakości styków w listwie zaciskowej.

Comiesięczny przegląd powinien obejmować wyczyszczenie obudowy sterownika z kurzu, sprawdzenie mocowania czujnika i stanu izolacji przewodów. Raz w roku kontroluj rezystancję izolacji przewodów zasilających miernikiem izolacji o napięciu 500 V; odczyt powyżej 0,5 MΩ świadczy o prawidłowym stanie instalacji. Jeśli wynik spada poniżej tej wartości, szukaj wilgoci albo uszkodzenia mechanicznego kabla.

FAQ

Czy regulator pokojowy nadaje się do pompy CO i CWU jednocześnie?

Tylko modele z dwoma niezależnymi wyjściami przekaźnikowymi, jak np. ST-21 z modułem CWU. W prostych sterownikach typu Euroster 11E jedno wyjście obsługuje wyłącznie pompę CO, a sterowanie CWU wymaga osobnego termostatu.

Jaki przekrój kabla wybrać do pompy 100 W?

Przewód miedziany 3 × 1,5 mm² wystarcza do odległości około 25 m. Powyżej tej długości stosuje się 2,5 mm², co ogranicza spadki napięcia do wymaganych 3%.

Czy sterownik można podłączyć bez uziemienia?

Nie, bo w razie uszkodzenia izolacji obudowa pompy i sterownika znajdzie się pod napięciem sieci. Jedyną dopuszczalną alternatywą jest układ z wyłącznikiem różnicowoprądowym 30 mA i pełną izolacją ochronną wszystkich części metalowych.
