Antena pokojowa bez tajemnic – ustaw ją w 10 minut i oglądaj bez zakłóceń

Pikseloza przy filmie, czarny ekran w trakcie meczu i irytacja sięgająca sufitu, bo antena pokojowa leży byle gdzie. Każdy, kto próbował ustawić takie cacko na półce za telewizorem, wie, że kilka centymetrów potrafi zmienić odbiór z bezużytecznego na krystaliczny. Poniżej konkretny przepis na to, jak ustawić antenę pokojową samodzielnie, bez wzywania fachowca i bez zakupu sprzętu na chybił trafił.

• Rodzaje anten pokojowych którą wybrać do swojego mieszkania
• Co potrzebujesz przed ustawieniem anteny w pokoju
• Krok 0: jak znaleźć nadajnik, zanim ustawisz antenę
• Ustawienie anteny pokojowej krok po kroku
• Najczęstsze problemy z anteną pokojową i szybkie rozwiązania
• Kiedy antena pokojowa nie wystarczy
• Checklist przed zakupem i ustawieniem

Rodzaje anten pokojowych którą wybrać do swojego mieszkania

Nie istnieje jedna uniwersalna antena pokojowa, która zadziała równie dobrze w kamienicy na warszawskiej Woli i w bloku na obrzeżach Rzeszowa. Różnica wynika z fizyki propagacji fal: im dalej od nadajnika i im więcej betonu, metalu oraz szkła z warstwą termoizolacyjną stoi na drodze sygnałowi, tym większe wzmocnienie i lepsza kierunkowość są potrzebne.

Antena panelowa, nazywana też płaską, sprawdza się w miastach do około 15-20 km od nadajnika. Jej konstrukcja bazuje na płytce drukowanej z elementem odbiorczym, który reaguje na pasmo UHF (470-790 MHz). Smukła obudowa nie rzuca się w oczy, a kierunkowość pozwala wyeliminować odbicia od sąsiednich budynków. Słabo radzi sobie w VHF, czyli z MUX-8 nadawanym na kanale 6 w zakresie 174-230 MHz.

Antena z prętami, potocznie zwana siatką albo „króliką", to klasyk dla odleglejszych lokalizacji. Dwa rozchylone ramiona działają jak dipol, a ich geometria wzmacnia sygnał w paśmie VHF. Gdy mieszkasz w strefie, gdzie MUX-8 nadaje właśnie w VHF, a MUX-1, 2 i 3 w UHF, taka antena poradzi sobie z obydwoma zakresami jednocześnie. W centrum dużego miasta bywa za to zbyt czuła i łapie wszelkie zakłócenia.

Antena ze wzmacniaczem wbudowanym to odpowiedź na słaby sygnał w mieszkaniach na niższych kondygnacjach lub za grubymi ścianami. Wzmacniacz podnosi poziom sygnału o 15-25 dB, ale jednocześnie wzmacnia wszelkie szumy. Przy silnym sygnale wzmacniacz paradoksalnie pogarsza odbiór, bo przesterowuje tuner telewizora. Dlatego nie warto go włączać na siłę.

Antena bez wzmacniacza, czyli pasywna, działa najlepiej tam, gdzie nadajnik znajduje się w odległości do 20 km i w linii wzroku. Brak aktywnych elementów oznacza zerowe szumy własne, a odbiór jest czysty i stabilny. Gdy sygnał jest mocny, wzmacniacz tylko przeszkadza.

Co potrzebujesz przed ustawieniem anteny w pokoju

Zanim cokolwiek przekręcisz albo przykleisz, upewnij się, że telewizor obsługuje standard DVB-T2 z kodowaniem HEVC (H.265). To obowiązująca norma naziemnej telewizji cyfrowej w Polsce od 2022 roku. Stary tuner DVB-T pierwszej generacji odbierał jedynie MPEG-4 i nie zdekoduje nowego sygnału. Sprawdzisz to w menu odbiornika, w zakładce „Wyszukiwanie kanałów". Jeśli pojawia się wyłącznie MPEG-2 lub MPEG-4 AVC, potrzebujesz dekodera lub nowego telewizora.

Jeśli Twój TV nie obsługuje DVB-T2/HEVC, żadne ustawienie anteny nie pomoże. Kup zewnętrzny tuner lub wymień telewizor.

Kabel antenowy to drugi element, którego nie warto ignorować. Potrzebujesz przewodu koncentrycznego o impedancji 75 Ω z ekranowaniem co najmniej 80 dB. W praktyce sprawdza się kabel typu RG6 lub nowszy Tri-Shield. Długość powinna być możliwie najkrótsza, bo każdy metr kabla tłumi sygnał o około 0,3-0,5 dB. Zbyt cienki przewód bez ekranowania wpuści zakłócenia z domowego Wi-Fi i telefonii komórkowej.

Smartfon z aplikacją do wyszukiwania nadajników to drobny gadżet, który robi ogromną różnicę. Aplikacja taka jak „DVB-T Finder" lub „Antena TV" pokaże na mapie położenie najbliższych nadajników, ich moc, kanał i odległość. Bez tej wiedzy kręcisz anteną w ciemno, a nie celujesz.

Filtr LTE/5G, nazywany też filtrem pasmowo-zaporowym, usuwa zakłócenia z nadajników telefonii komórkowej pracujących w paśmie 700-2600 MHz. Bez niego sygnał potrafi „wejść" do tunera i zniekształcić odbiór kanałów naziemnych, szczególnie w gęstej zabudowie miejskiej. Filtr to koszt rzędu 15-40 zł, a potrafi rozwiązać problem z pozoru nierozwiązywalną pikselozą.

Mini-glosariusz przed dalszą lekturą

• DVB-T2/HEVC aktualny standard naziemnej telewizji cyfrowej w Polsce.
• MUX pakiet kanałów telewizyjnych nadawanych na jednym multipleksie częstotliwości.
• UHF pasmo ultra wysokich częstotliwości, 470-790 MHz, używane przez MUX 1, 2, 3.
• VHF pasmo bardzo wysokich częstotliwości, 174-230 MHz, używane przez MUX 8.
• Filtr LTE/5G element pasywny tłumiący zakłócenia z sieci komórkowych.

Krok 0: jak znaleźć nadajnik, zanim ustawisz antenę

Ten krok decyduje o sukcesie lub porażce. Bez informacji, w którą stronę celować, nawet najlepsza antena będzie zgadywać. Otwórz stronę operatora multipleksów (Emitel) lub wyszukiwarkę nadajników prowadzoną przez Krajową Radę Radiofonii i Telewizji. Wpisz adres zamieszkania, a system pokaże listę nadajników w okolicy, ich moc, kanał nadawania i odległość.

Zwróć uwagę na kolumnę „pasmo". Jeśli obok MUX 8 widnieje VHF, potrzebujesz anteny obsługującej ten zakres lub dwóch oddzielnych anten połączonych zwrotnicą. Gdy MUX 8 nadaje w UHF (sytuacja częsta w dużych miastach), wystarczy jedna antena szerokopasmowa UHF. Różnica wynika z geografii propagacji: VHF lepiej „przebija" się przez pagórkowaty teren, a UHF zapewnia większą pojemność kanałów.

Sprawdź też moc ERP (Effective Radiated Power). Nadajnik o mocy 100 kW w linii wzroku da obraz nawet w 30 km, ale ten sam dystans od nadajnika 5 kW za wzniesieniem wymaga już wzmacniacza. Mapa Emitelu podaje też azymut, czyli kierunek geograficzny, w którym antena powinna być zwrócona. Kompas w smartfonie wystarczy, żeby go odczytać z dokładnością do kilku stopni.

Ustawienie anteny pokojowej krok po kroku

Krok 1: Wybierz miejsce wysoko i blisko okna. Sygnał naziemny to fala elektromagnetyczna, która słabnie przy każdym przejściu przez materiał budowlany. Okno z pojedynczą szybą tłumi sygnał o około 2-3 dB, ściana z cegły pełnej o 6-10 dB, a żelbeton z warstwą styropianu nawet o 15 dB. Dlatego górna część ramy okiennej lub ściana tuż przy oknie to najczęściej najlepsza lokalizacja. Unikaj przy tym miejsc za lodówką, za monitorem komputera i w pobliżu routera Wi-Fi. Te urządzenia emitują szum szerokopasmowy, który „wchodzi" do kabla antenowego przez niedoskonałe ekranowanie.

Krok 2: Zamocuj antenę stabilnie. Drżąca antena to zmieniający się kąt odbioru i pikseloza przy każdym przejściu obok. Taśma montażowa 3M Command utrzyma lekką antenę panelową na ścianie lub framudze okna. Przy cięższych modelach z prętami użyj kołka rozporowego 6 mm i wkrętu z płaskim łbem. Stabilność mechaniczna przekłada się bezpośrednio na stabilność odbioru, bo mikroskopijne drgania zmieniają fazę odbieranej fali.

Krok 3: Skieruj antenę na nadajnik. Przy antenie kierunkowej (panelowej) ustaw ją czołem w stronę azymutu z mapy Emitelu. Antena dipolowa (z prętami) ma dwa ustawienia: szerokie (pręty rozłożone pod kątem 90° względem siebie) lub wąskie (pręty złożone w jedną oś). Dla nadajnika w jednym kierunku lepsze będzie ustawienie wąskie, dla nadajnika rozproszonego lub za odbiciami szerokie.

Krok 4: Metoda prób i błędów z pomocnikiem. Jedna osoba kręci anteną o 5-10 stopni, druga obserwuje wskazania siły i jakości sygnału w menu telewizora. Sprawdza się telefon na głośniku i komenda „stop" lub „cofam". Po każdej zmianie pozycji odczekaj 5 sekund, bo tuner potrzebuje chwili na przeliczenie wskazań.

Krok 5: Odczytaj siłę i jakość sygnału. W menu telewizora wejdź w wyszukiwanie ręczne, wybierz kanał, na którym nadaje twój nadajnik, i sprawdź dwa parametry: siłę (dBmV lub procent) oraz jakość (MER lub procent). Siła mówi o poziomie sygnału, jakość o stosunku sygnału do szumu. Antena może mieć 90% siły i 40% jakości, co da pikselozę. Dąż do jakości powyżej 60% przy sile w zakresie 50-80%. Przesycenie (powyżej 90% siły) też szkodzi.

Nie dotykaj anteny w trakcie wyszukiwania kanałów. Dotyk zmienia pojemność elektryczną ciała i fałszuje odczyty tunera.

Krok 6: Unieruchom antenę i przeskanuj kanały. Gdy siła i jakość są stabilne, dokręć mocowanie, oznóż kąt markerem lub taśmą, a następnie uruchom pełne wyszukiwanie automatyczne. Telewizor zapisze wszystkie dostępne multipleksy. Po zakończeniu przesuń antenę ponownie o 5° w lewo i prawo, żeby sprawdzić, czy pozycja nie wymaga korekty. Czasem minimalna zmiana kąta daje dodatkowe 10% jakości.

Najczęstsze problemy z anteną pokojową i szybkie rozwiązania

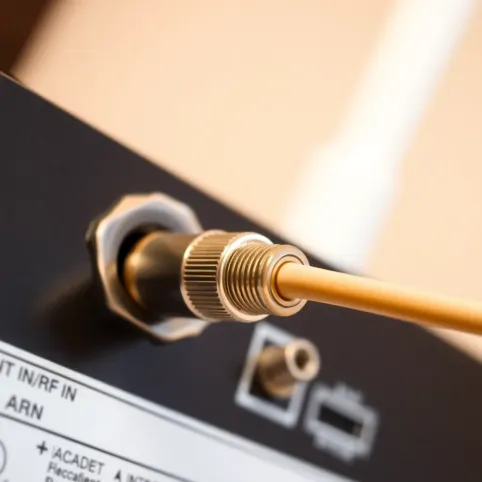

Pikseloza przy dobrej pogodzie zwykle oznacza zbyt krótki lub uszkodzony kabel. Złączka F wtyknięta niedokładnie potrafi obniżyć jakość o kilkanaście procent. Sprawdź, czy żyła centralna kabla wystaje 2-3 mm poza ekran, a oplot nie dotyka żyły. Dokręć złącze kluczem, nie palcami.

Brak MUX 8 przy dobrym odbiorze MUX 1, 2 i 3 oznacza, że antena nie obsługuje VHF albo nadajnik MUX 8 leży w innym kierunku. Sprawdź w aplikacji, gdzie nadaje MUX 8 w Twojej okolicy. Jeśli VHF, dokup antenę VHF lub zwrotnicę sumującą sygnał z dwóch anten.

Sygnał znika przy deszczu lub wietrze, a w słoneczny dzień jest idealny. To klasyczny objaw propagacji troposferycznej: wilgoć i gradient temperatury zakrzywiają trasę fody. Wzmacniacz mastowy pomaga, ale przy antenie pokojowej jedynym trwałym rozwiązaniem jest antena zewnętrzna lub pokojowa z wbudowanym filtrem i stabilizatorem.

Dwa nadajniki z różnych stron domu dają dwa różne komplety kanałów, z których każdego dnia działa ten, na który trafi. Antena szerokopasmowa (dookólna) albo zwrotnica z dwiema antenami celowanymi w oba kierunki rozwiąże problem.

Telewizor pokazuje „brak sygnału" mimo prawidłowego ustawienia anteny. Wyłącz telewizor z sieci na 60 sekund, odłącz kabel antenowy, podłącz ponownie i uruchom wyszukiwanie. Tunery potrafią „zawiesić się" na starych parametrach po zmianie kanału nadawania przez operatora.

Kanały działają, lecz z dźwiękiem AC3/EAC3, którego głośniki telewizora nie odtwarzają. To nie wina anteny, tylko kodeka audio. Wejdź w ustawienia dźwięku telewizora i wymuś PCM zamiast Dolby Digital. W niektórych modelach opcja nazywa się „downmix".

Obraz zatrzymuje się na kilka sekund i „skacze" do przodu przy każdym włączeniu kuchenki mikrofalowej. Mikrofalówka emituje silne zakłócenia w paśmie 2,4 GHz, które wnikają do kabla antenowego. Oddal antenę od kuchni albo zastosuj kabel z podwójnym ekranowaniem (folia + oplot).

Kiedy antena pokojowa nie wystarczy

Gdy mieszkasz dalej niż 30 km od nadajnika, w otoczeniu gęstego lasu albo na parterze budynku z żelbetonowymi stropami, antena pokojowa fizycznie nie jest w stanie odebrać użytecznego sygnału. Każdy decybel tłumienia ścian i odległości sumuje się, a wzmacniacz pokojowy dodaje tylko szum. W takiej sytuacji jedynym rozwiązaniem jest antena zewnętrzna zamontowana na balkonie, ścianie lub maszcie. Jej wysokość eliminuje większość przeszkód terenowych, a wbudowany wzmacniacz mastowy zapewnia czysty sygnał na wejściu do tunera.

Checklist przed zakupem i ustawieniem

• Sprawdź, czy TV obsługuje DVB-T2/HEVC.
• Znajdź nadajnik na mapie Emitelu (odległość, azymut, pasmo).
• Zmierz długość kabla antenowego, jaki potrzebujesz.
• Wybierz typ anteny: panelowa UHF, dipolowa VHF/UHF, z lub bez wzmacniacza.
• Kup kabel RG6 75 Ω z filtrem LTE/5G.
• Przygotuj taśmę 3M Command lub kołki montażowe.
• Zainstaluj aplikację z mapą nadajników na smartfonie.
• Poproś drugą osobę o pomoc przy obracaniu anteny.

Po dziesięciu minutach z instrukcją powyżej większość użytkowników uzyskuje stabilny obraz bez pikselozy. Klucz tkwi w trzech rzeczach: właściwym typie anteny do odległości i pasma, precyzyjnym celowaniu w nadajnik na podstawie mapy Emitelu oraz unikaniu zakłóceń z Wi-Fi i LTE przez filtr i ekranowany kabel. Gdy te elementy współgrają, ustawienie anteny pokojowej nie wymaga ani fachowca, ani godzin prób.

Źródła danych i regulacji: mapa nadajników Emitel (emitel.pl), wyszukiwarka Krajowej Rady Radiofonii i Telewizji (krrit.gov.pl), normy PN-EN 303 340 dla odbiorników DVB-T2, dokumentacja UKE dotycząca pasm VHF i UHF w Polsce.
