Wilgoć zbierająca się na lustrze tuż po kąpieli, nieprzyjemny zapach stojącej wody w syfonie, ślady pleśni w rogach to nie są drobne niedogodności, tylko sygnały, że wentylacja łazienki nie radzi sobie z nadmiarem wilgotnego powietrza. Standardowe kratki wentylacyjne działają w trybie ciągłym, często nieefektywnie: w zimie wyrzucają ogrzane powietrze na zewnątrz, a latem zasysają gorące. Elektryczna kratka wentylacyjna do łazienki zmienia tę narrację zamiast biernie czekać na ciąg grawitacyjny, aktywnie steruje wymianą powietrza dokładnie wtedy, gdy jest taka potrzeba. Wybór odpowiedniego modelu to jednak zagadnienie na styku instalacji elektrycznej, budowlanej normy wentylacyjnej PN-EN 13141 i codziennej wygody użytkowania.

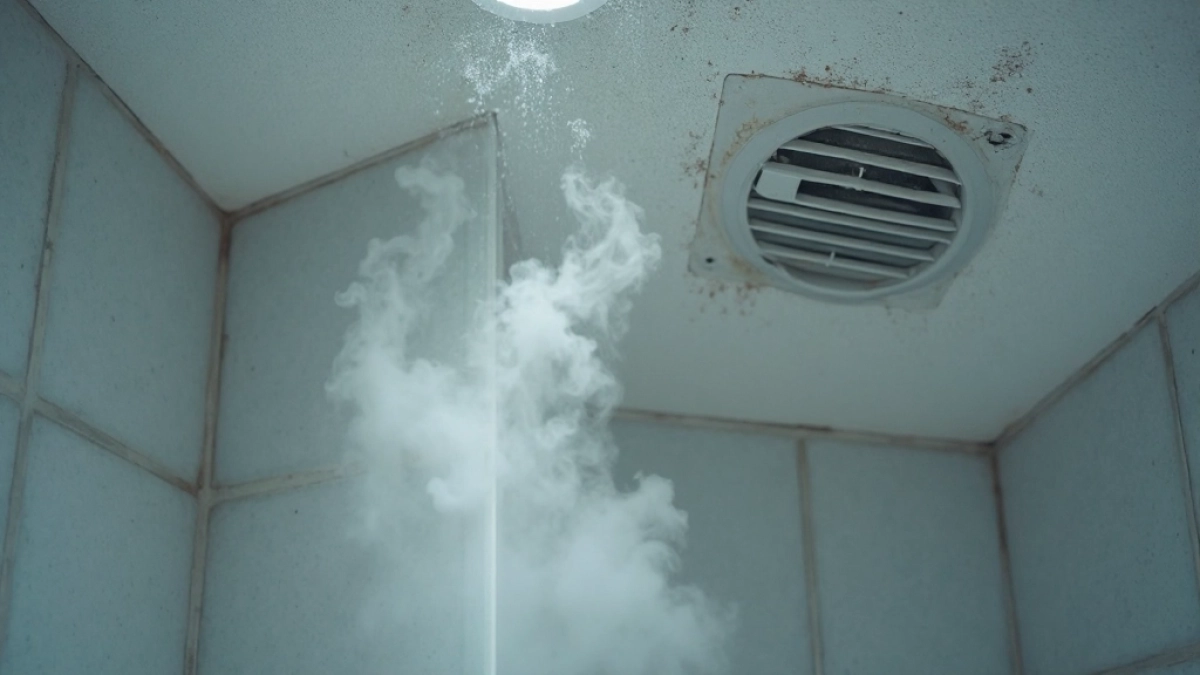

Kratka wentylacyjna do łazienki elektryczną

Rodzaje elektrycznych kratek wentylacyjnych do łazienki

Na rynku dostępne są trzy główne kategorie urządzeń różniące się mechanizmem działania i sposobem integracji z instalacją. Kratki z silnikiem osiowym montowane bezpośrednio w przewodzie wentylacyjnym oferują wydajność na poziomie 80-120 m³/h przy poborze mocy rzędu 8-15 W, co czyni je najbardziej energooszczędnym rozwiązaniem w segmencie domowym. Ich konstrukcja bazuje na wirniku z łopatkami wygiętymi pod kątem 25°, co pozwala na przetłaczanie powietrza bez konieczności budowania skomplikowanego kanalu mimośrodowego.

Kratki z przepustnicą motylowym (ang. butterfly damper) wyposażone w siłownik elektryczny 230 V AC działają na zasadzie klapy obrotowej otwieranej lub zamykanej w odpowiedzi na sygnał z czujnika lub sterownika. Siłowniki te dysponują momentem obrotowym 5-10 Nm i zamykają przepustnicę w czasie poniżej 15 sekund, co jest istotne z perspektywy normy PN-EN 1751 wymagającej szczelności klasy C przy ciśnieniu 100 Pa. Minusem tego rozwiązania jest konieczność doprowadzenia przewodu sterującego do puszki instalacyjnej.

Trzecią kategorię stanowią nawiewniki elektryczne z funkcją regulacji wydatku, wykorzystujące modulator napięcia (ang. voltage reducer) do płynnej zmiany obrotów wentylatora. Urządzenia te pracują w zakresie napięcia 80-230 V i pozwalają na dobór wydajności wentylacyjnej do kubatury pomieszczenia według wzoru: Q = 0,14 × V (gdzie Q to wydatek w m³/s, V to objętość łazienki w m³). Dla typowej łazienki o powierzchni 6 m² i wysokości 2,5 m daje to zapotrzebowanie na poziomie 52,5 m³/h.

Powiązany temat Kratka wentylacyjna do drzwi łazienkowych przepisy

Przy wyborze konkretnego modelu warto zwrócić uwagę na system łączenia z istniejącym kanałem wentylacyjnym. Średnice przyłączeniowe 100 mm, 125 mm i 150 mm muszą odpowiadać przekrojowi kanału, w przeciwnym razie dochodzi do zjawiska dławienia przepływu i spadku efektywności wentylacji o nawet 40% względem parametrów nominalnych. Kratki o średnicy 100 mm sprawdzają się w łazienkach do 8 m², modele 125 mm obsługują pomieszczenia 8-15 m², a wentylacja łazienki przekraczającej 15 m² wymaga kanału 150 mm lub dwóch niezależnych punktów wywiewnych.

Wybierając kratkę wentylacyjną, pomiń modele bez certyfikatu zgodności z dyrektywą ErP 2009/125/WE to gwarancja, że urządzenie nie zostanie wycofane z obrotu w związku z wymaganiami ekoprojektu dotyczącymi wentylatorów napędzanych silnikami komutowanymi elektronicznie.

Montaż kratki wentylacyjnej w łazience krok po kroku

Przed przystąpieniem do instalacji niezbędne jest sprawdzenie stanu technicznego istniejącego kanału wentylacyjnego. Norma PN-B-03430 pkt. 4.2 określa minimalny przekrój komory wentylacyjnej na 160 cm² dla przewodównych i 200 cm² dla poziomych, a każde załamanie kanału o kącie większym niż 45° generuje stratę ciśnienia dynamicznego rzędu 15-20 Pa. Przewód należy oczyścić z pyłu i ewentualnych pozostałości materiału izolacyjnego, a jego wnętrze osuszyć przed montażem urządzenia.

Może Cię zainteresować też ten artykuł Wymiary kratki wentylacyjnej do łazienki

Podłączenie elektryczne wymaga doprowadzenia przewodu trójżyłowego (faza, zero, uziemienie) o przekroju min. 1,5 mm² dla obwodów do 16 A zgodnie z normą PN-HD 60364-4-41. Jeśli kratka posiada funkcję sterowania zewnętrznego (np. przez wyłącznik światła), konieczne jest zastosowanie dodatkowego przewodu sterującego N lub L w zależności od logiki sterowania. Sterowanie sygnałem niskonapięciowym (np. 24 V DC z czujnika wilgotności) wymaga oddzielnego okablowania ekranowanego, aby uniknąć zakłóceń elektromagnetycznych wpływających na pracę automatu.

Sam proces montażu rozpoczyna się od osadzenia obudowy kratki w otworze wentylacyjnym przy użyciu kołków rozporowych 8×40 mm (dla ścian murowanych) lub wkrętów samogwintujących do płyt kartonowo-gipsowych. Uszczelnienie wykonuje się pianką poliuretanową niskoprężną, która po utwardzeniu nie wywiera nacisku na ramę obudowy. Grubość warstwy pianki nie powinna przekraczać 20 mm w szczelinach do 10 mm większe luki należy wypełnić wełną mineralną przed warstwą uszczelniającą.

Kolejnym krokiem jest podłączenie przewodów elektrycznych do zacisków urządzenia zgodnie ze schematem instrukcji producenta. W przypadku kratek z timerem konieczne jest zaprogramowanie opóźnienia wyłączenia (zazwyczaj regulowanego w zakresie 1-30 min) przyciskiem lub potencjometrem na obudowie sterownika. Po zakończeniu podłączeń należy sprawdzić szczelność połączeń przy użyciu próbnika napięcia i uruchomić system w trybie testowym, obserwując pracę przepustnicy lub wirnika przez minimum 3 pełne cykle automatycznego włączenia i wyłączenia.

Może Cię zainteresować też ten artykuł Kratka wentylacyjna do drzwi łazienkowych wymiary

Ostatnią czynnością jest weryfikacja ciągu wentylacyjnego przy użyciu anemometru kulkowego. Minimalna prędkość przepływu powietrza w kanale wentylacyjnym dla łazienki z wentylatorem mechanicznym wynosi 0,5 m/s mierzona w odległości 50 mm od wylotu kratki. Przy niższych wartościach należy sprawdzić szczelność połączeń kanałowych lub rozważyć zwiększenie średnicy przewodu wentylacyjnego.

Funkcje automatyczne: timery, czujniki wilgotności i klapy

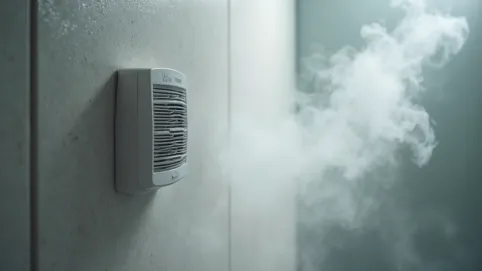

Timer wbudowany w kratkę wentylacyjną działa w logice opóźnionego wyłączenia: po zaniku sygnału sterującego (np. wyłączeniu światła w łazience) wentylator pracuje przez zadany interwał czasowy, a następnie płynnie redukuje obroty do zera w ciągu 5-10 sekund. Ta funkcja eliminuje problem gwałtownego zatrzymania wymiany powietrza, które w przypadku kratek grawitacyjnych powoduje cofanie się zimnego powietrza z kanału. Timer jest szczególnie przydatny w łazienkach połączonych z toaletą, gdzie pojedyncze spłukanie zbiornika generuje falę wilgotnego powietrza wymagającą 8-12 minut aktywnej wentylacji.

Czujnik wilgotności względnej (higrostat) reaguje na zmiany wilgotności powietrza w zakresie 40-90% RH z histerezą 5-10% RH, co zapobiega ciągłemu włączaniu i wyłączaniu urządzenia w warunkach przejściowych. Zasada działania opiera się na pomiarze pojemnościowym z użyciem polimerowego sensora wilgotności, który zmienia swoją stałą dielektryczną wraz ze stopniem nawilgocenia. Nowoczesne czujniki wykorzystują technologię MEMS, co pozwala na czas odpowiedzi rzędu 30 sekund i dokładność pomiaru ±2% RH w całym zakresie roboczym.

Klapa zwrotna (przepustnica antyspyralna) wbudowana w obudowę kratki zapobiega cofaniu się powietrza z kanału wentylacyjnego, gdy wentylator nie pracuje. Standardowe klapy aluminiowe wymagają różnicy ciśnień rzędu 2-5 Pa do otwarcia, co w praktyce oznacza, że przy normalnej pracy instalacji grawitacyjnej (ciąg 10-15 Pa) klapa pozostaje zamknięta i nie ma efektu dławienia. W kratkach z silnikiem osiowym klapa zwrotna jest integralnym elementem konstrukcyjnym jej wadliwe działanie objawia się charakterystycznym świstem podczas pracy wentylatora.

Integracja kratki wentylacyjnej z wyłącznikiem światła realizowana jest przez podłączenie przewodu sterującego do zacisku wyzwalania. W najprostszym wariancie faza L jest przerywana przez styki wyłącznika, a kratka uruchamia się w momencie załączenia oświetlenia. Zaawansowane sterowniki pozwalają na niezależne sterowanie czasowe lub przez czujnik, przy czym sygnał z wyłącznika światła stanowi wtedy dodatkowy, priorytetowy sygnał uruchamiający (ang. boost function). Ta funkcja przydaje się podczas kąpieli gości, gdy standardowa wentylacja automatyczna nie nadąża za nagłą produkcją pary wodnej.

Wybierając kratkę z czujnikiem wilgotności, upewnij się, że sensor nie jest umieszczony bezpośrednio przy wlocie powietrza do kratki strumień wypływający zaburza odczyt i może powodować przedwczesne wyłączanie urządzenia. Optymalna lokalizacja czujnika to odległość min. 15 cm od kratki i minimum 120 cm od źródła wilgoci (prysznica, wanny).

Zasilanie i pobór mocy elektrycznej kratki wentylacyjnej

Standardowe kratki wentylacyjne zasilane napięciem 230 V AC zużywają w trybie pracy ciągłej od 8 do 25 W w zależności od średnicy wirnika i obciążenia aerodynamicznego. Dla porównania, tradycyjna żarówka 60 W generuje pięciokrotnie większy pobór, co oznacza, że koszt energii elektrycznej wentylatora working 24/7 przez rok kalendarzowy przy cenie 0,70 PLN/kWh wynosi od 49 do 153 PLN rocznie kwoty akceptowalne dla większości gospodarstw domowych.

Wentylacja łazienki z wykorzystaniem kratek niskonapięciowych (12 V DC lub 24 V DC) wymaga zasilacza stabilizowanego o mocy 20% powyżej sumy poborów wszystkich urządzeń w obwodzie. Typowy zasilacz 12 V 1 A wystarcza do obsługi pojedynczej kratki z czujnikiem wilgotności i timerem (pobór łączny ~400 mA), natomiast instalacja z dwoma kratkami i centralnym sterownikiem potrzebuje zasilacza 12 V 3 A. Zasilacze modułowe montowane na szynie DIN w rozdzielni są preferowane ze względu na łatwą wymianę i możliwość zabezpieczenia przed skutkami zwarcia.

Pobór mocy trybu czuwania (standby) w nowoczesnych kratkach wentylacyjnych z timerem cyfrowym nie przekracza 0,5 W, co przy 8760 godzinach rocznie daje koszt poniżej 3 PLN. Warto zweryfikować ten parametr przed zakupem tańsze modele z analogowym timerem typu RC potrafią pobierać w trybie czuwania nawet 2-3 W, co rocznie generuje niepotrzebny koszt 12-18 PLN na urządzenie.

Efektywność energetyczna wentylatorów wentylacyjnych jest klasyfikowana w skali od A do G według normy UE 1253/2014. Dla wentylatorów osiowych do montażu w kanałach okrągłych typowe wartości współczynnika EFI (Efficiency Index) mieszczą się w przedziale 15-25, co odpowiada klasie B lub C w aktualnej skali klasyfikacyjnej. Wentylatory z silnikami EC (elektronicznie komutowanymi) osiągają współczynniki EFI rzędu 30-40, co przekłada się na 30-40% oszczędności energii względem modeli z silnikami AC przy zachowaniu identycznej wydajności.

Podczas projektowania instalacji elektrycznej dla kratki wentylacyjnej w łazience należy uwzględnić warunki wilgotnościowe panujące w pomieszczeniu. Zgodnie z normą PN-IEC 60364-701 łazienki są strefami o podwyższonym ryzyku porażenia, co oznacza, że urządzenia elektryczne montowane w strefie 2 (w odległości 60-240 cm od wanny lub prysznica) muszą mieć klasę szczelności minimum IPX4, a przewody zasilające powinny być prowadzone w peszlach ochronnych lub rurach instalacyjnych odpornych na korozję.

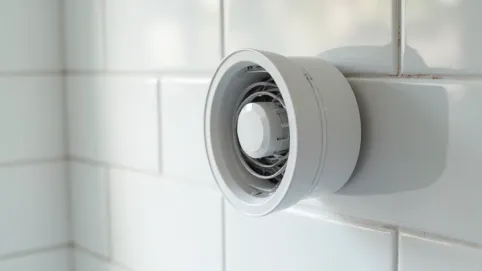

Alternatywą dla instalacji kablowej są kratki wentylacyjne z autonomicznym zasilaniem bateryjnym (akumulatory Li-Ion 3,7 V 2000 mAh) lub panelem fotowoltaicznym zintegrowanym z obudową. Modele solarne oferują wydajność 40-80 m³/h przy nasłonecznieniu na poziomie 500 W/m², co w polskich warunkach klimatycznych wystarcza do pokrycia zapotrzebowania łazienki użytkowanej sporadycznie. Przy regularnym, intensywnym użytkowaniu (4+ osoby) autonomiczne zasilanie może okazać się niewystarczające i lepiej sprawdza się jako rozwiązanie uzupełniające w systemie hybrydowym.

Rozwiązania kablowe

Kratki wentylacyjne zasilane z sieci 230 V AC lub niskiego napięcia wymagają stałej instalacji elektrycznej.charakteryzują się najwyższą niezawodnością działania i ciągłą gotowością do pracy.

Systemy autonomiczne

Modele na baterie lub panel solaranysą idealne do łazienek bez dostępu do instalacji elektrycznej lub jako rozwiązanie tymczasowe.pobór energii jest rekompensany brakiem kosztów okablowania.

Przy planowaniu budżetu instalacji elektrycznej uwzględnij również koszty puszki instalacyjnej (5-15 PLN), przewodów elektrycznych (2-4 PLN/mb dla YDY 3×1,5 mm²) oraz ewentualnego zasilacza niskonapięciowego (30-80 PLN dla modelu 12 V 2 A). Całkowity koszt materiałów instalacyjnych do kratki wentylacyjnej z timerem i czujnikiem wilgotności wynosi zazwyczaj 200-450 PLN przy założeniu, że instalator wykonuje prace w istniejącej rozdzielni.

Decydując się na elektryczną kratkę wentylacyjną, zyskujesz kontrolę nad jakością powietrza w łazience dokładnie wtedy, gdy tego potrzebujesz, a nie w rytm zmian temperatury zewnętrznej. Warto zainwestować w model z certyfikatem ErP i czujnikiem wilgotności rachunek za energię elektryczną nie wzrośnie dramatycznie, a problemy z wilgocią, pleśnią i stojącym zapachem odejdą w przeszłość.

Pytania i odpowiedzi kratka wentylacyjna do łazienki elektryczną

Jakie są główne funkcje elektrycznej kratki wentylacyjnej do łazienki?

Elektryczna kratka wentylacyjna do łazienki jest wyposażona w szereg funkcji, takich jak automatyczna przesłona, timer, czujnik wilgotności oraz możliwość podłączenia do włącznika światła. Automatyczna przesłona otwiera się tylko wtedy, gdy wentylator jest aktywny, co zapobiega cofaniu się powietrza. Timer pozwala na ustawienie czasu pracy po wyłączeniu oświetlenia, a czujnik wilgotności włącza wentylację, gdy wilgotność w pomieszczeniu wzrośnie powyżej ustalonego poziomu.

Jakie są wymagania dotyczące zasilania i czy istnieją wersje na niskie napięcie?

Większość elektrycznych kratek wentylacyjnych do łazienki wymaga podłączenia do sieci 230 V AC. Na rynku dostępne są jednak modele zasilane niskim napięciem (np. 12 V DC), które można zastosować w połączeniu z transformatorem lub w instalacjach z akumulatorami, co jest przydatne przy modernizacji starszych budynków.

Czy można zainstalować kratkę wentylacyjną na istniejącym włączniku światła?

Tak, wiele modeli pozwala na współdzielenie obwodu z włącznikiem światła. Kratka może być podłączona tak, aby uruchamiała się jednocześnie z oświetleniem, lub działać niezależnie dzięki wbudowanemu timerowi. Ważne jest, aby sprawdzić, czy obwód elektryczny ma odpowiednią nośność i czy instalacja jest zgodna z obowiązującymi normami.

Jakie korzyści daje automatyczna przesłona i timer w kratce wentylacyjnej?

Automatyczna przesłona zapewnia, że kratka jest zamknięta, gdy wentylator nie pracuje, co eliminuje niepożądany przepływ powietrza (np. zimnego) i chroni przed przedostawaniem się kurzu. Timer umożliwia wentylację jeszcze przez określony czas po wyłączeniu światła, co skutecznie obniża wilgotność i zapobiega powstawaniu pleśni.

Czy dostępne są modele na baterie lub bezprzewodowe, które można zamontować bez kucia ścian?

Owszem, na rynku znajdziesz kratki wentylacyjne z wbudowanymi akumulatorami lub zasilane bateryjnie, które komunikują się bezprzewodowo z czujnikami wilgotności lub pilotem. Montaż takiego urządzenia nie wymaga prowadzenia dodatkowego okablowania, co jest idealnym rozwiązaniem w wynajmowanych mieszkaniach lub podczas szybkiego remontu.

Gdzie kupić elektryczną kratkę wentylacyjną do łazienki i jakie są orientacyjne ceny?

Elektryczne kratki wentylacyjne można nabyć w sklepach z armaturą sanitarną, marketach budowlanych oraz w sklepach internetowych. Ceny podstawowych modeli z timerem i czujnikiem wilgotności zaczynają się od około 150 zł, a za bardziej zaawansowane wersje z automatyczną przesłoną i możliwością integracji z systemem inteligentnego domu trzeba zapłacić od 250 zł wzwyż.
