Wymiary kratki wentylacyjnej do łazienki – jak dobrać bez błędu?

Jak zmierzyć otwór wentylacyjny w łazience krok po kroku

Sam pomiar zajmuje góra trzy minuty, ale wymaga precyzji, bo różnica pięciu milimetrów potrafi zdecydować, czy kratka wskoczy na zatrzask, czy odmówi współpracy. Zanim sięgniesz po miarkę, upewnij się, że otwór wentylacyjny nie jest zakryty płytką, szafką lub luźnym tynkiem. Zaschnięta zaprawa na krawędzi potrafi zawęzić przekrój o centymetr, a wtedy nawet właściwy rozmiar kratki nie dostarczy oczekiwanej wydajności.

• Jak zmierzyć otwór wentylacyjny w łazience krok po kroku
• Najpopularniejsze wymiary kratek łazienkowych fi, cm i pole przekroju
• Dobór kształtu kratki do łazienki okrągła, kwadratowa czy z żaluzją?
• Materiał kratki łazienkowej a wilgoć co sprawdza się najlepiej?
• Kiedy kratka łazienkowa na wymiar ma sens, a kiedy to strata pieniędzy?
• Montaż kratki wentylacyjnej w łazience kiedy wkręty, a kiedy zatrzaski?
• Najczęstsze błędy przy doborze i montażu kratki wentylacyjnej do łazienki
• Jak dobrać kratkę wentylacyjną łazienkową do konkretnego rozmiaru otworu
• Skąd czerpać dane techniczne i normy

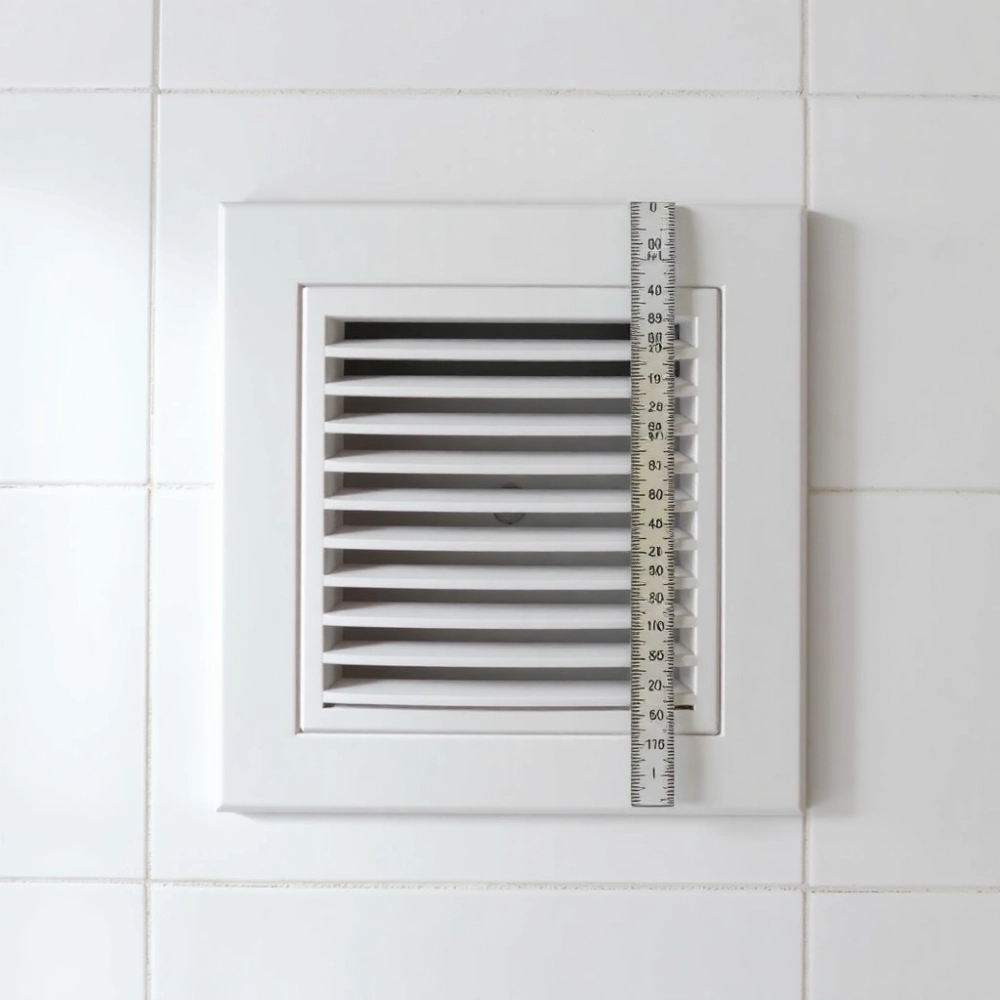

Pierwszą wartością jest średnica lub długość boku otworu. W łazienkach królują trzy formaty: okrągły kanał fi 100, fi 125 i fi 150, rzadziej kwadrat 100x100 lub 150x150 mm. Mierzysz wewnętrzną krawędź kanału, a nie widoczną ramkę starej kratki. Druga wartość to głębokość osadzenia czyli odległość od lica ściany do przeciwległej ścianki przewodu. Standardowo waha się od 8 do 25 cm. Trzecia to kształt: okrągły, kwadratowy, owalny albo niestandardowy prostokąt po poprzednim remoncie.

Narzędzia wystarczą dwa: suwmiarka dla precyzji do 0,1 mm i zwykła linijka jako kontrola. Suwmiarką zmierzysz średnicę rury dokładniej niż taśmą, a przy kształtach prostokątnych pokaże, czy kąt jest rzeczywiście dziewięćdziesiąt stopni. Jeśli otwór jest nierówny, mierz w trzech punktach: lewo, środek, prawo i notuj najmniejszy wymiar. To ten minimalny będzie decydował o dobranej kratce.

W łazience wilgoć robi swoje, więc krawędzie otworu często pokrywa cienka warstwa nalotu. Zanim przykładasz suwmiarkę, delikatnie oczyść rant szpachelką lub nożem. W przeciwnym razie wciągniesz zaprawę w pomiar i dostaniesz zawyżony wynik o jeden do trzech milimetrów. Po oczyszczeniu zmierz dwukrotnie, aby wykluczyć pomyłkę.

Przy otworach prostokątnych, na przykład 80x480 mm przy drzwiach łazienkowych albo 200x300 mm w ścianie działowej, zasada jest identyczna, ale mierzysz dwa boki osobno. Zwróć uwagę, czy otwór jest równoległy luźny tynk potrafi zniekształcić geometrię pozornie prostego prostokąta. Gdy różnica przekracza trzy milimetry, lepiej sięgnąć po kratkę na wymiar z tolerancją ±2 mm.

Najpopularniejsze wymiary kratek łazienkowych fi, cm i pole przekroju

Rynek kratek wentylacyjnych do łazienki kręci się wokół kilku sprawdzonych rozmiarów, bo to one pasują do typowych kanałów pozostawianych przez deweloperów. W tabeli poniżej znajdziesz zestawienie, które przyspiesza decyzję bez żmudnego przeliczania centymetrów kwadratowych na wydajność. Minimalne pole przekroju 200 cm² dla łazienki bez okna wynika z polskich przepisów wentylacyjnych i normy PN-EN 13141-2 dotyczącej badań elementów wentylacji ogólnej.

*Wydajność przy prędkości przepływu 1 m/s i swobodnym przekroju; spada o 20-35% po zamontowaniu kratki z żaluzją lub siatką przeciw owadom.

Wartości w tabeli nie są przypadkowe. Okrągła kratka fi 125 to w Polsce najczęstszy standard deweloperski, bo łączy kompaktowy montaż z polem przekroju 123 cm², które przy typowej prędkości powietrza 1 m/s daje około 130 m³/h. To wystarcza, by w sześciometrowej łazience wymienić powietrze siedem razy na godzinę dokładnie tyle, ile zaleca rozporządzenie w sprawie warunków technicznych budynków. Mniejsza kratka fi 100 zapewnia tylko 78 cm² przekroju i nadaje się raczej do łazienki z wentylatorem mechanicznym, który wtłacza powietrze pod ciśnieniem.

Kratki prostokątne, takie jak 300x150 mm, montuje się przede wszystkim w ściankach kartonowo-gipsowych zaadaptowanych do ukrycia rur. Ich zaletą jest duże pole przekroju przy niewielkiej wysokości zaledwie 15 cm, co pozwala prowadzić kanał tuż pod sufitem podwieszanym. Sprawdzają się tam, gdzie tradycyjna rura okrągła kolidowałaby z konstrukcją nośną.

W łazienkach z oknem można zastosować mniejszy rozmiar, bo część wymiany powietrza przejmuje mikrowentylacja okienna. W pomieszczeniach bez okna zgodnie z Rozporządzeniem Ministra Infrastruktury z 2002 r. (z późniejszymi zmianami) wymagana jest wentylacja mechaniczna wywiewna, a kratka musi zapewniać minimum 200 cm² pola przekroju swobodnego czyli netto, po odjęciu powierzchni żaluzji i siatki. To oznacza, że kratka z atestem oznaczonym nominalnie jako 150x150 mm może w rzeczywistości oferować tylko 180 cm² przekroju netto, bo resztę zabiera geometria lameli.

Dobór kształtu kratki do łazienki okrągła, kwadratowa czy z żaluzją?

Wybór kształtu nie wynika z estetyki, tylko z trzech twardych kryteriów: geometrii kanału, wymaganej wydajności i obecności wentylatora mechanicznego. Kanał okrągły przyjmuje kratkę okrągłą; kanał kwadratowy kratkę kwadratową. Łączenie okrągłego kanału z kwadratową kratką wymaga adaptera, który zawęża przekrój i podnosi opory przepływu a tego chcesz uniknąć.

Kratka z żaluzją ruchomą pozwala regulować strumień powietrza lub całkowicie zamknąć wylot. Mechanizm lameli obracających się wokół osi poziomej działa na zasadzie zwężki: im bardziej lamele się zamykają, tym mniejsze pole przekroju czynnego i tym wyższy opór przepływu. W łazience żaluzja przydaje się zimą, gdy przeciąg przy wannie staje się nieprzyjemny. Trzeba jednak pamiętać, że żaluzja zabiera od 25 do 35% pola przekroju nominalnego, więc kratka fi 125 z żaluzją daje realne 80 cm², a nie 123 cm².

Kratka z siatką przeciw owadom chroni kanał przed komarami, rybikami cukrowymi i osami, które w blokach z lat siedemdziesiątych potrafią wracać przez nieosłonięte przewody. Siatka z włókna szklanego o oczku 1x1 mm zmniejsza przekrój o 8-12%, ale w zamian eliminuje nieprzyjemne niespodzianki w nocy. W łazience z wentylacją naturalną grawitacyjną, gdzie przepływ jest wolny, ta strata nie robi różnicy; w łazience z rekuperacją, gdzie ciśnienie wtłaczające mierzy 80-120 Pa, siatka bywa zbyt gęsta i wymaga wymiany na wersję z większymi oczkami.

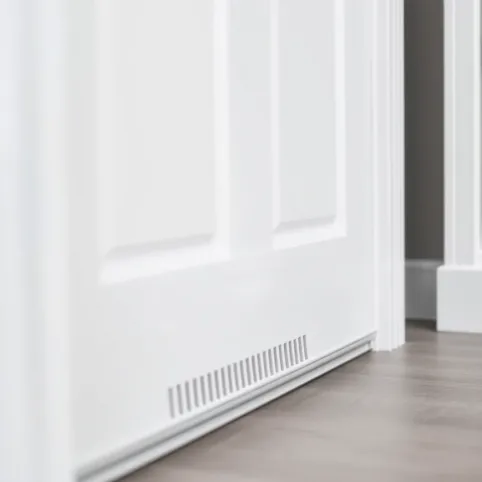

Kratki drzwiowe montowane w skrzydle drzwi łazienkowych to osobna kategoria. Nawiewna kratka 80x480 mm w dolnej części drzwi zapewnia dopływ świeżego powietrza do łazienki, gdy kratka w ścianie pełni funkcję wywiewu. Bez tego nawiewu wentylacja grawitacyjna staje się niestabilna, bo powietrze nie ma skąd napływać wtedy wywiew się zatrzymuje, a w łazience robi się duszno. Standardowe drzowe kratki mają wymiar wewnętrzny 80x480 mm, a zewnętrzne 100x500 mm, z tolerancją montażową ±2 mm.

Przy łazienkach prysznicowych z wentylatorem kanałowym dobiera się kratki z klapą zwrotną najczęściej membranową, otwieraną ciśnieniem powietrza. Klapa zapobiega cofaniu się powietrza z kanału, gdy wentylator nie pracuje. W modelach z lat 2010-2015 klapa bywa pojedynczą membraną z tworzywa, ale w nowszych rozwiązaniach to podwójna żaluzja grawitacyjna, szczelniejsza przy ciśnieniu zwrotnym do 30 Pa. Wybór zależy od tego, czy wentylator pracuje w trybie ciągłym, czy uruchamia się z opóźnieniem po wyjściu z łazienki.

Materiał kratki łazienkowej a wilgoć co sprawdza się najlepiej?

Tworzywo ABS, stal ocynkowana, stal nierdzewna, aluminium i drewno to pięć materiałów, które najczęściej spotykasz na kratkach łazienkowych. Każdy reaguje inaczej na parę wodną, mydło i środki czyszczące, więc wybór wpływa nie tylko na wygląd, ale też na trwałość i koszt eksploatacji w ciągu następnych piętnastu lat.

Najtańsze kratki z białego tworzywa ABS wytrzymują temperaturę do 80°C i nie korodują, ale po pięciu latach żółkną pod wpływem promieni UV i mydlin. Mają gęstość 1,04 g/cm³ i kosztują od 8 do 25 zł za sztukę. Sprawdzają się w wynajmowanych łazienkach, gdzie właściciel wymienia kratkę przy każdej zmianie najemcy. W nowym budownictwie używa się ich rzadziej, bo wizualnie odstają od armatury i płytek.

Stal ocynkowana to standard w blokach z wielkiej płyty. Warstwa cynku o grubości 8-12 µm chroni stal przez 10-15 lat w suchych pomieszczeniach, ale w łazience z codziennym prysznicem korozja punktowa pojawia się już po sześciu latach. Kratka malowana proszkowo w kolorze RAL 9003 (biały) albo RAL 7035 (jasnoszary) kosztuje od 18 do 45 zł i łączy trwałość stali z odpornością na UV. Warstwa proszkowa ma 60-80 µm i stanowi barierę dla wilgoci, ale przy uszkodzeniu mechanicznym (zarysowanie, odprysk) stal zaczyna korodować od spodu.

Stal nierdzewna INOX AISI 304 to materiał wybierany do łazienek premium i obiektów komercyjnych. Zawiera 18% chromu i 8% niklu, dzięki czemu tworzy pasywną warstwę tlenku chromu, która odbudowuje się po zarysowaniu. Kratki INOX w satynie lub polerze przeżywają łazienkę bez śladu przez 25-30 lat, ale kosztują od 55 do 180 zł. Tam, gdzie sauna albo prysznic parowy generują ciągłą wilgoć, INOX się zwraca, bo nie musisz wymieniać kratki co dekadę.

Aluminium anodowane oferuje środkowy kompromis. Warstwa tlenku aluminium o grubości 15-25 µm tworzy twardą, odporną na ścieranie powłokę w kolorze srebrnym, złotym, brązowym lub czarnym. Aluminium nie rdzewieje, bo tlenek jest jego naturalnym stanem. Kratki aluminiowe kosztują od 35 do 90 zł i ważą o połowę mniej niż stalowe, co ułatwia montaż na ścianach gipsowo-kartonowych. Minusem jest mniejsza sztywność przy dużym formacie 400x200 mm aluminium może się uginać pod naciskiem palców.

Drewno to wybór estetyczny, ale ryzykowny w łazience. Drewno dębowe lub sosnowe po impregnacji olejem lnianym wygląda pięknie, ale absorbuje wilgoć i pęcznieje. W praktyce kratki drewniane stosuje się w suchych salonach i sypialniach, a w łazienkach zastępuje je drewnopodobnym laminatem HPL o grubości 3-4 mm, który nie chłonie wody.

Wybór materiału powinien zależeć od intensywności użytkowania łazienki, a nie od katalogowej estetyki. Łazienka prysznicowa z wentylacją naturalną i brakiem wentylatora generuje mniej kondensacji niż łazienka z wanną i wentylatorem kanałowym, który wtłacza ciepłe powietrze na zimną ścianę. Tam, gdzie ściana potnie wodą, zainwestuj w INOX; tam, gdzie wentylacja działa sprawnie, wystarczy stal malowana proszkowo.

Kiedy kratka łazienkowa na wymiar ma sens, a kiedy to strata pieniędzy?

Niestandardowe otwory wentylacyjne zdarzają się częściej, niż sugerują katalogi producentów. Powody są trzy: adaptacja poddasza, modernizacja kamienicy albo wymiana kanału po połączeniu łazienki z pralnią. W takich sytuacjach gotowe rozmiary 100x100, 150x150 czy 300x150 mm po prostu nie pasują, bo kanał ma 180x220 mm albo nietypowe 110x310 mm.

Kratka na wymiar staje się opłacalna, gdy otwór jest o więcej niż 20 mm szerszy lub węższy od standardowego rozmiaru. Wtedy nie warto używać adaptera różnica 20 mm wymagałaby wkładki dystansowej, która zabiera 5-8% pola przekroju i zaburza charakterystykę przepływu. Lepszym rozwiązaniem jest kratka wycinana laserowo na wymiar z tolerancją ±1-2 mm, z ramką maskującą ewentualne nierówności tynku.

Zamawiając kratkę niestandardową, podajesz cztery informacje: wymiar otworu (wewnętrzny kanał), wymiar zewnętrzny kratki (rozmiar ramki maskującej), materiał i kolor w skali RAL, typ (nawiewna, wywiewna, z żaluzją). Czas realizacji waha się od pięciu dni roboczych dla stali malowanej proszkowo do dwóch tygodni dla stali nierdzewnej polerowanej. Koszt wzrasta od 50 do 120% względem ceny standardowego rozmiaru, ale likwiduje problem dopasowania raz na zawsze.

Warto też wiedzieć, kiedy kratka na wymiar to niepotrzebny wydatek. Jeśli otwór ma standardowe fi 125 mm, a Ty chcesz kratkę 140x140 mm zamiast 130x130 mm tylko dlatego, że ramka szersza o 10 mm lepiej kryje nierówność tynku, lepszym rozwiązaniem jest szpachlowanie i malowanie. Gotowe kratki z kołnierzem 130x130 mm maskują nierówności do 5 mm; powyżej tej wartości i tak trzeba przygotować podłoże.

Montaż kratki wentylacyjnej w łazience kiedy wkręty, a kiedy zatrzaski?

Sposób mocowania wpływa na trwałość i wygodę serwisu. Kratki łazienkowe montuje się na trzy sposoby: wkrętami do ramki, na zatrzaski sprężynowe albo na klej montażowy. Każdy ma uzasadnione zastosowanie i każdy ma ograniczenia, które ujawniają się po dwóch, trech latach.

Wkręty samogwintujące 3,5x16 mm w kołkach rozporowych 5 mm to rozwiązanie najtrwalsze. Wymaga wiertarki, poziomicy i trzech do pięciu minut na otwór. Kratka przykręcona do ściany nie odpadnie, nie przekrzywi się przy uderzeniu, a zdjęcie jej do czyszczenia wymaga śrubokrętu. Minus: widoczne łby wkrętów, które psują minimalistyczną estetykę, oraz ryzyko przewiercenia przewodu elektrycznego w ścianie. Dlatego przed wierceniem wykonaj detektorem przebieg kabli.

Zatrzaski sprężynowe to najszybszy montaż. Dwie sprężyny z drutu stalowego o średnicy 0,8 mm wchodzą w otwór i rozkładają się po drugiej stronie płyty, dociskając ramkę do ściany. Montaż zajmuje pięć sekund i nie wymaga narzędzi. Problem pojawia się, gdy otwór jest zbyt głęboki (powyżej 25 mm) sprężyny nie mają się czego zaczepić i kratka wypada. Także przy ścianach gipsowo-kartonowych o grubości 12,5 mm zatrzaski trzymają słabiej niż przy murze, bo rozkładają się za płytą, ale płyta ugina się pod ich naciskiem.

Klej montażowy na bazie MS polimeru lub akrylu sprawdza się przy kratkach lekkich z ABS i aluminium. Klej nanosi się pasmami na tył ramki, kratkę dociska do ściany i podpiera przez dwanaście godzin do związania. Zaletą jest brak widocznych otworów i brak ryzyka przewiercenia kabla. Wadą demontaż jest trudny, a przy odrywaniu kratka pęka albo zdziera fragment tynku. Klej nie stosuje się przy kratkach INOX cięższych niż 250 g, bo masa odrywa spoinę od ściany.

Przy montażu w łazience zwróć uwagę na uszczelnienie krawędzi. Kratka powinna przylegać do ściany na całym obwodzie; w przeciwnym razie powietrze ucieka bokiem, zamiast przechodzić przez perforację. Szczelina 1-2 mm w górnej krawędzi potrafi zmniejszyć realny wydatek o 15%, bo powietrze wybiera drogę najmniejszego oporu. Rozwiązaniem jest cienki pas silikonu sanitarnego transparentnego na krawędzi ramki wyschnięty silikon pozostaje elastyczny i nie przeszkadza przy demontażu.

Najczęstsze błędy przy doborze i montażu kratki wentylacyjnej do łazienki

Lista błędów, które widuję przy odbiorach i serwisach, powtarza się zaskakująco regularnie. Każdy z nich obniża wydajność wentylacji albo skraca żywot kratki o kilka lat. Poniżej siedem przypadków, które zdarzają się nawet doświadczonym ekipom remontowym.

Pierwszy błąd to za mała kratka w stosunku do wymaganego pola przekroju. Właściciel montuje kratkę fi 100 w łazience 8 m², bo „taki otwór zostawili". Tyle że 78 cm² przekroju nie wystarcza, by wentylacja grawitacyjna wymieniła powietrze siedem razy na godzinę. Efekt: lustro paruje, fugi pleśnieją, a kratka zostaje zasłonięta ręcznikiem, bo „dmuchnęło". Rozwiązaniem jest rozszerzenie otworu do fi 125 albo montaż wentylatora wspomagającego z dodatkową kratką fi 100 w drzwiach.

Drugi błąd to brak siatki w kuchni i łazience na parterze. Bez siatki przeciw owadom kanał staje się drogą dla rybików i drobnych muchówek, które osiadają w żaluzji i zatykają szczeliny. Siatka z włókna szklanego 1,2x1,2 mm montowana od wewnętrznej strony kratki kosztuje dwa złote i ratuje przed insektami. Trzeci błąd to montaż kratki drewnianej w strefie mokrej. Drewno nasiąka, pęcznieje i po roku zaczyna się łuszczyć, a pod nim rozwija się grzyb, którego nie widać gołym okiem aż do momentu, gdy pleśń wychodzi na powierzchnię płytki.

Czwarty błąd to malowanie kratki farbą lateksową od frontu. Warstwa farby zamyka część otworów, zmniejszając pole przekroju nawet o 50%. Kratkę maluje się wyłącznie od strony widocznej ramki, perforację zostawiając odsłoniętą. Piąty błąd to montaż kratki w miejscu, gdzie przyszła szafka lub pralka zastawia 80% wylotu. Cyrkulacja powietrza za meblem spada do minimum, bo mebel działa jak korek. Kratka wentylacyjna musi mieć co najmniej 10 cm wolnej przestrzeni przed sobą.

Szósty błąd to brak kratki w drzwiach łazienkowych. Przy zamkniętych drzwiach łazienka szczelnie się odcina od reszty mieszkania. Powietrze do wentylacji musi skądś napłynąć; jeśli nie ma nawiewu, wentylacja grawitacyjna staje. Brak wywiewu objawia się charakterystycznym „korkiem" po otwarciu drzzy powietrze z korytarza wlatuje do łazienki zbyt gwałtownie. Rozwiązaniem jest kratka drzwiowa 80x480 mm w dolnej części skrzydła, zapewniająca dopływ 35-40 m³/h.

Siódmy błąd to użycie kratki bez żaluzji przy kominku lub kotle. Żaluzja chroni przed cofnięciem spalin do pomieszczenia w razie wstecznego ciągu. W takich lokalizacjach stosuje się kratki z klapą zwrotną samozamykającą, otwieraną wyłącznie ciśnieniem wentylatora. Kratka bez klapy przy kominku to potencjalne zagrożenie czadem w sezonie zimowym.

Jak dobrać kratkę wentylacyjną łazienkową do konkretnego rozmiaru otworu

Decyzję podejmuje się w trzech krokach, które zajmują dosłownie dziesięć minut. Najpierw mierzysz otwór (średnica lub dwa boki), potem sprawdzasz, czy mieści się w tabeli standardów, a na koniec weryfikujesz pole przekroju netto po odjęciu żaluzji i siatki. Jeśli wynik netto wynosi minimum 200 cm², kratka spełnia wymogi dla łazienki bez okna. Jeśli 100-150 cm², potrzebujesz wentylatora wspomagającego lub dodatkowego nawiewu.

Najczęstsze pytania praktyczne, które pojawiają się przy doborze, dotyczą granicznych wartości. Kratka wentylacyjna 100x100 przy otworze 105x105 mm wchodzi na wcisk, ale wymaga lekkiego dociśnięcia przy montażu. Nie stosuj wtedy kleju montażowego; lepszy będzie kołnierz adaptacyjny o wymiarze 108 mm, który zakrywa dwumilimetrową szczelinę i jednocześnie centruje kratkę.

Kratka okrągła fi 100 przy kanale fi 100 montuje się na wcisk lub na kołnierz montażowy. Kratka fi 125 jest o jeden rozmiar większa, co daje dodatkowe 45 cm² przekroju w praktyce różnica w wydajności między fi 100 a fi 125 wynosi około 50 m³/h. To istotne, gdy łazienka ma 7-8 m² i wentylację naturalną. W łazienkach mniejszych niż 5 m² z wentylacją mechaniczną różnica jest pomijalna.

Przy kanałach owalnych, które zdarzają się w starym budownictwie po przeróbkach, wymiar dobiera się po mniejszej osi. Kanał owalny 140x180 mm obsługuje kratka fi 140 z kołnierzem korygującym, co daje 154 cm² przekroju. To wystarcza dla łazienki 6 m² z wentylacją mechaniczną, ale nie dla 9 m² z wentylacją grawitacyjną. Tam lepiej rozszerzyć kanał do okrągłego fi 150, bo owal wprowadza dodatkowe opory przy przepływie laminarnym.

Jeśli otwór wentylacyjny ma nietypowy kształt, na przykład jest kwadratowy 130x130 mm (standard osiemdziesiątych lat), szukasz kratki 150x150 mm. Różnica 20 mm zakrywa ewentualne nierówności tynku i pozwala mocować ramkę na czterech kołkach rozporowych. Pole przekroju 225 cm² netto to zapas, który gwarantuje stabilną wentylację nawet przy żaluzji.

Skąd czerpać dane techniczne i normy

Wartości pola przekroju i wydajności w tabelach pochodzą z katalogów producentów elementów wentylacyjnych oraz z obliczeń własnych na podstawie normy PN-EN 13141-2:2014 Wentylacja budynków. Badania elementów wentylacji ogólnej. Wymagania dotyczące badań elementów służących do przenoszenia powietrza w pomieszczeniach. Minimalne pole przekroju kratki wywiewnej 200 cm² dla pomieszczeń bez okna wynika z Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (paragraf 149 ust. 1), z późniejszymi zmianami. Szczegółowe dane o oporach przepływu i współczynnikach strat ciśnienia publikuje również portal inzynieria.com w zakładce poświęconej wentylacji ogólnej budynków mieszkalnych.
