Kratka wentylacyjna zewnętrzna: rodzaje, wymiary, montaż

Kratka wentylacyjna zewnętrzna zamyka wylot lub wlot kanału wentylacyjnego na elewacji, kominie albo dachu. Dobiera się ją do średnicy kanału (w ofertach sklepów powtarzają się przyłącza 100, 125 i 150 mm) lub do otworu prostokątnego, np. 14x14 albo 14x20 cm. Na zewnątrz sprawdza się model ze stali nierdzewnej lub tworzywa, z siatką przeciw owadom, a na wylocie wentylatora dodatkowo z żaluzją grawitacyjną albo zaworem, który ogranicza cofanie się zimnego powietrza. Poniżej znajdziesz porównanie rodzajów, tabelę wymiarów, typowe błędy i kroki montażu.

• Jaka kratka wentylacyjna na zewnątrz budynku?
• Rodzaje kratek wentylacyjnych zewnętrznych: porównanie
• Ile kosztuje kratka wentylacyjna zewnętrzna?
• Z jakiego materiału wybrać kratkę zewnętrzną?
• Kratka z siatką, z okapem czy z żaluzją?
• Jak dobrać wymiar kratki zewnętrznej?
• Dlaczego wieje zimno z kratki wentylacyjnej?
• Gdzie musi być kratka wentylacyjna?
• Co zamiast kratki wentylacyjnej?
• Jak zamontować kratkę wentylacyjną zewnętrzną?
• Jakie błędy psują działanie kratki zewnętrznej?

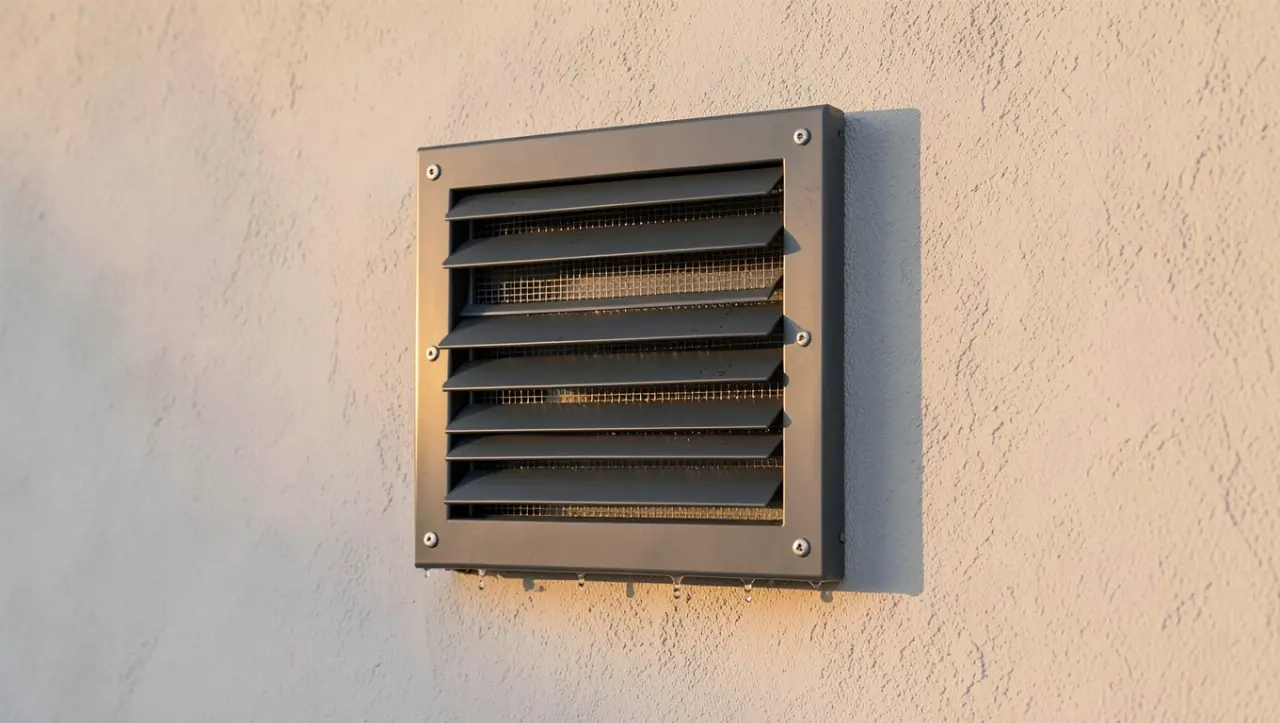

Jaka kratka wentylacyjna na zewnątrz budynku?

Na ścianę zewnętrzną wybierz kratkę przeznaczoną do montażu na zewnątrz: z materiału odpornego na pogodę, z siatką przeciw owadom i z przyłączem lub wymiarem montażowym zgodnym z kanałem. Przy wywiewie z wentylatora dołóż żaluzję lub zawór, a na wylocie mocno narażonym na deszcz wybierz model z daszkiem lub okapem.

Dobry punkt odniesienia daje karta nierdzewnej kratki zewnętrznej 165x165 mm: sprzedawca podaje w niej wymiar wewnętrzny montażowy 140x140 mm, mocowanie wkrętami lub kołkami do podłoża i siatkę ochronną przed insektami, a blachę nierdzewną opisuje jako odporną na warunki atmosferyczne. Ten sam zestaw parametrów (wymiar zewnętrzny, wymiar montażowy, materiał, mocowanie, wyposażenie) sprawdzaj przy każdym modelu.

Przed zakupem odpowiedz na sześć pytań:

• Funkcja: czy kratka będzie wyrzutnią (wywiew zużytego powietrza), czy czerpnią (nawiew świeżego)?
• Przyłącze: kanał okrągły o znanej średnicy czy prostokątny otwór w murze lub kominie?
• Mocowanie: kołnierz wsuwany w kanał czy ramka przykręcana do ściany?
• Materiał: stal nierdzewna, aluminium, blacha ocynkowana malowana czy tworzywo (PCV, ABS)?
• Wyposażenie: siatka, daszek lub okap, żaluzja grawitacyjna, zawór zwrotny?
• Kolor: biały, grafit, brąz, czarny albo inny dopasowany do elewacji.

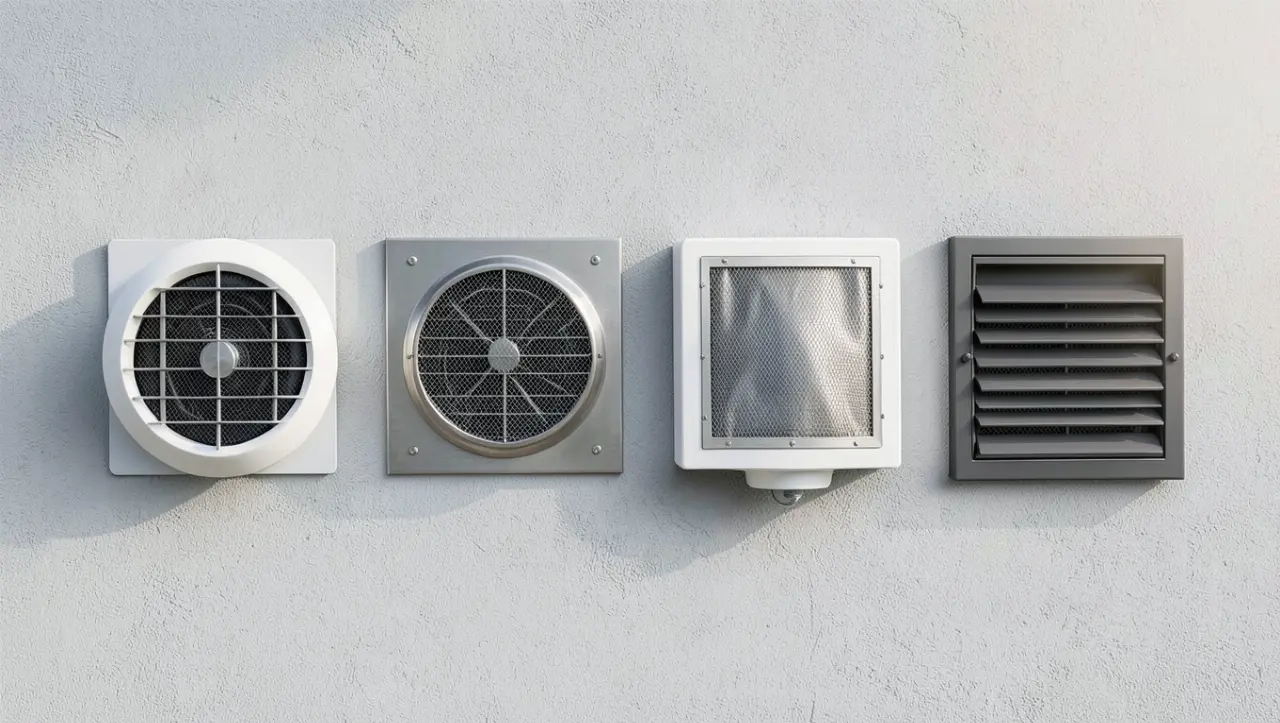

Rodzaje kratek wentylacyjnych zewnętrznych: porównanie

Kratki zewnętrzne różnią się kształtem (okrągła lub kwadratowa), sposobem mocowania (kołnierz w kanale albo ramka przykręcana do ściany) i wyposażeniem: siatką, daszkiem, żaluzją lub zaworem. Wybór zależy od tego, czy otwór jest wywiewem z wentylatora, kanałem grawitacyjnym czy czerpnią.

Siatka ma przepuszczać do instalacji tylko powietrze, bez owadów, ptaków i gryzoni, a kołnierz zapewnia gładkie połączenie z kanałem, jak wyjaśnia kategoria kratek z siatką i kołnierzem iWENTYLATORY. W tej samej ofercie nierdzewna kratka z daszkiem SUVLA Ø 160 mm jest opisana jako element, który może pracować zarówno jako czerpnia, jak i jako wyrzutnia.

Ceny w tabeli to przykłady brutto z ofert sklepów w dniu sprawdzenia. Zmieniają się, część to ceny promocyjne, więc traktuj je jako orientację, nie jako ofertę.

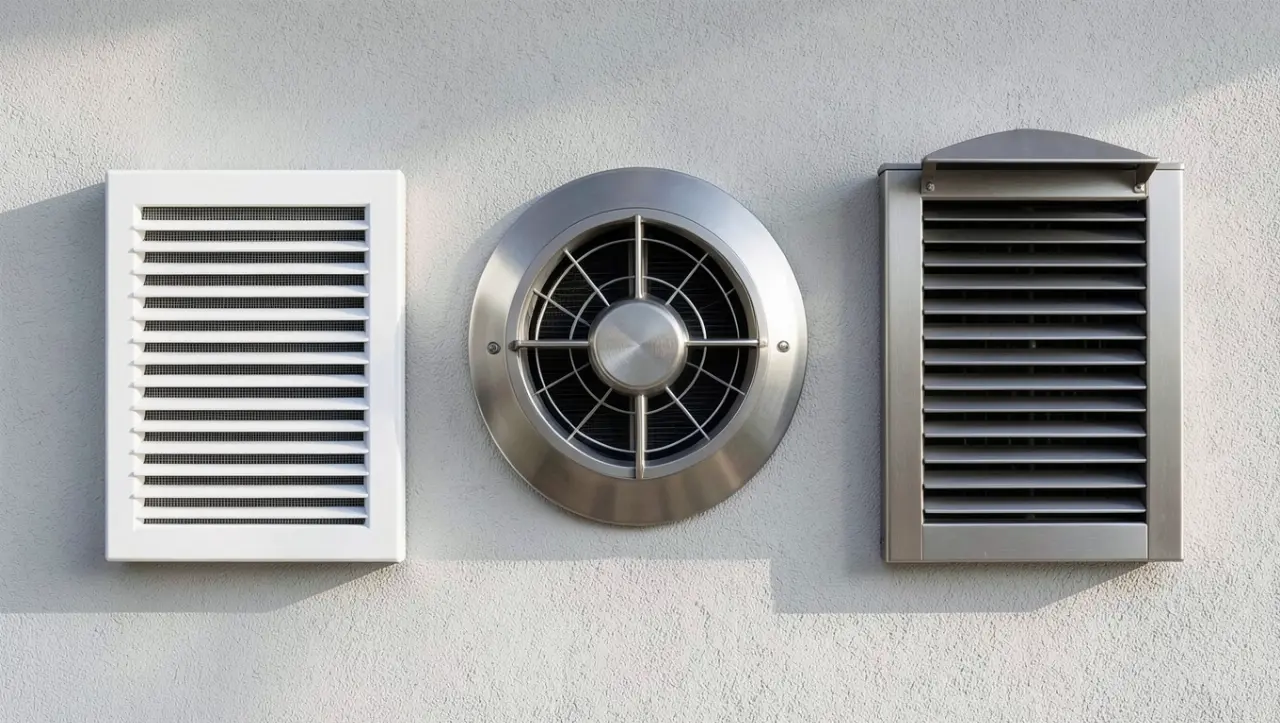

Ile kosztuje kratka wentylacyjna zewnętrzna?

W sprawdzonych ofertach prosta kratka zewnętrzna z siatką kosztowała od około 11 do 43 zł zależnie od wymiaru, osłona wywiewna z zaworem 22-36 zł, a nierdzewna kratka z daszkiem 72-128 zł. Pełne zestawienie jest w tabeli powyżej.

Na cenę wpływają materiał, wymiar i wyposażenie. W tym samym sklepie okrągła kratka z PCV Ø 100 mm kosztowała 9 zł, a metalowa z kołnierzem i siatką w tej samej średnicy 15 zł. Daszek, zawór czy ruchome lamele podnoszą cenę, ale przy wylocie wentylatora wnoszą realną funkcję, a nie tylko wygląd.

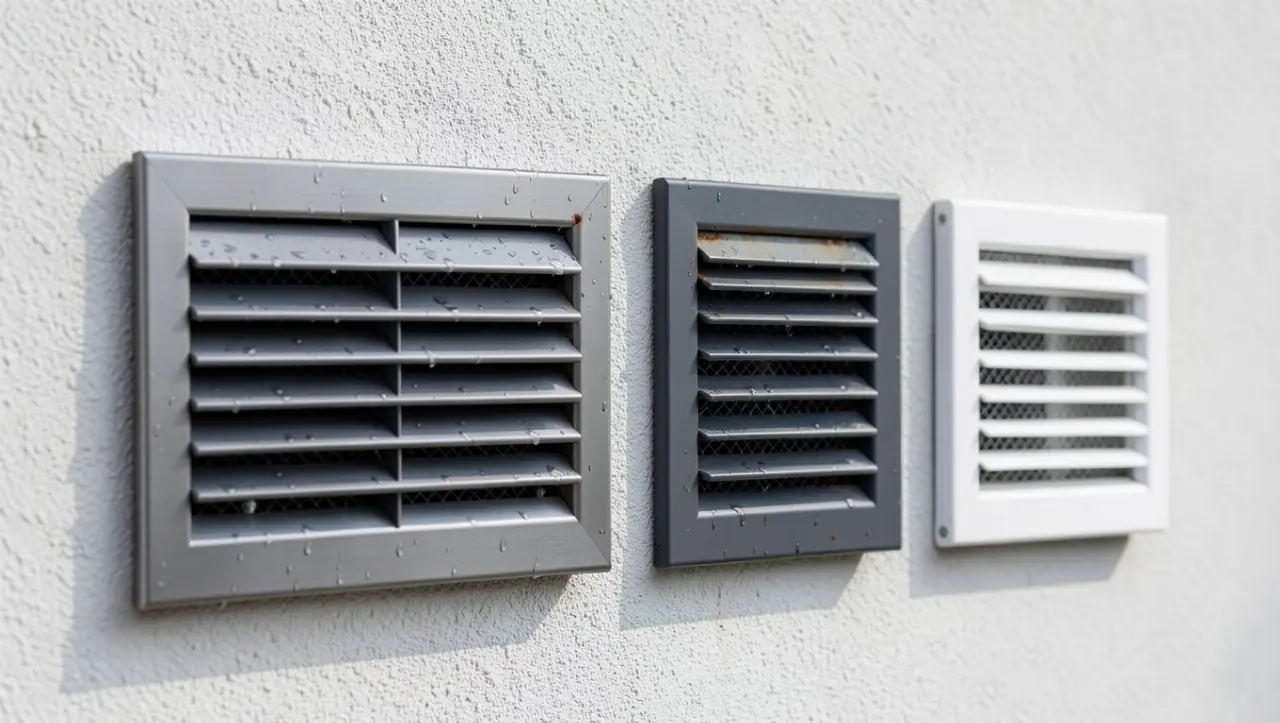

Z jakiego materiału wybrać kratkę zewnętrzną?

Na elewację wybiera się kratki ze stali nierdzewnej, aluminium, blachy ocynkowanej malowanej lub tworzywa (PCV, ABS). Stal nierdzewna nie koroduje, tworzywo jest tańsze, ale o przydatności konkretnego modelu na zewnątrz decyduje deklaracja producenta w karcie produktu, a nie sama nazwa materiału.

Przekrój materiałów dobrze widać w kategorii kratek wentylacyjnych zewnętrznych Leroy Merlin: są tam aluminiowe kratki prostokątne 250x80 mm, nierdzewne kratki kwadratowe z ruchomymi listwami do otworu 150 mm, okrągłe kratki z moskitierą, w tym opisane jako odpowiednie do wentylatorów łazienkowych 150 mm, oraz osłony z ABS do otworu 100 mm.

• Stal nierdzewna: elewacje, kominy, wyloty z daszkiem; dostępna w kolorze naturalnym i malowana, np. na czarno.
• Blacha ocynkowana malowana: tanie kratki kominowe w wymiarach 14x14, 14x21 czy 20x20 cm, zwykle w kolorach grafit, czarny i brąz.
• Aluminium: głównie kratki prostokątne o niskim profilu, np. 250x80 mm.
• Tworzywo (PCV, ABS): najtańsze; spotkasz je m.in. w osłonach wywiewnych z zaworem i kratkach z żaluzją.

Jeśli kratka ma wisieć latami w miejscu, do którego trudno dojść, wybierz model, którego karta wprost dopuszcza montaż zewnętrzny. Opisy w rodzaju do wnętrz i na zewnątrz są wystarczające, sam brak informacji już nie.

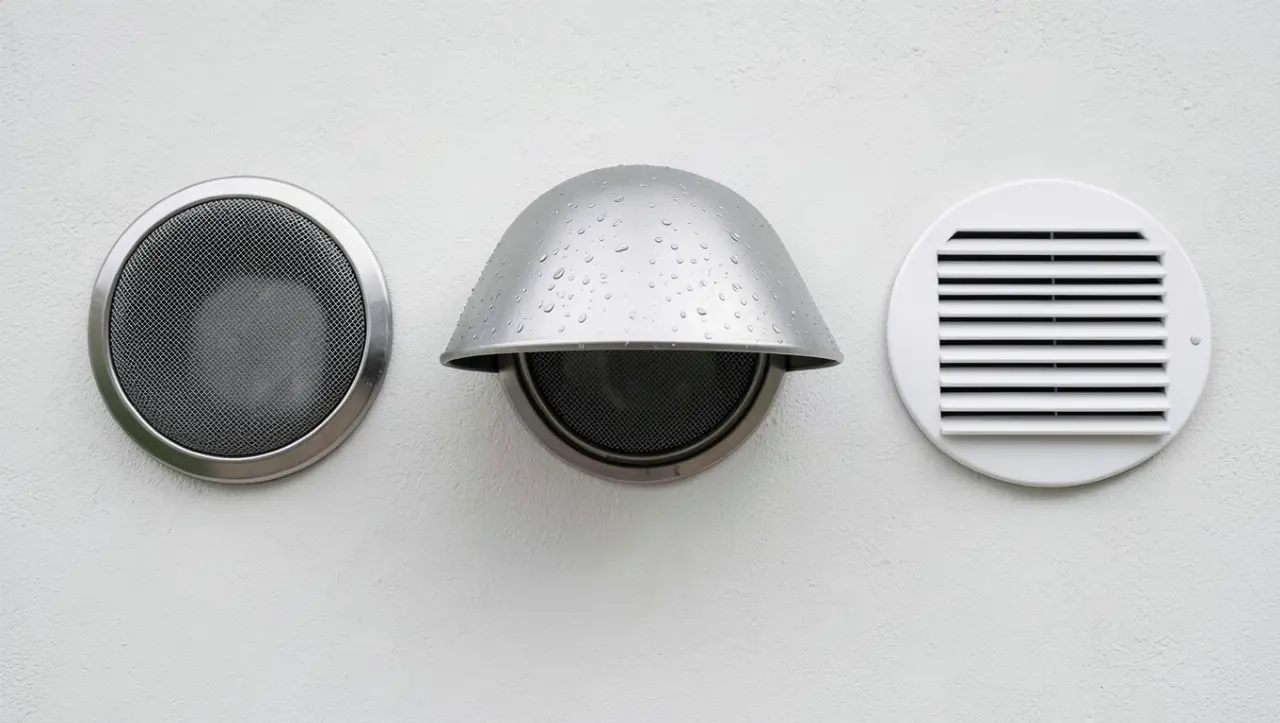

Kratka z siatką, z okapem czy z żaluzją?

Siatka chroni kanał przed owadami i zanieczyszczeniami, okap lub daszek osłania wylot przed deszczem i wiatrem, a żaluzja lub zawór ogranicza cofanie się powietrza, gdy wentylator nie pracuje. Na wylocie wentylatora łazienkowego sensowne jest połączenie siatki z żaluzją albo zaworem.

Siatka przeciw owadom

Siatka zatrzymuje owady i większe zanieczyszczenia, dlatego ma ją większość kratek zewnętrznych w sklepach. Jej słabą stroną jest to, że z czasem zbiera brud: zarośnięta siatka zmniejsza przekrój wylotu, więc kratkę trzeba okresowo czyścić.

Okap lub daszek

Okap lub daszek osłania otwór przed opadami i wiatrem. Przydaje się na ścianach narażonych na zacinający deszcz oraz przy wylotach okrągłych, gdzie woda mogłaby wpływać prosto do kanału.

Żaluzja grawitacyjna i kratka zamykana

Według opisu kratek i żaluzji zewnętrznych Polwent24 kratkę można zamykać ręcznie, np. pociągając za sznurek, albo automatycznie: lamele żaluzji grawitacyjnej ustawiają się pod wpływem grawitacji i kierunku przepływu powietrza. Automatyczne zamknięcie ogranicza ciąg wsteczny, czyli napływ zimnego, czasem zanieczyszczonego powietrza do pomieszczenia. Ten sam opis podaje, że stal nierdzewna (kwasówka) nie koroduje, a żaluzje z tworzywa i kwasówki są odporne na wilgoć.

W praktyce wywiew z wentylatora to typowe miejsce na żaluzję grawitacyjną lub osłonę z zaworem: strumień powietrza otwiera lamele, a po wyłączeniu wentylatora zamykają się same. W kanale grawitacyjnym przepływ jest zmienny, więc przed zakupem sprawdź w karcie producenta, czy dany model jest przeznaczony do takiej instalacji.

Jak dobrać wymiar kratki zewnętrznej?

Wymiar dobiera się do kanału lub otworu: przy kanale okrągłym liczy się średnica przyłącza (kołnierza), przy otworze prostokątnym wymiar montażowy lub rozstaw otworów mocujących. Wymiar zewnętrzny kratki jest większy od otworu, bo ramka zachodzi na ścianę, i to on decyduje, czy kratka zmieści się np. obok okna.

Dobrze widać to w ofercie kratek wentylacyjnych otowent, gdzie kratki opisane są podwójnym wymiarem, np. 17x17 / 14x14, oraz rozstawem otworów montażowych. Ta sama oferta podaje kolory według palety RAL: 9003 (biały), 9005 (czarny), 7016 (antracyt), 7024 (szary), 8004 (ceglasty) i 8017 (brązowy), a jako dostępne rozmiary wymienia zakres od 14x14 do 35x35 cm oraz średnice 80-150 mm.

Wymiary dotyczą konkretnych produktów z cytowanych ofert; u innych producentów ramka może być szersza lub węższa, więc zawsze porównuj z kartą wybranego modelu.

1. Zmierz wewnętrzną średnicę kanału albo wymiar otworu w murze.
2. Sprawdź, czy kratka ma przyłącze tej samej średnicy, a nie tylko podobny wymiar zewnętrzny.
3. Zmierz miejsce na elewacji wokół otworu, żeby ramka nie wchodziła na ościeżnicę, rynnę czy narożnik.
4. Przy kratce przykręcanej porównaj rozstaw otworów montażowych z tym, co pozwala wywiercić podłoże.

Jeśli kratka kończy kanał od wentylatora, średnicę ustalisz według poradnika jaka średnica wentylatora do łazienki. Kratka z mniejszym przyłączem niż kanał zwęża przekrój i dławi przepływ, więc nie dobieraj jej o rozmiar mniejszej.

Dlaczego wieje zimno z kratki wentylacyjnej?

Zimny powiew z kratki oznacza, że powietrze płynie kanałem do wnętrza zamiast na zewnątrz, czyli występuje ciąg wsteczny. Na wylocie wywiewnym ograniczy go żaluzja grawitacyjna lub zawór zwrotny, pod warunkiem że model pasuje do rodzaju instalacji.

Opis działania kratek wentylacyjnych w sklepie Ventox wyjaśnia, że w wentylacji grawitacyjnej przepływ zależy przede wszystkim od różnicy ciśnień i warunków atmosferycznych, a w mechanicznej wspomaga go wentylator. Zaznacza też, że żaluzje mogą ograniczać niepożądany ruch powietrza, ale nie każdy model nadaje się do każdej instalacji, a konstrukcja kratki nie powinna utrudniać prawidłowej pracy systemu.

• Wywiew z wentylatora: zastosuj kratkę z żaluzją lub osłonę z zaworem; zawór może być też w samym urządzeniu, co opisuje tekst wentylator łazienkowy z zaworem zwrotnym.
• Kanał grawitacyjny: wybieraj tylko żaluzję, którą producent dopuszcza do takiej wentylacji, bo przy słabym i zmiennym ciągu lamele mogą utrudniać wywiew.
• Kratka zamykana ręcznie: domykaj ją czasowo, np. przy silnym wietrze, a nie na cały sezon.

Ostrzeżenie: nie zaklejaj ani nie zaślepiaj kratki, żeby pozbyć się chłodu. Kanał ma odprowadzać wilgoć i zużyte powietrze, a brak prawidłowej wentylacji w łazience czy kuchni sprzyja rozwojowi grzybów. Jeśli ciąg wsteczny wraca mimo żaluzji, przyczyna leży w całej instalacji, nie w kratce, i ocenę trzeba zlecić kominiarzowi lub instalatorowi.

Gdzie musi być kratka wentylacyjna?

Kratka zewnętrzna musi być tam, gdzie kanał wychodzi z budynku: na ścianie zewnętrznej, kominie albo dachu, jako wyrzutnia lub czerpnia. Dokładne miejsce i odległości od okien czy innych otworów wynikają z projektu instalacji, dlatego przed wierceniem nowego otworu w elewacji sprawdź projekt albo skonsultuj go z instalatorem.

Poradnik wentylacji producenta RADE wskazuje, że kratki wywiewne montuje się w ścianach zewnętrznych lub dachach, a naturalna wentylacja grawitacyjna działa lepiej, gdy czerpnia lub kratka zewnętrzna jest po chłodniejszej stronie budynku. To zalecenie producenta, nie wymóg, i przy istniejącym kanale zwykle nie masz wyboru strony.

Po stronie pomieszczenia ten sam kanał kończy kratka wewnętrzna o innych wymaganiach (wygląd, regulacja, czyszczenie). Jej dobór opisuje osobny tekst o tym, jaka powinna być kratka wentylacyjna w łazience.

Co zamiast kratki wentylacyjnej?

Zamiast zwykłej kratki na wylocie można zamontować osłonę wywiewną z zaworem, żaluzję zewnętrzną, wylot ścienny z okapem albo kratkę z daszkiem. To nadal zakończenie kanału, tylko z inną ochroną przed wiatrem, opadami i cofaniem się powietrza; samego otworu wentylacyjnego nie zastępuje się zaślepką.

• Osłona wywiewna z zaworem: do wylotów wentylatorów Ø 100, 125 i 150 mm.
• Żaluzja zewnętrzna lub kratka z ruchomymi lamelami: gdy liczy się samoczynne domykanie po wyłączeniu wentylatora.
• Wylot ścienny z okapem: gdy otwór jest narażony na deszcz.
• Zewnętrzna klapa zamykająca: wariant osłony, który zakrywa otwór po ustaniu przepływu.
• Model do montażu w ociepleniu: gdy kanał przechodzi przez warstwę styropianu.
• Rozwiązania higrosterowane: w ofertach pojawiają się też kratki regulujące przepływ automatycznie; sprawdź, czy dany model jest przeznaczony na zewnątrz.

Jak zamontować kratkę wentylacyjną zewnętrzną?

Kratkę z kołnierzem wsuwa się w kanał, a kratkę płaską przykręca do ściany wkrętami lub kołkami, tak żeby lamele i daszek odprowadzały wodę na zewnątrz, a żaluzja otwierała się zgodnie z kierunkiem przepływu.

1. Ustal kierunek przepływu: przy wywiewie lamele żaluzji muszą otwierać się na zewnątrz.
2. Zmierz kanał lub otwór i porównaj z przyłączem albo wymiarem montażowym kratki.
3. Model z kołnierzem: wsuń kołnierz w kanał na całą długość, bez zgniatania i zwężania przekroju.
4. Model przykręcany: przyłóż ramkę, zaznacz otwory według rozstawu podanego przez producenta i przykręć do podłoża.
5. Elewacja ocieplona: jeśli kratka ma być osadzona w warstwie styropianu, wybierz model, który producent przeznacza do takiego montażu.
6. Kratka z żaluzją grawitacyjną: montuj zgodnie z oznaczeniem góra/dół, bo lamele zamykają się pod własnym ciężarem.
7. Sprawdź działanie: włącz wentylator i obejrzyj, czy lamele się otwierają, a po wyłączeniu domykają.

Prace na wysokości wykonuj z rusztowania lub stabilnego podestu albo zleć je fachowcowi. Jeśli po stronie łazienki kanał zaczyna się od kratki z wbudowanym wentylatorem, zajrzyj też do tekstu kratka łazienkowa z wentylatorem.

Jakie błędy psują działanie kratki zewnętrznej?

Najwięcej problemów robi kratka dobrana do wyglądu zamiast do kanału oraz żaluzja założona tam, gdzie przepływ jest za słaby, żeby ją otworzyć. Oba błędy dławią wentylację, a użytkownik widzi je dopiero jako wilgoć w łazience.

• Przyłącze mniejsze niż kanał: zwęża przekrój i ogranicza przepływ.
• Żaluzja w kanale, do którego producent jej nie przewiduje: lamele mogą pozostawać przymknięte.
• Odwrotny montaż żaluzji lub daszka: lamele nie domykają się, a woda wpływa do kanału.
• Brak siatki: do instalacji dostają się owady, ptaki i gryzonie.
• Brak czyszczenia: zabrudzona siatka zmniejsza przepływ, dlatego kratkę trzeba okresowo czyścić.
• Zaklejanie kratki na zimę: zamiast chłodu pojawia się wilgoć i ryzyko pleśni.
• Kratka przeznaczona tylko do wnętrz na elewacji: bez deklaracji montażu zewnętrznego trudno przewidzieć jej trwałość.
