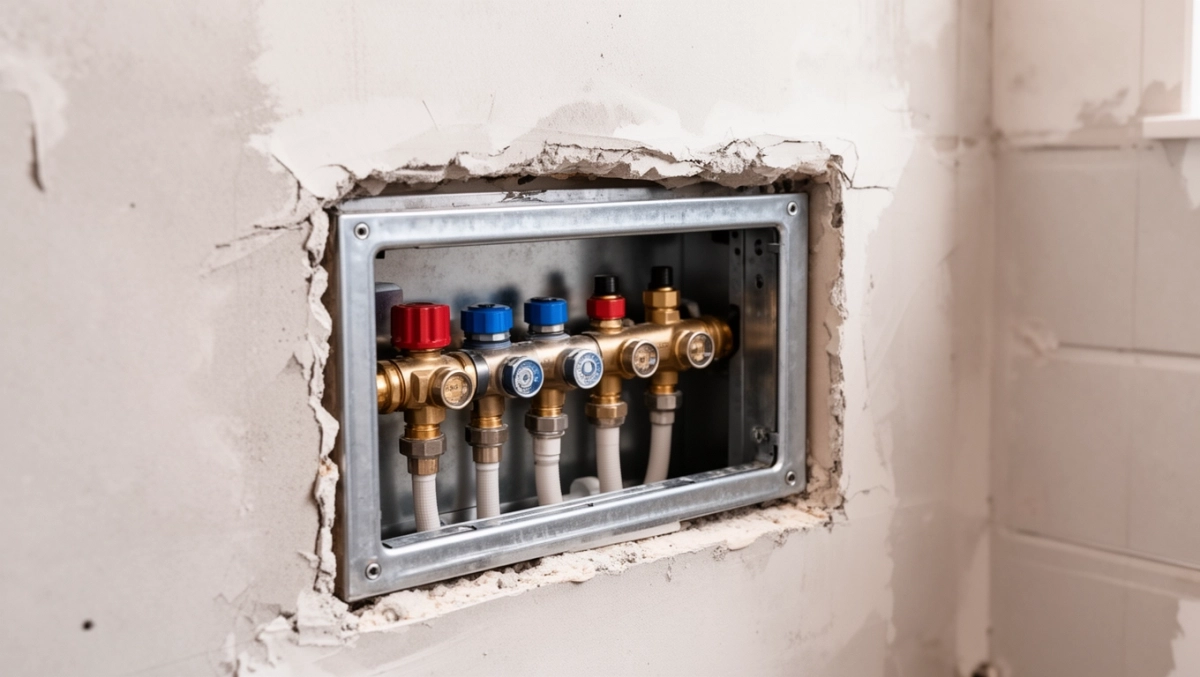

Montaż szafki podtynkowej rozdzielacza bez stresu i fuszerki

Szafka podtynkowa rozdzielacza to serce każdej instalacji ogrzewania podłogowego, a jej prawidłowy montaż szafki podtynkowej rozdzielacza przesądza o późniejszym komforcie cieplnym, kosztach eksploatacji i bezproblemowym serwisie przez następne dekady. Błędne osadzenie, złe wypoziomowanie czy ciasna wnęka potrafią zemścić się po pierwszej zimie, gdy trzeba skuwać posadzkę albo wymieniać uszczelkę przy siłowniku. Poniżej znajdziesz pełne kompendium, które prowadzi od wyboru lokalizacji, przez dobór wymiarów szafki, aż po próbę ciśnieniową i najczęstsze błędy montażowe popełniane zarówno przez amatorów, jak i przypadkowych fachowców.

• Skrzynka do ogrzewania podłogowego i rozdzielacz co właściwie montujesz
• Wybór miejsca i wnęki pod szafkę rozdzielacza w praktyce
• Szafka podtynkowa czy natynkowa konkretne różnice
• Jak dobrać szafkę podtynkową do liczby obwodów podłogówki
• Montaż szafki podtynkowej rozdzielacza krok po kroku
• Dobór rozdzielacza i osprzętu do konkretnego systemu
• Najczęstsze błędy przy montażu szafki podtynkowej rozdzielacza
• Kiedy szafka podtynkowa nie ma sensu
• Kosztorys orientacyjny kompletnego zestawu
• Kontrolna checklista montażu szafki podtynkowej rozdzielacza
• Wpływ prawidłowego montażu na komfort i koszty
• Nowy budynek a modernizacja różne scenariusze

Skrzynka do ogrzewania podłogowego i rozdzielacz co właściwie montujesz

Skrzynka (szafka) rozdzielacza to nic innego jak obudowa ochronna, w której mieści się belka zasilająca i powrotna wraz z zaworami, przepływomierzami oraz osprzętem automatyki. Rozdzielacz natomiast rozdziela czynnik grzewczy z jednego obiegu źródła ciepła na kilka niezależnych pętli podłogowych, z których każda obsługuje osobne pomieszczenie albo strefę. Odpowiedni dobór i montaż szafki podtynkowej rozdzielacza wpływa bezpośrednio na to, jak precyzyjnie da się wyregulować temperaturę w każdym wnętrzu.

Konstrukcja rozdzielacza składa się zazwyczaj z mosiężnych lub stalowych belek z gwintowanymi przyłączami, ręcznych lub termostatycznych zaworów odcinających, przepływomierzy pływakowych oraz miejsca na siłowniki termoelektryczne. Belka zasilająca doprowadza wodę z kotła lub pompy ciepła, natomiast belka powrotna zbiera czynnik ochłodzony po oddaniu ciepła przez wylewkę. Różnica temperatur między tymi belkami powinna wynosić około 5-10 K przy prawidłowo dobranym przepływie.

Szafka chroni cały zespół przed uszkodzeniami mechanicznymi, kurzem, przypadkowym zalaniem, a w wersji podtynkowej maskuje instalację, pozostawiając na widoku jedynie dekoracyjną ramkę z drzwiczkami. To rozwiązanie cenione w nowoczesnym budownictwie jednorodzinnym, gdzie estetyka korytarzy i przedpokojów bywa równie ważna jak parametry techniczne. W praktyce szafka podtynkowa pozwala też zaoszczędzić od 8 do 15 cm cennej przestrzeni w wąskich przejściach.

Wybór miejsca i wnęki pod szafkę rozdzielacza w praktyce

Lokalizacja skrzynki do ogrzewania podłogowego wynika z trzech kryteriów: centralnego położenia względem obsługiwanych pomieszczeń, równej długości pętli oraz wygodnego dostępu serwisowego. Najlepiej sprawdza się ściana korytarza lub holu, w odległości nie większej niż 15 m od najdalszej pętli, ponieważ zbyt długie obiegi wymagają większych przekrojów rur, a to podnosi koszt inwestycji. Optymalna wysokość montażu to 30-40 cm od poziomu gotowej podłogi, tak aby obsługa zaworów nie wymagała schylania się ani sięgania ponad głowę.

Wnęka pod szafkę musi pomieścić nie tylko sam korpus, ale też zapas na gięcie rur, izolację termiczną i ewentualne okablowanie siłowników. Przy montażu szafki podtynkowej rozdzielacza warto zaplanować głębokość o 4-6 cm większą niż wymiar samej obudowy, ponieważ rury PEX wchodzące od spodu potrzebują luzu na kompensację wydłużeń cieplnych. Ściana powinna być nośna albo przynajmniej solidnie otynkowana, aby utrzymać ciężar dochodzący do 25 kg wypełnionej instalacji.

Zdecydowanie unikaj montażu w łazienkach bez pełnej zabudowy, kabinach prysznicowych oraz bezpośrednio nad strefą mokrą, ponieważ wilgoć przyspiesza korozję mosiądzu i uszczelek. Nie umieszczaj szafki również za ciężkimi meblami wbudowanymi, za pralką ani za drzwiami prysznicowymi, gdzie codzienny dostęp bywa utrudniony. Jeśli w pobliżu przebiega instalacja elektryczna 230 V, zachowaj minimum 15 cm odstępu i poprowadź ją w osłonie, by uniknąć zakłóceń pracy termostatów elektronicznych.

Szafka podtynkowa czy natynkowa konkretne różnice

Szafka podtynkowa do rozdzielacza podłogowego znika w ścianie i zostawia na powierzchni jedynie dyskretną ramkę z drzwiczkami, co daje najczystszy efekt wizualny. Montaż wymaga jednak precyzyjnego wykucia wnęki, co przy ścianie z betonu komórkowego trwa około 2-3 godzin, a przy żelbecie nawet pół dnia. Koszt samej obudowy podtynkowej bywa wyższy o 30-50% niż wersji natynkowej, ale zyskujesz kilkanaście centymetrów wolnej przestrzeni w wąskim przedpokoju.

Szafka natynkowa sprawdza się w remontach, adaptacjach poddaszy oraz wszędzie tam, gdzie kucie ściany jest nieopłacalne lub niemożliwe ze względów konstrukcyjnych. Montaż ogranicza się do przykręcenia obudowy kołkami rozporowymi i podłączenia rur od dołu lub z boku. Wadą pozostaje widoczna bryła o grubości 12-15 cm, która potrafi zaburzyć aranżację wąskiego korytarza, choć wielu inwestorów traktuje ją jako akceptowalny kompromis czasowy.

Wybierając wariant podtynkowy, zwróć uwagę na system regulacji głębokości ramki najlepsze obudowy pozwalają na korektę od 0 do 25 mm względem płaszczyzny tynku. Dzięki temu drobne nierówności muru nie wymuszają kosztownych poprawek tynkarskich po osadzeniu szafki.

Jak dobrać szafkę podtynkową do liczby obwodów podłogówki

Wymiarowanie szafki wynika wprost z liczby obwodów grzewczych, ponieważ każda pętla zajmuje na belce rozdzielacza około 50 mm szerokości. Przy rozdzielaczu 8-obwodowym potrzebujesz więc minimum 400 mm światła wewnątrz obudowy, a przy 12 obwodach już 600 mm. W praktyce warto dodać 2-4 cm zapasu na przyszłą rozbudowę, na przykład dołożenie siłowników albo dodatkowej pętli w nowym pomieszczeniu.

Wysokość szafki powinna wynosić co najmniej 600 mm dla rozdzielaczy do 8 obwodów oraz 750-850 mm przy większych zespołach. Głębokość wnęki musi uwzględniać nie tylko sam rozdzielacz, ale też promień gięcia rur PEX, który dla średnicy 16 mm wynosi około 80 mm, a dla 20 mm nawet 100 mm. Zbyt ciasna wnęka wymusza ostre zagięcia, które po pierwszym sezonie grzewczym potrafią pęknąć w miejscu naprężenia.

Jeśli planujesz strefowanie budynku z osobnymi temperaturami dla sypialni, łazienki i salonu, dobierz szafkę od razu pod rozdzielacz z automatyką. Każdy obwód wymaga wtedy miejsca na siłownik termoelektryczny o średnicy około 40 mm i długości 60 mm, co trzeba uwzględnić przy obliczaniu wolnej przestrzeni. Kompletacja rozdzielacza 8-obwodowego z pełnym osprzętem potrafi zająć nawet 720 mm wysokości użytkowej szafki.

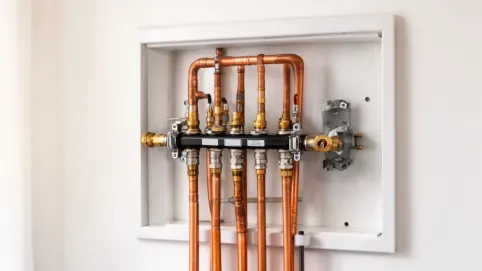

Montaż szafki podtynkowej rozdzielacza krok po kroku

Cały proces warto podzielić na sześć etapów, z których każdy ma swoje narzędzia, czas i pułapki. Poniższy schemat pozwala uniknąć chaotycznego przeskakiwania między czynnościami, które kończy się zapomnieniem o próbie ciśnieniowej albo zbyt późnym montażem osprzętu.

Potrzebne narzędzia: wiertnica lub młotowiertarka z koronką murarską, poziomica 60 cm, miarka, ołówek, zaprawa montażowa szybkowiążąca, klucz do rur PEX, zaciskarka lub złączki skręcane, manometr do próby ciśnieniowej, wkrętak krzyżakowy, nożyce do rur.

Etap 1. Wykucie i przygotowanie wnęki

Oznacz na ścianie obrys szafki z marginesem 5 mm z każdej strony, sprawdź pion i poziom laserem lub długą poziomicą. Wykucie betonu komórkowego zajmie około 40-60 minut, betonu zwykłego 2-3 godziny, a żelbetu nawet pół dnia z użyciem wiertnicy diamentowej. Po wykuciu wyrównaj dno zaprawą wyrównawczą i odczekaj minimum 24 godziny przed dalszymi pracami, ponieważ mokra zaprawa nie utrzyma stabilnie kołków rozporowych.

Etap 2. Osadzenie korpusu szafki

Wstaw korpus do wnęki, ustaw go w pionie i poziomie za pomocą klinów montażowych i poziomicy. Przymocuj szafkę kołkami ramowymi w co najmniej czterech punktach, ponieważ wypełniona instalacja waży od 18 do 30 kg i wymaga pewnego zakotwienia. Sprawdź, czy przednia krawędź ramki licuje się z planowaną płaszczyzną tynku, zostawiając margines na jego grubość zwykle 10-15 mm.

Etap 3. Podłączenie rur do rozdzielacza

Zamontuj rozdzielacz na szynie nośnej wewnątrz szafki, wypoziomuj go względem osi pionowej i dokręć przyłącza kluczem momentowym z siłą zgodną z zaleceniami producenta rur. Rury PEX wprowadź od dołu lub od ściany, zostawiając około 15-20 cm zapasu na ewentualną korektę długości. Unikaj naprężeń mechanicznych, ponieważ wielosezonowe cykle grzania i chłodzenia potrafią rozszczelnić złączkę w miejscu stałego zgięcia.

Etap 4. Montaż osprzętu i automatyki

Zamontuj przepływomierze, zawory odcinające oraz siłowniki termoelektryczne, jeśli instalacja ma współpracować z termostatami pokojowymi. Okablowanie siłowników poprowadź peszelami lub korytkami w ścianie tak, aby nie kolidowało z rurami. Pamiętaj o pozostawieniu dostępu do każdego elementu, bo wymiana jednego siłownika przy ciasnym montażu potrafi trwać godzinami.

Etap 5. Próba ciśnieniowa

Przed wylaniem wylewki bezwzględnie przeprowadź próbę szczelności instalacji zgodnie z PN-EN 1264-4, ponieważ zalanie nieszczelnej pętli oznacza skuwanie całej podłogi. Napełnij układ wodą, odpowietrz każdą pętlę i utrzymaj ciśnienie 6 bar przez minimum 30 minut, obserwując spadek na manometrze. Dopuszczalny spadek nie powinien przekraczać 0,2 bar w czasie 2 godzin.

Uwaga: próba ciśnieniowa musi być wykonana PRZED wylewką. Powtórz ją również po wyschnięciu wylewki, aby wykluczyć uszkodzenia powstałe podczas prac posadzkarskich. Zanotuj wynik w dzienniku budowy, bo ubezpieczyciel może żądać dowodu prawidłowego odbioru instalacji.

Etap 6. Wykończenie i regulacja

Po tynkowaniu i malowaniu ściany zamontuj ramkę maskującą, ustaw przepływy na każdej pętli zgodnie z obliczeniami projektowymi i wykonaj regulację zaworów termostatycznych. Pierwsze uruchomienie instalacji warto zaplanować poza sezonem grzewczym, aby spokojnie odpowietrzyć układ i ustawić docelowe temperatury bez presji czasu.

Dobór rozdzielacza i osprzętu do konkretnego systemu

Rozdzielacze do podłogówki różnią się przede wszystkim obecnością zaworów odcinających, przepływomierzy oraz sekcji odpowietrzającej. Wariant z przepływomierzami pływakowymi pozwala wizualnie kontrolować natężenie przepływu na każdej pętli i jest niemal obowiązkowy przy pierwszym uruchomieniu. Wersja z zaworami termostatycznymi umożliwia ręczne dławienie, a po dodaniu siłowników staje się w pełni automatyczna.

Kompatybilność z rurami PEX, PE-Xc lub wielowarstwowymi zależy od typu złączki, dlatego rozdzielacz kupuj jednocześnie z rurami albo upewnij się, że przyłącza pasują do wybranego systemu. Najpopularniejsze rozwiązania działają ze złączkami zaciskowymi 16x2 lub 20x2 mm, ale istnieją też wersje gwintowane 3/4 cala z eurokonusem. Mieszanie różnych średnic na jednym rozdzielaczu bywa technicznie możliwe, lecz utrudnia późniejszą regulację hydrauliczną.

Jeśli źródłem ciepła jest pompa ciepła, warto zainwestować w rozdzielacz z niskotemperaturowymi zaworami równoważącymi, które kompensują dużą różnicę lepkości wody między trybem letnim a zimowym. Przy kotle gazowym kondensacyjnym wystarczy standardowy rozdzielacz z przepływomierzami, o ile temperatura zasilania nie przekracza 55°C. Przy modernizacji starej instalacji z rurami stalowymi sprawdź stan przyłączy, ponieważ korozja gwintu potrafi uniemożliwić szczelne skręcenie połączenia.

Najczęstsze błędy przy montażu szafki podtynkowej rozdzielacza

Brak precyzyjnego wypoziomowania korpusu szafki to grzech numer jeden, który rzutuje na późniejszą pracę przepływomierzy pływakowych. Pływak przy minimalnym przechyle o 2-3 mm wskazuje zawyżone wartości, co zaburza regulację całego obiegu. Poziomica 60 cm i cierpliwość przy ustawianiu klinów montażowych pozwalają uniknąć tego problemu raz na zawsze.

Zbyt ciasna szafka wobec planowanej liczby obwodów wymusza upychanie rur pod ostrymi kątami, a każde zagięcie to potencjalne miejsce pęknięcia po 3-5 sezonach grzewczych. Rury PEX pracują pod wpływem temperatury, wydłużając się nawet o 2-3 mm na metr bieżący, więc brak luzu kompensacyjnego kończy się nieszczelnością. Dodatkowe 4-6 cm głębokości wnęki kosztuje godzinę kucia, a ratuje przed tygodniami szukania wycieku.

Pomijanie odpowietrzników automatycznych na belce zasilającej to częsta skucha oszczędnych wykonawców. Powietrze gromadzące się w najwyższym punkcie rozdzielacza blokuje przepływ i powoduje szum oraz nierównomierne grzanie pętli. Każdy poważny producent montuje odpowietrznik fabrycznie, ale przy zakupie samej belki trzeba go dokupić osobno, co wielu instalatorów traktuje jako opcję, a nie konieczność.

Brak uszczelnienia przepustów rurowych przez ścianę szafki otwiera drogę wilgoci z wylewki do wnętrza obudowy. Pianka montażowa niskoprężna lub specjalne manszety z EPDM kosztują kilkanaście złotych, a chronią mosiądz i elektronikę siłowników przed korozją na lata. Bez tego zabezpieczenia po 2-3 latach na wewnętrznych ściankach szafki pojawia się ciemny nalot świadczący o stałym zawilgoceniu.

Kiedy szafka podtynkowa nie ma sensu

W budynkach z grubymi ścianami zewnętrznymi o niskiej izolacyjności termicznej wnęka pod szafkę staje się mostkiem cieplnym, przez który ucieka energia grzewcza. Dotyczy to zwłaszcza starych kamienic i domów z lat siedemdziesiątych, gdzie ściana ma 40 cm i więcej, a jej przebicie obniża temperaturę powierzchni w obrębie szafki nawet o 3-4°C. W takim przypadku lepszym rozwiązaniem będzie szafka natynkowa na sąsiedniej ścianie wewnętrznej.

Nie polecam montażu szafki podtynkowej również w ścianach działowych z karton-gipsu o grubości mniejszej niż 75 mm, ponieważ wnęka osłabia konstrukcję i utrudnia mocowanie drzwiczek. W ścianie z płyt g-k konieczne bywa wstawienie profili wzmacniających wokół obudowy, co podnosi koszt i czas montażu o kolejne 2-3 godziny. Wówczas szafka natynkowa na wsporniku stalowym bywa tańsza i szybsza w realizacji.

Kosztorys orientacyjny kompletnego zestawu

Na ostateczną cenę zestawu wpływa liczba obwodów, typ rozdzielacza oraz jakość osprzętu. Poniższe wartości obejmują samą szafkę, rozdzielacz z przepływomierzami, zawory odcinające, odpowietrzniki i komplet złączek do rur PEX 16x2.

Do tego trzeba doliczyć koszt złączek, trójników, rury zasilającej izolowanej termicznie oraz ewentualnych siłowników termoelektrycznych w cenie od 45 do 90 zł netto za sztukę. Automatyka pogodowa z czujnikiem zewnętrznym to kolejne 250-500 zł netto, ale potrafi obniżyć rachunki za ogrzewanie o 8-12% rocznie przez optymalne sterowanie temperaturą zasilania.

Kontrolna checklista montażu szafki podtynkowej rozdzielacza

• Wnęka wykucona z marginesem 4-6 cm głębokości i 5 mm luzu po bokach
• Korpus szafki wypoziomowany w pionie i poziomie, mocowany czterema kołkami ramowymi
• Rozdzielacz osadzony na szynie nośnej, przyłącza dokręcone kluczem momentowym
• Rury PEX ułożone z łagodnymi łukami, bez naprężeń i ostrych zagięć
• Odpowietrzniki automatyczne zamontowane na belce zasilającej
• Przepływomierze ustawione w pozycji pionowej, łatwe do odczytu
• Przepusty rurowe przez ścianki szafki uszczelnione pianką lub manszetami EPDM
• Próba ciśnieniowa 6 bar przez 30 minut zaliczona i udokumentowana
• Powtórna próba ciśnieniowa po wylewce zakończona wynikiem pozytywnym
• Regulacja przepływów na każdej pętli wykonana zgodnie z projektem

Rada praktyka: po zakończeniu montażu warto zrobić komplet zdjęć każdej pętli w ścianie jeszcze przed tynkowaniem. Takie fotografie kosztują pięć minut, a przy okazji późniejszego kucia pod nową instalację elektryczną pozwalają uniknąć przewiercenia rury grzewczej, której kończy się kosztownym zalaniem posadzki.

Wpływ prawidłowego montażu na komfort i koszty

Rozdzielacz zamontowany w stabilnej, suchej i łatwo dostępnej szafce pozwala precyzyjnie wyregulować każdą pętlę, co bezpośrednio przekłada się na równomierne rozkład temperatury w pomieszczeniach. Dobrze ustawiony układ oznacza, że w sypialni panuje 21°C, a w łazience 24°C bez konieczności ręcznego dławienia kaloryferów. Według danych producentów pomp ciepła precyzyjna regulacja hydrauliczna potrafi obniżyć zużycie energii o 6-10% w skali roku.

Strefowanie budynku z automatyką pokojową umożliwia nocne obniżenie temperatury w sypialniach do 19°C bez utraty komfortu w strefie dziennej. Taki scenariusz w domu 150 m² daje oszczędność rzędu 800-1200 zł rocznie w porównaniu z jedną wspólną temperaturą. Inwestycja w siłowniki i termostaty zwraca się zazwyczaj po 2-3 sezonach grzewczych, a w kolejnych latach pracuje czysto na zysk.

Trwałość instalacji zależy też od warunków pracy rozdzielacza. Gdy szafka pozostaje sucha, wentylowana i łatwo dostępna, żywotność mosiężnych zaworów przekracza 20 lat, a uszczelek około 8-12 lat. Zalanie, brak odpowietrzenia albo praca w temperaturze powyżej 60°C potrafi skrócić ten czas o połowę, dlatego detale montażowe mają znaczenie nie tylko estetyczne, ale i ekonomiczne.

Nowy budynek a modernizacja różne scenariusze

W nowo wznoszonym domu szafka podtynkowa trafia zwykle do ściany nośnej lub działowej jeszcze przed tynkami, co daje pełną swobodę wymiarowania i prowadzenia rur. Montaż szafki podtynkowej rozdzielacza w stanie surowym pozwala uniknąć kucia, obniża koszt robocizny i umożliwia dokładne wykończenie tynku wokół ramki maskującej. W takim scenariuszu łatwo też zostawić rezerwę miejsca na przyszłą rozbudowę o kolejne obwody.

W modernizowanym budynku sytuacja wygląda inaczej, ponieważ ściany bywają pokryte tynkiem, glazurą albo boazerią. Montaż podtynkowy wymaga wtedy kucia, co generuje pył, hałas i konieczność odtworzenia wykończenia. W takim wypadku wielu inwestorów wybiera szafkę natynkową, montowaną w 60 minut bez kurzu, albo decyduje się na wnękę wyłącznie wtedy, gdy i tak planowany jest generalny remont pomieszczenia.

Przy adaptacji poddasza lub dobudowie nowego pomieszczenia szafka podtynkowa może trafić do ściany z płyt g-k na profilu stalowym, ale wymaga wzmocnienia konstrukcji. Rama z profili CW 100 wokół obudowy i dodatkowe wieszaki co 40 cm gwarantują stabilność nawet przy pełnym obciążeniu instalacją. Bez tych wzmocnień drzwiczki szafki zaczynają po roku opadać, a całość traci estetykę.

Prawidłowy montaż szafki podtynkowej rozdzielacza to suma kilkunastu drobnych decyzji, z których każda wpływa na trwałość i kulturę pracy całej podłogówki. Wybór centralnej lokalizacji, wnęki z zapasem głębokości, szafki dopasowanej do liczby obwodów oraz staranne wypoziomowanie korpusu stanowią fundament, na którym opiera się komfort cieplny na następne dwie dekady. Pominięcie któregokolwiek z tych elementów oznacza albo straty energii, albo kosztowny serwis w przyszłości.

Próba ciśnieniowa wykonana dwukrotnie przed i po wylewce oraz zabezpieczenie odpowietrznikami i uszczelnienie przepustów rurowych to obowiązkowe minimum jakościowe. Warto potraktować tę inwestycję jako jednorazową, ponieważ każda poprawka po zalaniu posadzki kosztuje pięciokrotnie więcej niż poświęcenie dwóch dodatkowych godzin na precyzyjny montaż. Skrzynka do ogrzewania podłogowego zamontowana zgodnie z powyższymi zasadami posłuży bezawaryjnie przez cały okres użytkowania budynku.

Jeśli planujesz w najbliższym czasie montaż rozdzielacza ogrzewania podłogowego, pobierz powyższą checklistę, wydrukuj ją i oznaczaj kolejne punkty w trakcie prac. Takie podejście eliminuje ryzyko przeoczenia próby ciśnieniowej albo zapomnienia o odpowietrznikach, a jednocześnie stanowi dokumentację odbiorową dla ubezpieczyciela i przyszłego nabywcy nieruchomości.

Źródła i normy: PN-EN 1264 (Instalacje wodne grzewcze i chłodzące wbudowane w konstrukcje budowlane części 1-5), Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury, Dz.U. 2022 poz. 1225 z późn. zm.), materiały techniczne producentów systemów ogrzewania podłogowego, dane z katalogów branżowych publikowanych przez portal instalacje.pl oraz raporty producentów pomp ciepła dotyczące wpływu regulacji hydraulicznej na zużycie energii.
