Montaż szafki rozdzielacza: 7 reguł, które oszczędzą Ci remontu

Statystyki serwisowe nie kłamią: blisko siedem na dziesięć awarii ogrzewania podłogowego bierze się z jednego, na pozór drobnego błędu, jakim jest źle ulokowana szafka rozdzielacza. Zanim woda popłynie prawidłowo, a dom przestanie przypominać pole bitwy z powietrzem w rurach, warto poznać siedem twardych reguł, które decydują, czy instalacja będzie działać cicho i równomiernie przez dwadzieścia lat, czy też zacznie pukać, szumieć i syfić jeszcze przed pierwszym sezonem grzewczym.

• Szafka rozdzielaczowa podtynkowa: wysokość i dostęp serwisowy
• Rozdzielacz podłogowy w piwnicy czy na piętrze: gdzie naprawdę zamontować
• Zapowietrzanie ogrzewania podłogowego: jak lokalizacja szafki temu zapobiega
• Strefy elektryczne a lokalizacja szafki z pompą obiegową
• Akustyka i mocowanie szafki: dlaczego ściana g-k to proszenie się o kłopoty
• Z życia wzięte: montaż na strychu i efekt syfonu
• Checklist końcowa: 10 punktów odbioru rozdzielacza

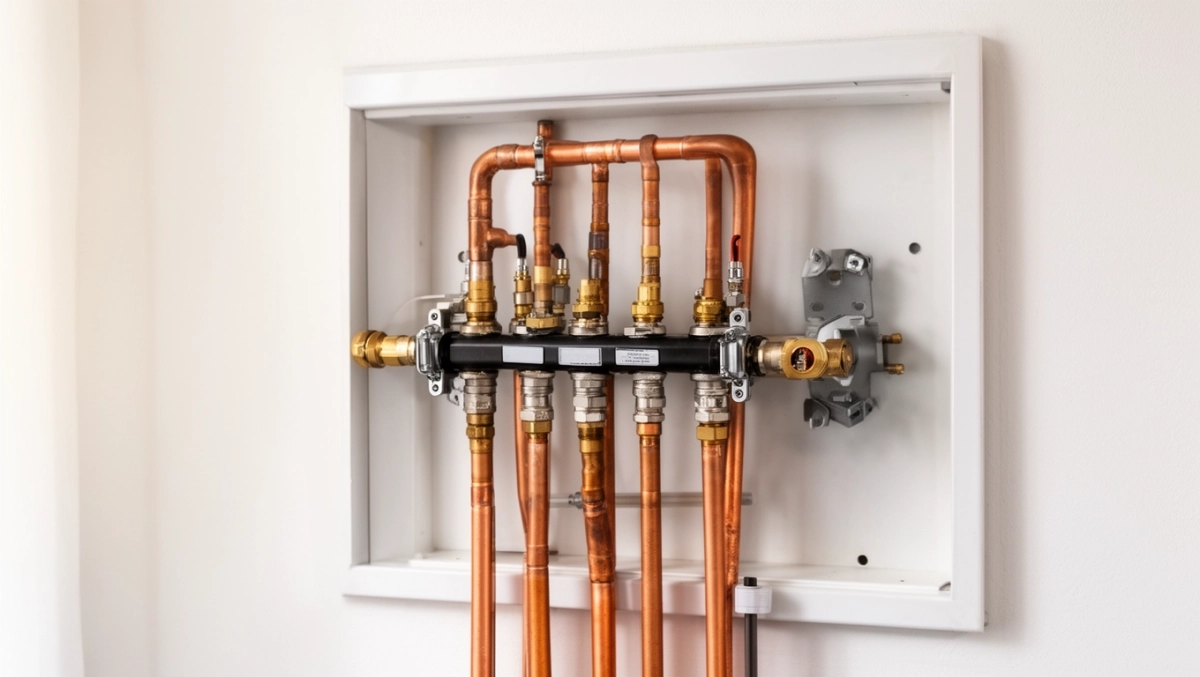

Szafka rozdzielaczowa podtynkowa: wysokość i dostęp serwisowy

Montaż szafki rozdzielacza podtynkowej zaczyna się od decyzji o wysokości, a ta nie jest kwestią gustu, lecz litery prawa. Zeszyt 6 Warunków Technicznych (WTWiO) w punkcie 5.2.2.3 wymaga, by każdy element armatury instalacji wodnej i grzewczej pozostawał dostępny bez demontażu zabudowy. W praktyce oznacza to zakaz chowania rozdzielacza za szafkami kuchennymi, lustrem albo wnęką z płyt gipsowo-kartonowych bez rewizji.

Co konkretnie zabrania norma? Przede wszystkim lokalizację za trwałą zabudową bez otworów serwisowych, na strychach i poddaszach nieużytkowych (punkt 5.3.1) oraz w miejscach narażonych na zalanie, czyli pod wanną, prysznicem czy w strefie mokrej kotłowni. Powody są prozaiczne: w razie rozszczelnienia na licznik ciepła lub pompę trzeba dostać się w kilka sekund, nie wycinając kafelka.

Gdzie zatem ustawić szafkę? Korytarz przy ścianie nośnej, wiatrołap z możliwością otwarcia drzwiczek na 180 stopni albo kotłownia z wentylowaną wnęką. Kluczowa pozostaje oś montażu: dolna krawędź belek rozdzielacza powinna znajdować się 30-50 cm nad gotową podłogą, a górna nie wyżej niż 110 cm, by bez trudu dosięgnąć zaworów odcinających bez drabiny.

Przy podtynkowej wersji trzeba pamiętać o głębokości wnęki. Standardowy rozdzielacz na osiem pętli z siłownikami i zaworami regulacyjnymi wymaga min. 12 cm, plus warstwa tynku i glazury. Zbyt płytka wnęka wymusi nierówno licujące się drzwiczki, a zbyt głęboka utrudni manipulację kluczem przy odpowietrzaniu.

Częsty błąd to osadzenie szafki w ścianie działowej z karton-gipsu. Konstrukcja taka przenosi drgania pompy obiegowej, a po dwóch sezonach widać pęknięcia wokół ramki. Rozwiązaniem bywa wstawienie słupka z cegły ceramicznej 12 cm albo zastosowanie szafki natynkowej z uszczelnieniem akustycznym, o czym szerzej w dalszej części.

Rozdzielacz podłogowy w piwnicy czy na piętrze: gdzie naprawdę zamontować

Hydraulika ma swoją nieubłaganą matematykę, a wzór straty ciśnienia Δp = R·L + Z wyjaśnia ją brutalnie. R to liniowy opór hydrauliczny rury na metr bieżący, L długość pętli, a Z suma oporów miejscowych: kolan, trójników, zaworów. Dla typowej rury PEX 16×2 mm o przepływie 1,5 l/min R wynosi około 150 Pa/m, co przy dwustumetrowej pętli daje 30 kPa samego oporu liniowego, plus kilka kilo na armaturze.

Umieszczenie rozdzielacza w skrajnym punkcie budynku, na przykład w piwnicy pod salonem, gdy najdalsza pętla biegnie na piętrze, tworzy asymetrię oporów. Najkrótsza pętla ma wtedy 40 m, najdłuższa 180 m. Różnica 140 m przy R=150 Pa/m przekłada się na ponad 20 kPa rozrzutu ciśnienia, z którym pompa musi sobie radzić.

Efekt jest taki, że krótkie pętle szumują zbyt dużym przepływem, a długie ledwo ciągną wodę. Termostaty otwierają się i zamykają w sposób niezsynchronizowany, a użytkownik obserwuje zimne łaty przy oknach i gorące strefy przy kominie. Rozwiązaniem nie jest mocniejsza pompa, lecz skrócenie najdłuższej pętli przez podział na dwa obiegi albo fizyczne przeniesienie szafki bliżej centrum geometrycznego instalacji.

Centrum ciężkości hydraulicznego wypada zwykle w korytarzu kondygnacji, na której rozdzielane są pętle. Gdy rozdzielacz obsługuje wyłącznie parter, montuje się go na parterze, ale blisko środka rzutu, nie przy ścianie zewnętrznej. Gdy zasilane są dwie kondygnacje, sensowniejsza bywa szafka na półpiętrze przy schodach, skąd promieniście rozchodzą się pętle w górę i w dół.

Zapowietrzanie ogrzewania podłogowego: jak lokalizacja szafki temu zapobiega

Pęcherzyk powietrza w rurze PEX nie jest jedynie drobną niedogodnością, lecz zjawiskiem rządzącym się prawami fizyki. Mikroskopijne pęcherzyki wytrącają się z wody już przy 40°C, a ich prędkość wyporu wynosi około 0,02 mm/s w nieruchomym płynie. W czasie przepłukiwania instalacji z prędkością 0,2 m/s siła nośna rośnie stukrotnie, dlatego właśnie płukanie wyrzuca powietrze z pętli do rozdzielacza, a stamtąd powinno trafić do odpowietrznika.

Kluczowy wniosek: rozdzielacz musi leżeć powyżej wszystkich obsługiwanych pętli, a przynajmniej na tym samym poziomie. Gdy wisi w piwnicy, a pętle idą stropem piętra wyżej, pęcherzyki płyną w złym kierunku. Prawo Archimedesa nie działa rewersyjnie: gazy zawsze dążą ku górze, niezależnie od aktualnej mody w hydraulice.

Odpowietrznik automatyczny w rozdzielaczy warto wyposażyć w zawór stopowy, by przy odpowietrzaniu nie trzeba było zdejmować całej szafki. Niewielki zawór kulowy 1/4 cala odcina dopływ wody, gdy automat zaczyna przepuszczać, a serwisant wymienia go w dwie minuty bez narzędzi hydraulicznych.

Strefy elektryczne a lokalizacja szafki z pompą obiegową

Norma PN-HD 60364-7-701 dzieli łazienkę na cztery strefy o rosnącej dopuszczalnej odległości od źródeł wody. Strefa 0 obejmuje wnętrze brodzika i wanny, strefa 1 sięga do 2,25 m nad podłogą prysznica, strefa 2 to kolejne 0,6 m, a strefa 3 kończy się w odległości 2,4 m od krawędzi prysznica. Pompa obiegowa, listwa sterująca czy transformator siłowników termoelektrycznych to urządzenia klasy I o napięciu 230 V, które w strefach 0, 1 i 2 są zakazane bez izolacji SELV.

Szafka rozdzielacza z osprzętem 230 V powinna więc wylądować poza strefą 2, a najlepiej w strefie 3 lub poza łazienką. Umieszczenie jej w niszy przy wannie, choć wizualnie wygodne, oznacza konieczność stosowania rozdzielnic IP44 i prowadzenia przewodów w peszelach z atestem przeciwwilgociowym, co podnosi koszt i komplikuje odbiór elektryczny.

Praktyczny kompromis to montaż szafki poza łazienką w przylegającej ścianie korytarza, a jedynie prowadzenie rur do rozdzielacza przez przepust z pianki montażowej. Zyskuje się łatwy dostęp serwisowy bez ryzyka porażenia, a instalacja elektryczna pozostaje w suchej strefie.

Akustyka i mocowanie szafki: dlaczego ściana g-k to proszenie się o kłopoty

Pompa obiegowa klasy A pracuje z mocą 7-45 W, generując przy tym wibracje o częstotliwości 30-80 Hz przenoszone przez sztywne połączenia na ścianę. Karton-gips, nawet podwójny na profilu CW 75, ma rezonans własny w paśmie 40-120 Hz, co oznacza, że każde uruchomienie pompy będzie słyszalne w sypialni za ścianą jako miarowe dudnienie.

Rozwiązaniem są uchwyty z wkładką EPDM 5-8 mm pomiędzy szafką a ścianą nośną, która tłumi wibracje o 12-18 dB. Minimalna grubość ściany nośnej pod szafkę podtynkową to 12 cm cegły pełnej, 18 cm silki lub 15 cm betonu. Ściany cieńsze wymagają montażu natynkowego z ramą stalową kotwioną na kołki M10 co 30 cm.

Gdy ściana działowa naprawdę musi pomieścić rozdzielacz, warto rozważyć szafkę wolnostojącą na cokole z betonu architektonicznego. Wysokość cokołu 20-40 cm izoluje pompę od podłogi, a ciężar własny (60-80 kg) tłumi wibracje lepiej niż jakikolwiek materiał sprężysty. Taka szafka zajmuje 60×20 cm powierzchni, ale służy bezszelestnie przez dekady.

Z życia wzięte: montaż na strychu i efekt syfonu

W pewnej realizacji z 2023 roku rozdzielacz ogrzewania podłogowego wylądował na nieużytkowym strychu, bo inwestor uznał, że tam nikt nie będzie mu przeszkadzał. Po pierwszym rozruchu najdłuższa pętla na parterze nie grzała wcale, a z odpowietrznika co kilka godzin syczało powietrze jak z otwartej butelki szampana. Po dwóch tygodniach pompa zaczęła pracować na sucho i przestała podawać ciepło całkowicie.

Diagnoza była prosta: rozdzielacz 4 metry powyżej poziomu pętli działał jak syfon powietrzny. Po wyłączeniu pompy woda cofała się do pętli, a w górnej części rozdzielacza powstawała poduszka powietrzna, która blokowała przepływ. Rozwiązaniem okazało się przeniesienie rozdzielacza na półpiętro przy schodach, 2,5 m poniżej stropu parteru.

Koszt przeniesienia: 1200 zł za robociznę plus 800 zł za przedłużenie rur zasilających. Koszt eksploatacji wadliwej instalacji przez cztery miesiące: dwa wezwania serwisu po 450 zł, wymiana pompy 2200 zł, rachunki za prąd wyższe o 35% z powodu ciągłej pracy pompy na pełnych obrotach. Łącznie 3550 zł wobec 2000 zł za prawidłowy montaż od początku. Po przeniesieniu sprawność instalacji wzrosła z 62% do projektowanych 91%, a koszty grzewcze spadły o 18% w pierwszym sezonie.

Gdy szafka już stoi w złym miejscu, przed demontażem warto sprawdzić trzy rzeczy: czy pompę da się przestawić niżej, czy istnieje możliwość wydzielenia pionu zasilającego z osobnym odpowietrznikiem oraz czy przegrody na strychu pozwalają poprowadzić rury bez załamań. Czasem wystarczy obniżenie szafki o 80 cm, by syfonowanie ustąpiło.

Checklist końcowa: 10 punktów odbioru rozdzielacza

• Szafka usytuowana powyżej najwyższego punktu wszystkich obsługiwanych pętli.
• Odległość od prysznica lub wanny zgodna ze strefą 3 normy PN-HD 60364-7-701.
• Dolna krawędź rozdzielacza 30-50 cm nad gotową podłogą, górna nie wyżej niż 110 cm.
• Drzwiczki otwierają się na 180° bez kolizji z meblami i framugą.
• Ściana nośna o grubości min. 12 cm lub rama stalowa na niezależnym cokole.
• Uchwyty szafki z przekładką EPDM 5-8 mm, kotwienie co 30-40 cm.
• Odpowietrznik automatyczny na zasilaniu, zawór stopowy do wymiany bez spuszczania wody.
• Rozdzielacz w geometrycznym centrum obsługiwanych pętli, różnica długości pętli poniżej 15%.
• Oznaczenie każdej pętli trwałym markerem na belce: numer, pomieszczenie, długość w metrach.
• Protokół płukania instalacji z prędkością 0,2 m/s przez min. 15 minut na każdą pętlę.

Przed oddaniem instalacji warto poprosić wykonawcę o wspólne uruchomienie z manometrem różnicowym. Ciśnienie na rozdzielaczu w stanie spoczynku i przy pełnym obciążeniu pompy powinno różnić się o 15-25 kPa. Mniejsza różnica sygnalizuje zapowietrzenie, większa zbyt długie pętle lub zatkane filtry.

Decyzja o lokalizacji szafki rozdzielacza kosztuje zero złotych w momencie projektowania, a tysiące w przypadku przeróbek. Warto poświęcić jej tyle samo uwagi co wyborowi kotła czy źródła ciepła, bo od niej zależy, czy instalacja podłogowa będzie cichą, niezauważalną wygodą, czy też źródłem ciągłych wezwań serwisu. Każda z siedmiu reguł wynika z fizyki płynów, akustyki budynku i litery normy, a zignorowanie którejkolwiek uruchamia łańcuch usterek trudnych do naprawienia bez naruszenia posadzek i tynków.

Źródła: Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, Zeszyt 6 (punkt 5.2.2.3, 5.3.1, 6.1.1e); norma PN-HD 60364-7-701:2010 Instalacje elektryczne niskiego napięcia Część 7-701: Instalacje elektryczne w pomieszczeniach wyposażonych w wannę lub prysznic; norma PN-EN 1264 Ogrzewanie podłogowe Systemy i instalacje; dane techniczne pomp obiegowych klasy A wg katalogów producentów armatury grzewczej; portal Polskiego Komitetu Normalizacyjnego pkn.pl; Główny Urząd Nadzoru Budowlanego gunb.gov.pl.
