Podejście pod grzejnik łazienkowy PEX bez stresu i zalewania

Planujesz samodzielne podejście pod grzejnik łazienkowy PEX i czujesz, że największą niewiadomą nie jest samo wiercenie, lecz kolejność czynności, dobór zespołu przyłącza i pewność, że żadne z połączeń nie puści pod ciśnieniem. W poradniku znajdziesz kompletną ścieżkę od doboru średnicy rury, przez zaciskanie złączek, aż po próbę szczelności, z wyjaśnieniem mechanizmów, które decydują o trwałości instalacji.

• Potrzebne materiały i narzędzia do montażu PEX
• Zespół przyłącza Valvex do grzejnika Purmo
• Podłączenie rur PEX 16×2 do grzejnika od dołu
• Najczęstsze błędy przy podejściu PEX pod grzejnik

Potrzebne materiały i narzędzia do montażu PEX

Rura PEX 16×2 mm to obecnie najczęściej wybierany przekrój do grzejników w domach jednorodzinnych i mieszkaniach. Średnica zewnętrzna 16 mm daje przepływ wystarczający dla typowego grzejnika łazienkowego o mocy do 1500 W, a grubość ścianki 2 mm spełnia wymagania normy PN-EN ISO 15875 dla systemów wody grzewczej.

Warstwa aluminium lub EVOH w rurze PEX pełni funkcję bariery antydyfuzyjnej, czyli blokuje przenikanie tlenu do wody. Tlen w obiegu grzewczym przyspiesza korozję elementów stalowych i miedzianych, dlatego bariera wydłuża żywotność kotła oraz zaworów o kilkanaście lat. Wybieraj rury z certyfikatem DVGW lub zgodnością z normą ISO 15875-2, co potwierdza parametry ciśnienia i temperatury.

Do zaciśnięcia połączeń potrzebujesz zaciskarki radialnej z głowicą TH 16, kalibratora do PEX oraz nożyc krzywkowych. Zwykłe nożyce do cięcia rur tworzą owalne zakończenie, które utrudnia nasunięcie złączki i powoduje nieszczelność po zaciśnięciu. Nożyce krzywkowe gwarantują idealnie okrągły przekrój.

Komplet materiałów powinien zawierać także złączki mosiężne z powłoką niklową lub cynową, które lepiej współpracują z uszczelkami EPDM. Zawory odcinające pozwolą opróżnić pojedynczy grzejnik bez spuszczania wody z całej instalacji, co przy remoncie łazienki bywa bezcenne.

Łączny budżet materiałowy dla jednego grzejnika mieści się w przedziale 350-550 PLN bez narzędzi, z narzędziami jednorazowymi sięga 700-900 PLN. Samo podejście pod grzejnik łazienkowy PEX zajmuje doświadczonemu wykonawcy 90-120 minut, początkującemu 3-4 godziny.

Checklista przed startem

• Zamknięte zawory odcinające gałąź, na której pracujesz
• Ciśnienie w instalacji spuszczone do zera, manometr wskazuje 0 bar
• Oznaczone kierunki zasilania i powrotu (kolor niebieski dla powrotu, czerwony dla zasilania)
• Rozstaw rur podejścia zmierzony i dopasowany do zespołu przyłącza (standardowo 50 mm między osiami)
• Ściana lub posadzka sucha, wolna od pyłu po wierceniu
• Pod ręką miska i szmata na resztki wody

Zespół przyłącza Valvex do grzejnika Purmo

Zespół przyłącza Valvex to fabrycznie złożony komplet zaworów: grzejnikowego (termostatycznego lub odcinającego) oraz powrotnego, połączonych mostkiem w jedną bryłę. Mostkowanie utrzymuje stały rozstaw 50 mm między osiami, co eliminuje konieczność precyzyjnego rozmierzania rur w ścianie.

W wersji kątowej wejścia na rurę skierowane są prostopadle do ściany, w wersji prostej równolegle. Kątowa sprawdza się przy podejściu z posadzki, prosta przy zasilaniu z ściany. Zawór termostatyczny w górnej części zespołu pozwala później zamontować głowicę i regulować temperaturę pomieszczenia w zakresie 6-28°C z dokładnością ±1°C.

Montaż zespołu rozpocznij od przykręcenia go do grzejnika jeszcze przed zawieszeniem na ścianie. Użyj klucza płaskiego 30 mm na nakrętce samoblokującej, dokręcając z momentem 25-30 Nm. Zbyt mocne dokręcenie zdeformuje uszczelkę EPDM i po kilku cyklach grzewczych pojawi się kapilarne przesiąkanie przy styku.

Przed przykręceniem sprawdź, czy w grzejniku są fabryczne wkładki redukcyjne. Grzejniki łazienkowe Purmo z serii Santorini, Apia czy Flores mają gwint wewnętrzny 1/2" lub 3/4", zespół Valvex występuje w obu wariantach. Zmiana wkładki to 5 sekund, a uniknięcie wycieku przy rozbieżności gwintu to godziny szukania miejsca awarii.

Po dokręceniu zespołu przykręć uchwyty montażowe do ściany lub stelaża. Rozstaw uchwytów dopasuj do punktów mocowania w grzejniku, zachowując odstęp minimum 100 mm od posadzki dla grzejników łazienkowych drabinkowych. Wyższy montaż utrudnia korzystanie z suszarki, niższy naraża dolne rurki na uszkodzenia mechaniczne przy sprzątaniu.

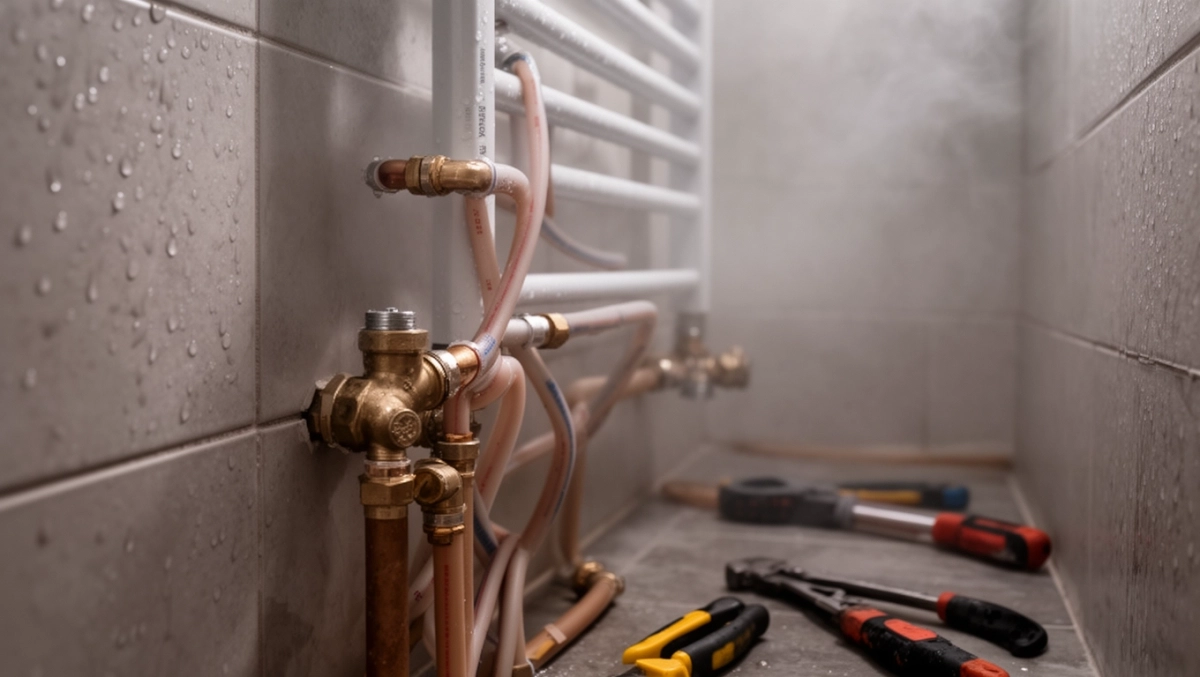

Podłączenie rur PEX 16×2 do grzejnika od dołu

Podejście pod grzejnik łazienkowy PEX od dołu oznacza, że rury wychodzą z posadzki lub dolnej warstwy wylewki. Najpierw przytnij rurę nożycami krzywkowymi z dokładnością do 2 mm, następnie nałóż kalibrator i wykonaj ruch obrotowy w jednym kierunku, aż stożek wejdzie do połowy grubości ścianki. Kalibrator jednocześnie ścina nierówności i fazuje krawędź wewnętrzną.

Nasuń złączkę zaciskaną na końcówkę rury aż do wyczucia oporu wewnętrznego pierścienia. Złączki TH (thuau/haut) mają wewnętrzny kołnierz, który wchodzi w rowek rury i blokuje wysunięcie jeszcze przed zaciśnięciem. To mechanizm zabezpieczający, który informuje o prawidłowym osadzeniu wyraźnym "klik".

Umieść zaciskarkę radialną na złączce i ściśnij do końca szczęk. Po zaciśnięciu złączka zmniejsza obwód o około 15%, co tworzy trwałe połączenie metal-PEX. Ciśnienie robocze takiego złącza wynosi 10 bar przy temperaturze 95°C, co przewyższa typowe parametry instalacji domowej 1,5-2 bar i 60-70°C.

Rozstaw rur podejścia wynosi standardowo 50 mm między osiami, co odpowiada rozstawowi króćców w zespole przyłącza. Długość rur od posadzki do środka króćca zespołu przyłącza wynosi zwykle 15-25 cm, w zależności od wysokości zawieszenia grzejnika i typu podejścia (z kolanem lub bezpośrednie).

Oznaczenie zasilania i powrotu wykonaj kolorową taśmą lub markerem bezpośrednio na rurze w odległości 10 cm od zaworu. Pomyłka kierunku nie spowoduje awarii, ale obniży wydajność grzejnika o 10-15% wskutek gorszego odprowadzania powietrza z górnej części. Zasilanie podaje się do króćca górnego, powrót do dolnego.

Przy prowadzeniu rur w ścianie unikaj ostrych łuków poniżej promienia 5-krotności średnicy rury, czyli 80 mm dla PEX 16. Zagięcie pod mniejszym promieniem spłaszcza przekrój i zmniejsza przepływ. Bezpieczne wygięcie uzyskasz ręcznie, ale do powtarzalnych łuków użyj sprężyny do gięcia PEX.

Przed zaciśnięciem drugiego końca rury sprawdź, czy nie jest naprężona. Naprężenie po napełnieniu instalacji gorącą wodą poluzuje zacisk po kilku tygodniach. Pozostaw 3-5 mm luzu przy każdym połączeniu, a rurę mocuj uchwytami co 50 cm w ścianie i co 80 cm na posadzce.

Kiedy NIE stosować podejścia dolnego

Przy instalacji starego typu z wymuszonym obiegiem i dużym oporem, długie podejście dolne zwiększa straty ciśnienia. W domach z pompą obiegową o niskim ciśnieniu (poniżej 0,3 m słupa wody) lepiej sprawdza się podłączenie boczne. Unikaj też podejścia dolnego w łazienkach na wyższych piętrach wysokiego budynku, gdzie wahania ciśnienia sieci mogą powodować kawitację w pompie.

Najczęstsze błędy przy podejściu PEX pod grzejnik

Pominięcie kalibracji rury to błąd numer jeden wśród osób pierwszy raz pracujących z PEX. Nieskalibrowany koniec rury ma nieregularny kształt, uszczelka O-ring nie dosiada równomiernie do wewnętrznej ścianki złączki, a pierwszy cykl grzewczy rozszerza PEX w szczelinie i pojawia się kapanie. Kalibracja zajmuje 10 sekund i eliminuje 80% usterek.

Użycie zwykłych nożyc zamiast krzywkowych ściska rurę i tworzy owalność widoczną gołym okiem. Złączka nasunięta na owalny koniec nie dolega do uszczelki na całym obwodzie. Po zaciśnięciu radialnym defekt nie znika, zostaje zamknięty w środku połączenia i ujawnia się przy ciśnieniu próbnym 6 bar.

Brak zaworu odcinającego na powrocie uniemożliwia wymianę grzejnika bez spuszczania wody z całej instalacji. W budynkach wielorodzinnych konieczna jest zgoda spółdzielni i wyłączenie pionu. Montaż zespołu z zaworami odcinającymi na obu gałęziach kosztuje dodatkowe 60 PLN, a oszczędza wielogodzinne logistyki przy każdej naprawie.

Pomylenie zasilania z powrotem nie jest błędem krytycznym, ale grzejnik pracuje wtedy z mniejszą mocą. Zasilanie wchodzi górnym króćcem, bo tam gorąca woda szybciej wypycha powietrze przez odpowietrznik. Odwrócenie kierunku powoduje gromadzenie się poduszki powietrznej w górnej części grzejnika i obniża temperaturę oddawaną do pomieszczenia.

Brak odpowietrzenia po napełnieniu instalacji objawia się zimną górną częścią grzejnika przy gorącej dolnej. Odpowietrznik ręczny lub automatyczny wkręca się w górny króciec grzejnika. Otwarcie odpowietrznika na kilka sekund przy ciśnieniu 1,5 bar wypuszcza powietrze, po czym pojawia się strumień wody sygnalizujący koniec odpowietrzania.

Zbyt mocne dokręcenie nakrętki zespołu przyłącza to częsty błąd wynikający z obawy przed nieszczelnością. Moment powyżej 35 Nm deformuje uszczelkę, a po kilku cyklach cieplnych (rozszerzalność cieplna stali i mosiądzu) pojawia się mikrokapilara przy krawędzi uszczelki. Użyj klucza dynamometrycznego lub dokręcaj do wyczucia oporu plus ćwierć obrotu.

Próba szczelności krok po kroku

Po zakończeniu montażu zamknij oba zawory odcinające i napełnij instalację wodą z sieci powoli, obserwując manometr. Ciśnienie próbne wynosi 1,5-krotność ciśnienia roboczego, czyli 3 bar dla typowej instalacji 2 bar. Utrzymaj ciśnienie przez 30 minut, następnie sprawdź każde połączenie suchą dłonią lub papierem, nawet minimalna wilgoć ujawni nieszczelność.

Spadek ciśnienia o więcej niż 0,2 bar w ciągu godziny przy wyłączonej pompie oznacza nieszczelność. Zlokalizuj ją pianką myjącą lub papierem toaletowym, który zmieni kolor przy kontakcie z wodą. Po usunięciu usterki powtórz próbę od początku.

Sekcja BHP

Prace hydrauliczne wymagają ochrony oczu przy cięciu rur PEX, ponieważ sprężynka kalibratora może wyrzucić odłamek. Rękawice robocze chronią przed przecięciem ostrymi krawędziami złączek. Próba ciśnieniowa pod zbyt wysokim ciśnieniem grozi rozerwaniem złączki, dlatego nigdy nie przekraczaj 6 bar przy ręcznej pompce próbnej bez zaworu bezpieczeństwa.

W pomieszczeniach z instalacją elektryczną w podłodze (ogrzewanie podłogowe, kable) wyłącz bezpiecznik obwodu przed wierceniem. Lokalizator przewodów w cenie 80-150 PLN wykryje elementy pod napięciem do głębokości 50 mm i ostrzeże sygnałem dźwiękowym.

Kiedy wezwać fachowca

Wezwij hydraulika z uprawnieniami, jeśli instalacja jest częścią wspólnego systemu budynku wielorodzinnego i wymaga spuszczania wody z pionu. Interwencja wymaga też współpracy ze spółdzielnią i uzgodnienia terminu. Samodzielna ingerencja w instalację wspólną bez zgody zarządcy może skutkować odpowiedzialnością za szkody u sąsiadów.

Pomoc profesjonalisty przyda się też przy wymianie grzejnika w łazience z zabudową karton-gips, gdzie dostęp do podejścia wymaga demontażu części ściany. Fachowiec oceni, czy podejście PEX można przedłużyć, czy konieczne jest kucie nowego kanału. Remont w mieszkaniu na wynajem lepiej powierzyć wykonawcy z fakturą, bo dokumentuje zgodność z przepisami.

Najczęściej zadawane pytania

Zaciskanie rur PEX 16 mm instrukcja sprowadza się do sześciu kroków: cięcie nożycami krzywkowymi, kalibracja stożkiem, nasunięcie złączki do oporu, umieszczenie szczęk zaciskarki, ściśnięcie do końca, kontrola wizualna. Czas na jedno połączenie to 60-90 sekund.

Zespół przyłącza grzejnika Valvex montaż zajmuje około 15 minut i nie wymaga lutowania ani spawania, w przeciwieństwie do zespołów miedzianych. Przykręca się go kluczem płaskim 30 mm do króćców grzejnika, a następnie łączy z rurami PEX przez złączki zaciskane. System działa natychmiast po napełnieniu instalacji.

Podłączenie grzejnika Purmo PEX 16 najczęściej odbywa się od dołu przez zespół przyłącza kątowego Valvex. Rozstaw króćców 50 mm, średnica rury 16 mm i złączki TH 16 to standard dla serii Santorini i Apia. Mniejsze grzejniki drabinkowe do 600 mm wysokości lepiej podłączyć z boku, bo podejście dolne zabiera cenną przestrzeń u dołu.

Jak podłączyć grzejnik od dołu, zacznij od wyznaczenia linii zasilania i powrotu na ścianie, zamontuj konsolę lub uchwyt, powieś grzejnik z przykręconym zespołem przyłącza, doprowadź rury PEX z posadzki, zaciśnij złączki, przeprowadź próbę ciśnieniową i odpowietrzenie. Całość dla jednego grzejnika zajmuje 2-3 godziny z narzędziami.

Norma PN-EN ISO 15875 definiuje wymagania dla systemów rurowych PEX stosowanych w instalacjach wody ciepłej i grzewczej. Określa klasy zastosowań 1-5 z parametrami temperatury, ciśnienia i żywotności 50 lat. System PEX klasa 5 (najwyższa) toleruje 90°C przy 8 bar przez cały projektowany okres eksploatacji.

Różnica między podłączeniem dolnym a bocznym wpływa na moc grzejnika o 5-10%. Podłączenie dolne lepiej współpracuje z nowoczesnymi grzejnikami płytowymi, boczne zachowuje wyższy komfort przy starszych instalacjach z dużym oporem. Wybór zależy od pozycji pionów zasilających i preferencji wizualnych.

Temperatura pracy instalacji PEX wynosi od -20°C do 95°C przy ciśnieniu do 10 bar. Typowe instalacje domowe pracują w zakresie 40-70°C i 1,5-2 bar, więc margines bezpieczeństwa jest 5-krotny. Rury PEX wytrzymują cykle zamrażania i rozmrażania bez pęknięcia, co chroni przed awarią zimą przy braku ogrzewania.

Koszt robocizny za podłączenie jednego grzejnika przez fachowca wynosi 250-450 PLN w zależności od regionu i stopnia skomplikowania. W cenę wchodzą materiały, próba szczelności i gwarancja 24-36 miesięcy. Samodzielny montaż oszczędza te kwoty, ale wymaga zakupu narzędzi jednorazowych za 250-400 PLN, które amortyzują się przy 3-4 grzejnikach.

Trwałość połączenia zaciskanego PEX ocenia się na 50 lat przy normalnych warunkach eksploatacji. Norma PN-EN ISO 15875 wymaga, by próba cykliczna 10 000 cykli termicznych nie wywołała nieszczelności. Połączenia zaciskane spełniają ten warunek z dużym zapasem, pod warunkiem że wykonano kalibrację i właściwe zaciśnięcie.

Źródła danych i norm

PN-EN ISO 15875-2:2009 Systemy przewodowe z tworzyw sztucznych do instalacji wody ciepłej i zimnej, Polietylen usieciowany (PE-X), dostępna w Polskim Komitecie Normalizacyjnym (pkn.pl). Warunki techniczne wykonania i odbioru instalacji ogrzewczych, wydanie ITB. Katalogi techniczne systemów PEX i zespołów przyłączy, strony producentów wavin.pl i valvex.com.pl. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
