Regulacja wentylatora łazienkowego, jak ustawić

Wilgoć osiadająca na kafelkach po gorącym prysznicu, lustro, przez które nie widać twarzy, i charakterystyczny, stęchliznowy zapach, który nie chce zniknąć mimo otwartego okna. To codzienność tysięcy łazienek w polskim budownictwie. Problem leży niemal zawsze w jednym miejscu: wentylator łazienkowy pracuje zbyt krótko albo w ogóle się nie uruchamia, gdy poziom wilgoci zaczyna rosnąć. Rozwiązaniem, które łączy automatyzację z energooszczędnością, pozostaje regulacja wentylatora łazienkowego za pomocą higrostatu i timera. Poniżej znajdziesz kompletny przewodnik, który prowadzi od doboru urządzenia, przez podłączenie elektryczne, aż po diagnostykę najczęstszych usterek.

• Ustawianie higrostatu i timera w wentylatorze krok po kroku
• Najczęstsze problemy z regulacją wentylatora łazienkowego
• Dobór wentylatora do regulacji - średnica, króciec i wydajność
• Montaż wentylatora w ścianie i suficie - praktyczne wskazówki
• Normy i wymagania prawne
• Kiedy wymienić wentylator na nowy
• Najważniejsze liczby, które warto zapamiętać

Ustawianie higrostatu i timera w wentylatorze krok po kroku

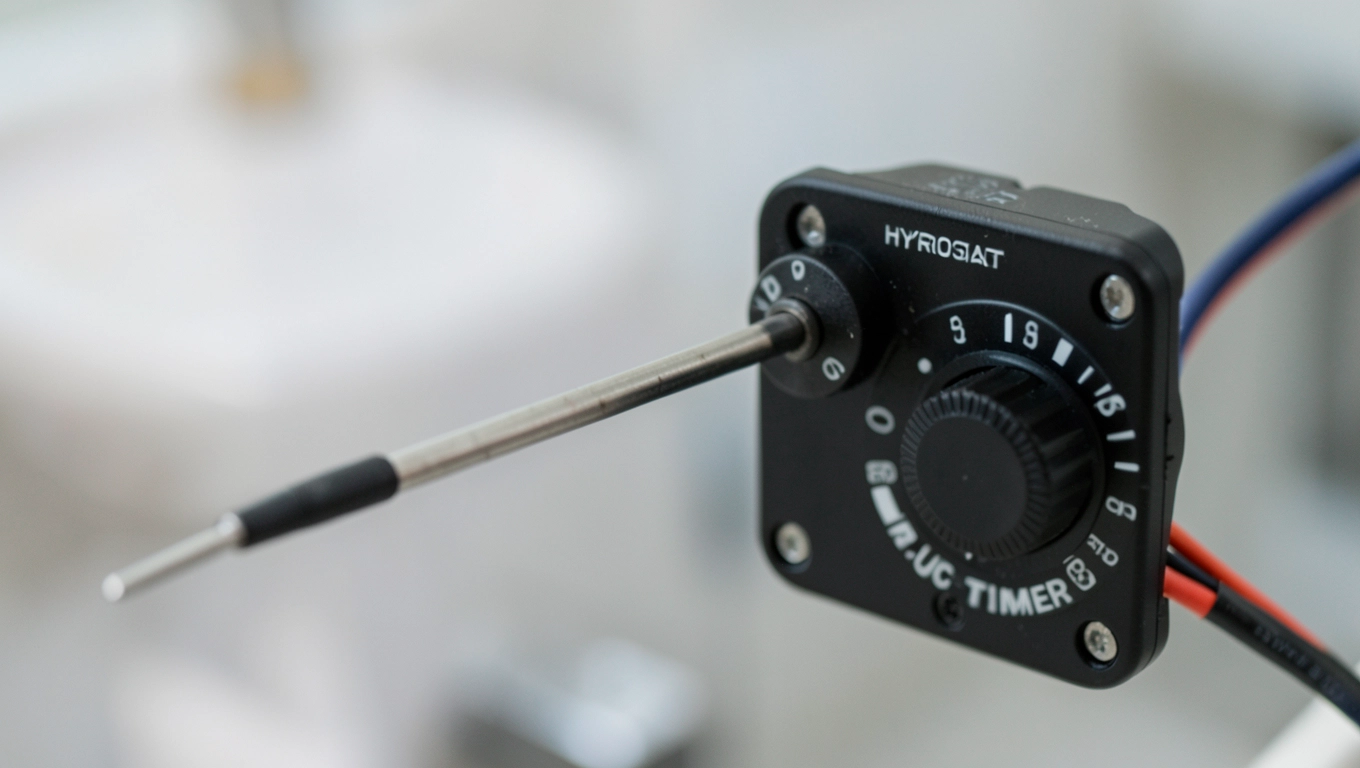

Higrostat i timer tworzą parę, która decyduje o tym, kiedy wentylator włącza się, przy jakiej wilgotności reaguje i jak długo pracuje po jej spadku. Higrostat to niewielki czujnik pojemnościowy lub rezystancyjny umieszczony wewnątrz obudowy. Jego zadanie polega na pomiarze wilgotności względnej powietrza w zakresie zwykle od 40 do 100 procent. Gdy odczyt przekroczy ustawiony próg, moduł zamyka obwód i podaje napięcie na silnik. Timer odpowiada za wydłużenie pracy o zaprogramowany czas, aby resztkowa wilgoć zdążyła opuścić pomieszczenie.

Zanim cokolwiek zaczniesz regulować, odłącz zasilanie w rozdzielnicy. To nie formalność, lecz warunek bezpieczeństwa. Napięcie 230 V przemiennego, które trafia na zaciski wentylatora, jest śmiertelnie niebezpieczne przy dotyku gołymi dłońmi. Po wykręceniu śrubki kontrolki sprawdź próbnikiem, czy na przewodach faktycznie nie ma fazy. Dopiero wtedy przejdź do dalszych czynności.

Schemat podłączenia wygląda następująco: przewód fazowy L trafia na zacisk wejściowy higrostatu, przewód neutralny N łączy się bezpośrednio z silnikiem, a stała faza (oznaczana czasem jako LT lub SL) dochodzi do zacisku timera, który z kolei zasila silnik po zadanym czasie opóźnienia. W praktyce oznacza to, że wentylator uruchamia się automatycznie po przekroczeniu progu wilgotności, a po jego spadku pracuje jeszcze od 1 do 30 minut, w zależności od ustawienia pokrętła timera.

Regulacja progu higrostatu odbywa się małym potencjometrem ukrytym pod zdejmowaną pokrywą dekoracyjną. Pokręcenie w prawo podnosi czułość, czyli obniża próg uruchomienia, co przydaje się w małych łazienkach bez okna. Pokręcenie w lewo podnosi próg, przez co wentylator reaguje dopiero przy wyraźnym zaparowaniu. Optymalny zakres dla typowej łazienki o kubaturze 12-20 m³ to 60-75 procent wilgotności względnej.

Timer ustawia się podobnie, choć tu skala czasu różni się w zależności od producenta. Popularne modele oferują opóźnienie od 1 do 25 minut. Krótki czas, rzędu 2-3 minut, sprawdza się w toaletach, gdzie chodzi głównie o usunięcie zapachów. Dłuższy, 8-15 minut, lepiej działa w kabinach prysznicowych, bo pozwala osuszyć płytki i fugi, ograniczając ryzyko powstawania grzybni.

Po zakończeniu regulacji przywróć napięcie i przeprowadź trzy testy. Pierwszy, ręczny, polega na wciśnięciu wyłącznika świeczkowego lub pociągnięciu sznurka. Silnik powinien ruszyć natychmiast, bez szarpnięć i nietypowych wibracji. Drugi test symuluje wzrost wilgotności: przyłóż do kratki wentylatora mokrą ściereczkę lub dmuchnij kilkakrotnie ciepłym oddechem. Po chwili urządzenie powinno się uruchomić samo, nawet gdy wyłącznik jest wyłączony. Trzeci test sprawdza timer. Po wywołaniu sztucznej wilgoci i ręcznym odłączeniu źródła pary wentylator powinien pracować jeszcze przez zaprogramowany czas, a potem cicho się wyłączyć.

Najczęstsze problemy z regulacją wentylatora łazienkowego

Gdy wentylator nie reaguje na wzrost wilgotności, pierwszym podejrzanym pozostaje brak napięcia na zacisku stałej fazy LT. Wiele osób podłącza urządzenie wyłącznie pod wyłącznik oświetlenia, przez co po zgaszeniu światła znika zasilanie timera. Tymczasem higrostat i timer potrzebują napięcia 24 godziny na dobę, by reagować na zmiany wilgotności. Doprowadzenie stałej fazy z rozdzielnicy rozwiązuje problem w dziewięciu przypadkach na dziesięć.

Zdarza się też, że wentylator pracuje non stop i nie wyłącza się nawet po wielu godzinach suchego powietrza. Przyczyną bywa źle ustawiony próg higrostatu. Jeśli pokrętło stoi na maksimum, czyli blisko 90 procent, urządzenie interpretuje każde, nawet minimalne przekroczenie jako sygnał do pracy. Obniżenie progu o 10-15 procent zwykle przywraca normalny cykl. Gdy to nie pomaga, winowajcą bywa uszkodzony przekaźnik timera, który zamyka obwód na stałe. Wymiana modułu elektronicznego kosztuje ułamek ceny nowego wentylatora.

Słaby ciąg to kolejna typowa bolączka. Powietrze w łazience wydaje się nieruchome, a zapachy utrzymują się godzinami. Najczęściej odpowiada za to zatkany kanał wentylacyjny. Kurz, tłuszcz z aerozoli i pajęczyny potrafią zredukować przekrój rury o połowę. Wystarczy zdjąć kratkę i przepchnąć kanał długą szczotką do kominów, by odzyskać pełną wydajność. Drugą przyczyną bywa zbyt długi przewód elastyczny łączący wentylator z kominem. Każdy metr falistego aluminium to strata rzędu 5-8 procent wydajności, dlatego instalatorzy zalecają krótkie, proste odcinki.

Hałas, który pojawia się nagle w cichej dotąd łazience, zwykle sygnalizuje poluzowanie obudowy lub wibracje kratki dekoracyjnej. Dokręcenie czterech śrub mocujących do ściany lub sufitu przywraca ciszę w większości przypadków. Jeśli szum przypomina tykanie zegara, sprawdź łożyska silnika. Zużyte łożyska kulkowe wymienia się jako komplet, co przedłuża żywotność urządzenia o kolejne lata.

Zdarza się, że wentylator włącza się sam w środku nocy, mimo że nikt nie korzysta z łazienki. Przyczyną bywa skok wilgotności wywołany spadkiem temperatury. Gdy powietrze ochładza się o kilka stopni, jego wilgotność względna rośnie, nawet jeśli bezwzględna zawartość pary wodnej pozostaje taka sama. Rozwiązaniem jest przesunięcie progu higrostatu o 5 procent w górę lub montaż dodatkowego czujnika temperatury w kanałe, który blokuje uruchomienie poniżej 18°C.

Dobór wentylatora do regulacji - średnica, króciec i wydajność

Średnica króćca to pierwszy parametr, który trzeba dopasować do istniejącego przewodu wentylacyjnego. W Polsce królują trzy standardy: 100 mm, 120 mm i 150 mm. W blokach z wielkiej płyty najczęściej spotyka się kanały 120 mm, w starszym budownictwie 150 mm, a w nowoczesnych mieszkaniach deweloperskich coraz częściej 100 mm. Próba połączenia wentylatora 100 mm z kanałem 150 mm przez reduktor obniża wydajność o 30-40 procent, dlatego lepiej dobrać średnicę idealnie pasującą.

Wydajność mierzy się w metrach sześciennych na godzinę. Zgodnie z polską normą PN-EN 16798-3 łazienka wymaga minimum 6 wymian powietrza na godzinę, co dla kubatury 15 m³ daje 90 m³/h. Aby zapewnić margines na opory kanału, projektanci dobierają wentylator o wydajności 100-120 m³/h. Zbyt słabe urządzenie nie osuszy pomieszczenia, zbyt mocne wywoła efekt ciągu wstecznego i będzie hałasować przy maksymalnych obrotach.

Króciec występuje w dwóch wariantach. Wentylator z krótkim króćcem mierzy zwykle 50-80 mm i przeznaczony jest do montażu bezpośrednio w ścianie lub suficie, gdy kanał wentylacyjny kończy się tuż pod tynkiem. Wentylator z długim króćcem (100-150 mm) sprawdza się, gdy trzeba pokonać grubą ścianę nośną lub poprowadzić rurę przez zabudowę gipsowo-kartonową. Krótszy króciec daje mniejsze opory przepływu i cichszą pracę, dłuższy ułatwia prowadzenie instalacji w nietypowych warunkach.

Stopień ochrony IP określa, jak dobrze obudowa chroni elektronikę przed wilgocią i pyłem. Łazienka to strefa wilgotna, dlatego wentylator powinien mieć co najmniej IPX4, co oznacza odporność na bryzgi wody z dowolnego kierunku. Modele z IPX5 radzą sobie nawet ze strumieniem wody, co przydaje się przy montażu bezpośrednio nad kabiną prysznicową. Klasa IP44 lub niższa w łazienkach to proszenie się o awarię po dwóch, trzech sezonach.

Moc silnika i głośność idą ze sobą w parze, choć nie zawsze liniowo. Nowoczesne silniki na łożyskach kulkowych osiągają 100 m³/h przy zaledwie 8 watach mocy i 26 decybelach, podczas gdy starsze konstrukcje potrzebowały 20 watów i generowały 38 dB. Różnica 12 dB oznacza, że nowy wentylator jest subiektywnie czterokrotnie cichszy. W niewielkiej łazienkach, gdzie każdy dźwięk odbija się od kafelków, ta różnica przesądza o komforcie.

Regulacja obrotów w droższych modelach odbywa się płynnie, za pomocą potencjometru lub pilota. W tańszych urządzeniach spotyka się tryb dwubiegowy: nocny, cichy, oraz dzienny, pełna moc. Jeśli higrostat i timer mają działać precyzyjnie, wybierz model z płynną regulacją, bo pozwala dostroić próg wilgotności co 5 procent, a czas opóźnienia co minutę. W trybie dwubiegowym musisz zadowolić się fabrycznymi ustawieniami.

Montaż wentylatora w ścianie i suficie - praktyczne wskazówki

Montaż w suficie podwieszanym przebiega inaczej niż w ścianie murowanej. W stropie wystarczy wyciąć otwór o średnicy wentylatora, zamocować obudowę na profilach CD za pomocą wieszaków ES i podłączyć przewody. Ściana murowana wymaga wiercenia diamentową koronką o średnicy króćca, co generuje sporo pyłu i wymaga precyzji. Przy średnicy 120 mm wiercenie w żelu betonowym zajmuje około 20 minut, w cegle pełnej 8-12 minut.

Uszczelnienie połączenia wentylatora z kanałem to krok, którego nie wolno pominąć. Pianka montażowa niskoprężna, nakładana w szczelinę między króćcem a ścianką kanału, kompensuje drobne nierówności i zapobiega cofaniu się zużytego powietrza. Silikon sanitarny lepiej sprawdza się przy połączeniach metalowych, bo nie żółknie pod wpływem UV i nie traci elastyczności po kilku latach.

Kratka dekoracyjna pełni podwójną rolę. Ozdabia wnętrze i chroni wirnik przed kurzem. Wybieraj modele z możliwością zdjęcia bez demontażu całego wentylatora, bo regularne czyszczenie kratki przedłuża żywotność łożysk. Co sześć miesięcy wystarczy odkurzyć kratkę i przetrzeć ją wilgotną ściereczką, by utrzymać pełny przekrój przepływu.

Normy i wymagania prawne

Polskie przepisy powołują się na normę PN-EN 16798-3, która określa minimalną liczbę wymian powietrza w pomieszczeniach mieszkalnych. Dla łazienek z oknem wymagane jest 4-6 wymian na godzinę, dla łazienek bez okna 6-8. W praktyce projektanci przyjmują 6 jako wartość bazową, dodając margines 20 procent na opory instalacji. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wymaga ponadto, by kanały wentylacyjne miały przekrój nie mniejszy niż 0,016 m², co odpowiada średnicy 150 mm dla kanałów okrągłych.

Wentylator łazienkowy podłączany do instalacji 230 V musi spełniać normę PN-EN 60335-1 dotyczącą bezpieczeństwa urządzeń domowych. Certyfikat CE na obudowie potwierdza zgodność z dyrektywą niskonapięciową LVD i kompatybilnością elektromagnetyczną EMC. W łazienkach strefy 0, 1 i 2 wymagają dodatkowej ochrony różnicowoprądowej RCD o prądzie zadziałania 30 mA, co oznacza, że wentylator podłączony w tych strefach powinien być zasilany przez wyłącznik różnicowoprądowy w rozdzielnicy.

Kiedy wymienić wentylator na nowy

Żywotność wentylatora łazienkowego wynosi zwykle 8-12 lat przy normalnej eksploatacji. Po tym czasie łożyska zaczynają hałasować, a czujnik higrostatu traci dokładność. Wymiana na nowy model z higrostatem i timerem to inwestycja rzędu 200-400 zł, która zwraca się w ciągu dwóch, trzech sezonów grzewczych dzięki mniejszym stratom ciepła. Stare urządzenia bez automatyki pracują non stop lub wcale, podczas gdy nowe dostosowują się do warunków panujących w pomieszczeniu.

Jeśli łazienka pachnie stęchlizną mimo sprawnego wentylatora, przyczyną może być niewłaściwy ciąg kominowy. W budynkach z wentylacją grawitacyjną latem, gdy temperatura na zewnątrz zbliża się do temperatury wewnątrz, ciąg naturalny zanika. Rozwiązaniem bywa montaż wentylatora z higrostatem, który uruchamia się tylko wtedy, gdy wilgotność rzeczywiście rośnie, zamiast pracować bez sensu przez całą dobę.

Przy wyborze nowego urządzenia zwróć uwagę na deklarowaną żywotność łożysk. Producenci podają ją w godzinach pracy: 30 000 h to minimum przyzwoite, 50 000 h to górna półka. Różnica w cenie między nimi wynosi 30-50 procent, ale przekłada się na kilka dodatkowych lat spokoju bez demontażu i wymiany. Przy czteroosobowej rodzinie, która korzysta z łazienki cztery razy dziennie, wentylator pracuje realnie około 1,5 godziny na dobę, co daje 550 godzin rocznie.

Najważniejsze liczby, które warto zapamiętać

Wilgotność komfortowa w łazience podczas kąpieli rośnie z 50 do 90 procent w ciągu 8-12 minut. Wentylator o wydajności 100 m³/h potrzebuje kolejnych 9-15 minut, by przywrócić poziom 55 procent. Cały cykl, od uruchomienia do wyłączenia, trwa więc 20-25 minut, co warto uwzględnić przy ustawianiu timera. Zbyt krótkie opóźnienie zostawia wilgoć w fugach i narożnikach, zbyt długie marnuje energię.

Dobór wentylatora, jego montaż i regulacja to trzy odrębne kompetencje, które warto powierzyć elektrykowi z uprawnieniami SEP. Samodzielna zabawa z przewodami pod napięciem 230 V grozi porażeniem lub pożarem instalacji. Resztę, czyli ustawianie higrostatu, timera i okresowe czyszczenie kratki, można spokojnie wykonać samodzielnie, postępując zgodnie z powyższym przewodnikiem. Dobrze wyregulowany wentylator to cicha, energooszczędna maszyna, która pracuje tylko wtedy, gdy jest naprawdę potrzebna, i milczy przez resztę doby.

Źródła danych: PN-EN 16798-3 (wentylacja budynków), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych (Dz.U. 2019 poz. 1065), PN-EN 60335-1 (bezpieczeństwo urządzeń elektrycznych), katalogi techniczne producentów wentylatorów dostępne na ich stronach internetowych.
