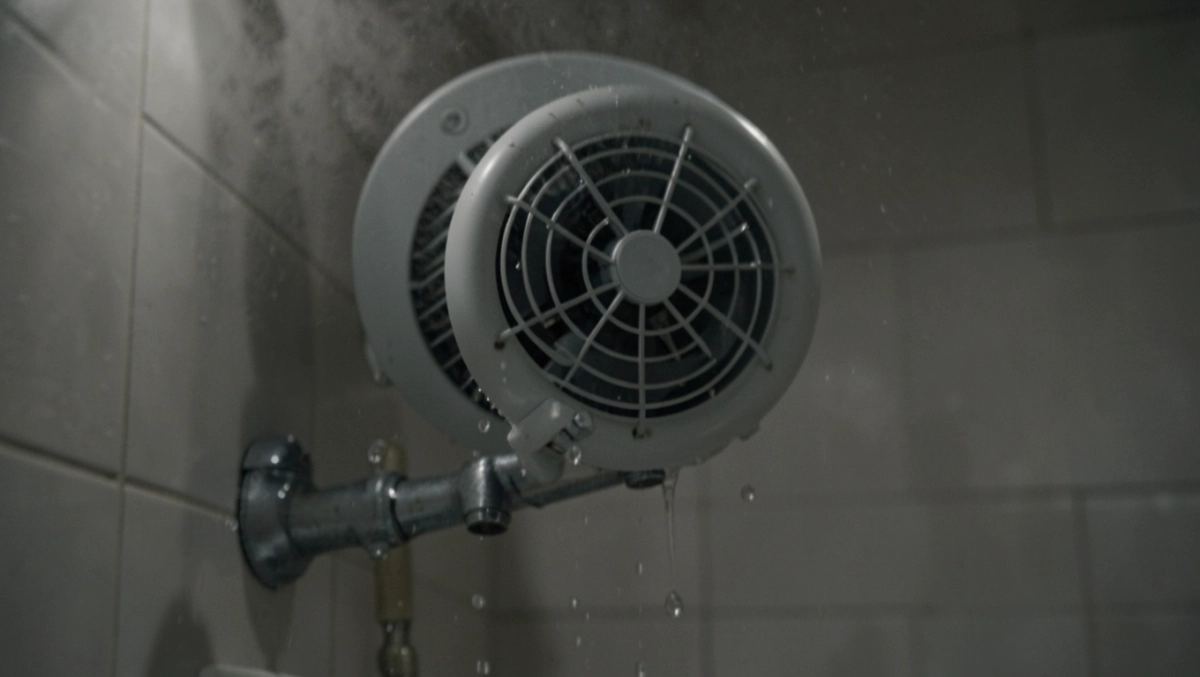

Wentylator łazienkowy nie wyłącza się, co sprawdzić

Wentylator łazienkowy nie wyłącza się po zgaszeniu światła, choć miał pracować jeszcze przez kilka minut? Najczęściej winne jest nie urządzenie, lecz sposób zasilania timera, który zamiast ciągłej fazy dostaje napięcie pojawiające się dopiero po zapaleniu żarówki. Poniższe rozpoznanie pozwoli odróżnić błąd montażowy od uszkodzonego podzespołu, a podane warianty instalacji uchronią przed skutecznym na krótką metę, lecz ryzykownym podłączeniem.

• Jak działa wentylator łazienkowy z timerem - schemat i zasada
• Podłączenie wentylatora Vents 100 MT krok po kroku
• Najczęstsze błędy przy podłączeniu timera i diagnostyka usterek
• Wentylator z czujnikiem wilgotności lub światła - alternatywa bez dodatkowego przewodu

Jak działa wentylator łazienkowy z timerem - schemat i zasada

Timer nie odlicza czasu samodzielnie, lecz potrzebuje stałego zasilania i sygnału z wyłącznika. Gdy zapalasz światło, napięcie pojawia się na zacisku LT, a elektronika uruchamia silnik oraz jednocześnie rozpoczyna odliczanie opóźnienia.

Po zgaszeniu lampy sygnał LT znika, ale wentylator nadal pobiera prąd przez zacisk L. Układ czasowy zamyka obwód zasilania silnika jeszcze przez ustawiony okres, po czym go rozwiera. Bez napięcia na L przekładnia lub układ elektroniczny nie ma energii potrzebnej do poprawnego odmierzania czasu.

W popularnych modelach zakres opóźnienia wynosi zwykle od 2 do 30 minut. Dokładna wartość zależy od wykonania, dlatego przed zmianą ustawienia sprawdź instrukcję danego urządzenia. Nie zakładaj, że pokrętło oznacza konkretną skalę, jeśli obudowa nie podaje jej w minutach.

Mechanizm można sobie wyobrazić jako dwa wejścia i jedno wyjście. LT tylko rozkazuje pracę, L podtrzymuje timer, a N zamyka obwód elektryczny. Pomylenie miejsc LT oraz L sprawia, że wentylator zachowuje się odwrotnie do zamierzonego albo pracuje bez końca.

Schemat wentylatora z timerem i wyłącznikiem

Wyłącz bezpiecznik przed otwarciem obudowy. Samo przełączenie ściennego wyłącznika nie wyłącza napięcia stałej fazy dochodzącej do wentylatora.

Podłączenie wentylatora Vents 100 MT krok po kroku

Model o średnicy 100 mm, wykonaniu z timerem, jest przewidziany do zasilania 230 V i pracy w wilgotnym pomieszczeniu. Deklarowany stopień ochrony to IP44, oznaczający ochronę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed bryzgami wody. Parametry zawsze sprawdzaj na tabliczce konkretnego egzemplarza.

Najbezpieczniejszy układ wymaga czterech żył: L, N, LT i PE. Trzy żyły biegną do wentylatora, a czwarta dochodzi z puszki do wyłącznika oświetlenia. Taki rozdział zapewnia timerowi ciągłe napięcie, a obwodowi lampy zachowuje normalne sterowanie.

Przy instalacji czteroprzewodowej stałą fazę pobierz z puszki w taki sposób, aby nie zależała od położenia łącznika. Fazę sterującą poprowadź z zacisku wyjściowego wyłącznika, a przewód neutralny połącz z N. Żyłę ochronną zawsze doprowadź do PE, nigdy do LT lub L.

Jeśli do wentylatora dochodzą tylko trzy przewody, możliwe jest wykorzystanie istniejącej żyły ochronnej jako stałej fazy, lecz tylko po stronie wentylatora i w miejscu zasilania. Drugi koniec takiego przewodu należy odłączyć od uziemionego zacisku i zaizolować, a ochronę PE doprowadzić osobno właściwą trasą.

Takie przerzucenie ochrony do roli fazy jest rozwiązaniem prowizorycznym, nie prawidłowym docelowym układem. Lepszym wyjściem jest położenie czwartej żyły, ponieważ zachowuje ciągłość przewodu ochronnego i ogranicza liczbę zagrożeń podczas przyszłych napraw.

1. Wyłącz odpowiedni wyłącznik nadprądowy, a przy starszej instalacji także główny wyłącznik prądu. Brak napięcia potwierdź próbnikiem lub miernikiem.
2. Zidentyfikuj L, N i PE. Faza jest przewodem, na którym względem N występuje około 230 V, a nie kolorem izolacji.
3. Podłącz L do zacisku L, N do zacisku N, a PE do zacisku ochronnego. Fazę z wyłącznika wprowadź na LT.
4. Załóż obudowę, włącz zasilanie i uruchom wentylator. Po zgaszeniu światła powinien pracować przez ustawiony czas.
5. Potencjometrem regulacyjnym ustaw 2-30 minut, zależnie od potrzeb. Oba końce stałej fazy oznacz w puszkach, by uniknąć późniejszego błędu.

Przed uruchomieniem sprawdź pięć elementów: napięcie 230 V na L, ciągłość N, podłączenie PE, obecność fazy sterującej LT oraz brak zwarcia między przewodami. Dopiero po tej kontroli można bezpiecznie zamknąć zaciski i włączyć zasilanie.

Najczęstsze błędy przy podłączeniu timera i diagnostyka usterek

Objaw „wentylator wyłącza się po około dwóch minutach od włączenia” wskazuje zwykle na brak stałej fazy na L. Timer dostaje krótki impuls z wyłącznika, uruchamia silnik, lecz po wyłączeniu LT traci energię i przerywa pracę minimalnym możliwym opóźnieniem.

Gdy wskaźnik napięcia świeci przy zgaszonym świetle, sprawdź zamianę L z LT. Faza sterująca i stała zostały najpewniej podłączone na odwrót. Skutkiem bywa ciągła praca urządzenia, ponieważ układ bierze LT jako zasilanie, a L traktuje jako sygnał obecny przez cały czas.

Wentylator łazienkowy nie wyłącza się także wtedy, gdy styk wyłącznika jest zwarty albo przewód sterujący został podłączony przed nim. Sam timer może mieć uszkodzony przekaźnik wyjściowy, który po wygaśnięciu sygnału nie rozłącza obwodu silnika. Wtedy pomiary potrzebne są już po stronie urządzenia.

Najprościej rozróżnić problem, obserwując napięcia podczas pracy. Pomiędzy L i N powinno być około 230 V przez cały czas, natomiast między LT i N napięcie pojawia się po zapaleniu światła i znika po jego zgaszeniu. Brak jednego z tych warunków natychmiast wskazuje właściwy fragment obwodu.

Nie używaj neonówki jako jedynego próbnika w instalacji z takim samym potencjałem po obu końcach, ponieważ może dać niejednoznaczny wynik. Miernik cyfrowy dokładniej pokaże, czy na danym przewodzie rzeczywiście występuje 230 V względem N. Dotykanie przewodów pod napięciem pozostaje ryzykowne.

W łazience ochrona przeciwporażeniowa powinna obejmować wyłącznik różnicowo-prądowy o prądzie znamionowym nie większym niż 30 mA. Wymagania dotyczące wykonania instalacji oraz doboru zabezpieczeń reguluje seria norm PN-HD 60364.

Wentylator z czujnikiem wilgotności lub światła - alternatywa bez dodatkowego przewodu

Wentylator z czujnikiem światła uruchamia się po zapaleniu lampy, lecz nie wymaga osobnego zacisku LT. W takim układzie wyłącznik przerywa obwód zasilający cały wentylator, a fotodetektor wykrywa zmianę oświetlenia dopiero po ponownym podaniu napięcia.

Czujnik wilgotności mierzy zawartość pary wodnej w powietrzu i włącza wentylację po przekroczeniu ustawionego progu. Dzięki temu urządzenie może pracować także po wyjściu z łazienki, kiedy przesuwasz ręcznik, wygasa lustro albo zamykasz drzwi. Wilgoć utrzymuje się dłużej niż bodziec z wyłącznika.

Alternatywą jest model higrostatyczny z funkcją timera. Po osiągnięciu ustawionej wilgotności względnej uruchamia silnik, a po jej spadku pracuje jeszcze przez określony czas. Taki wentylator skuteczniej ogranicza kondensację niż układ zależny wyłącznie od oświetlenia.

Wybór zależy od sposobu korzystania z łazienki. Przy osobnych włącznikach i czterech żyłach timer daje pełną kontrolę, natomiast czujnik wilgotności ogranicza przegrzanie i zbędne zużycie energii. Gdy nie można położyć dodatkowego przewodu, automatyka zintegrowana bywa bezpieczniejsza niż przerabianie ochrony na fazę.

Zanim kupisz zamiennik, porównaj średnicę kanału, wymagany wydatek powietrza, poziom hałasu, napięcie 230 V oraz stopień IP. Sam timer nie zastępuje sprawnego kanału wentylacyjnego, a opóźnienie 2-30 minut nie usunie trwałego cofania się powietrza ani zbyt małego przekroju przewodu.

Jeśli objaw pojawił się od razu po montażu, zacznij od kontroli L, N i LT. Gdy wentylator działał poprawnie przez lata, a później zaczął pracować bez przerwy, prawdopodobieństwo błędnego podłączenia jest mniejsze, lecz wzrasta podejrzenie zablokowanego styku albo zużytego przekaźnika. W razie wątpliwości skontaktuj się z elektrykiem z uprawnieniami SEP.

Źródła danych: instrukcja techniczna wentylatora 100 MT, dokumentacja zastosowanego timera, seria norm PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia oraz producenta urządzenia. Przed montażem sprawdź dokumentację dostępną na stronie producenta i bezwzględnie odłącz napięcie w obwodzie.
