Jak podłączyć wentylator łazienkowy do światła

Wilgotne powietrze po kąpieli osiada na lustrze i ścianach, a po kilku tygodniach w narożnikach pojawia się ciemny nalot. Sprzężenie wentylatora z oświetleniem rozwiązuje problem automatycznie, bez osobnego włącznika i bez ryzyka, że urządzenie zostanie włączone na cały dzień. Montaż zajmuje mniej niż godzinę, pod warunkiem że przewody zostaną poprowadzone zgodnie ze sztuką, a połączenia zabezpieczone właściwymi złączkami.

• Jak podłączyć wentylator łazienkowy do światła
• Jaki przewód do wentylatora w łazience i klasa ochronności
• Wentylator z timerem lub czujnikiem wilgoci schemat podłączenia
• Montaż wentylatora w łazience krok po kroku
• Najczęstsze błędy przy podłączaniu wentylatora
• Kiedy wezwać elektryka, a kiedy zrobić to samemu

Przed pierwszym odkręceniem obudowy trzeba wyłączyć obwód w rozdzielnicy i sprawdzić miernikiem, czy napięcie faktycznie zniknęło. Suche dłonie, rękawice elektroizolacyjne oraz izolowane podłoże to absolutne minimum, nie kwestia nadgorliwości. Jeśli w ścianie widnieje aluminium, brak PE lub instalacja jest w stanie technicznym budzącym wątpliwości, lepiej od razu wezwać elektryka z uprawnieniami SEP niż improwizować.

Lista narzędzi potrzebnych do pracy wygląda skromnie, ale każdy element pełni konkretną funkcję:

• miernik napięcia do weryfikacji fazy,
• ściągacz izolacji zamiast noża, by nie naciąć żyły,
• złączki Wago 221 lub kostki śrubowe,
• wiertarka z koronką dopasowaną do średnicy kanału,
• kołki rozporowe do montażu obudowy,
• przewód YDYp 3×1,5 mm² lub 4×1,5 mm² w zależności od wariantu,
• taśma izolacyjna jako zabezpieczenie pomocnicze.

Sam wentylator powinien trafić do strefy 2 lub 3 łazienki, czyli co najmniej 60 cm od krawędzi wanny lub prysznica, ponieważ mgiełka wodna i skropliny potrafią dostać się nawet w miejsca pozornie suche. Norma PN-HD 60364-7-701 dzieli łazienkę na strefy 0, 1, 2 i 3, a urządzenia elektryczne muszą mieć klasę ochronności adekwatną do odległości od źródła wody. Wybór strefy wyklucza montowanie wentylatora 230 V bezpośrednio nad wanną, nawet jeśli producent deklaruje klasę IPX4.

Uwaga: praca przy napięciu 230 V bez wyłączonego bezpiecznika to najczęstsza przyczyna porażeń podczas domowych remontów. Miernik kosztuje kilkadziesiąt złotych, a życie tylko jedno.

Jaki przewód do wentylatora w łazience i klasa ochronności

Klasa ochronności wentylatora determinuje liczbę żył w przewodzie, a ta przekłada się na realny koszt i czas montażu. Klasa II oznacza podwójną izolację i brak zacisku uziemiającego, więc wystarczą dwa lub trzy przewody. Klasa I wymaga żyły ochronnej PE, ponieważ obudowa mogłaby znaleźć się pod napięciem w razie uszkodzenia izolacji wewnętrznej. Różnica wydaje się drobna, ale w praktyce oznacza dodatkowy punkt podłączenia w kostce i konieczność sprawdzenia ciągłości PE w całej instalacji.

Przekrój 1,5 mm² dla obwodu wentylatora o mocy do około 50 W jest wystarczający, ponieważ spadek napięcia na krótkim odcinku od sufitu do otworu wentylacyjnego nie przekracza dopuszczalnych 3%. Przewód YDYp 3×1,5 mm² jest standardem dla urządzeń II klasy bez timera, a YDYp 4×1,5 mm² pojawia się tam, gdzie potrzebna jest dodatkowa żyła LT do sterowania czasowego. Cieńszy przewód 2×1,5 mm² stosuje się wyłącznie w modelach z podwójną izolacją i pojedynczym sterowaniem.

Wskazówka: zanim kupisz przewód, zmierz odległość od puszki przy lampie do otworu wentylacyjnego i dodaj 30 cm zapasu na każdym końcu. Lepiej mieć nadmiar niż brakować żyły przy montażu obudowy.

Porównanie najczęściej spotykanych konfiguracji ułatwia wybór konkretnego modelu. Tabela uwzględnia typowe urządzenia dostępne w marketach i sklepach z elektroniką, bez wskazywania marek.

Kiedy unikać danego rozwiązania? Klasa II nie sprawdzi się w instalacji, gdzie brak przewodu PE w puszce przy lampie, bo nie da się poprawnie uziemić urządzenia. Klasa I bez sprawdzonego PE jest groźna, ponieważ w razie awarii napięcie pojawi się na obudowie. Timer wymaga stałej fazy L, a to oznacza wymianę włącznika pojedynczego na podwójny albo pociągnięcie dodatkowego przewodu z rozdzielnicy, co w bloku z wielkiej płyty bywa kłopotliwe.

Wentylator z timerem lub czujnikiem wilgoci schemat podłączenia

Timer w wentylatorze łazienkowym wydłuża pracę o ustawiony czas, zwykle od 2 do 30 minut, dzięki czemu wentylacja działa jeszcze po wyjściu z kabiny. Żyła LT, nazywana też fazą sterującą, podaje napięcie z włącznika światła, natomiast faza L pozostaje zasilana przez cały czas z rozdzielnicy. Bez tego rozróżnienia urządzenie uruchomi się na ułamek sekundy lub w ogóle nie wystartuje, bo jego wewnętrzny moduł elektroniczny potrzebuje stałego zasilania do podtrzymania pracy zegara.

Schemat podłączenia w najprostszej wersji obejmuje cztery punkty: L (stała faza z rozdzielnicy), LT (faza z włącznika światła), N (zero wspólne dla lampy i wentylatora) oraz opcjonalnie PE dla I klasy. Lampę podłącza się standardowo pod LT i N, a wentylator pod L, LT, N i ewentualnie PE, przy czym LT uruchamia zarówno żarówkę, jak i timer w jednym momencie. Po zgaszeniu światła wentylator kontynuuje pracę aż do upływu nastawionego czasu.

Wskazówka: jeśli w puszce przy lampie brakuje stałej fazy L, można ją pobrać z sąsiedniej puszki lub bezpośrednio z rozdzielnicy nowym przewodem YDYp 3×1,5 mm² poprowadzonym w ścianie. To najczystsze rozwiązanie pod względem bezpieczeństwa.

Czujnik wilgoci działa podobnie jak timer, ale uruchamia wentylator na podstawie pomiaru wilgotności względnej, zwykle od 60 do 90%. Próg zadziałania ustawia się potencjometrem na obudowie, a po spadku wilgotności poniżej progu urządzenie wyłącza się automatycznie. Podłączenie elektryczne pozostaje identyczne jak w timerze: stałe L, sterujące LT ze włącznika, N wspólne oraz PE dla klasy I. W praktyce czujnik wilgoci zużywa nieco więcej energii w trybie czuwania, bo cały czas mierzy opór higroskopijnego sensora, ale różnica sięga ułamków wata na dobę.

Wentylatora z timerem nie powinno się montować w łazience bez wentylacji grawitacyjnej, bo przy zatkanej kratce timer tylko pompuje to samo powietrze w obiegu zamkniętym. Nie warto go też stawiać w kabinie bez brodzika, gdzie woda chlapie się na sufit i może zalać elektronikę, nawet przy IPX4. Wreszcie model z czujnikiem wilgoci w małej toalecie bez okna potrafi uruchamiać się kilka razy dziennie, co generuje słyszalny szum i skraca żywotność łożysk, więc lepiej tam postawić timer z krótkim czasem opóźnienia.

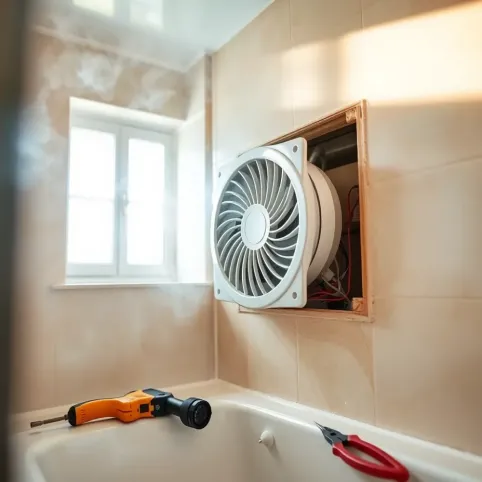

Montaż wentylatora w łazience krok po kroku

Siedem etapów montażu wynika z fizycznego przebiegu pracy, nie z arbitralnego podziału. Każdy kolejny krok korzysta z rezultatu poprzedniego, a pominięcie któregokolwiek przekłada się na problemy przy uruchomieniu lub eksploatacji.

Krok 1: Znajdź puszkę przy lampie. Najczęściej mieści się pod sufitem, nad włącznikiem światła, w formie płytkiej puszki rozgałęźnej osadzonej w stropie lub ścianie. Zdejmuj pokrywę, fotografuj układ przewodów telefonem, żeby po montażu wrócić do pierwotnej konfiguracji. To nawyk, który ratuje przed godzinami szukania, który kabel był który.

Krok 2: Zidentyfikuj żyły. L ma najczęściej izolację brązową lub czarną, N niebieską, a PE żółto-zieloną. Miernikiem w trybie pomiaru napięcia AC sprawdź, na której żyle pojawia się 230 V względem PE przy włączonym świetle. Uwaga: w starszych budynkach kolory bywają złamane konwencji, dlatego miernik jest rozstrzygający.

Krok 3: Poprowadź przewód do otworu wentylacyjnego. Najkrótszą trasą, zawsze w peszelu lub rurce instalacyjnej, prostopadle lub równolegle do ścian, bez ostrych zagięć. Peszel chroni przewód przed uszkodzeniami mechanicznymi i pozwala w razie potrzeby wymienić go bez kucia ściany.

Krok 4: Podłącz równolegle do lampy. L i N łączysz w puszcze razem z zasilaniem lampy, a dodatkową LT (jeśli jest) podłączasz do żyły wychodzącej z włącznika. Równoległe oznacza, że wentylator dostaje napięcie z tej samej pary L i N co lampa, a nie jest wpięty szeregowo za nią. Szeregowe podłączenie powoduje, że napięcie na lampie spada, a wentylator nie osiąga pełnej prędkości.

Krok 5: Zabezpiecz złączkami Wago lub kostkami. Złączka Wago 221 na trzy lub pięć przewodów pozwala szybko i pewnie połączyć żyły bez skręcania i lutowania. Skręcanie gołych drutów bez złączki to proszenie się o korozję, iskrzenie i grzanie w miejscu styku, a w skrajnych przypadkach o pożar. Każde połączenie powinno być mechanicznie pewne i galwanicznie czyste.

Krok 6: Zamontuj obudowę wentylatora. Wkręty w kołki rozporowe 6 mm, wypoziomowanie, dokręcenie, zaślepienie kanału wentylacyjnego siatką lub kratką przeciwwlotową. Sprawdź, czy łopatki nie ocierają o obudowę przy pierwszym uruchomieniu, bo wibracje szybko zniszczą łożyska.

Krok 7: Włącz zasilanie i przetestuj. Włącz bezpiecznik, zapal światło, posłuchaj, czy wentylator ruszył. W modelu z timerem zgaś światło i odczekaj nastawiony czas, sprawdzając, czy urządzenie wyłączyło się automatycznie. Pomiar napięcia na zaciskach wentylatora powinien pokazywać 230 V, a rezystancja izolacji mierzona megaomomierzem co najmniej 0,5 MΩ.

Realny czas pracy dla łazienki o powierzchni 5 m² wynosi od 40 do 90 minut, łącznie z przygotowaniem narzędzi. Przykładowy kosztorys przy wentylatorze II klasy z timerem wygląda tak: urządzenie około 140 zł, przewód YDYp 3×1,5 mm² około 15 zł, złączki Wago około 10 zł, kołki i wkręty około 5 zł, łącznie około 170 zł. W wariancie oszczędnym bez timera kwota spada do 140 zł, a w wariancie rozszerzonym z czujnikiem wilgoci i I klasą ochronności rośnie do 300 zł.

Najczęstsze błędy przy podłączaniu wentylatora

Pomyłki w podłączeniu wynikają zwykle z pośpiechu i pominięcia pomiarów, nie z braku wiedzy teoretycznej. Poniższa lista powstała z obserwacji typowych usterek zgłaszanych przez użytkowników, dlatego każdy punkt zawiera nie tylko opis błędu, ale i krótkie wyjaśnienie skutków.

Szeregowe podłączenie zamiast równoległego. Wentylator wpięty za lampą w jednym obwodzie powoduje spadek napięcia na żarówce i jednocześnie obniża wydajność wentylatora. Efekt: ciemniejsze światło i słaby ciąg, a w skrajnych przypadkach migotanie żarówki LED.

Skręcanie przewodów bez złączki. Skręt bez złączki luzuje się pod wpływem cyklicznego grzania i stygnięcia, generuje iskrzenie i rezystancję przejścia, która po kilku miesiącach potrafi rozgrzać puszkę do 70-80°C. To najprostsza droga do stopienia izolacji i zwarcia.

Praca pod napięciem. Wyłączenie bezpiecznika i weryfikacja miernikiem to jedyne bezpieczne podejście. Samo przekręcenie włącznika w pozycję wyłączoną nie odcina fazy w puszce, bo przewód nadal może być pod napięciem.

Pomylenie L z N. W wentylatorze bez polaryzacji różnica bywa niewidoczna, ale w modelach z timerem lub czujnikiem pomylenie skutkuje brakiem reakcji na włącznik albo ciągłą pracą. Prawidłowa polaryzacja wynika z projektu wewnętrznego obwodu elektronicznego, nie z kaprysu producenta.

Brak PE w instalacji klasy I. Jeśli obudowa wentylatora I klasy nie ma połączenia z uziomem, pierwsze przebicie wewnętrzne zamyka obwód przez ciało użytkownika. PE nie jest opcją, lecz obowiązkowym elementem bezpieczeństwa w I klasie.

Uwaga: brak ciągłości PE można zweryfikować omomierzem między zaciskiem PE w gnieździe wentylatora a szyną PE w rozdzielnicy. Rezystancja powinna być bliska zeru, a w żadnym wypadku nie większa niż kilka omów.

Kiedy wezwać elektryka, a kiedy zrobić to samemu

Granica kompetencji przebiega tam, gdzie kończy się prosty obwód oświetleniowy, a zaczyna konieczność ingerencji w rozdzielnicę, szynę PE lub układ zabezpieczeń. Jeśli instalacja w mieszkaniu jest w systemie TN-C, gdzie PE i N łączą się w jednym przewodzie PEN, samodzielne wprowadzanie dodatkowego PE do wentylatora I klasy wymaga przebudowy instalacji i nie powinno być wykonywane bez uprawnień SEP.

Wentylator II klasy z timerem w układzie TN-S, gdzie puszka przy lampie ma pełny zestaw L, N i PE, oraz w odległości do 3 m od rozdzielnicy, można podłączyć samodzielnie, jeśli ma się podstawowe doświadczenie z miernikiem i ściągaczem izolacji. Wezwanie elektryka w takiej sytuacji to kwestia komfortu, nie konieczności. Koszt usługi waha się od 150 do 300 zł w zależności od regionu, a czas pracy od 30 do 60 minut.

Samodzielny montaż jest rozsądny wtedy, gdy:

• instalacja ma wyraźne oznaczenia kolorystyczne L, N, PE,
• obwód jest zabezpieczony wyłącznikiem nadprądowym o wartości do 16 A,
• w ścianie nie biegną inne przewody, których trasy nie da się ustalić,
• wentylator ma II klasę ochronności i nie wymaga PE.

Wezwanie fachowca jest obowiązkowe, gdy:

• brak PE przy I klasie ochronności,
• rozdzielnica wymaga modernizacji lub montażu dodatkowego zabezpieczenia,
• w łazience obowiązuje układ TN-C bezmodernizowany do TN-S,
• planowany jest montaż wentylatora w strefie 1, na przykład w kabinie prysznicowej.

Łączenie wentylatora łazienkowego ze światłem to najprostszy sposób na automatyczną wentylację bez dodatkowych przełączników i bez ryzyka pozostawienia urządzenia włączonego na cały dzień. Prawidłowe podłączenie opiera się na równoległym połączeniu L i N, dodaniu żyły sterującej LT w modelach z timerem oraz uziemieniu PE w klasie I. Całość prac zajmuje od 40 do 90 minut, a koszt materiałów rzadko przekracza 200 zł przy wariancie z timerem II klasy.

Najważniejsze zasady bezpieczeństwa pozostają niezmienne: wyłączony bezpiecznik, miernik jako jedyny arbiter braku napięcia, suche dłonie i izolowane podłoże. Po zakończeniu montażu warto zmierzyć rezystancję izolacji i sprawdzić kierunek obrotów wirnika, a następnie ustawić czas timera na 5-15 minut, czyli wystarczająco długo, by usunąć wilgoć, lecz zbyt krótko, by generować zbędny hałas.

Dobór przewodu YDYp 3×1,5 mm² lub 4×1,5 mm² zależy od liczby żył sterujących, a klasa ochronności II lub I decyduje o konieczności podłączenia PE. Wentylator powinien trafić do strefy 2 lub 3 łazienki zgodnie z normą PN-HD 60364-7-701, w odległości co najmniej 60 cm od wanny lub strefy prysznica. Spełnienie tych warunków gwarantuje skuteczną wentylację, brak pleśni i bezpieczeństwo użytkowania na lata.

Źródła danych i norm:

• Polska Norma PN-HD 60364-7-701 instalacje elektryczne niskiego napięcia, pomieszczenia z wanną lub prysznicem, podział na strefy 0, 1, 2, 3.
• Polska Norma PN-EN 60335-2-80 bezpieczeństwo urządzeń domowego użytku, wymagania szczegółowe dla wentylatorów.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), § 57, § 148 wentylacja pomieszczeń mieszkalnych.
• Katalogi i karty techniczne producentów wentylatorów łazienkowych dostępne w sklepach z elektroniką i marketach budowlanych (parametry techniczne: moc, wydajność, poziom hałasu, klasa ochronności).
