Jak podłączyć wentylator z czujnikiem wilgotności Awenta

Zaparowane lustro po kąpieli, mokre kafle, grzyb w narożniku sufitu - to znak, że wentylacja nie nadąża. Sam wentylator łazienkowy z czujnikiem wilgotności potrafi rozwiązać ten problem, ale jego podłączenie elektryczne bywa zagadką nawet dla osób pewnych siebie w domowych remontach. Różnica między modelem z timerem a higrostatem, dodatkowy przewód sterujący, strefy ochronne IP w łazience - to wszystko trzeba ułożyć w głowie, zanim sięgnie się po śrubokręt.

• Schemat podłączenia wentylatora Awenta z higrostatem i timerem
• Jakie przewody sterujące do wentylatora łazienkowego z czujnikiem wilgoci
• Bezpieczny montaż wentylatora w łazience z czujnikiem wilgotności

Schemat podłączenia wentylatora Awenta z higrostatem i timerem

Higrostat i timer to dwa różne sposoby sterowania tym samym silnikiem, dlatego warto rozróżnić je przed podłączeniem. Higrostat reaguje na wilgotność względną w łazience - gdy przekroczy ustawiony próg (zwykle 60-90% RH), zamyka obwód i uruchamia wentylator. Timer działa inaczej: odlicza czas pracy po wyłączeniu światła albo po spadku wilgotności, dzięki czemu łazienka zostaje dosuszona powietrzem z wnętrza kanału, a nie mokrą parą z kaloryfera.

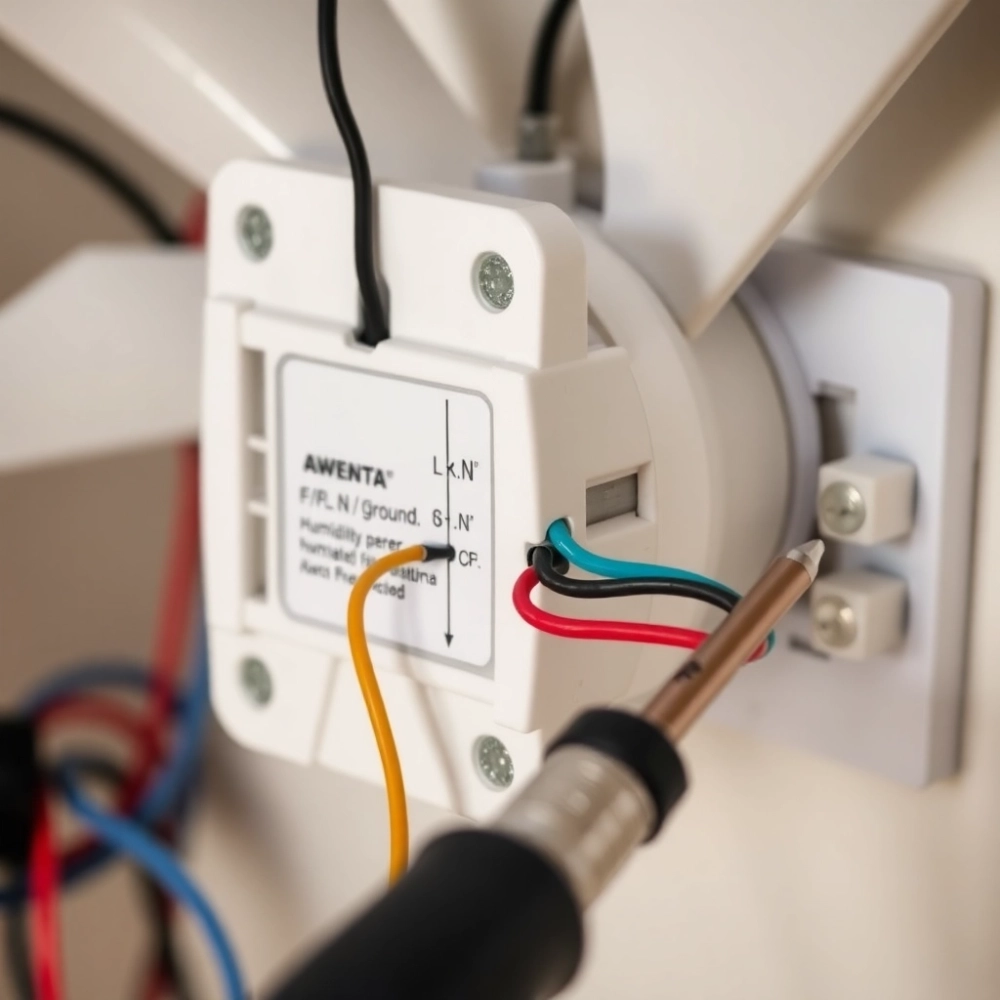

Modele Awenta z oznaczeniem HT łączą obie funkcje. Na listwie zaciskowej znajdziesz pięć złączy: L (faza zasilająca), N (neutralny), LT (faza po wyjściu z timera), LS (faza po wyjściu z higrostatu) oraz uziemienie. Stałe L i N podłączasz do obwodu wentylatora niezależnie od tego, czy wentylator ma czujnik, czy nie - to zasilanie, bez którego silnik nie ruszy.

Tu zaczyna się sedno schematu. Jeśli wentylator ma się uruchamiać razem ze światłem, przewód z włącznika oświetlenia podłączasz do zacisku LT. Gdy chcesz, by reagował wyłącznie na wilgoć, ten sam przewód wpinasz w LS, a sam higrostat decyduje o włączeniu. W praktyce najczęściej stosuje się połączenie LT+LS zmostkowane, bo wtedy wystarczy jedna linia sterująca z włącznika, a higrostat dołącza się automatycznie w razie potrzeby.

Zaciski są opisane na naklejce przy listwie oraz w instrukcji - warto je porównać, bo oznaczenia różnią się między seriami. Niektóre starsze modele stosują skróty S (sensor) zamiast LS oraz T (timer) zamiast LT. Pomyłka między nimi sprawi, że wentylator włączy się w losowych momentach albo nie wyłączy się przez kilka godzin po kąpieli.

Timer ustawiasz potencjometrem na obudowie - czas opóźnienia wyłączenia od 1 do 25 minut, próg wilgotności od 40 do 95% RH. Potencjometr to małe pokrętło z nacięciem na śrubokręt płaski; obrót w prawo zwiększa wartość. Po pierwszym uruchomieniu warto odczekać pełen cykl, bo higrostat potrzebuje 20-40 sekund na stabilizację odczytu w zamkniętej obudowie.

Jakie przewody sterujące do wentylatora łazienkowego z czujnikiem wilgoci

Wentylator z higrostatem potrzebuje trzech żył: fazy, neutralnego i sterującego. W nowych instalacjach prowadzonych peszelem stosuje się przewód YDYp 3×1,5 mm², bo 1,5 mm² to absolutne minimum dla obwodów oświetleniowych wg normy PN-HD 60364. Dla samego wentylatora o mocy do 30 W taka średnica w zupełności wystarczy - gęstość prądu nie przekracza wtedy 4 A/mm², co daje spory zapas termiczny.

Jeśli w ścianie jest już peszel po starym wentylatorze, możesz dorzucić dodatkową żyłę YDY 1,5 mm² osobno. Lepiej unikać skręcania kilku cienkich drutów na siłę - każde zagięcie to potencjalne miejsce przegrzania pod obciążeniem. Gdy brakuje miejsca w peszelu, rozsądniejszym wyjściem bywa wymiana całego odcinka od rozdzielni do puszki przy wentylatorze.

Przewód sterujący musi być identyfikowany kolorem. Fazę oznaczamy brązowym lub czarnym, neutralny niebieskim, a sterujący najczęściej czerwonym albo żółto-zielonym, choć ten ostatni rezerwujemy dla uziemienia ochronnego PE. Pomylenie PE z przewodem sterującym to częsty błąd amatorów - kończy się brakiem reakcji higrostatu, bo potencjał odniesienia jest wówczas nieprawidłowy.

W łazienkach z instalacją TN-S stosuje się oddzielny przewód ochronny PE. Wentylator Awenta ma zacisk uziemienia na listwie - nie wolno go pomijać, nawet jeśli obudowa wygląda na plastikową. Elementy metalowe kratki i śruby mocujące bywają przewodzące, a prąd upływowy w wilgotnym środowisku potrafi pojawić się tam, gdzie nikt się go nie spodziewa.

W peszelach prowadzonych w strefach mokrych wybiera się przewody z izolacją 450/750 V odporną na wilgoć, oznaczone symbolem YKY lub YDYżo. Izolacja PVC w warunkach stałej kondensacji pary wodnej twardnieje po 8-12 latach i pęka przy zgięciu - dlatego w kanałach wentylacyjnych warto sięgnąć po przewody z polietylenu usieciowanego XLPE, droższe, ale o dwukrotnie dłuższej żywotności.

Bezpieczny montaż wentylatora w łazience z czujnikiem wilgotności

Norma IEC 60364-7-701 dzieli łazienkę na cztery strefy ochronne. Strefa 0 to wnętrze wanny i brodzika, 1 to ściany nad nimi do wysokości 2,25 m, 2 to pas 60 cm wokół strefy 1, a 3 obejmuje kolejne 2,4 m. Wentylator osiowy montuje się najczęściej w strefie 2 lub 3 - z dala od głowicy prysznica - i dlatego wymaga klasy ochrony co najmniej IPX4, czyli odporności na bryzgi wody z każdego kierunku.

Przed przykręceniem obudowy sprawdź drożność kanału wentylacyjnego. Kartka A4 przyłożona do kratki powinna delikatnie przylegać pod wpływem ciągu - jeśli odpada, kanał jest zatkany albo za długi, a wentylator nie pomoże. W blokach z wielkiej płyty kanały bywają zwężone przez remonty sąsiadów; w takiej sytuacji skuteczniejszy okaże się model z silnikiem o większym sprężu (40-60 Pa) niż ciche 20-watowe urządzenie.

Połączenia elektryczne wykonuj przy wyłączonym napięciu w rozdzielni. Bezpiecznik obwodu wentylatora oznacz i wykręć, a nie tylko przełącz wyłącznik nadprądowy - mechanizm w skrzynce bywa wadliwy. Napięcie sprawdź próbnikiem dwubiegunowym, bo jednobiegunowy pokazuje jedynie obecność fazy względem ziemi, co przy zerwaniu neutralnego daje fałszywe poczucie bezpieczeństwa.

Miejsce montażu dobierz z głową, nie estetyką. Wentylator powinien być jak najdalej od drzwi, najlepiej naprzeciwko wejścia, by strumień powietrza omijał całe pomieszczenie. Sufit podwieszany z płyt g-k ułatwia prowadzenie peszela, ale zabiera 8-12 cm wysokości; w niskich łazienkach lepszy bywa montaż na ścianie bocznej, 30 cm pod sufitem.

Po podłączeniu włącz zasilanie i przetestuj oba tryby. Włączenie światła powinno uruchomić wentylator z 1-2-sekundowym opóźnieniem (czas na rozruch timera), a jego wyłączenie powinno zostawić silnik pracujący przez ustawiony czas opóźnienia. Higrostat symulujesz mokrą ściereczką przy kratce - jeśli silnik ruszy w ciągu 30 sekund, czujnik działa prawidłowo.

Na koniec sprawdź szczelność obudowy - kratka zewnętrzna powinna przylegać do ściany, a pianka uszczelniająca (dołączana zwykle do zestawu) tworzyć ciągły pierścień. Nieszczelności boczne zasysają kurz z sufitu i po kilku miesiącach zostawiają szare smugi na kaflach - kosmetyka łatwa do usunięcia, ale świadcząca o niestarannym montażu.

Zanim włączysz korki, otwórz okno i przewietrz łazienkę - świeże powietrze wyrówna ciśnienie i od razu pokaże, czy wentylator ma wystarczający ciąg. Gdyby po tygodniu użytkowania lustro nadal parowało, podnieś próg higrostatu o 5% RH i wydłuż czas opóźnienia timera o 3 minuty; takie dostrojenie daje lepszy efekt niż wymiana urządzenia na mocniejsze.
