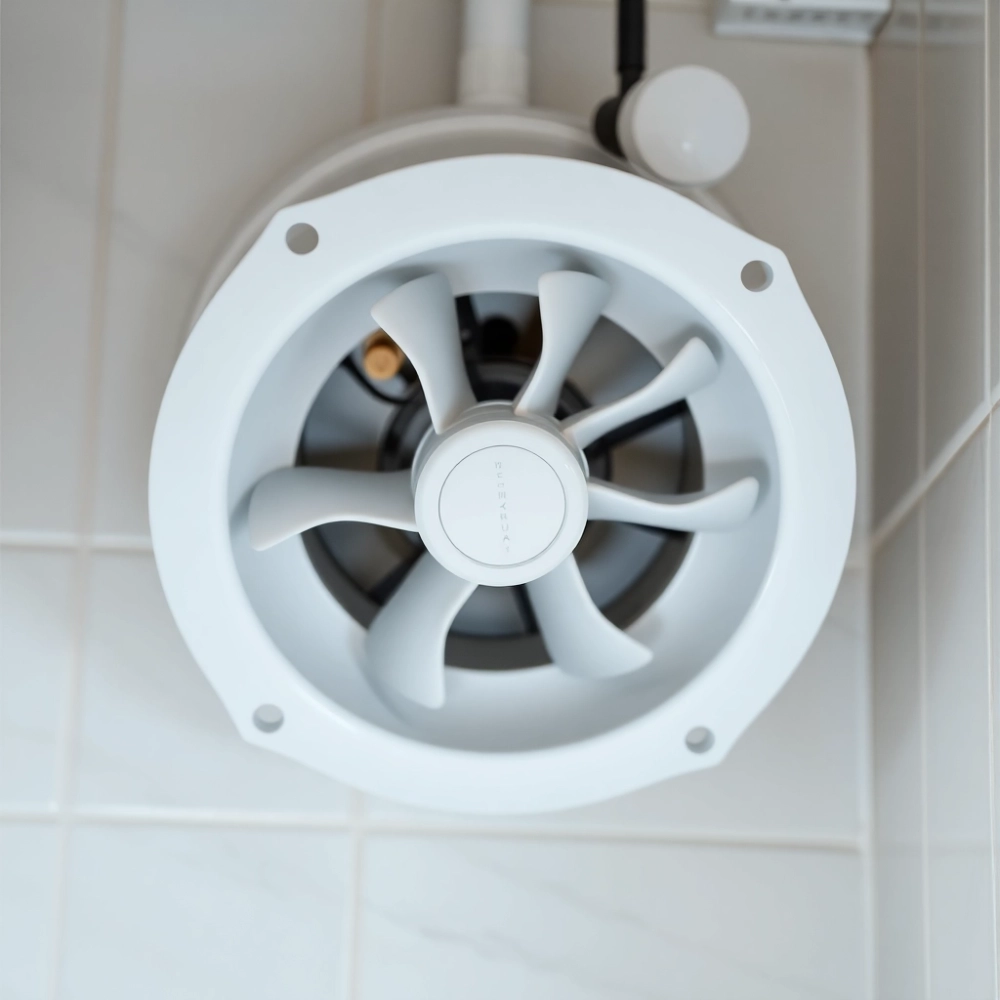

Wentylator łazienkowy z czujnikiem wilgotności ustawiony raz, działa latami
Pierwsza czarna kropka pojawia się zwykle w narożniku kabiny prysznica, czasem przy suficie nad wanną. Wilgoć po remoncie potrafi zadomowić się w fugach w trzy tygodnie, a jej zapach przypomina o sobie rankiem, gdy okno już zamknięte. Wentylator łazienkowy z czujnikiem wilgotności rozwiązuje problem ciszej niż wyciąg kuchenny i precyzyjniej niż uchylone okno, bo reaguje na parę, a nie na Twoją pamięć o wietrzeniu.
- Podłączenie wentylatora z higrostatem do instalacji 230 V
- Wentylator łazienkowy z higrostatem schemat i kolory przewodów
- Regulacja progu wilgotności i timera w wentylatorze łazienkowym
- Test uruchomienia i najczęstsze usterki wentylatora z czujnikiem wilgoci
Podłączenie wentylatora z higrostatem do instalacji 230 V
Zanim dotkniesz przewodu, odłącz napięcie w rozdzielnicy i sprawdź próbnikiem, czy faktycznie zniknęło. To nie przesada: 230 V zabija szybciej niż zdążysz pomyśleć o błędzie. Do łazienki prowadź przewód YDYp 3x1,5 mm² w izolacji odpornej na wilgoć, a cały obwód zabezpiecz wyłącznikiem różnicowoprądowym 30 mA, bo to wymóg normy PN-HD 60364-7-701 dotyczącej pomieszczeń mokrych.
Korpus wentylatora mocujesz w otworze wentylacyjnym lub w króćcu przyściennym, pamiętając o strefach. Strefa 0 obejmuje wnętrze wanny i brodzika, strefa 1 sięga do 2,25 m nad podłogą w obrębie wanny, strefa 2 rozciąga się na 0,6 m wokół niej. Urządzenie powinno pracować poza strefą 0 i 1, więc zamontuj je wysoko, minimum 2,3 m nad posadzką i co najmniej 30 mm od sufitu, żeby obudowa nie ograniczała przepływu.
Przewód zasilający wprowadź od strony, w której planujesz kostkę zaciskową. Po zdjęciu pokrywy zobaczysz zaciski oznaczone literami: L (faza), N (neutralny), LT (sterowanie). W starszych instalacjach, gdzie kolory nie odpowiadają dzisiejszym standardom, zawsze identyfikuj przewody próbnikiem, a nie na ślepo wierząc izolacji.
Trzy warianty podłączenia
| Wariant | Ilość żył | Sterowanie | Kiedy stosować |
|---|---|---|---|
| A | 3 (L, N, LT) | pełna automatyka higrostatu i timera | nowa instalacja lub remont z wymianą przewodu |
| B | 2 (L, N) + wyłącznik | ręczne uruchomienie, higrostat działa po włączeniu | brak trzeciej żyły, akceptujesz półautomat |
| C | 2 (L, N) + połącznik sznurkowy | manualne włączenie, brak higrostatu | gdy higrostat ma działać jako opcja, a nie wymóg |
Wariant A daje pełnię możliwości: higrostat włącza wentylator po przekroczeniu progu, a timer wyłącza go z opóźnieniem od 1 do 30 minut. LT pełni funkcję fazy sterującej, podawanej z wyłącznika świecznikowego albo poprzez czujnik ruchu.
Wentylator łazienkowy z higrostatem schemat i kolory przewodów
Kolory przewodów w Polsce są uregulowane normą PN-EN 60446. Brązowy lub czarny to faza, niebieski to neutralny, żółto-zielony to ochronny. Czwarta żyła sterująca, dawniej oznaczana czarnym lub szarym, bywa mylona z fazą, dlatego oznacz ją taśmą izolacyjną po obu stronach, jeśli kolor się powtarza.
Uwaga: w mieszkaniach z lat 70. i 80. kolorystyka bywa inna. Czarny przewód dawniej pełnił rolę neutralnego, a nie fazowego. Zawsze sprawdzaj próbnikiem napięcie przed podłączeniem, nie polegaj wyłącznie na kolorze izolacji.
Schemat podłączenia w wariancie A wygląda następująco: faza z wyłącznika trafia na zacisk L wentylatora, równolegle mostkowany z LT. Neutralny idzie prosto do N. Jeśli wentylator ma zacisk uziemienia, podłącz żółto-zielony do niego, a drugi koniec do szyny PE w rozdzielnicy. Brak uziemienia w starszych instalacjach nie zwalnia z obowiązku jego doprowadzenia, jeśli obudowa jest metalowa.
W wariancie B wyłącznik świecznikowy przerywa fazę przed L, a LT mostkujesz z L wewnątrz obudowy. Dzięki temu higrostat budzi wentylator tylko wtedy, gdy ktoś włączy światło lub wentylator ręcznie. W wariancie C rezygnujesz z higrostatu i używasz wyłącznika pociąganego, co ma sens przy tanich urządzeniach bez sensora.
Identyfikacja zacisków w praktyce
- L zasilanie fazowe 230 V
- N przewód neutralny, napięcie względem ziemi bliskie 0 V
- LT faza sterująca, podawana z wyłącznika lub czujnika
- PE uziemienie ochronne, wymagane dla obudów metalowych
Podłączenie wentylatora łazienkowego z higrostatem do instalacji trzyżyłowej zajmuje około 20 minut, o ile przewody są już ułożone. Bez przygotowanej linii sterującej przeróbka wymaga kucia ściany albo prowadzenia przewodu w listwie przypodłogowej, co warto zaplanować przed układaniem płytek.
Regulacja progu wilgotności i timera w wentylatorze łazienkowym
Większość modeli ma potencjometry lub mikroprzełączniki ukryte pod pokrywą dekoracyjną. Pokręcając nimi, ustawiasz próg wilgotności, zwykle w zakresie 40-90% RH, oraz czas wybiegu od 1 do 30 minut. Niższy próg oznacza częstszą pracę, wyższy pozwala oszczędzać energię, ale reaguje z opóźnieniem.
Próg wilgotności dobierasz do typowej wilgotności w łazience po kąpieli. Para z prysznica podnosi wilgotność do 70-80% RH w ciągu 10 minut. Ustawienie higrostatu na 60-65% RH wyłapie ją szybko i wyłączy wentylator po usunięciu nadmiaru pary. Ustawienie powyżej 75% RH sprawdzi się w łazienkach z wentylacją grawitacyjną, bo higrostat zadziała dopiero, gdy grawitacja przestaje wyrabiać.
Podpowiedź: timer ustawiaj na czas potrzebny do wysuszenia powietrza, a nie na stałą wartość. Przy wydajności 100 m³/h w łazience 8 m² wystarczą 3-5 minut po zakończeniu kąpieli, żeby wilgotność spadła poniżej progu.
Kalibracja czujnika polega na ustawieniu wartości nominalnej przy znanej wilgotności. W łazienkach bez okna łatwo o przekłamania, bo higrostat mierzy wilgotność w punkcie, nie w całym pomieszczeniu. Dlatego wentylator montuj w odległości co najmniej 30 cm od narożnika, z dala od bezpośredniego strumienia pary, żeby nie fałszować odczytu.
W modelach z wyświetlaczem LCD regulacja odbywa się przez menu serwisowe. Kod wejścia bywa opisany w instrukcji producenta. W tańszych konstrukcjach regulacja sprowadza się do pokręcenia potencjometru wkrętakiem precyzyjnym o ćwierć obrotu w lewo lub prawo, a każdy skok zmienia próg o 5% RH.
Wpływ ustawień na rachunek za prąd
| Próg RH | Timer (min) | Cykli dziennie | Pobór energii (kWh/mies.) | |
|---|---|---|---|---|
| 50% | 15 | 8-12 | 2,5-4,0 | wysoka skuteczność, wyższy koszt |
| 65% | 8 | 4-6 | 1,2-2,0 | optymalny balans |
| 80% | 3 | 1-2 | 0,3-0,6 | minimalna praca, ryzyko zaparowanych luster |
Dane oparte na modelu o mocy 15 W i wydajności 100 m³/h. Rzeczywisty pobór zależy od klasy energetycznej silnika i oporu instalacji.
Test uruchomienia i najczęstsze usterki wentylatora z czujnikiem wilgoci
Po podłączeniu włącz bezpiecznik i poczekaj minutę, aż higrostat się zainicjuje. Pierwszy test to dmuchnięcie w stronę czujnika lub wstrząśnięcie mokrą ściereczką w jego pobliżu. Jeśli wirnik ruszył, higrostat widzi zmianę wilgotności. Brak reakcji oznacza najczęściej odwróconą polaryzację lub uszkodzony sensor.
Drugi test to sprawdzenie timera. Po odcięciu źródła pary wentylator powinien pracować jeszcze przez ustawiony czas. Jeśli zatrzymuje się natychmiast, timer jest źle skalibrowany albo faza sterująca jest podawana w sposób ciągły zamiast impulsowy. Trzeci test polega na wyłączeniu wyłącznika świecznikowego i obserwacji: wentylator łazienkowy z higrostatem powinien wtedy milczeć, jeśli higrostat też nie odnotował wzrostu wilgotności.
Uwaga: jeśli po włączeniu wyłącznika światła wentylator startuje z opóźnieniem dłuższym niż 30 sekund, sprawdź poprawność mostkowania L i LT. Odwrócona kolejność mostku powoduje, że higrostat czeka na impuls, którego nie dostaje.
Najczęstsze usterki i ich rozwiązania
- Wentylator nie startuje po kąpieli sprawdź, czy czujnik nie jest zakryty kurzem lub pianką montażową.
- Pracuje bez przerwy próg ustawiony za nisko albo uszkodzony higrostat; wyczyść sensor spirytusem.
- Wyłącza się po sekundzie timer ustawiony na minimum albo brak sygnału LT.
- Wibruje i hałasuje łożyska zużyte lub łopatki zabrudzone; wyczyść i nasmaruj.
- Włącza się sam nocą skoki wilgotności przy schłodzeniu ścian; podnieś próg o 5% RH.
- Śmierdzi spalenizną przegrzanie silnika; odłącz zasilanie i wezwij serwis.
- Nie reaguje na wyłącznik przerwany przewód LT lub uszkodzony wyłącznik.
- Wentylator pracuje, ale nie ciągnie powietrza kanał wentylacyjny zatkany, łopatki obracają się w złą stronę.
Przy pierwszych objawach przegrzania nie czekaj na zadziałanie bezpiecznika. Silnik o mocy 15-20 W nie powinien nagrzewać obudowy powyżej 40°C po godzinie pracy. Jeśli dotyk parzy, odłącz zasilanie i poszukaj przyczyny: zatkane łopatki, uszkodzony kondensator rozruchowy albo zwarcie w uzwojeniu.
Po każdym teście wyczyść czujnik suchą ściereczką lub wacikiem nasączonym spirytusem izopropylowym. Kurz i osad z mydła potrafią obniżyć skuteczność odczytu nawet o 15%, co w praktyce oznacza opóźnienie reakcji o kilka minut.
Konserwacja profilaktyczna
Łopatki czyść co 6 miesięcy, łożyska wymieniaj co 3-5 lat. Kalibracja higrostatu po roku pracy w łazienkowej wilgoci zdarza się potrzebna, bo sensor pojemnościowy starzeje się szybciej niż rezystancyjny. Jeśli wentylator zaczyna reagować z wyraźnym opóźnieniem, to zwykle nie usterka, lecz efekt zużycia.
Próg 60-65% RH, timer 5-8 minut, montaż 2,3 m nad podłogą, 30 mm od sufitu, przewód YDYp 3x1,5 mm², zabezpieczenie 30 mA.
Kiedy wezwać elektryka
Brak uprawnień SEP, stara instalacja bez PE, konieczność kucia ściany lub podejrzenie przebicia. Koszt wizyty 150-250 zł, znacznie mniej niż remont po pożarze instalacji.
Źródła danych: norma PN-HD 60364-7-701:2017 (instalacje elektryczne w pomieszczeniach mokrych), PN-EN 60446:2008 (oznaczenia przewodów), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 149-§ 152 dotyczące wentylacji). Parametry przykładowych urządzeń pochodzą z kart technicznych udostępnianych przez producentów i serwisów branżowych: wentylacja.pl, klimatyzacja.pl, inspektorbudowlany.pl. Artykuł zaktualizowany w styczniu 2026.
