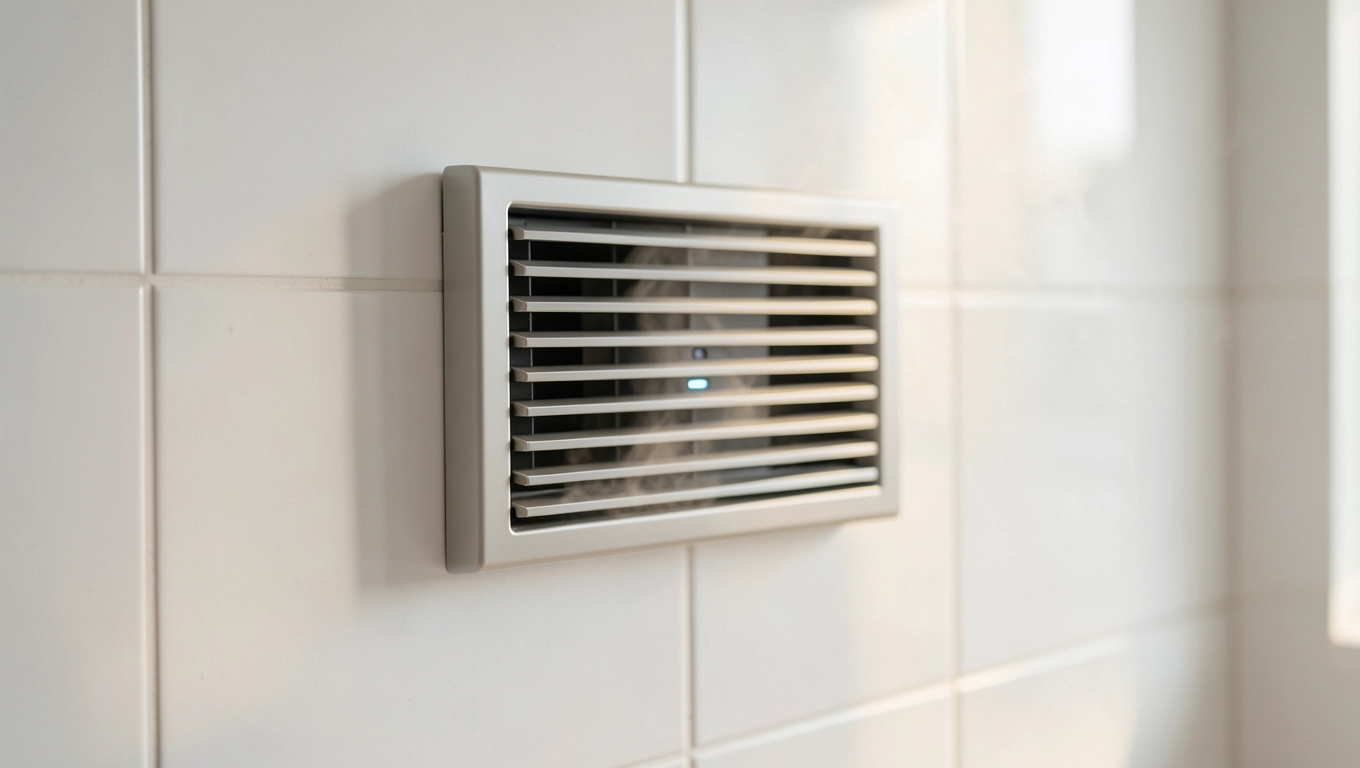

Elektryczna kratka wentylacyjna do łazienki – co wybrać i jak podłączyć

Elektryczna kratka wentylacyjna do łazienki potrafi w ciągu kwadransa usunąć tyle pary wodnej, co otwarte okno wietrzone przez pół godziny w środku zimy. Problem zaczyna się jednak wtedy, gdy człowiek staje przed regałem z czterdziestoma sześcioma modelami i nie wie, czy potrzebuje króćca 100 mm, 125 mm czy 150 mm, oraz czy wystarczy mu higrostat z timerem, czy lepiej dopłacić do wersji 12 V. Ten tekst rozbiera każdy z tych dylematów na czynniki pierwsze i podaje konkretne liczby zamiast ogólników.

• Jak działa czujnik wilgoci i wyłącznik czasowy w kratce
• Jaka średnica i wydajność kratki do Twojej łazienki
• Montaż kratki wentylacyjnej do łazienki krok po kroku
• Najczęstsze błędy przy wyborze i montażu kratki elektrycznej
• Rekomendacje dla typowej łazienki

Jak działa czujnik wilgoci i wyłącznik czasowy w kratce

Higrostat to maleńki moduł z membraną polimerową, której opór elektryczny zmienia się wraz z wilgotnością względną powietrza. Gdy wartość przekroczy ustawiony próg (najczęściej między 40 a 90 procent RH), układ zamyka obwód i podaje napięcie na silnik wentylatora. Membrana działa tu na tej samej zasadzie co higrometr w zegarku meteorologicznym, tyle że reaguje szybciej, bo ma kontakt z powietrzem o objętości raptem kilku centymetrów sześciennych.

Timer działa inaczej. Odmierza czas pracy wentylatora po spadku wilgotności poniżej progu albo po wyłączeniu żarówki, do której jest podpięty. Standardowy zakres to od 2 do 30 minut, a pokrętło regulacyjne znajduje się zazwyczaj pod osłonką z boku obudowy. Dzięki temu łazienka nie tylko się wietrzy w momencie kąpieli, ale też dosusza się przez kolejne ćwierć godziny, kiedy drzwi są już zamknięte, a ręczniki rozwieszone.

Synergia obu modułów wygląda tak: rano bierzesz prysznic, wilgotność skacze do 85 procent, higrostat uruchamia silnik. Po wyjściu z kabiny zamykasz drzwi, włącza się timer. Po dwudziestu minutach wentylator wyłącza się automatycznie, a lustro pozostaje suche, choć w pomieszczeniu nie uchyliłeś ani jednego skrzydła okna. Cały cykl odbywa się bez Twojej ingerencji.

Progi wilgotności, które naprawdę mają znaczenie

Granica 60 procent RH to według normy PN-EN 16798-1 górny pułap komfortu w pomieszczeniach mieszkalnych. Między 60 a 70 procent człowiek zaczyna odczuwać duszność, a powyżej 70 procent na silikonowej fugi w narożnikach kabiny prysznica mogą w ciągu kilku tygodni pojawić się zarodniki pleśni z rodzaju Aspergillus. Ustawienie higrostatu na 65 procent chroni więc zarówno zdrowie, jak i fugi, a jednocześnie nie każe wentylatorowi pracować przy każdym gotowaniu w czajniku w sąsiedniej kuchni.

Czas opóźnienia timera dobiera się do kubatury łazienki. W pomieszczeniu 6 metrów kwadratowych z sufitem 2,5 metra (15 metrów sześciennych) wystarczy 8-12 minut, natomiast w łazience 10 metrów kwadratowych z antresolą lepiej ustawić pełne 20-25 minut. Zbyt krótki czas pozostawia wilgoć w strefie sufitu, zbyt długi zużywa niepotrzebnie łożyska silnika.

Jaka średnica i wydajność kratki do Twojej łazienki

Najpopularniejsze króćce mają 100, 125 i 150 milimetrów, choć w polskim budownictwie króluje standard 100 mm spotykany w 17 z 46 dostępnych modeli. Przed zakupem zmierz szerokość otworu w kominie wentylacyjnym, a jeśli nie masz dostępu do wnęki, zdejmij starą kratkę i sprawdź średnicę wewnętrznego kanału miarką z podziałką milimetrową. Dobranie króćca o milimetr za dużego oznacza konieczność murowania i tynkowania, więc pomiar oszczędza nerwy oraz kieszeń.

Wydajność wyrażana w metrach sześciennych na godzinę musi pokryć kubaturę łazienki przy sześciu do ośmiu wymianach powietrza w ciągu godziny. Wzór wygląda następująco: V = długość × szerokość × wysokość × 8. Dla pomieszczenia 2,5 × 2,4 × 2,5 metra daje to 120 metrów sześciennych na godzinę, czyli minimum na poziomie modelu o wydajności 130 m³/h. W praktyce lepiej wybrać urządzenie z 20-procentowym zapasem, gdyż producenci podają wartości szczytowe mierzone przy zerowym oporze kanału.

Ciśnienie statyczne podawane w paskalach ma znaczenie przy kanałach dłuższych niż trzy metry lub gdy występują dwa kolana 90 stopni. Przy czterometrowym kanale z jednym kolanem wystarczy 30 Pa, ale powyżej tej długości lepiej szukać modeli z 40-50 Pa. W bloku z krótkim pionowym szybem wentylacyjnym zwykłe 20-25 Pa w zupełności wystarczy.

Poziom hałasu i pobór mocy

Granica 35 dB w odległości trzech metrów to według badań akustycznych granica, przy której wentylator przestaje być uciążliwy podczas rozmowy. Nowoczesne modele ECO schodzą do 17-21 dB/3m, co odpowiada szeptowi w cichej bibliotece. Pobór mocy w tych urządzeniach oscyluje między 3,8 a 8 W, a przez cały rok pracy przy dwóch godzinach dziennie zużycie energii nie przekracza 6 kWh, czyli mniej niż bojler elektryczny w ciągu jednego gorącego prysznica.

Stopień ochrony IP i napięcie zasilania

W strefie suchej obok wanny wystarczy IPX4, czyli ochrona przed bryzgami wody z dowolnego kierunku. Strefa prysznica (kabina oraz 60 cm wokół niej) wymaga już IP45, bo tam strumień wody może uderzyć pod ciśnieniem. Wersje 12 V zasilane przez transformator bezpieczeństwa umożliwiają montaż nawet w strefie 0, czyli wewnątrz kabiny prysznica, choć w praktyce większość instalatorów unika takich lokalizacji ze względu na kłopotliwy dostęp serwisowy.

Zasilanie 230 V jest prostsze i tańsze, ale wymaga prowadzenia przewodu fazowego oraz neutralnego przez wyłącznik nadprądowy 6 A w rozdzielni. Modele 12 V potrzebują dodatkowo transformatora obniżającego napięcie, a cały obwód musi spełniać wymogi SELV (Safety Extra-Low Voltage) zawarte w normie PN-HD 60364. Za bezpieczeństwo płaci się tu około 120-180 zł więcej, ale w mieszkaniu z małymi dziećmi ta dopłata zwraca się w spokoju ducha.

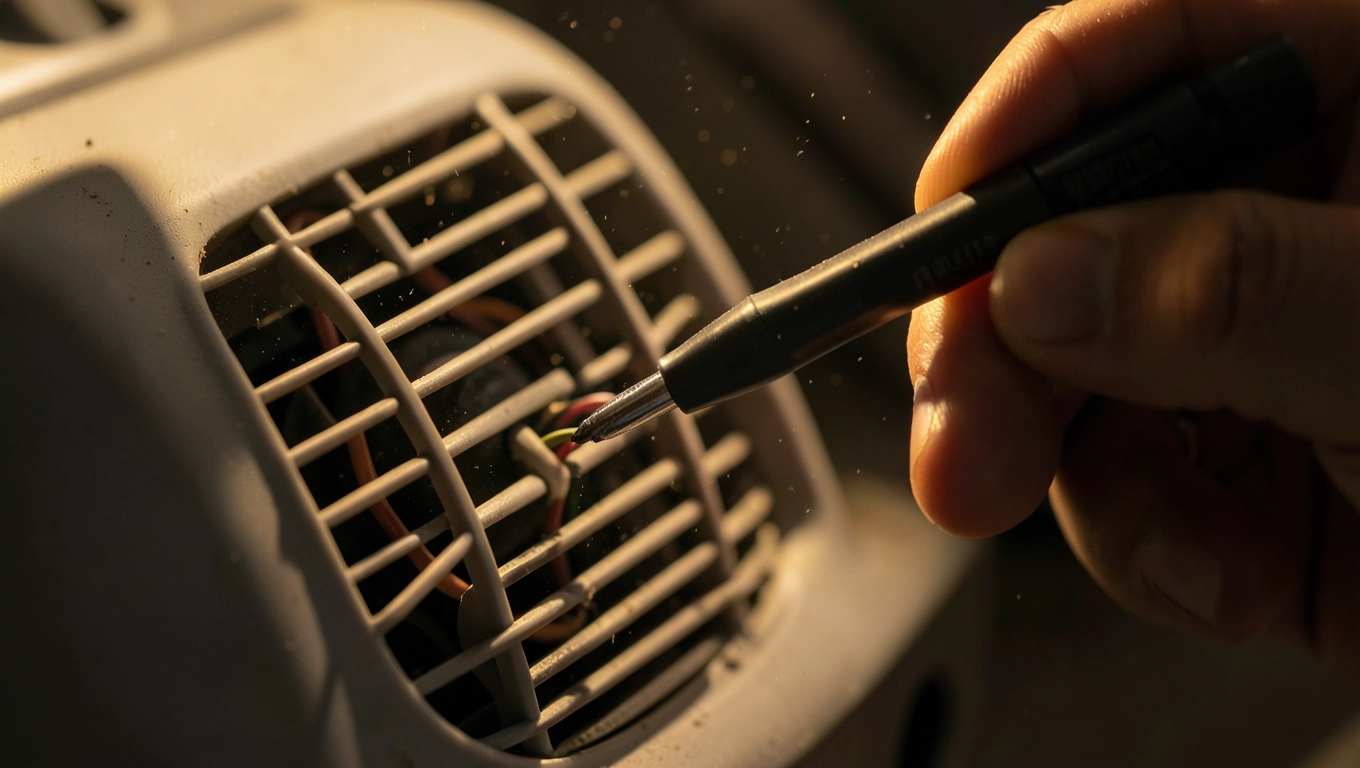

Montaż kratki wentylacyjnej do łazienki krok po kroku

Zanim odkręcisz pierwszą śrubkę, wyłącz bezpiecznik odpowiedzialny za obwód łazienki i zmierz napięcie próbnikiem przy odłączonym wentylatorze. Nawet doświadczeni elektrycy zaczynają od tej czynności, bo w polskich rozdzielniach opisy często nie odpowiadają rzeczywistości. Dopiero suchy wskaźnik próbnika pozwala przejść do demontażu starej kratki lub rozkucia otworu.

Kanał wentylacyjny bywa zaskakująco brudny. Kurz, pajęczyny i fragmenty tynku potrafią ograniczyć przekrój nawet o 30 procent, więc przed montażem nowego urządzenia warto przepchnąć kanał elastycznym czyścikiem albo odkurzaczem przemysłowym z rękawicą ochronną na końcu. Pominięcie tej czynności skutkuje sytuacją, w której wentylator o wydajności 150 m³/h ciągnie zaledwie 95 m³/h, bo po prostu nie ma czym oddychać.

Podłączenie elektryczne wykonuje się na złączu śrubowym z tyłu obudowy. W najprostszym wariancie wentylator wpinany jest równolegle do żarówki sufitowej, dzięki czemu startuje wraz ze światłem i gaśnie po jego wyłączeniu (tryb pracy T2-T8). Bardziej zaawansowane instalacje prowadzą osobny przewód fazowy z wyłącznika w rozdzielni i dodatkowy sygnał z żarówki, co umożliwia niezależną pracę higrostatu oraz timera.

Regulacja progów higrostatu

Pokrętło higrostatu znajdziesz pod plastikową zaślepką z boku obudowy. Pokręcenie w stronę plusa podnosi próg (wentylator uruchamia się później, przy wyższej wilgotności), a w stronę minusa obniża (reaguje na mniejszą wilgotność). W łazienkach z wentylacją grawitacyjną o słabym ciągu lepiej ustawić 55-60 procent, bo wtedy urządzenie kompensuje niedostatki naturalnego ruchu powietrza. W mieszkaniach z kanałami wyposażonymi w turbowentylator wystarczy próg 65-70 procent.

Konserwacja raz na rok

Łopatki wirnika i sensor higrostatu pokrywają się z czasem warstwą kurzu oraz osadów mydlanych. Czysta łopatka to nawet 15 procent więcej przepływu przy tym samym poborze prądu, więc raz na dwanaście miesięcy zdejmij panel przedni, przetrzyj łopatki wilgotną ściereczką z mikrofibry i delikatnie przedmuchaj czujnik wilgoci sprężonym powietrzem w aerozolu. Cała czynność zajmuje kwadrans, a wentylator odwdzięcza się cichszą pracą oraz niższymi rachunkami za prąd.

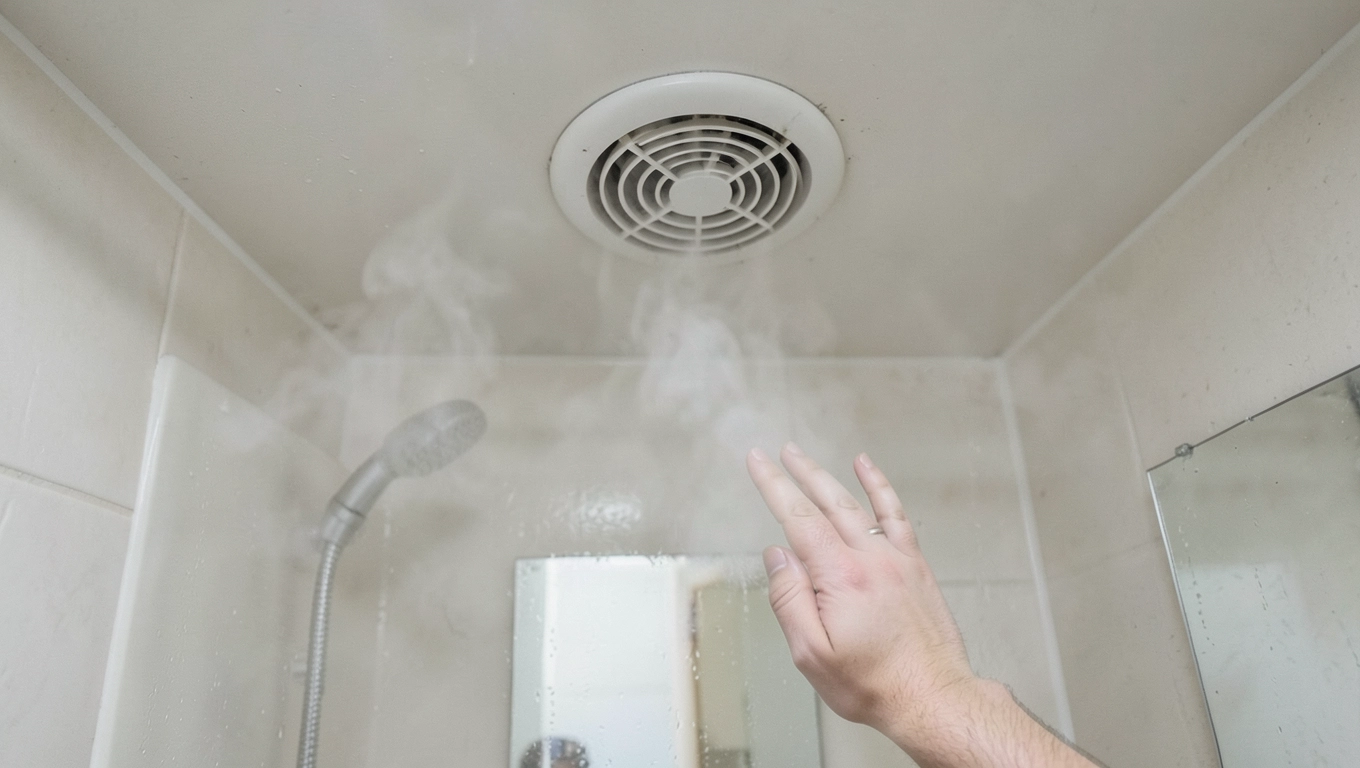

Najczęstsze błędy przy wyborze i montażu kratki elektrycznej

Najczęstszy grzech to kupowanie wentylatora zbyt słabego do kubatury łazienki. Model o wydajności 95 m³/h w pomieszczeniu 20 metrów sześciennych zapewnia raptem pięć wymian na godzinę, podczas gdy norma PN-83/B-03430 wymaga minimum sześciu. Efektem jest ciągle mokra podłoga po prysznicu oraz nieprzyjemny zapach w narożnikach przy wannie. W takiej sytuacji nawet najlepszy higrostat nie pomoże, bo fizyki nie da się oszukać.

Drugi problem to brak zaworu zwrotnego, czyli żaluzji automatycznie zamykającej wylot po wyłączeniu silnika. Zimą przez niezabezpieczony kanał do mieszkania wraca lodowate powietrze z klatki schodowej, a wraz z nim kurz, spaliny z piwnic oraz charakterystyczny zapach sąsiada palącego papierosy na korytarzu. Zawór zwrotny to koszt rzędu 25-40 zł, a eliminuje uciążliwość, która potrafi zepsuć całą inwestycję w cichy wentylator.

Trzecia pułapka to źle ustawiony próg higrostatu. Przy 40 procentach wentylator włącza się przy każdym odkręceniu kranu z gorącą wodą, hałasuje niepotrzebnie i zużywa łożyska. Przy 85 procentach reaguje zbyt późno, kiedy para zdążyła już osiąść na lustrze i płytkach. W typowej łazienki z wanną sprawdza się zakres 60-70 procent, natomiast w kabinie prysznica bez wentylacji grawitacyjnej lepiej zejść do 55 procent.

Ostatnia kategoria błędów dotyczy pominięcia czyszczenia kanału. Zatkana przewodówka wentylacyjna redukuje wydajność nawet o połowę, a użytkownik sądzi wtedy, że kupił wadliwy wentylator. Przed pierwszym uruchomieniem sprawdź ciąg zapalniczką lub kawałkiem papieru toaletowego przyłożonym do kratki. Płomień lub kartka powinny delikatnie wchłonąć się do wnęki. Jeśli tak nie jest, kanał wymaga czyszczenia.

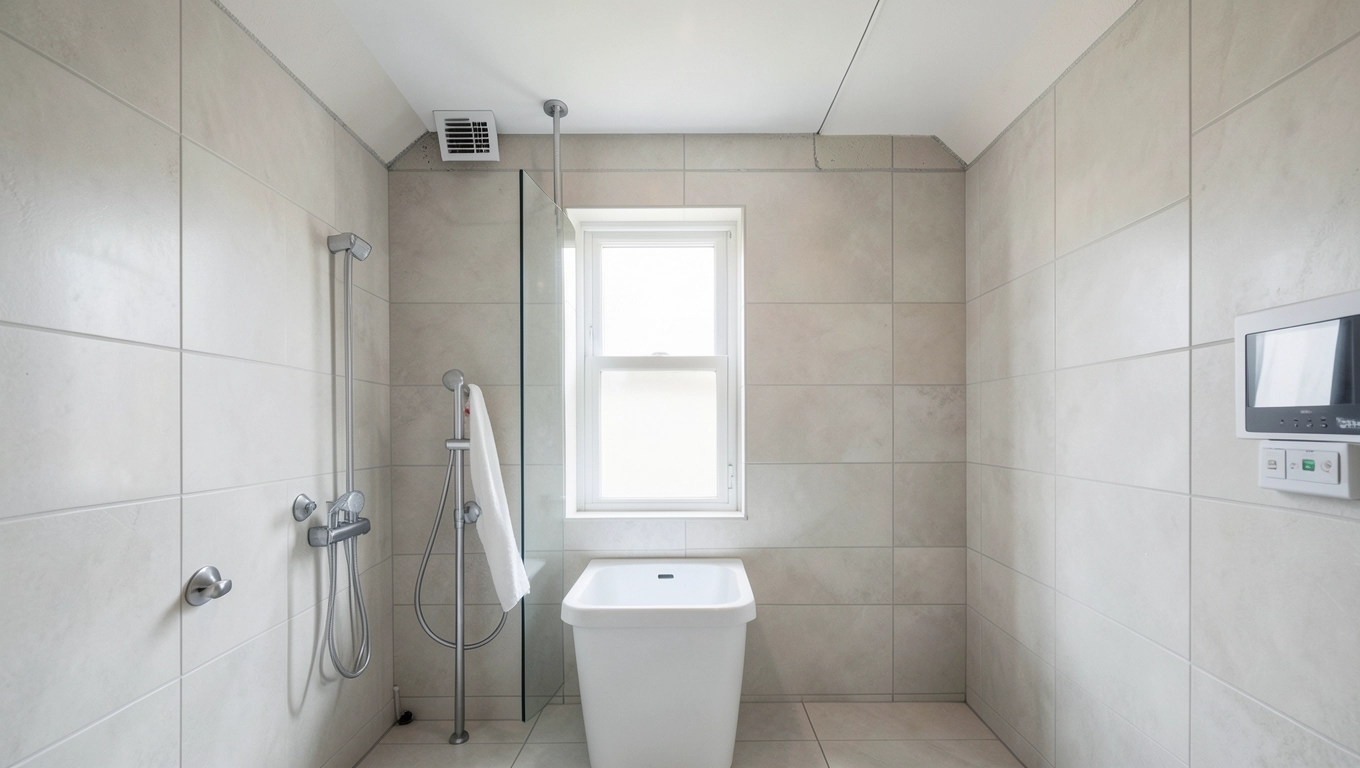

Rekomendacje dla typowej łazienki

Łazienka 6-8 metrów kwadratowych z sufitem 2,5 metra potrzebuje wydajności 100-130 m³/h i króćca 100 mm. Najlepiej sprawdza się model z higrostatem (próg 60-70 procent), timerem T15 oraz zaworem zwrotnym. W przedziale cenowym 240-310 zł znajdziesz urządzenia o mocy 8-15 W i hałasie 22-28 dB/3m. Taki zestaw obsługuje trzyosobową rodzinę z jedną łazienką, w której prysznic bierze się rano przez sześć minut.

Cicha łazienka sypialniana (do 22 dB/3m) wymaga modeli z serii ECO o mocy poniżej 8 W i wydajności 60-90 m³/h. W tym segmencie ceny zaczynają się od 175 zł, a kończą na 310 zł. Sprawdzają się w pokojach kąpielowych przy sypialni, gdzie każdy dodatkowy decybel przeszkadza w zasypianiu partnera po wieczornym prysznicu.

Duża łazienka 12 metrów kwadratowych z antresolą potrzebuje króćca 125 mm lub 150 mm oraz wydajności 180-220 m³/h. Modele z timerem T30 i higrostatem z zakresem 55-90 procent pozwalają ustawić dłuższy cykl dosuszania. Ceny rosną do 380-490 zł, ale za to uzyskujesz ciśnienie 40 Pa, które poradzi sobie z cztero-pięciometrowym kanałem z dwoma kolanami.

Wariant 12 V wybieraj wszędzie tam, gdzie dzieci bawią się w wannie lub gdzie wanna stoi w odległości mniejszej niż 60 cm od prysznica. Bezpieczeństwo SELV nie zwalnia z czujności, ale eliminuje scenariusz porażenia przy jednoczesnym zalaniu wodą oraz uszkodzeniu izolacji. Transformator instaluje się poza strefą mokrą, najczęściej nad sufitem podwieszanym lub w szafce z ręcznikami.

Jeśli Twoja łazienka ma mniej niż 4 metry kwadratowe i dobrą wentylację grawitacyjną, wystarczy model podstawowy z higrostatem, bez timera. Krótki cykl prysznica w małej kabinie nie wymaga domykania, bo wilgoć zdąży odparować przez kratkę pasywną. Zaoszczędzone w ten sposób 60-90 zł lepiej zainwestować w higrometr elektroniczny, który pozwoli precyzyjnie ustawić próg.

Wentylator łazienkowy z czujnikiem wilgoci i wyłącznikiem czasowym to urządzenie, które zaczyna pracować wtedy, gdy wychodzisz z domu, a kończy, zanim wrócisz. Wystarczy dopasować trzy parametry: średnicę króćca do istniejącego kanału, wydajność do kubatury pomieszczenia i próg higrostatu do własnego komfortu. Resztę dobierze fizyka, higrometr i timer, które w cichej symbiozie pilnują, żeby lustro było suche, a fugi wolne od pleśni.

Dane techniczne i zakresy cenowe opracowano na podstawie katalogów producentów oraz normy PN-83/B-03430 (wentylacja w budynkach mieszkalnych) i PN-EN 16798-1 (komfort cieplny w pomieszczeniach). Pomiar ciśnienia statycznego oraz hałasu wg metody badawczej opisanej w normie PN-EN 13141. Wartości IP zgodne z IEC 60529.
