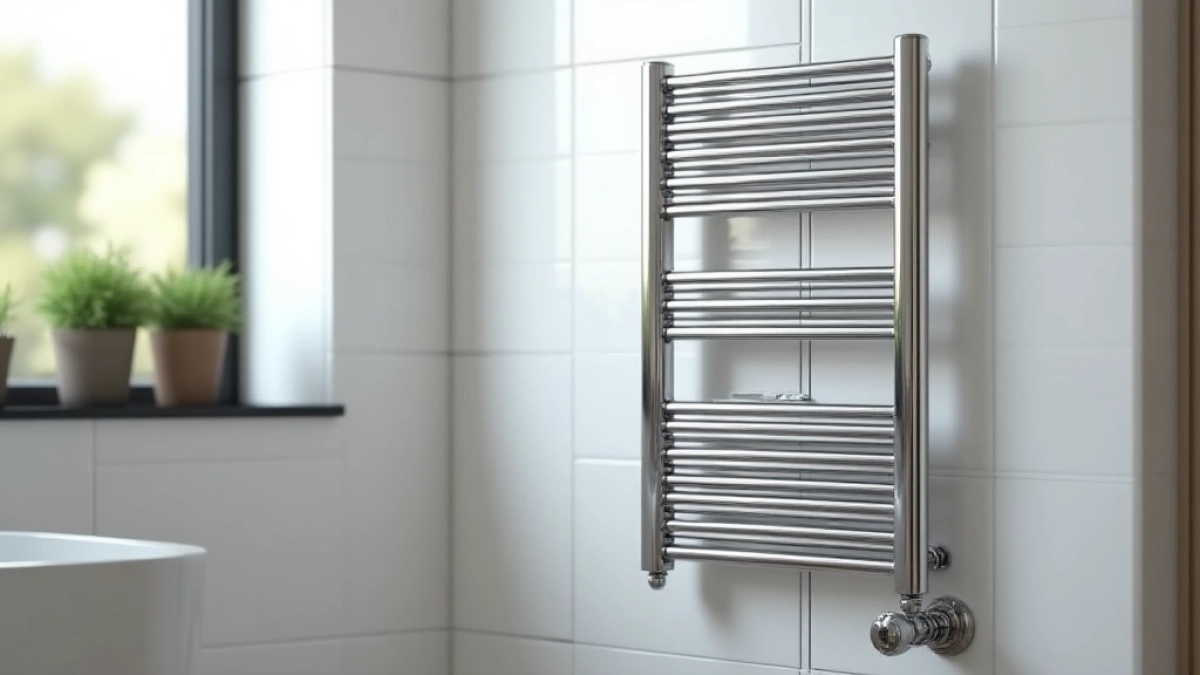

Grzejnik łazienkowy z podłączeniem bocznym: wybierz i podłącz

Źle podłączony grzejnik drabinkowy potrafi zjeść od 15 do 20% mocy grzewczej, a w skrajnych przypadkach staje się drogi w eksploatacji i po prostu nie daje komfortu cieplnego. Jeśli stoisz przed wyborem urządzenia do łazienki albo właśnie patrzysz na dwa rurki wychodzące ze ściany w starej kamienicy i zastanawiasz się, czy da się tam wstawić ładną drabinkę bez kucia pionu, ten tekst odpowie na konkretne pytanie: grzejnik łazienkowy boczne podłączenie to wariant dojrzały, sprawdzony i wciąż najprostszy w remontach, o ile rozumiesz jego geometrię i dobierzesz właściwe zawory.

• Jak dobrać model do instalacji w łazience
• Rodzaje podłączeń w praktyce
• Podłączenie boczne krok po kroku
• Najczęstsze błędy przy montażu
• Wymiana żeliwnego grzejnika na drabinkowy bez kucia
• Estetyka i aranżacja
• Bezpieczeństwo elektryczne w strefach mokrych
• Kiedy nie warto wybierać danego rozwiązania
• Checklisty do druku
• Kosztorys orientacyjny
• Inspiracje aranżacyjne

Jak dobrać model do instalacji w łazience

Zanim sięgniesz po konkretny model, musisz znać trzy liczby: rozstaw podłączeń w ścianie, wymaganą moc cieplną i realne miejsce montażu. Rozstaw rur w starym budownictwie wynosi najczęściej 500 mm, co od razu determinuje typ przyłączy. Nowe inwestycje projektuje się zwykle pod dolne podłączenie D50, czyli dwa otwory oddalone od siebie o 50 mm i skoncentrowane w osi grzejnika.

Moc dobiera się do kubatury i jakości izolacji. Dobrze zaizolowana łazienka w bloku potrzebuje około 40 W/m², słabo izolowany dom z wielkiej płyty nawet 100 W/m² i więcej. Prosta reguła: pomnóż metraż podłogi łazienki przez współczynnik z przedziału 60-100, a otrzymasz minimalną moc urządzenia, które faktycznie ogrzeje pomieszczenie w sezonie grzewczym.

Materiał też nie jest obojętny. Stal, typowa dla klasycznych drabinek, dobrze trzyma ciepło i spokojnie współpracuje z instalacją centralnego ogrzewania. Aluminium reaguje szybciej, bo ma niższą bezwładność cieplną, więc pokój nagrzewa się w kilkanaście minut. W łazience, gdzie liczy się suszenie ręczników, krótszy czas reakcji przekłada się na realny komfort.

Wymiary dobieraj do ściany, a nie odwrotnie. Najpopularniejsze bryły na rynku to 50x70, 50x110, 53x117, 91x50, 121x35, 121x50 oraz 165x34 cm. Wąski, wysoki model sprawdza się przy wannie, szeroki i niski lepiej pracuje nad stelażem WC. Pamiętaj o zapasie: od podłogi 10-15 cm, od ściany 3-5 cm, od sufitu kilka centymetrów, by ciepłe powietrze mogło swobodnie konwekcyjnie opływać rurki.

Kolorystyka to nie tylko kwestia gustu, ale też optyki termicznej. Biały i kremowy odbijają ciepło, malowanie proszkowe w macie (czarny, cappuccino, złoty mat, silk) podnosi temperaturę odczuwalną przy tej samej mocy nominalnej, ponieważ ciemna powierzchnia emituje więcej promieniowania w paśmie podczerwieni. To fizyka ciała doskonale czarnego, która realnie daje kilka stopni różnicy przy dotyku.

Porównanie popularnych modeli z podłączeniem bocznym

Rodzaje podłączeń w praktyce

Podłączenie boczne grzejnika oznacza, że rurki zasilająca i powrotna wchodzą z jednej strony urządzenia, zwykle od dołu lub z boku, a rozstaw między nimi wynosi 500 mm. To klasyczny standard polskich bloków i kamienic, w których pion centralnego ogrzewania prowadzony jest po ścianie. Nic nie trzeba kuć, bo wystarczy dopasować nową drabinkę do istniejącego rozstawu.

Dolne środkowe D50 stosuje się w nowym budownictwie. Rurki wchodzą od podłogi w osi grzejnika, w odstępie 50 mm. Taki wariant daje najczystszą estetykę i umożliwia wpięcie grzałki elektrycznej, ale wymaga precyzyjnego rozprowadzenia rur jeszcze na etapie tynkowania.

Dolne skrajne to kompromis: rurki wpadają z dołu po bokach kolektora, montaż jest prostszy niż w D50, choć wizualnie mniej elegancki, bo widać oba przyłącza.

Krzyżowe sprawdza się przy bardzo długich modelach (powyżej 150 cm), bo wymusza obieg wody po przekątnej kolektora. Dzięki temu wszystkie rurki nagrzewają się równomiernie, a nie tylko połowa drabinki. Ceną za to jest dodatkowa rura prowadzona po ścianie.

Tabela porównawcza typów podłączeń

Podłączenie boczne krok po kroku

Montaż zacznij od zakręcenia zaworów głównych na pionie i spuszczenia wody z instalacji. Bez tego nawet najlepszy klucz nie pomoże, bo zalejesz łazienkę w kilka sekund. Sprawdź ciśnienie w manometrze, jeśli jest dostępny, albo poczekaj, aż z odpowietrznika przestanie kapać.

Wyznacz punkty montażu uchwytów: 10-15 cm od podłogi, 3-5 cm od ściany, poziomice na całej długości grzejnika. Pamiętaj, że asymetria wychodzi natychmiast przy pierwszym spojrzeniu, a śrubokręt regulacyjny w gotowej instalacji nie zdziała cudu, bo uchwyty trzeba wiercić w kafelku raz, a dobrze.

Przykręć uchwyty kołkami do ściany, używając wiertła dopasowanego do glazury. W ścianach z płyt gipsowo-kartonowych koniecznie zastosuj kołki motylkowe lub przejścia przez profile stelażowe. Grzejnik wypełniony wodą waży nawet 12-15 kg, więc każdy uchwyt musi utrzymać minimum 20 kg statycznie.

Zamontuj zawory: zasilający (z głowicą termostatyczną) po stronie dopływu ciepłej wody z instalacji, powrotny po stronie wypływu. Pomyłka kierunku nie zniszczy grzejnika, ale obniży moc o kilkanaście procent, bo czynnik grzewczy „pobiegnie" najkrótszą drogą przez pierwsze rurki.

Napełnij instalację powoli, odkręcając zawór główny. W trakcie napełniania trzymaj kluczyk do odpowietrznika przy górnym otworze grzejnika. Powietrze uwięzione w kolektorze działa jak korek, więc odpowietrzanie to nie opcja, tylko obowiązkowy etap rozruchu.

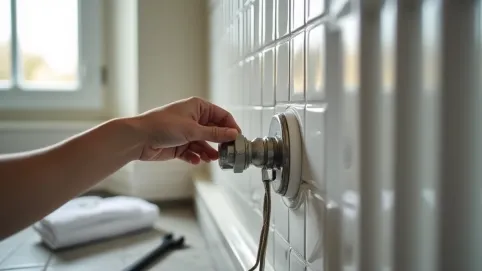

W modelach hybrydowych grzałkę elektryczną wkręcaj wyłącznie w dolny otwór, z kablem skierowanym w dół. Górne usytuowanie powoduje przegrzewanie elementu grzejnego i spalenie elektroniki, bo konwekcja naturalna nie odprowadza ciepła wystarczająco szybko.

Zanim uruchomisz grzałkę, sprawdź, czy obieg centralnego ogrzewania jest odcięty zaworami. Praca grzałki przy otwartej instalacji powoduje wzrost ciśnienia w zamkniętej przestrzeni, a to prosta droga do awarii zaworu bezpieczeństwa.

Lista zakupów przed montażem

• Zawór termostatyczny (kątowy lub prosty, zależnie od wyjścia rury) i głowica w kolorze dopasowanym do grzejnika.
• Zawór powrotny (odcinający) druga para do regulacji.
• Złączki zaciskowe do rur PEX, miedzianych lub stalowych (średnica 15 mm).
• Tuleje maskujące i rozety ścienne estetyka zakrywająca wyjścia rur.
• Taśma teflonowa lub pakuły konopne do uszczelnienia gwintów.

Najczęstsze błędy przy montażu

Grzałka zamontowana u góry to klasyka. Element grzewczy zanurzony w najgorętszej strefie kolektora nie oddaje ciepła do otoczenia tak skutecznie jak w strefie dolnej, gdzie woda zdąży się schłodzić w drodze do góry. Efekt: przegrzanie, stopienie uszczelek, w skrajnych przypadkach zniszczenie termostatu.

Brak odpowietrzenia oznacza spadek mocy nawet o 15-20%. Powietrze zajmuje miejsce wodzie, więc efektywna powierzchnia grzewcza maleje. Objaw jest prosty: górna część grzejnika zimna, dolna ciepła, a odpowietrznik syczy przy każdym uruchomieniu.

Zamiana zasilania z powrotem zdarza się przy braku oznaczeń na zaworach. Czynnik grzewczy wybiera drogę najmniejszego oporu, czyli pierwsze rurki od zasilania, a dalsze partie kolektora pozostają letnie. Rozwiązanie: kierunek zasilania oznacza się producent, czerwonym kolorem w dokumentacji.

Brak zaworów odcinających uniemożliwia korzystanie z grzałki elektrycznej poza sezonem grzewczym. Bez zaworów nie odetniesz obiegu wody, a otwarty zawór bezpieczeństwa będzie wypuszczał wodę za każdym razem, gdy ciśnienie przekroczy 3 bar.

Brak wyłącznika różnicowoprądowego RCD w obwodzie łazienki to zagrożenie życia. Prąd różnicowy 30 mA wyłącza obwód w 30 ms, czyli zanim prąd rażeniowy zdąży sparaliżować mięśnie. Norma PN-HD 60364-7-701 wymaga takiego zabezpieczenia w pomieszczeniach mokrych.

Podłączenie grzałki przeznaczonej do pracy na wodzie do instalacji C.O. z wodą sieciową o wyższym ciśnieniu powoduje rozszczelnienie. Grzałki „tylko C.O." nie mają zaworu bezpieczeństwa, bo zakładają stałą wymianę wody w otwartym obiegu. Stosowanie jej w układzie zamkniętym to proszenie się o kłopoty.

⚠️ Nie instaluj grzejnika w strefie 0 i 1 łazienki, czyli bezpośrednio nad wanną lub w kabinie prysznica. Strefa 2 (do 60 cm od krawędzi) dopuszcza urządzenia elektryczne o klasie ochrony minimum IPX4, ale tylko z wyłącznikiem różnicowoprądowym.

Tabela błędów montażowych

Wymiana żeliwnego grzejnika na drabinkowy bez kucia

Stary żeliwny „żeberko" w łazience to częsty widok w blokach z lat 70. i 80. Wymiana na drabinkę wymaga dopasowania rozstawu podłączeń. Żeliwo miało zwykle 500 mm między zasilaniem a powrotem, co dokładnie odpowiada standardowi bocznemu współczesnych grzejników. Wystarczy więc odkręcić stare zawory, zdjąć żeliwo i na te same śruby montażowe osadzić nowy model.

Problem pojawia się, gdy rury wychodzące ze ściany są skorodowane albo mają inny rozstaw. W takiej sytuacji najprostsze rozwiązanie to montaż zaworów kątowych z przedłużkami, które kompensują kilka milimetrów różnicy. Przy większych odchyłkach konieczna jest wymiana odcinka pionu, ale to robota dla hydraulika z uprawnieniami gazowymi, jeśli pion przechodzi przez mieszkanie.

Estetyka i aranżacja

Kremowa łazienka z oliwkowymi kaflami typu subway to klasyk, który nie wychodzi z mody. W takiej przestrzeni biała drabinka działa jak ramka obrazu, a złoty mat wniesie odrobinę luksusu. Lastryko na podłodze i ścianie, hit ostatnich lat, dobrze współgra z modelami w kolorze cappuccino albo silk, bo wprowadza spokojną, monochromatyczną bazę.

Kabiny walk-in wymagają wąskiego, wysokiego modelu, który nie zabiera przestrzeni użytkowej. Tu sprawdzają się bryły 121x35 lub 165x34, montowane na ścianie naprzeciwko odpływu. Czarne matowe wykończenie kontrastuje z bezbarwnym szkłem i tworzy wyraźny punkt ogniskujący wzrok.

Bezpieczeństwo elektryczne w strefach mokrych

Łazienka to środowisko wilgotne, więc każde urządzenie elektryczne, w tym grzałka, musi spełniać wymagania normy PN-HD 60364-7-701. W strefie 2 dopuszcza się urządzenia klasy II ochronności (podwójna izolacja) z oznaczeniem IPX4, co oznacza ochronę przed bryzgami wody z dowolnego kierunku.

Obwód zasilający grzałkę musi chronić wyłącznik różnicowoprądowy 30 mA. W praktyce stosuje się jeden RCD na całe mieszkanie, ale w nowych instalacjach warto wydzielić osobny obwód dla łazienki. Bez tego zabezpieczenia nawet poprawnie zamontowana grzałka może stać się niebezpieczna przy uszkodzeniu izolacji.

Kiedy nie warto wybierać danego rozwiązania

Podłączenie boczne nie sprawdzi się w nowej łazience, w której rury prowadzone są od podłogi. Wymuszanie łączenia na 500 mm w instalacji przygotowanej pod D50 to sztuczne komplikowanie, bo zawory kątowe z przedłużkami podnoszą koszt i szpecą wykończenie. W takim wnętrzu lepiej wybrać model z podłączeniem dolnym środkowym.

Grzałka elektryczna w grzejniku zasilanym z C.O. jest zbędna, jeśli instalacja pracuje przez cały sezon. Urządzenie pobiera 300-1000 W, więc rachunek za prąd rośnie, a komfort niewiele. Sensowny scenariusz to suszenie ręczników latem, gdy kocioł jest wyłączony.

Aluminiowe drabinki nie nadają się do instalacji z wodą o wysokiej twardości i agresywnym pH. Reakcja elektrochemiczna między aluminium a miedzianymi rurami przyspiesza korozję. Bez inhibitora w instalacji warto postawić na stal.

Checklisty do druku

Co kupić

• Grzejnik o mocy dobranej do kubatury i izolacji.
• Para zaworów (termostatyczny + powrotny) w jednym kolorze.
• Głowica termostatyczna z czujnikiem cieczowym.
• Złączki, tuleje maskujące, rozety.
• Uszczelki i taśma teflonowa.
• Kołki i wkręty do ściany (nośność 20 kg na punkt).

Co sprawdzić przed montażem

• Rozstaw rur w ścianie: 500 mm dla bocznego, 50 mm dla D50.
• Stan zaworów głównych i możliwość spuszczenia wody.
• Ciśnienie w instalacji (manometr na pionie).
• Obecność RCD w rozdzielni.
• Dostęp do górnego odpowietrznika.

Po montażu

• Odpowietrzenie grzejnika przy zamkniętych zaworach.
• Próba szczelności przy ciśnieniu roboczym przez 15 minut.
• Sprawdzenie temperatury na wszystkich rurkach (równomierne nagrzewanie).
• Kontrola pracy grzałki poza sezonem (jeśli dotyczy).

Kosztorys orientacyjny

Inspiracje aranżacyjne

Modele Retto świetnie wpisują się w surowe, industrialne łazienki z betonem architektonicznym i czarną armaturą. Brego to bezpieczny wybór do klasycznych wnętrz z białą ceramiką i drewnem. Conti w cappuccino ociepla chłodne palety szarości, a Silia w złocie matowym staje się biżuterią łazienki w stylu glamour.

Flatron i Horos to propozycje geometryczne, które porządkują przestrzeń w minimalistycznych apartamentach. Sela, z delikatnie zaokrąglonymi profilami, łagodzi ostre linie nowoczesnych kafelków wielkoformatowych. Wybór koloru nie jest decyzją czysto estetyczną, bo wpływa na temperaturę odczuwalną i współczynnik emisji ciepła.

Grzejnik łazienkowy boczne podłączenie to rozwiązanie dojrzałe, regulowane przez dziesięciolecia polskiego budownictwa i wciąż konkurencyjne wobec nowszych systemów D50. Wymaga precyzji w doborze mocy, zrozumienia kierunków zasilania i konsekwentnego odpowietrzania przy rozruchu. Efektem jest ciepła, sucha łazienka przez cały rok, z możliwością przejścia na grzałkę elektryczną poza sezonem, o ile instalacja została przygotowana zgodnie z normą PN-HD 60364-7-701.

Dobór konkretnego modelu zostaw swojemu hydraulikowi albo skonsultuj z doradcą w specjalistycznym salonie, gdzie podają dokładne parametry techniczne kart katalogowych producentów takich jak Instal-Projekt, Deante czy Excellent. W komentarzu podaj wymiary łazienki, rozstaw rur w ścianie i preferowany kolor, a społeczność pomoże zawęzić wybór do trzech konkretnych modeli.

Źródła

• Dokumentacja techniczna i katalogi producentów: Instal-Projekt, Deante, Excellent (dostępne na ich stronach internetowych).
• Norma PN-HD 60364-7-701 Instalacje elektryczne niskiego napięcia, część 7-701: Wymagania dotyczące instalacji w lokalach specjalnych Łazienki i natryski.
• PN-EN 442-1:2015 Grzejniki i konwektory. Część 1: Wymagania techniczne i warunki badania.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
• Karty katalogowe modeli Retto, Brego, Conti, Silia, Fan, Flatron, Horos, Sela (dane producentów).
