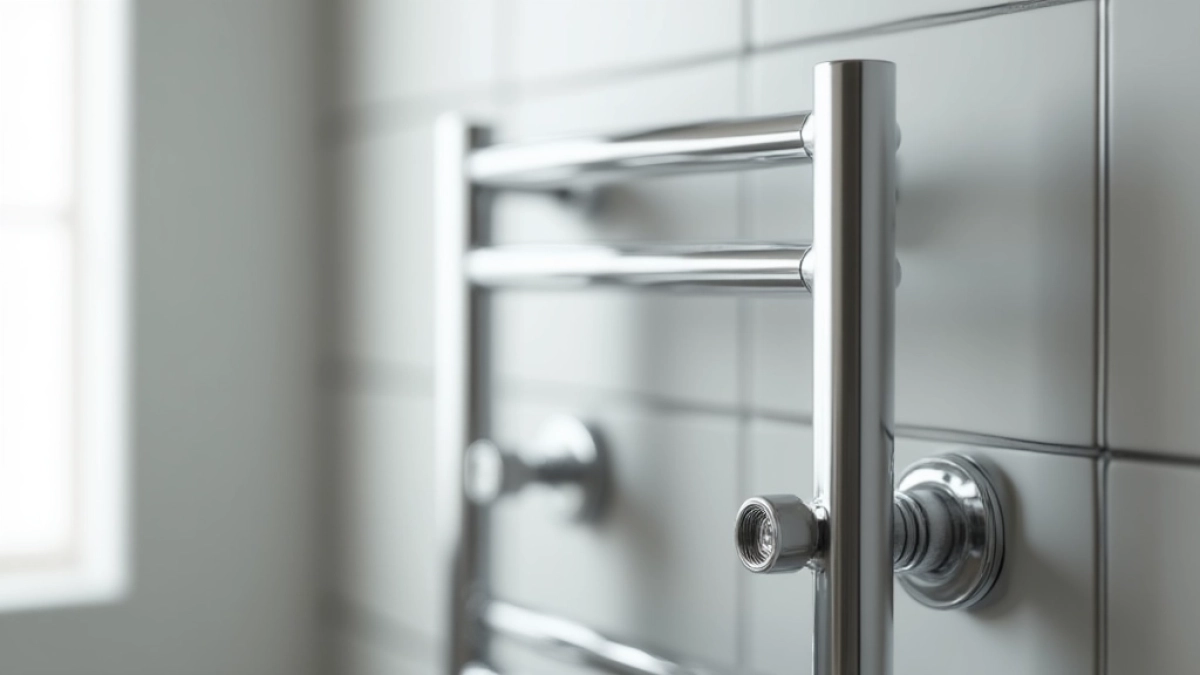

Jak podłączyć grzejnik łazienkowy z boku i uniknąć błędów montażu

Dobór zaworu do podłączenia bocznego 50 mm w osi

Zawór kątowy 50 mm w osi to najprostsze rozwiązanie przy podłączeniu bocznym grzejnika łazienkowego. Działa dobrze wtedy, gdy rury wychodzą ze ściany dokładnie na wysokości środka kolektora drabinki, a odstęp między nimi wynosi standardowe 50 mm. W takiej konfiguracji woda trafia do górnej króćcy, a wraca dolną, co zapewnia naturalny, grawitacyjny przepływ przez całą powierzchnię grzejnika.

• Dobór zaworu do podłączenia bocznego 50 mm w osi
• Zawór z rurką zanurzeniową w podłączeniu bocznym
• Montaż krok po kroku grzejnika łazienkowego z boku
• Najczęstsze błędy przy bocznym podłączeniu grzejnika drabinkowego
• Dobór grzejnika drabinkowego do łazienki

Kluczowy parametr to rozstaw osi 50 mm, mierzony między środkami obu rur. Warto go potwierdzić jeszcze przed zakupem, przykładając miarkę do istniejącej instalacji. Jeśli wykonawca zostawił rury w niewłaściwym miejscu, lepiej poprawić podejścia niż szukać zaworu o nietypowym rozstawie. Każdy milimetr rozbieżności powoduje naprężenie na złączkach i nieszczelność po kilku miesiącach eksploatacji.

Przy wyborze zwróć uwagę na ciśnienie nominalne zaworu. Modele do centralnego ogrzewania powinny wytrzymywać minimum 10 bar przy temperaturze roboczej do 110°C. To wymóg normy PN-EN 442, która reguluje wytrzymałość grzejników i armatury przyłącznej. Tańsze zawory bez certyfikatu często nie spełniają tych parametrów i przy sezonowych skokach ciśnienia mogą zacząć przepuszczać wodę.

Estetyka to kolejny argument za wersją 50 mm. Zawory montowane na tym samym poziomie wyglądają symetrycznie i nie odstają od płaszczyzny grzejnika. W łazienkach o ograniczonej przestrzeni liczy się każdy centymetr, dlatego kompaktowa armatura zyskuje przewagę nad rozwiązaniami z rurką zanurzeniową, która wydłuża konstrukcję o dodatkowe 4-7 cm.

Zawór z rurką zanurzeniową w podłączeniu bocznym

Rurka zanurzeniowa rozwiązuje problem, gdy rury podejściowe wychodzą z podłogi lub ze ściany w miejscu niezgodnym z kolektorami grzejnika. Sięga w głąb rurki kolektorowej, wymuszając przepływ wody wzdłuż całej drabinki zamiast pomiędzy najbliższymi króćcami. Bez niej woda skróciłaby sobie drogę, a dalsze szczeble grzejnika pozostałyby zimne.

Mechanizm działania jest prosty fizycznie. Rurka zanurzeniowa pełni rolę wewnętrznego deflektora, który kieruje strumień gorącej wody do najdalszego punktu kolektora. Dzięki temu cała pojemność grzejnika zostaje wykorzystana, a nie tylko pierwsza trzecia jego długości. To szczególnie ważne przy dłuższych modelach drabinkowych, powyżej 80 cm szerokości.

Długość rurki trzeba dobrać precyzyjnie. Powinna kończyć się około 1 cm przed zaślepką kolektora, inaczej blokować będzie przepływ powrotny. Standardowe długości to 30, 40, 50 i 60 cm, ale producenci oferują też modele przycinane na wymiar. Cięcie wymaga piłki do metalu i usunięcia gratu pilnikiem, bo ostre krawędzie mogą uszkodzić uszczelkę o-ring wewnątrz zaworu.

Sprawdź oznaczenia na korpusie zaworu przed montażem. Producenci stosują strzałki lub litery L (lewy) i P (prawy), wskazujące stronę podejścia rur. Pomylenie wersji powoduje, że rurka zanurzeniowa wchodzi do złego kolektora, czego efektem jest mieszanie się zasilania z powrotem i spadek wydajności nawet o 40%. W skrajnych przypadkach grzejnik pozostaje całkowicie zimny mimo prawidłowego ciśnienia w instalacji.

Montaż krok po kroku grzejnika łazienkowego z boku

Przed wierceniem otworów pod zawieszenia zmierz rozstaw króćców grzejnika i przenieś go na ścianę. Użyj poziomicy laserowej, bo nawet 2 mm przesunięcia w poziomie spowoduje późniejsze naprężenie zaworu. Oznaczenia wykonaj ołówkiem, a nie markerem, marker na płytce jest trudny do usunięcia bez śladu.

Kolejność montażu jest sztywna i wynika z fizyki instalacji. Najpierw zawieszenia, potem grzejnik, na końcu zawory. Odwrócenie tej kolejności utrudnia późniejsze poziomowanie.

Wiercenie w płytce ceramicznej wymaga wiertła diamentowego lub widiowego bez udaru. Udar powoduje pęknięcia płytki, szczególnie przy krawędziach. Ustaw obroty na średnie, nie wywieraj dużej siły i chłodź wiertło wodą, jeśli wchodzi w twardą glazurę. Kołki rozporowe do łazienki powinny mieć średnicę 8-10 mm, zależnie od ciężaru grzejnika i producenta zawieszeń.

Montaż zaworów zaczynij od nakręcenia na króćce grzejnika, jeszcze zanim zawiesisz go na ścianie. Użyj klucza płaskiego, nie nastawnych szczęk, bo te rysują powierzchnię chromu. Uszczelnienie na gwint zapewnia taśma teflonowa nawinięta w kierunku przeciwnym do kierunku nakręcania, czyli zgodnie z ruchem wskazówek zegara patrząc od strony nakrętki.

Nigdy nie uruchamiaj instalacji bez odpowietrzenia grzejnika. Powietrze uwięzione w górnej części kolektora blokuje przepływ i tworzy zimne strefy. Odpowietrznik ręczny lub automatyczny odkręć przy pierwszym napełnianiu, aż wypłynie jednolity strumień wody bez bąbelków.

Ciśnienie próbne instalacji powinno wynosić 10 bar przez minimum 30 minut, zgodnie z PN-92/B-01706. Spadek ciśnienia oznacza nieszczelność, najczęściej w miejscu połączenia zaworu z króćcem lub na złączce amerykańskiej przy rurze podejściowej. Sprawdź każde połączenie mydlaną wodą, pęcherzyki wskażą wyciek.

Najczęstsze błędy przy bocznym podłączeniu grzejnika drabinkowego

Zbyt niskie zawieszenie grzejnika nad podłogą utrudnia czyszczenie i powoduje nierównomierne nagrzewanie. Minimalna odległość to 12 cm od posadzki, optymalnie 15-20 cm. Powietrze o temperaturze pokojowej opada, więc zbyt nisko zawieszony grzejnik ogrzewa głównie strefę podłogi, a nie środek łazienki, w której przebywasz najdłużej.

Brak zaworu odcinającego na powrocie to błąd kosztowny przy każdej awarii. Bez niego wymiana uszczelki wymaga spuszczania całej instalacji, co w bloku z centralnym ogrzewaniem oznacza konieczność uzgodnienia ze wspólnotą. Zawór odcinający kosztuje 40-60 zł, a oszczędność czasu przy pierwszej naprawie sięga kilku godzin.

Zbyt mocne dokręcenie złączki rozrywa gwint lub deformuje uszczelkę. Moment dokręcenia dla złączki 1/2 cala to około 25-30 Nm, więcej niż standardowy klucz nastawny da bez wyczucia. Klucz dynamometryczny to nie przesada, to pewność, że za dwa sezony nie będziesz szukać przyczyny mokrej plamy pod zaworem.

Mieszanie zasilania z powrotem to klasyczny błąd przy podłączeniu bocznym. Woda zamiast płynąć przez cały grzejnik, krąży w pętli między najbliższymi króćcami. Objawem jest zimna drabinka przy gorących zaworach. Rozwiązanie to prawidłowe oznaczenie stron (zasilanie górne, powrót dolne) i sprawdzenie kierunku strzałek na korpusie zaworu.

Użycie zaworów bez certyfikatu do instalacji o wysokim ciśnieniu kończy się mikropęknięciami po jednym sezonie. Ciśnienie w wieżowcach dochodzi do 8 bar, w domach z pompami podwyższającymi do 10 bar. Tanie zawory bez oznaczenia PN-EN 442 nie są projektowane na takie parametry. Koszt wymiany całego grzejnika po awarii przekracza kilkaset złotych.

Dobór grzejnika drabinkowego do łazienki

Moc grzewcza drabinki musi pokryć straty ciepła łazienki, inaczej pomieszczenie pozostanie chłodne mimo gorącego grzejnika. Wzór jest prosty: pomnóż kubaturę (długość × szerokość × wysokość) przez 80 W dla dobrze ocieplonego mieszkania lub 120 W dla starego budownictwa. Dla łazienki 6 m² przy wysokości 2,5 m daje to 1200-1800 W, czyli model o mocy 1500 W przyjmie się bez problemu.

Materiał wpływa na czas nagrzewania i trwałość. Stalowe grzejniki mają większą pojemność wodną i dłużej trzymają ciepło, co sprawdza się przy centralnym ogrzewaniu z przerwami w pracy. Aluminiowe szybciej reagują na zmiany temperatury, lepiej współpracują z grzałką elektryczną w trybie hybrydowym. W łazienkach z krótkimi sesjami grzewczymi aluminium wygrywa responsywnością.

Wariant hybrydowy z grzałką elektryczną to rozwiązanie dla domów bez centralnego ogrzewania w łazience lub dla okresów poza sezonem. Grzałka 300-800 W wkręcana w trójnik kolektora pozwala suszyć ręczniki latem, gdy kocioł jest wyłączony. Wymaga gniazdka z uziemieniem i zabezpieczenia różnicowoprądowego 30 mA, zgodnie z normą PN-HD 60364 dla pomieszczeń mokrych.

Wymiary musisz dopasować do dostępnej ściany. Grzejnik szerszy niż przestrzeń między wanną a pralką zaburzy proporcje wnętrza i utrudni dostęp do obu urządzeń. Standardowe szerokości to 40, 50, 60, 80 i 120 cm. Wysokość kolektora wpływa na powierzchnię oddawania ciepła, więc wyższe modele oznaczają niższą temperaturę pracy przy tej samej mocy, co przedłuża żywotność lakieru.

Sprawdź rozstaw króćców przed zakupem. Większość producentów stosuje 50 mm w osi, ale modele kompaktowe mają rozstaw 40 mm lub 35 mm. Próba dopasowania zaworu 50 mm do grzejnika z rozstawem 40 mm kończy się wymianą całego zestawu. Parametr ten znajdziesz w karcie technicznej, warto poprosić o nią sprzedawcę jeszcze przed wpłatą zaliczki.

Ciśnienie robocze instalacji w Twoim budynku determinuje wybór. W starym budownictwie, gdzie ciśnienie sięga 6 bar, standardowe grzejniki sprawdzą się bez problemu. W nowych instalacjach z pompami i stabilizatorami ciśnienia, gdzie parametry dochodzą do 10 bar, wybieraj modele z atestem na wyższe ciśnienie. Norma PN-EN 442 dzieli grzejniki na klasy ciśnieniowe, a każda klasa wyżej podnosi cenę o około 15-25%.

Koszt całkowity instalacji obejmuje nie tylko grzejnik, ale też zawory, złączki, rury podejściowe i ewentualną grzałkę. Sam grzejnik to 40-60% budżetu, resztę pochłania armatura i materiały montażowe. Przy średniej wielkości drabince 80 cm, komplet materiałów z montażem własnym to 800-1200 zł, zlecenie hydraulikowi podnosi kwotę o 400-700 zł za robociznę.

Skomplikowane instalacje, zwłaszcza wymiana pionów w bloku czy przeniesienie podejść w ścianie nośnej, powierz hydraulikowi z uprawnieniami. Samodzielna praca przy instalacji centralnego ogrzewania w budynku wielorodzinnym może skutkować zalaniem sąsiadów i odpowiedzialnością finansową, której nie pokrywa polisa mieszkaniowa bez rozszerzenia o ryzyko instalacyjne.

Źródła danych: norma PN-EN 442 dotycząca grzejników i konwektorów, norma PN-92/B-01706 w zakresie ciśnienia próbnego instalacji, norma PN-HD 60364 dla instalacji elektrycznych w pomieszczeniach mokrych. Parametry techniczne zaworów i grzejników zgodne z dokumentacją producentów branży grzewczej.
