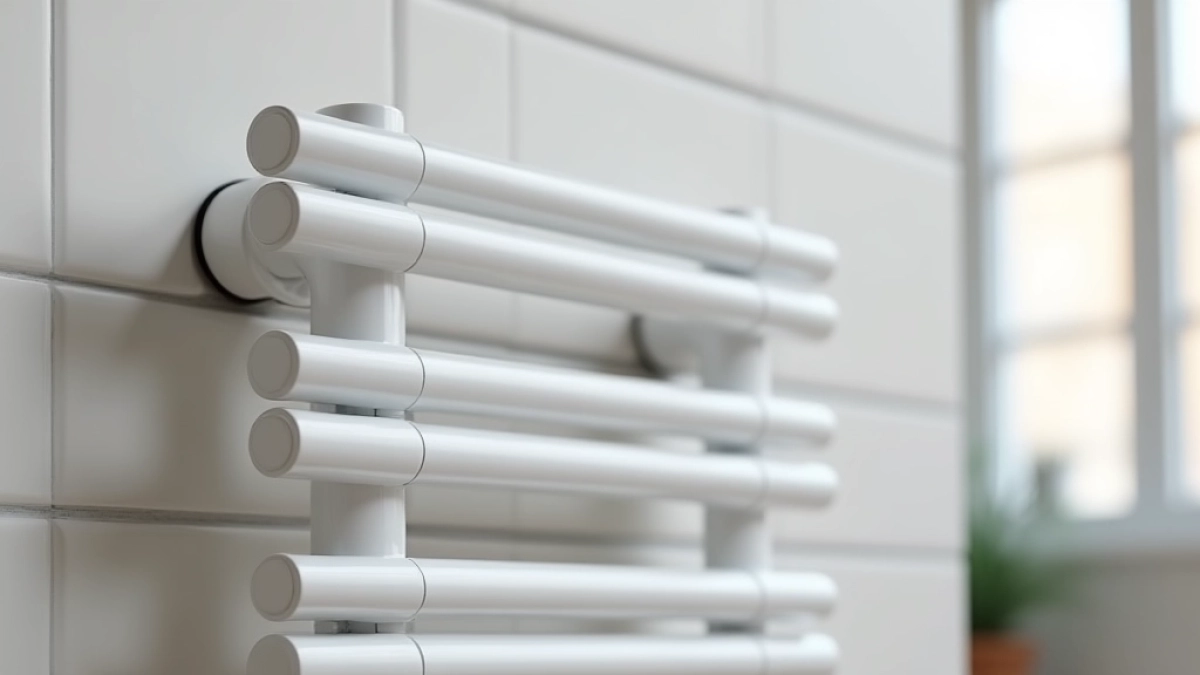

Gorgiel AS 74×56: grzejnik łazienkowy z podłączeniem bocznym lewym

Grzejnik łazienkowy z podłączeniem bocznym lewym to najczęstszy wybór przy remontach w polskich blokach z lat 70. i 80., gdzie rury zasilające wychodzą z reguły z lewej ściany. Model Gorgiel AS 74×56 wpisuje się w ten standard idealnie, a przy okazji oferuje 540 W mocy, biały kolor RAL 9016 i stal niskowęglową, która wytrzymuje ciśnienie robocze do 1,0 MPa. Zanim klikniesz „dodaj do koszyka", sprawdź, czy rozstaw przyłączy 50 mm zgadza się z tym, co masz w ścianie, bo właśnie ten jeden centymetr potrafi zamienić sprawny montaż w kilkugodzinną przepychankę z zaworami.

• Parametry techniczne i moc 540 W w praktyce
• Podłączenie boczne lewe L31 co oznacza i jak dopasować
• Montaż zawieszenia Z 12 krok po kroku
• Gorgiel AS 74×56 na tle konkurencji w podobnej półce cenowej
• Scenariusze zastosowania: blok, dom, łazienka z oknem
• Dobór mocy, kubatury i wentylacji szybki kalkulator
• Najczęstsze błędy montażowe i jak ich uniknąć
• Gwarancja, serwis i dostępność części
• Zasilanie boczne lewe jak to wpływa na dobór zaworów
• FAQ najczęściej zadawane pytania

Parametry techniczne i moc 540 W w praktyce

540 W przy ΔT 50°C (czyli różnicy między temperaturą zasilania 75°C a powietrzem w pomieszczeniu 20°C) oznacza, że grzejnik skutecznie dogrzeje łazienkę o kubaturze 5-6 m³. To standardowe pomieszczenie w bloku: około 2,0 m × 2,5 m × 2,5 m wysokości. Przyjmuje się uproszczone przeliczenie 100 W na metr kwadratowy powierzchni, więc taki model pokrywa zapotrzebowanie około 5,4 m² w standardowej izolacji.

Wysokość 740 mm i szerokość 560 mm sprawiają, że grzejnik mieści się pod standardowym oknem w kuchni, ale w łazience najczęściej trafia na ścianę naprzeciwko wanny lub nad pralkę. Kolektor wykonano z profilu „D" 40×30 mm, a rury nośne mają średnicę 20 mm. Taka geometria daje dużą sztywność i chroni przed odkształceniami przy gwałtownym napełnianiu zimną wodą po sezonie grzewczym.

Ciśnienie robocze 1,0 MPa i próbne 1,5 MPa zamykają temat dla typowych instalacji centralnego ogrzewania w budynkach mieszkalnych. Norma PN-EN 442 wymaga, żeby grzejniki łazienkowe stalowe wytrzymywały co najmniej 1,0 MPa roboczo, więc tutaj producent nie zostawia marginesu na przypadek. Maksymalna temperatura pracy 95°C zezwala na zasilanie z kotła gazowego, węglowego lub pompy ciepła bez dodatkowych ograniczeń.

Waga samego grzejnika bez wody to około 7-8 kg, a z czynnikiem roboczym blisko 9 kg. To ma znaczenie przy wyborze ściany montażowej; ściana kartonowo-gipsowa wymaga wzmocnienia profilami stalowymi lub montażu na stelażu.

Przy doborze mocy pamiętaj, że łazienka z oknem traci 10-15% ciepła więcej niż pomieszczenie bez okna. Jeśli planujesz suszyć na grzejniku ręczniki przez całą dobę, realne zapotrzebowanie rośnie o kolejne 10%.

Co dostajesz w zestawie, a co musisz dokupić osobno

Producent dokłada korek i odpowietrznik 1/2", komplet zawieszenia ściennego Z 12 oraz instrukcję montażu. Zaworów regulacyjnych, głowicy termostatycznej, wężyków przyłączeniowych i koniecznych do prawidłowej pracy uszczelek nie ma w pudełku te elementy trzeba skompletować osobno, najlepiej z atestem na wodę pitną, jeśli grzejnik ma też grzać wodę użytkową w systemie otwartym.

Podłączenie boczne lewe L31 co oznacza i jak dopasować

Oznaczenie L31 to skrót z kart katalogowych Gorgiela: „L" oznacza zasilanie z lewej strony, a „31" to wewnętrzny kod kierunku przepływu wody. W praktyce oznacza to, że rura zasilająca (gorąca) wchodzi do grzejnika w górnym króćcu po lewej stronie, a powrót (zimniejsza) wychodzi w dolnym króćcu, również po lewej. Rozstaw między osiami króćców wynosi 50 mm.

Taki układ jest korzystny, gdy pion zasilający w łazience prowadzi po lewej ścianie, a Ty nie chcesz prowadzić rur w bruzdach przez całe pomieszczenie. Zasilanie boczne lewe pozwala poprowadzić podejście w linii prostej pod stropem lub przy samym grzejniku, bez widocznych kolan. To czysta oszczędność materiału i czasu hydraulika.

Grzejnik łazienkowy z podłączeniem bocznym lewym współpracuje ze wszystkimi standardowymi zaworami kątowymi i prostymi 1/2". Przy wyborze zaworu termostatycznego zwróć uwagę na wartość kv dla grzejnika o mocy 540 W przy ΔT 50°C optymalny kv mieści się w granicach 0,5-1,0 m³/h. Zbyt duży przepływ powoduje szumy i korozję wżerową, zbyt mały nierównomierne grzanie.

Instalacja aluminiowa i miedziana wymaga zastosowania zaworów z niklowaną powłoką wewnętrzną lub separatorów bimetalicznych, bo kontakt stali niskowęglowej z miedzią w obecności wody o pH poniżej 7 prowadzi do korozji wżerowej. W praktyce oznacza to wymianę wody częściej niż co 5 lat i konieczność stosowania inhibitorów.

Przed montażem zmierz rzeczywistą odległość między rurami przy ścianie. Tolerancja ±2 mm to normalka, ale ±5 mm już wymaga zastosowania kształtek korekcyjnych albo krótkich wężyków elastycznych.

Sprawdzenie kierunku zasilania bez zdejmowania obudowy

Zasilanie boczne lewe rozpoznasz po asymetrycznym usytuowaniu króćców: oba wyloty znajdują się z lewej strony kolektora, a prawa strona zawiera jedynie odpowietrznik i korek. Jeśli króćce są po prawej, potrzebujesz wariantu L32 albo modelu z lustrzanym odbiciem, bo odwrócenie grzejnika o 180 stopni nie zmienia hydrauliki, ale zmienia kierunek zasilania.

Montaż zawieszenia Z 12 krok po kroku

Zawieszenie Z 12 to system dwóch wsporników ściennych z regulacją odległości od ściany (standardowo 30-50 mm). Montaż zaczynasz od wyznaczenia poziomu, bo nawet 2 mm przekoszenia widać gołym okiem przy kalibracji króćców. Użyj lasera liniowego albo klasycznej poziomicy minimum 80 cm.

Kolejny krok to wiercenie otworów pod kołki rozporowe. W ścianie z cegły pełnej świetnie sprawdzają się kołki nylonowe 8×40 mm, w betonie kołki 10×50 mm, a w gazobetonie (suporeks) koniecznie kołki dedykowane do betonu komórkowego, bo zwykłe kołki się wyrywają przy pierwszym większym obciążeniu.

Wkręcenie wsporników wymaga klucza imbusowego 5 mm. Śruby regulacyjne pozwalają ustawić grzejnik pionowo, co jest ważne, gdy górna krawędź ma trafić w jedną linię z glazurą w małej łazienki każdy milimetr przekoszenia psuje optykę.

Zawieszenie grzejnika wykonujesz w dwie osoby, bo ciężar 9 kg z wodą robi się nieporęczny. Najpierw zahaczasz górne haki, potem opuszczasz dolne wsporniki na prowadnice. Po założeniu grzejnika sprawdź, czy siedzi pewnie i nie ma luzów grzejnik łazienkowy podłączenie boczne lewe wymaga precyzji, bo przy późniejszych pracach glazurniczych łatwo go przypadkowo strącić.

Podłączenie do instalacji zaczynasz od nakręcenia zaworów na króćce z użyciem konopi lub taśmy teflonowej. Pamiętaj, że gwint 1/2" cala to około 21 mm średnicy zewnętrznej, a skok gwintu wynosi 1,81 mm. Zbyt dużo konopi tnie, zbyt mało cieknie. Standardowo wystarczy 8-10 zwojów.

Nigdy nie dokręcaj zaworów kluczem francuskim z przedłużką, bo łatwo urwać króciec. Moment dokręcania dla 1/2" to 25-30 Nm, czyli lekki opór przy dłoni, żadnego siłowania.

Próba szczelności i pierwsze uruchomienie

Po skręceniu instalacji należy przeprowadzić próbę ciśnieniową zimną wodą przy ciśnieniu 0,6 MPa przez 30 minut. Spadek ciśnienia powyżej 0,02 MPa oznacza nieszczelność. Dopiero po pozytywnej próbie otwierasz zawory i odpowietrzasz grzejnik kluczem 5 mm przez odpowietrznik.

Gorgiel AS 74×56 na tle konkurencji w podobnej półce cenowej

Na polskim rynku grzejników łazienkowych stalowych z podłączeniem bocznym lewym w przedziale 250-450 PLN królują trzy marki: Gorgiel, Instal-Projekt i Terma. Każda z nich ma w ofercie model odpowiadający gabarytom 74×56 cm, ale różnią się detalami, które w praktyce przesądzają o wyborze.

Gorgiel wygrywa stosunkiem mocy do ceny: 540 W za około 300 PLN daje najniższy koszt jednego wata w segmencie. Instal-Projekt oferuje bogatszą paletę kolorów, co ma znaczenie przy łazienkach z odważną glazurą. Terma ma najwyższą moc, ale jednocześnie największą masę i niższe ciśnienie robocze, przez co nie zawsze pasuje do starszych instalacji w kamienicach.

Pod względem trwałości polska marka Gorgiel ze stali niskowęglowej wypada porównywalnie z konkurencją, a zastosowanie kolektora profilu „D" 40×30 mm zamiast cieńszych profili zmniejsza ryzyko pęknięcia przy szoku termicznym. Instal-Projekt stosuje podobne rozwiązania, Terma w tańszych modelach idzie w odchudzanie ścianek.

Jeśli planujesz dodatkowo grzałkę elektryczną na okres poza sezonem grzewczym, Gorgiel AS obsługuje ten wariant przez króciec 1/2" w prawym górnym rogu. Terma i Instal-Projekt wymagają w niektórych modelach demontażu jednego z zaworów, co komplikuje serwis.

Kiedy Gorgiel AS 74×56 sprawdzi się najlepiej

Model celuje w łazienki 4-7 m² w blokach z lat 70. i 80., gdzie pion zasilający jest z lewej strony, a instalacja pracuje przy ciśnieniu 0,6-1,0 MPa. Sprawdzi się też w niewielkich łazienkach w domach jednorodzinnych, szczególnie na poddaszu, gdzie liczy się niska masa.

Nie jest to najlepszy wybór, jeśli potrzebujesz grzejnika piętrowego wielkogabarytowego (powyżej 1500 W), bo w tej kategorii Gorgiel oferuje inne serie. Również w mieszkaniach z instalacją miedzianą woda o pH poniżej 7 może przyspieszyć korozję, więc w takiej sytuacji lepszym wyborem będzie model z powłoką antykorozną lub całkowicie miedziany.

Scenariusze zastosowania: blok, dom, łazienka z oknem

W typowym bloku z wielkiej płyty grzejnik łazienkowy z podłączeniem bocznym lewym montuje się najczęściej na ścianie sąsiadującej z korytarzem, bo tam wychodzi pion. Taka lokalizacja ma dwie zalety: łatwy dostęp do zaworów i możliwość suszenia ręczników bezpośrednio nad wanną lub pralką.

W domu jednorodzinnym z pompą ciepła warto zwrócić uwagę na niskotemperaturowy charakter zasilania (35-45°C). Przy takich parametrach grzejnik 540 W traci około 40% mocy, więc realnie daje tylko 320 W. W takiej sytuacji lepiej szukać modeli o większej powierzchni oddawania ciepła albo z wentylatorem wspomagającym konwekcję.

Łazienka z oknem potrzebuje dodatkowej mocy na pokrycie strat przez szybę. Standardowe okno 60×60 cm z pakietem dwukomorowym traci około 60-80 W przy temperaturze zewnętrznej -10°C, więc zapotrzebowanie rośnie o 10-15%. W takiej łazience Gorgiel AS 74×56 o mocy 540 W pokryje zapotrzebowanie na około 4,5 m² z oknem, a bez okna na wspomniane 5,4 m².

Suszarnia do ręczników to funkcja, o której wielu użytkowników zapomina przy zakupie. Model o wymiarach 74×56 cm i masywnym kolektorze 40×30 mm utrzymuje bez problemu dwa ręczniki kąpielowe i ściereczkę, a ich wyschnięcie w normalnej temperaturze zasilania trwa 3-4 godziny. Przy stałym użytkowaniu warto włączyć zawór termostatyczny na niższą temperaturę, by nie przesuszać powietrza.

Estetyka i aranżacja wnętrza

Biały grzejnik RAL 9016 to bezpieczny wybór do każdej glazury. Na zamówienie producent wykonuje wersje w kolorach z pełnej palety RAL, ale termin realizacji wydłuża się do 3-4 tygodni, a cena rośnie o 20-40%. W łazienkach z odważną kolorystyką (szarość, antracyt, butelkowa zieleń) warto rozważyć wersję czarną matową RAL 9005, która teraz mocno zyskuje na popularności.

Dobór mocy, kubatury i wentylacji szybki kalkulator

Podstawowa reguła 100 W na m² powierzchni zakłada wysokość 2,5 m. Dla łazienki z sufitem 2,7 m dodaj 8%, przy 3,0 m dodaj 20%. Każde okno to dodatkowe 60-80 W, ściana zewnętrzna (narożna) to kolejne 50 W. Drzwi bezprzylgowe (np. szklane) obniżają zapotrzebowanie, bo zwiększają przepływ powietrza.

Przykład praktyczny: łazienka 3,5 m², wysokość 2,7 m, jedno okno 60×60 cm, ściana wewnętrzna. Zapotrzebowanie bazowe: 3,5 × 100 = 350 W. Sufit wyższy o 20 cm: +8% = 28 W. Okno: +70 W. Razem 448 W. Grzejnik 540 W daje więc 20% zapasu, co pozwala na pracę przy niższej temperaturze zasilania i wolniejsze zużycie stali.

Wentylacja to temat zaniedbywany. Grzejnik łazienkowy działa jako suszarka, ale bez prawidłowej wentylacji (kratka 150 cm² lub wentylator 100 m³/h) łazienka szybko pokryje się grzybem, szczególnie przy narożnych wannach i kabinach prysznicowych. Polskie przepisy wymagają kanału wentylacyjnego o przekroju co najmniej 200 cm² dla łazienki z oknem i 250 cm² bez okna.

Jeśli masz wątpliwości, czy grzejnik 540 W wystarczy, pomnóż zapotrzebowanie o 1,15 i porównaj z mocą katalogową. Zapas 10-20% zostawia margines na spadek wydajności po 10-15 latach eksploatacji, kiedy wnętrze kolektora pokrywa się warstwą kamienia.

Najczęstsze błędy montażowe i jak ich uniknąć

Pierwszy grzech to montaż grzejnika bez odpowietrznika na najwyższym punkcie. Powietrze gromadzi się w górnej części kolektora i tworzy kieszeń, przez które przepływ wody praktycznie ustaje. Efekt: dolna część grzejnika grzeje, górna jest letnia. Rozwiązanie: odpowietrznik automatyczny lub ręczny 1/2" w prawym górnym króćcu.

Drugi błąd to montaż zaworu termostatycznego na powrocie zamiast na zasilaniu. Zawór termostatyczny reguluje temperaturę w pomieszczeniu przez ograniczanie przepływu gorącej wody, więc musi stać na zasilaniu. Odwrócenie powoduje, że termostat działa z opóźnieniem i niedokładnie, bo reaguje na temperaturę wody wychodzącej, która już oddała część ciepła.

Trzeci problem to brak zaworu odcinającego na powrocie. Bez niego nie da się wymienić grzejnika bez spuszczania wody z całego pionu. Koszt zaworu zwrotnego to 30-60 PLN, a oszczędność czasu przy pierwszej awarii liczona w godzinach.

Czwarty błąd to śrubunek na króćcu 1/2" bez uszczelki. Woda z instalacji pod ciśnieniem 1,0 MPa potrafi wypryskiwać przez mikroskopijne nieszczelności z prędkością kioszek, więc uszczelka EPDM lub grafitowa jest absolutnym minimum.

Przy montażu w ścianie kartonowo-gipsowej nie mocuj grzejnika bezpośrednio do płyty. Wymagana jest podkonstrukcja z profili CW 50 lub ruszt drewniany osadzony w stelażu. Punkty mocowania wsporników powinny być oddalone co najmniej 30 cm od krawędzi płyty.

Gwarancja, serwis i dostępność części

Producent udziela 10-letniej gwarancji na szczelność korpusu i 2-letniej na powłokę lakierniczą. To standard w branży, choć zdarzają się producenci oferujący 15 lat. Liczy się realna dostępność części zamiennych, a Gorgiel jako polska firma z własnym zakładem produkcyjnym utrzymuje magazyn części przez minimum 15 lat od wycofania modelu.

Serwis gwarancyjny realizowany jest przez sieć autoryzowanych instalatorów, lista dostępna na stronie producenta. Naprawa w ramach gwarancji obejmuje wymianę nieszczelnego kolektora, ale nie obejmuje uszkodzeń mechanicznych (wgnieceń, pęknięć od uderzenia) ani korozji spowodowanej niewłaściwą jakością wody.

Części eksploatacyjne, jak uszczelki, korki, odpowietrzniki, są dostępne w standardzie hydraulicznym 1/2" u większości dystrybutorów. Głowice termostatyczne z wkładem wymiennym kosztują 25-80 PLN i pasują do standardowych zaworów bez konieczności spuszczania wody.

Zasilanie boczne lewe jak to wpływa na dobór zaworów

Zawór termostatyczny z głowicą, zawór odcinający na powrocie, ewentualnie zawór regulacyjny podpionkowy. Taki komplet kosztuje łącznie 100-200 PLN, a daje pełną kontrolę nad pracą grzejnika. Przy zasilaniu bocznym lewym ważne jest, by oba zawory montować po tej samej stronie ściany, czyli lewej, co skraca podejście rur i poprawia estetykę.

W budynkach z rozdzielaczem podłogowym podejście do grzejnika prowadzi się często w posadzce, a sam grzejnik dostaje zasilanie od dołu. W takim układzie podłączenie boczne lewe nie jest optymalne, bo wymaga kolan pod 90 stopni. Lepszy będzie model z zasilaniem dolnym D31 lub D61, o ile producent go oferuje.

FAQ najczęściej zadawane pytania

Zasilanie boczne lewe a dolne to nie to samo. Boczne oznacza króćce z boku kolektora, dolne oznacza wylot w dolnej części obudowy. W małej łazience z pionem po lewej stronie zasilanie boczne lewe pozwala uniknąć kucia ściany i prowadzenia rur podłogowo.

Stal niskowęglowa reaguje z miedzią w obecności wody o niskim pH, dlatego w instalacjach mieszanych konieczne jest stosowanie separatorów lub wymienników. Bez nich w ciągu 5-7 lat mogą pojawić się mikrootwory w stali, których naprawa wymaga wymiany grzejnika.

Grzałka elektryczna w grzejniku łazienkowym z podłączeniem bocznym lewym jest jak najbardziej możliwa, ale wymaga króćca 1/2" w prawym górnym rogu. Ten model go posiada, więc po sezonie grzewczym grzejnik może działać jako suszarka elektryczna z mocą 300-800 W.

Moc 540 W przy ΔT 50°C to standardowa temperatura zasilania 75°C i powietrza 20°C. Przy pompie ciepła z zasilaniem 45°C realna moc spada do około 320 W. W takiej sytuacji warto szukać modeli o większej powierzchni lub większej pojemności wodnej.

Numeracja katalogowa 74×56 oznacza wysokość 740 mm i szerokość 560 mm. To model pośredni, w ofercie Gorgiel dostępne są też wersje 60×50, 90×60, 120×60. Rozstaw przyłączy 50 mm jest stały dla całej serii, co ułatwia ewentualną wymianę na inny gabaryt.

Standardowy kolor biały RAL 9016 to matowa biel lekko złamana ciepłą tonacją, która komponuje się z większością glazury. Na zamówenie producent wykonuje wersje w dowolnym kolorze z palety RAL, ale termin wydłuża się do 3-4 tygodni.

Montaż w bloku z wielkiej płyty wymaga sprawdzenia nośności ściany. Standardowa ściana nośna 15 cm udźwignie grzejnik z wodą bez problemu, ale ściana działowa 8 cm już wymaga konsultacji z konstruktorem. W praktyce większość bloków ma ściany łazienkowe 14-20 cm, więc problem dotyczy głównie ścian działowych w nowych apartamentowcach.

Grzejnik łazienkowy Gorgiel AS 74×56 z podłączeniem bocznym lewym to rozsądny wybór do łazienki 4-6 m² w bloku z lat 70. i 80. oraz w niewielkich łazienkach w domach. Moc 540 W, ciśnienie 1,0 MPa, 10-letnia gwarancja i polska produkcja z dostępem do części tworzą pakiet, który trudno przebićć w podobnej cenie. Kluczem jest precyzyjny pomiar rozstawu przyłączy i wybór zaworów z atestem na wodę pitną, szczególnie w instalacjach mieszanych stal-miedź.

Przed zakupem zmierz dokładnie odległość między rurami w ścianie, sprawdź, czy ściana utrzyma 9 kg obciążenia, ustal, czy potrzebujesz wersji kolorystycznej (wtedy licz się z wydłużonym terminem). Do pełnego zestawu montażowego potrzebujesz jeszcze zaworów, głowic termostatycznych, kształtek i uszczelek. Z tak skompletowanym arsenałem montaż trwa 2-3 godziny, a grzejnik będzie służył spokojnie przez 15-20 lat.

Specyfikacja oparta na karcie katalogowej producenta oraz normie PN-EN 442 dotyczącej grzejników i konwektorów. Szczegółowe dane techniczne dostępne są w dokumentacji producenta (gorgiel.com.pl). Informacje o cenach orientacyjnych zebrane na podstawie ofert dystrybutorów i mogą się różnić w zależności od regionu oraz aktualnych promocji.

Aktualna dostępność i warianty kolorystyczne zmieniają się dynamicznie, dlatego przed zakupem warto skontaktować się z autoryzowanym dystrybutorem lub sprawdzić najnowszą kartę produktu u producenta. Ceny podane w artykule są orientacyjne i nie stanowią oferty handlowej.
