Grzejnik łazienkowy – gdzie podłączyć zasilanie i nie popełnić błędu

Zimna łazienka potrafi zepsuć nawet najlepiej zaplanowany poranek, a źle podłączony grzejnik to nie tylko dyskomfort, lecz także ryzyko zalania sąsiada i pustej kieszeni. Umiejscowienie zasilania decyduje o tym, czy rurki schowane w ścianie poprowadzisz estetycznie, czy też zaczniesz kuć kafle i psuć świeżo położoną glazurę. Sprawdź, jak rozpoznać przyłącze w konkretnym modelu, zanim wbijesz pierwszy kołek rozporowy te kilka minut przed montażem oszczędzi godzin nerwów i setek złotych.

• Rodzaje przyłączy w grzejnikach łazienkowych dolne, boczne i krzyżowe
• Rozstaw zasilania grzejnika łazienkowego standardy i wymiary przyłączy
• Podłączenie elektryczne grzejnika łazienkowego gdzie doprowadzić przewód 230V
• Montaż grzejnika łazienkowego krok po kroku
• Najczęstsze błędy montażowe, które kosztują fortunę
• Dobór armatury i wyposażenia dodatkowego

Rodzaje przyłączy w grzejnikach łazienkowych dolne, boczne i krzyżowe

Lokalizacja zasilania w grzejniku łazienkowym wynika z konstrukcji kolektora, czyli wewnętrznego rzędu rur, do których podpina się obieg wody. W praktyce wyróżnia się cztery warianty, a każdy z nich determinuje, jak poprowadzisz instalację i jakie zawory kupisz.

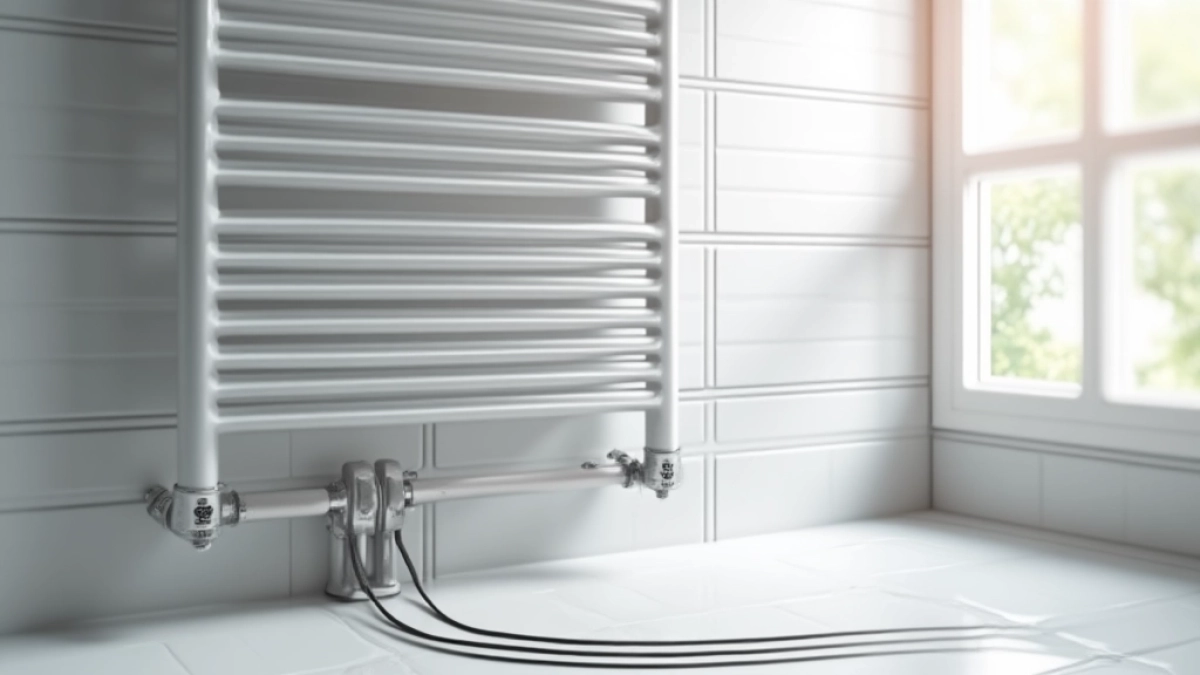

Podłączenie dolne (DOL) to najpopularniejsze rozwiązanie w modelach drabinkowych i dekoracyjnych. Oba króćce wychodzą z dołu kolektora, zwykle osiowo lub skrajnie, dlatego rury chowasz w ścianie lub prowadzisz po powierzchni w listwach. Takie podpięcie ułatwia późniejsze wpięcie grzałki elektrycznej, która w trybie poza sezonem grzewczym suszy ręczniki bez konieczności uruchamiania kotła.

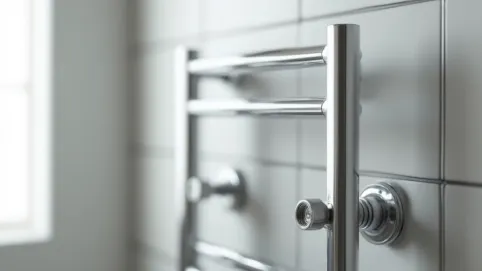

Podłączenie boczne (BOC) pozostaje w użyciu głównie w starszych budynkach i prostych drabinkach. Zasilanie wchodzi z boku, a powrót wychodzi po przeciwnej stronie, więc wymaga dwóch zaworów kątowych oraz kształtki rozstawowej. Estetyka cierpi, ale mechanika działa bez zarzutu nawet przy niestabilnym ciśnieniu w sieci.

Podłączenie krzyżowe stosuje się w wysokich i wąskich grzejnikach o dużej mocy, gdzie dystans między zasilaniem a powrotem przekracza 80 mm. Woda opływa całą powierzchnię zygzakiem, dzięki czemu zyskuje się równomierne nagrzewanie nawet przy słabym obiegu. Wariant wymaga jednak dłuższych rur przy ścianie, co komplikuje układ w małych kabinach prysznicowych.

Podłączenie centralne (HLO) to układ jednopunktowy, w którym zasilanie i powrót łączą się w jednym korpusie zaworu. Spotykany głównie w grzejnikach designerskich, gdzie liczy się każdy centymetr czystej formy. Sprawdza się przy instalacjach z pompą obiegową o wysokim wydatku, natomiast w sieciach grawitacyjnych potrafi generować szumy i nierównomierne grzanie.

Rozstaw zasilania grzejnika łazienkowego standardy i wymiary przyłączy

Rozstaw przyłączy to odległość między osią zasilania a osią powrotu, mierzona w milimetrach wzdłuż kolektora. W polskich łazienkach najczęściej spotykany jest rozstaw 50 mm, zgodny z normą PN-EN 442 dla grzejników stalowych i aluminiowych. Producenci grzejników drabinkowych często stosują wartości 40, 50 lub 60 mm, dlatego przed zakupem warto zmierzyć starą instalację suwmiarką, a nie „na oko”.

W budynkach wielorodzinnych z lat 70. i 80. rozstawy potrafią wynosić 500 mm, bo projektanci opierali się na grzejnikach płytowych C.O. W takim przypadku konieczna jest kształtka regulowana lub wymiana zaworów na kompensujące różnicę osi. Tolerancja montażowa wynosi zwykle ±2 mm, przy większych odchyłkach pojawia się naprężenie w złączach, które po jednym sezonie skończy się kapką na podłodze.

Centralne ogrzewanie miejskie wymaga ciśnienia roboczego do 6 bar, a w instalacjach z hydroforem nawet 10 bar. Wartość ta wpływa na dobór zaworów, ponieważ tanie modele mosiężne bez atestu odkształcają się już przy 4 bar. Pewność daje deklaracja zgodności z normą PN-EN 215 dla zaworów grzejnikowych oraz protokół próby ciśnieniowej 1,5-krotnie wyższej niż maksymalne ciśnienie robocze.

Moc grzejnika dobiera się proporcjonalnie do kubatury pomieszczenia i jakości izolacji. W łazienkach z wentylacją wyciągową prawidłowe jest 70-100 W na 1 m², przy czym górna granica dotyczy strefy kąpielowej z oknem narożnym lub ścianą zewnętrzną. Model drabinkowy o wymiarach 60 × 120 cm pokrywa zapotrzebowanie 5-7 m², czyli typową łazienkę w bloku. Zawyżanie mocy grozi pyłowi z rozgrzanego powietrza i przegrzewaniu paneli podłogowych, zaniżanie ciągłą pracą kotła na pełnym obiegu.

Rozstaw przyłączy wpływa także na głębokość zabudowy ściany. Przy 50 mm rurki PEX 16 mm chowają się w krzywce instalacyjnej o głębokości 18 mm, co pozwala poprowadzić je w warstwie kleju pod glazurą. Większe średnice wymagają kucia bruzd 35-40 mm, więc przy decyzji o położeniu kafli warto najpierw rozrysować trasę rur.

Podłączenie elektryczne grzejnika łazienkowego gdzie doprowadzić przewód 230V

Grzejnik wodno-elektryczny łączy zalety obu technologii, ale wymaga dwóch niezależnych obiegów doprowadzonych do obudowy. Zasilanie centralnego ogrzewania wchodzi standardowo od dołu, a przewód 230 V prowadzisz drugostronnie lub z boku, przez dedykowany kanał w profilu. W modelach bez takiego kanału konieczne jest wyprowadzenie kabla z puszki instalacyjnej umieszczonej minimum 60 cm nad podłogą.

Kluczowe znaczenie ma strefa wilgotności, w której znajdzie się urządzenie. Zgodnie z normą IEC 60364-7-701 łazienkę dzieli się na cztery obszary: 0 to wnętrze wanny, 1 to przestrzeń do 2,25 m nad brodzikiem, 2 to obszar do 0,6 m od krawędzi, a 3 to reszta pomieszczenia. Grzejnik powinien wisieć w strefie 2 lub 3, a jego gniazdo elektryczne w strefie 3, w obudowie o klasie szczelności co najmniej IP44. Bez tego zabezpieczenia woda z prysznica prędzej czy później dotrze do styków.

Grzałka elektryczna wkręcana w kolektor grzejnika drabinkowego pobiera od 300 do 1000 W, co oznacza konieczność prowadzenia obwodu z wyłącznikiem nadprądowym B 10 A oraz wyłącznikiem różnicowoprądowym 30 mA. Kabel trójżyłowy YDYp 3 × 1,5 mm² wystarczy, ale przy mocy powyżej 2000 W lepszy będzie przewód 2,5 mm², żeby uniknąć grzania się izolacji. W praktyce montażu najczęściej popełnianym błędem jest wpinanie grzejnika do gniazda w łazience bez oddzielnego obwodu, co prowadzi do wyzwalania korków przy jednoczesnym użyciu suszarki.

Montaż grzejnika łazienkowego krok po kroku

Krok 1. Zakręć zawory odcinające na pionie i spuść wodę z odcinka instalacji. W budynku z własną kotłownią wyłącz obieg pompy i poczekaj, aż rury wystygną do temperatury poniżej 35°C.

Krok 2. Wyznacz osie przyłączy na ścianie, korzystając z poziomicy i miary. Dolna krawędź grzejnika powinna zawisnąć 60-120 cm nad posadzką, a oś króćców pokrywać się z rozstawem istniejącej instalacji. Odstęp od ściany ustaw na 3-5 cm, dzięki czemu powietrze swobodnie opływa rurki.

Krok 3. Wywierć otwory pod kołki rozporowe Ø8 lub Ø10 mm, dobierając wiertło do typu ściany. W kafelce użyj wiertła diamentowego na wolnych obrotach, by nie pękła glazura. Głębokość otworu powinna odpowiadać długości kołka plus 5 mm.

Krok 4. Zamontuj uchwyty dolne i górne, dokręcając śruby kluczem imbusowym. Każdy uchwyt musi przenosić masę grzejnika wypełnionego wodą, która w modelu 60 × 120 cm wynosi około 12 kg. W tynku gipsowym konieczne są kołki typu Molly, w betonie wystarczą standardowe kołki plastikowe.

Krok 5. Zawieś grzejnik, sprawdź pion i poziom, a następnie podłącz króćce do zaworów. Na gwint nałóż pastę teflonową lub taśmę PTFE, dokręcając kluczem nastawczym z wyczuciem. Zbyt mocne dociągnięcie ścina uszczelkę, za słabe powoduje pocenie się złącza.

Krok 6. Otwórz powoli zawory, obserwując połączenia pod kątem wycieków. Pierwsze napełnianie rób z odkręconym odpowietrznikiem na szczycie grzejnika, żeby wydostać powietrze resztkowe. Po 15 minutach dokręć odpowietrznik i ustaw ciśnienie robocze w instalacji.

Krok 7. Przeprowadź próbę szczelności, podnosząc ciśnienie do 1,5 raza wartości roboczej przez 30 minut. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność, którą trzeba zlokalizować i uszczelnić. Po próbie odpowietrz jeszcze raz cały obieg.

Przed ostatecznym dokręceniem zaworów zostaw odpowietrznik lekko otwarty na trzy obroty. Cyrkulacja wody wypchnie pęcherzyki powietrza, które często blokują przepływ w pierwszych godzinach po napełnieniu.

Najczęstsze błędy montażowe, które kosztują fortunę

⚠️ Montaż w strefie 0 lub 1 łazienki. Nawet grzejnik z klasą IP44 nie powinien wisieć nad wanną, gdzie strumień wody z prysznica kieruje się prosto na obudowę. Iskra w takiej odległości od wody to ryzyko porażenia, którego żaden ekspert nie zignoruje.

⚠️ Brak zaworów odcinających. Bez zaworów przy grzejniku każda wymiana uszczelki wymaga spuszczania wody z całego pionu. Koszt naprawy rośnie wtedy z 40 PLN do 400 PLN, bo dochodzi konieczność wezwania hydraulika i wizyty sąsiadów.

⚠️ Zły kierunek przepływu. Zasilanie musi wchodzić od góry, a powrót wychodzić dołem, bo wtedy woda wypycha powietrze w naturalny sposób. Odwrócenie schema powoduje gromadzenie się pęcherzy w najwyższym punkcie kolektora i stukot przy każdym uruchomieniu pompy.

Poziom zawieszenia poniżej 60 cm nad podłogą to kolejna klasyczna pomyłka. Dolna krawędź grzejnika drabinkowego służy do wieszania ręczników, a przy zbyt niskim montażu mokra tkanina dotyka podłogi i zaczyna gnić. Wysokość 90-110 cm okazuje się najwygodniejsza dla większości użytkowników, bo ręcznik swobodnie zwisa, a pryskanie wody z wanny nie dociera do kolektora.

W budynkach wynajmowanych, gdzie ingerencja w instalację centralnego ogrzewania wymaga zgody zarządcy, sprawdza się grzejnik elektryczny podłączany do istniejącego gniazdka. Modele o mocy 600-800 W z termostatem kosztują 350-900 PLN, a ich montaż trwa dosłownie kilka minut. Warunek jest jeden: gniazdko musi mieć uziemienie oraz bolcec PE podłączony do rozdzielni, w przeciwnym razie eksploatacja zakończy się po pierwszej awarii.

Grzejniki bezinwazyjne na stojaku to propozycja dla osób, które nie chcą wiercić ścian. Stojak opiera się o podłogę, a kabel biegnie po listwie przypodłogowej do najbliższego gniazdka. Mobilność takiego rozwiązania pozwala zabrać grzejnik do nowego mieszkania, choć wydajność cieplna bywa niższa o 20-30% w porównaniu z modelem ściennym.

Dobór armatury i wyposażenia dodatkowego

Zawory grzejnikowe odcinają pracę urządzenia bez konieczności spuszczania wody z całej instalacji. W wariancie dolnym sprawdzają się zawory kątowe z możliwością regulacji przepływu, w wariancie bocznym zawory proste z nastawą wstępną. Głowica termostatyczna utrzymuje stałą temperaturę pomieszczenia, reagując na zmiany warunków w zakresie 8-28°C z dokładnością ±1°C.

Odpowietrznik ręczny lub automatyczny wkręca się w najwyższy punkt kolektora. Automatyczny usuwa pęcherzyki samoczynnie, ręczny wymaga okresowego odkręcenia kluczem. W instalacjach z tworzywa PEX zaleca się wersję automatyczną, bo szczelność zaworu ręcznego spada po 3-4 latach eksploatacji.

Grzałka elektryczna w drabinkowej wersji wodno-elektrycznej wymaga termostatu z czujnikiem temperatury wody. Bez niego element grzejny potrafi rozgrzać czynnik do 80°C, co w dłuższej perspektywie uszkadza uszczelki i powłokę antykorozyjną. Markowe grzałki kosztują 220-600 PLN, ale mają wbudowany ogranicznik bezpieczeństwa oraz zegar tygodniowy.

Izolacja termiczna ściany za grzejnikiem ogranicza straty ciepła przenikającego do muru. Mata z pianki polietylenowej o grubości 5 mm z warstwą aluminium odbija promieniowanie z powrotem do łazienki, zwiększając odczuwalny komfort o 8-12%. Koszt takiej maty to 15-30 PLN, a montaż zajmuje kilka minut przed zawieszeniem urządzenia.

Grzejnik wodny z podłączeniem dolnym montuj w nowym budownictwie, gdzie rury prowadzisz w warstwie kleju pod glazurą. To rozwiązanie najczystsze wizualnie i najłatwiejsze do połączenia z grzałką w trybie poza sezonem. Przy okazji sprawdza się w łazienkach z ogrzewaniem podłogowym, gdzie drabinka dogrzewa strefę prysznica bez ryzyka przegrzania parkietu.

Podłączenie boczne wybieraj w remontach starych bloków, gdzie piony wychodzą ze ściany pod standardowymi zaworami. Wymiana na nowoczesną drabinkę z bocznym króćcem wymaga jedynie wymiany zaworów, bez kucia ścian. To samo dotyczy sytuacji, gdy wynajmujesz mieszkanie i nie chcesz ingerować w strukturę budynku.

Wariant elektryczny stosuj w mieszkaniach na wynajem, pokojach gościnnych z łazienką lub w domach letniskowych bez dostępu do sieci C.O. Pamiętaj o wydzielonym obwodzie elektrycznym, klasie szczelności IP44 i umieszczeniu gniazda w strefie 3, czyli minimum 60 cm od krawędzi wanny. Dzięki temu korzystanie z grzejnika będzie bezpieczne nawet przy intensywnym prysznicu.

Przed wizytą w składzie budowlanym warto zmierzyć rozstaw przyłączy suwmiarką, sfotografować istniejące zawory i sprawdzić dostępność pionu do odcięcia. Te trzy informacje pozwalają dobrać model pasujący do instalacji od pierwszego podejścia, bez zwrotów i dodatkowych kosztów. Samodzielny montaż zajmuje 2-4 godziny, a efekt w postaci ciepłej łazienki i suchych ręczników odczujesz już następnego ranka.

Źródła danych i norm: PN-EN 442 (grzejniki i konwektory), PN-EN 215 (zawory grzejnikowe), IEC 60364-7-701 (instalacje elektryczne w łazienkach), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), katalogi techniczne producentów grzejników stalowych i aluminiowych dostępne na stronach internetowych: euroheat.pl, veit.pl,InstalProjekt.pl, regulatorów temperatury na stronie honeywell.pl oraz dane cenowe z raportów branżowych Grupa PSB z 2024 roku.
