Grzejnik łazienkowy do pompy ciepła: ciepło bez wysokich temperatur

Znasz to uczucie wchodzisz rano do łazienki, a pod stopami zimny gres, w powietrzu delikatny chłód, termostat w sypialni nastawiony na dwadzieścia jeden, ale tu komfortu brak. Dobrze dobrany grzejnik łazienkowy do pompy ciepła potrafi rozwiązać ten problem w kilka minut od otwarcia zaworu, bez szoku termicznego i bez podnoszenia temperatury zasilania do siedemdziesięciu stopni. Poniżej znajdziesz konkretne liczby, mechanizmy fizyczne stojące za niską bezwładnością cieplną i praktyczną checklistę, dzięki której dobierzesz urządzenie skrojone pod realne straty ciepła Twojej łazienki, a nie pod marketingowe hasła producentów.

• Jaki grzejnik łazienkowy do pompy ciepła wybrać
• Grzejnik niskotemperaturowy do łazienki i pompy ciepła
• Moc i dobór grzejnika łazienkowego pod pompę ciepła
• Ekologia i ekonomia wyboru
• Standardy i przepisy przy doborze
• Checklist końcowy przed zakupem

Jaki grzejnik łazienkowy do pompy ciepła wybrać

Pompa ciepła powietrze-woda najwydajniej pracuje przy temperaturze wody zasilającej między trzydzieści pięć a czterdzieści pięć stopni Celsjusza współczynnik COP dla sprężarki inwerterowej spada wraz ze wzrostem tej wartości, dlatego kluczowy jest grzejnik, który odda wystarczającą ilość energii cieplnej przy niskim ΔT. Tradycyjny grzejnik stalowy panelowy typu C22 przy ΔT 50 K (czyli zasilanie 75 °C, powrót 65 °C, otoczenie 20 °C) osiąga nominalną moc, ale przy ΔT 30 K a więc parametrach typowych dla pompy ciepła traci niemal połowę mocy.

Grzejnik niskotemperaturowy do łazienki, wyposażony w rdzeń miedziano-aluminiowy (tak zwany Low-H₂O), przy tej samej temperaturze zasilania oddaje od sześćdziesięciu do osiemdziesięciu procent więcej ciepła niż klasyczna stal. Wynika to z przewodności cieplnej miedzi wynoszącej 401 W/(m·K) wobec zaledwie 45-55 W/(m·K) dla stali konstrukcyjnej, a aluminium 237 W/(m·K) dodatkowo zwiększa powierzchnię wymiany dzięki rozbudowanym żeberkom.

Masa samego rdzenia jest pięć do ośmiu razy mniejsza niż stalowego odpowiednika, wypełnienie wodą sięga ledwie 0,3 do 0,6 litra wobec pięciu do dziesięciu litrów w panelówce. Ta niska pojemność wodna oznacza praktycznie jedno: w momencie otwarcia zaworu termostatycznego łazienka zaczyna się nagrzewać po sześciu do dziesięciu minutach zamiast po czterdziestu, a po zamknięciu zaworu temperatura spada niemal tak samo szybko.

W domu z pompą ciepła ta szybkość reakcji daje coś więcej niż wygodę. Pozwala prowadzić ogrzewanie w trybie sterowania pogodowego bez przegrzewania reszty kondygnacji, bo gdy łazienka osiągnie zadaną temperaturę, woda w grzejniku szybko się schładza i obieg powraca do niższej temperatury zadanej. Komfort termiczny rośnie, a współczynnik sezonowy SCOP instalacji pozostaje wysoki.

Dlaczego stalowa „drabinka” przestaje wystarczać

Popularna w polskich łazienkach drabinkowa drabinka z rur stalowych malowanych proszkowo zachwyca estetyką i możliwością suszenia ręczników, lecz jej geometria powstała z myślą o kotłach węglowych i gazowych pracujących przy ΔT rzędu 50-60 K. Przy ΔT 30 K moc takiego grzejnika spada o pięćdziesiąt do sześćdziesięciu procent, a czas nagrzewania wydłuża się kilkukrotnie.

Dodatkowo duża pojemność wodna wymusza na pompie ciepła częstsze cykle grzewcze. Każdy rozruch sprężarki to najmniej wydajny moment pracy COP na starcie bywa o dwadzieścia do trzydziestu procent niższy niż w ustalonym trybie. Im więcej wody w obiegu, tym więcej takich strat. Dlatego im mniejsza bezwładność cieplna poszczególnych odbiorników, tym stabilniejsza i tańsza praca całej instalacji.

Grzejnik niskotemperaturowy do łazienki i pompy ciepła

Niskotemperaturowy grzejnik łazienkowy do pompy ciepła definiuje się przez trzy parametry robocze: temperaturę zasilania poniżej 55 °C, masę samego wymiennika poniżej 3 kg oraz czas reakcji na zmianę zadanej temperatury poniżej piętnastu minut. Te liczby przekładają się bezpośrednio na odczuwalny komfort i na zużycie energii, ponieważ pompa ciepła w takim zakresie pracuje w optimum.

Przy ΔT 30 K (zasilanie 45 °C, otoczenie 20 °C, ściana 15 °C) grzejnik Low-H₂O o wymiarach 60 × 120 cm osiąga około 850-1000 W. Przy ΔT 20 K (zasilanie 38 °C) moc spada do około 450-550 W, co w typowej łazience o powierzchni sześciu do ośmiu metrów kwadratowych wciąż wystarcza przy stracie ciepła rzędu 80-120 W na metr kwadratowy, o ile ściany mają kontakt z ogrzewaną częścią domu.

Materiały i budowa rdzenia

Konstrukcja rdzenia opiera się na miedzianych rurkach Ø 12-15 mm przepływowych z nałożonymi aluminiowymi lamelami o grubości 0,2-0,3 mm. Połączenie mechaniczne przez wciskanie (prasa) lub zgrzewanie zapewnia trwały kontakt termiczny bez użycia kleju, który z czasem traci właściwości. Lamele zwiększają powierzchnię oddawania ciepła trzykrotnie w stosunku do gołych rurek, a ich ukierunkowanie decyduje o efektywności konwekcji skierowane do wewnątrz pomieszczenia zwiększają udział konwekcji, do ściany wzmacniają promieniowanie.

Cynkowanie ogniowe lub anodowanie obudowy chroni aluminium przed korozją w wilgotnym środowisku łazienki. W strefach mokrych bezpośrednio nad wanną lub w kabinie prysznicy warto wybierać modele z atestem odporności na wodę rozbryzgową zgodnie z normą PN-EN 60529, klasyfyikacja co najmniej IPX4.

Kiedy wybrać grzejnik niskotemperaturowy checklista

• Posiadasz pompę ciepła powietrze-woda lub gruntową z zasilaniem 35-50 °C.
• Zależy Ci na szybkim nagrzewaniu łazienki rano bez przegrzewania reszty domu.
• Planujesz suszyć ręczniki na grzejniku bez drastycznego spadku jego wydajności.
• Projektujesz łazienkę w domu pasywnym lub o niskim zapotrzebowaniu na ciepło (≤ 50 W/m²).
• Chcesz zintegrować ogrzewanie z chłodzeniem pasywnym latem przez ten sam obieg.

Moc i dobór grzejnika łazienkowego pod pompę ciepła

Obliczenia zaczyna się od rzeczywistych strat ciepła pomieszczenia, nie od metrażu. Pomieszczenie o wymiarach 2,4 × 3,2 m z oknem 1,2 × 1,4 m, ścianą zewnętrzną z ociepleniem dwudziestocentymetrowym i stropem nad nieogrzewanym garażem traci od 90 do 140 W na metr kwadratowy, zależnie od wentylacji. Pomnóż tę wartość przez powierzchnię podłogi dostaniesz minimalne zapotrzebowanie na moc grzewczą w najzimniejszym dniu roku przy temperaturze -20 °C na zewnątrz.

Dobór mocy wymaga znajomości temperatury projektowej zasilania w domu z pompą ciepła to zwykle 40-45 °C dla -20 °C na zewnątrz przy standardowej krzywej grzewczej. Grzejnik dobrany na ΔT 30 K dla najzimniejszego dnia ma w czasie łagodniejszej zimy (ΔT efektywne 20-25 K) nadmiar mocy, ale jego szybka reakcja pozwala na stosowanie zaworu termostatycznego bez efektu przegrzewania.

Dlaczego warto unikać zaworów termostatycznych starszego typu

Standardowe zawory termostatyczne z czujnikiem cieczowym reagują na temperaturę powietrza z opóźnieniem dwudziestu do trzydziestu minut przy ciężkim grzejniku. Przy lekkim rdzeniu Low-H₂O ta zwłoka spada do pięciu minut, a zawory typu „preset” z fabrycznym ograniczeniem przepływu pozwalają dodatkowo zoptymalizować pracę pompy ciepła przez utrzymanie stałego, niewielkiego strumienia masy wody.

Zawory z głowicami elektronicznymi działającymi w protokole OpenTherm lub Modbus współpracują z automatyką wielu producentów pomp ciepła. Sterując ΔT grzejnika co do jednego stopnia, automatyka podnosi ogólny SCOP instalacji nawet o 8-12 procent rocznie.

Łazienkowy grzejnik z chłodzeniem pasywnym do pompy ciepła

Pompa ciepła w trybie chłodzenia może zasilać obieg wodą o temperaturze 16-20 °C to tak zwane chłodzenie pasywne, które wymaga odbiornika zdolnego do oddawania ciepła bez aktywnego nawiewu i bez kondensacji. Standardowa „drabinka” w takim scenariuszu schłodzoną wodą wypoci się w ciągu godziny i zamieni w destylowaną fontannę na podłodze.

Grzejnik łazienkowy z funkcją chłodzenia pasywnego posiada dodatkowy wymiennik bezdotykowy chłodnica jest oddzielona od rdzenia grzewczego warstwą antykondensacyjną, a punkt rosy jest obliczany automatycznie przez sterownik pompy ciepła. Sterownik obniża temperaturę zasilania do 19 °C, odczytuje temperaturę powietrza w łazience z czujnika i utrzymuje ją na bezpiecznym marginesie typowo 24-25 °C przy wilgotności poniżej 55 procent.

Mechanizm działania opiera się na tym samym zjawisku co przy ogrzewaniu: woda 18 °C przepływa przez wymiennik, lamelowy układ chłodzi powietrze, ciepło przejmuje obieg chłodniczy pompy ciepła i oddaje na zewnątrz. Bez wentylatora, bez hałasu, bez jednostki ściennej. Latem ta sama instalacja, która zimą grzeje, chłodzi dokładnie tak, jak oczekuje tego coraz więcej inwestorów planujących modernizację domu pod klimatyzację bez klimatyzatora.

Kiedy grzejnik pasywny nie wystarczy

Chłodzenie pasywne osiąga wydajność rzędu 30-50 W na metr kwadratowy powierzchni grzejnika. Przy dużym zysku ciepła słonecznego przez przeszklenie tarasowe lub przy upalnej nocy taki odbiornik nie utrzyma komfortowej temperatury. W domach z dużymi przeszkleniami południowymi, mocnymi zyskami wewnętrznymi (kuchnia, pralnia) lub wilgotnością powyżej sześćdziesięciu procent warto przewidzieć aktywne chłodzenie klimakonwektorem sufitowym lub wentylatorowym fan-coilem.

Drugą sytuacją, w której chłodzenie pasywne zawodzi, są piętra o ograniczonej izolacji termicznej stropu. Skropliny mogą się pojawiać przy zbyt niskim punkcie rosy, a sterownik automatycznie podniesie temperaturę zasilania co zmniejsza efekt chłodzenia. Rozwiązaniem jest hygrostat w łazience, który wyłącza chłodzenie powyżej sześćdziesięciu procent wilgotności względnej.

Ekologia i ekonomia wyboru

Koszt eksploatacji grzejnika łazienkowego w domu z pompą ciepła o powierzchni sześć i pół metra kwadratowego, nagrzewanego do dwudziestu czterech stopni przez 180 dni grzewczych, wynosi orientacyjnie od 90 do 140 zł rocznie przy cenie energii elektrycznej 0,65 zł/kWh i SCOP instalacji 3,8. Tradycyjny grzejnik stalowy działający w tej samej instalacji wydłuża czas pracy sprężarki i obniża SCOP do około 3,2, co podnosi rachunek o dwadzieścia do trzydziestu procent.

W skali domu stu metrowego z trzema łazienkami to różnica sześciuset do dziewięciuset złotych rocznie. Okres zwrotu różnicy w cenie między grzejnikiem Low-H₂O a stalowym panelowym waha się od trzech do sześciu lat przy obecnym poziomie cen energii. Po tym czasie lżejsza konstrukcja zaczyna generować czyste oszczędności a jej trwałość szacowana na dwadzieścia do dwudziestu pięciu lat mnoży efekt.

Wpływ na współczynnik COP pompy ciepła

Współczynnik COP definiuje się jako stosunek energii cieplnej oddanej do energii elektrycznej pobranej przez sprężarkę. Dla temperatury zewnętrznej -7 °C i zasilania 35 °C większość pomp powietrze-woda osiąga COP rzędu 3,0-3,6. Każdy stopień wzrostu temperatury zasilania obniża COP o około 0,08-0,12 w tym zakresie. Grzejnik niskotemperaturowy wymuszający ΔT po stronie wody zaledwie 5 K zamiast 10 K oznacza, że pompa pracuje przy niższej temperaturze zasilania, a więc z wyższym współczynnikiem.

Dodatkowym czynnikiem jest mniejsze obciążenie sprężarki prądami rozruchowymi. Krótsze cykle, niższy prąd szczytowy, mniejsze zużycie kompresora wszystko to przekłada się na wydłużenie żywotności jednostki zewnętrznej o piętnaście do dwudziestu procent według danych producentów sprężarek inwerterowych.

Standardy i przepisy przy doborze

Przy montażu grzejników łazienkowych obowiązują normy PN-EN 442 dotyczące grzejników i konwektorów, określające między innymi procedurę badań mocy cieplnej w komorze kalorymetrycznej. Każdy deklarowany przez producenta parametr ΔT powinien być podany zgodnie z tą normą. Ponadto zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w pomieszczeniach mokrych wymagana jest odległość minimum 60 cm od punktu czerpania wody, chyba że urządzenie posiada odpowiednie zabezpieczenie przeciwporażeniowe i klasę szczelności minimum IPX4.

Maksymalna temperatura powierzchni grzejnika w strefie ogólnodostępnej nie może przekraczać granicy bezpieczeństwa dla dzieci w Unii Europejskiej wynosi ona 60 °C, ale przy pompie ciepła ten limit nie jest nigdy osiągany. W domach opieki i żłobkach warto wybierać modele z atestem niskotemperaturowym zapewniającym powierzchnię poniżej 43 °C nawet przy ΔT 30 K.

Montaż i lokalizacja w łazience

Tradycyjne miejsce to ściana naprzeciw wanny lub prysznica, ale coraz częściej spotyka się montaż w strefie umywalki bliżej wejścia, tak aby ręcznik wisiał w zasięgu kabiny. Minimalna odległość od podłogi do dolnej krawędzi grzejnika w strefie mokrej wynosi 30 cm, by zmniejszyć ryzyko kontaktu z wodą rozbryzgową. Zachowanie odległości pięciu centymetrów od ściany za grzejnikiem zapewnia swobodną konwekcję i poprawia moc o pięć do dziesięciu procent w porównaniu z montażem na styk.

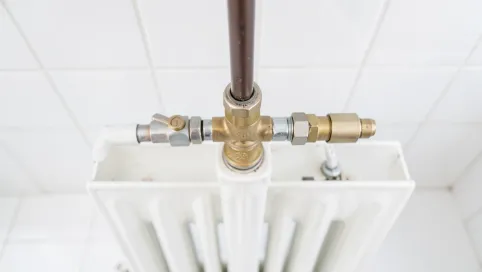

Podłączenie środkowe 50 mm lub ¾ cala pasuje do większości rozdzielaczy instalacyjnych. W systemach z pompą ciepła zaleca się prowadzenie przewodów w izolacji termicznej o grubości minimum 13 mm, co ogranicza straty transportowe do dwóch procent w typowej instalacji domowej.

Checklist końcowy przed zakupem

• Moc grzejnika potwierdzona testem wg PN-EN 442 przy ΔT 30 K, nie przy ΔT 50 K.
• Masa rdzenia poniżej trzech kilogramów dla łazienki do dziesięciu metrów kwadratowych.
• Przyłącze kompatybilne z istniejącą lub planowaną instalacją pompowej.
• Możliwość pracy w trybie chłodzenia pasywnego, jeśli planujesz wykorzystywać pompę latem.
• Klasa szczelności minimum IPX4 przy montażu w strefie mokrej.
• Gwarancja producenta na co najmniej dziesięć lat na rdzeń wymiennika.
• Certyfikat zgodności z dyrektywą ErP dla urządzeń grzewczych w ramach Unii Europejskiej.

Twoja łazienka może być ciepła w sześć minut po wejściu, chłodna latem bez dodatkowego klimatyzatora, a rachunek za prąd niższy o kilkaset złotych rocznie. Warunek jest jeden: grzejnik musi być dobrany pod pompę ciepła, nie pod kocioł węglowy z lat siedemdziesiątych. Skorzystaj z darmowej konsultacji z certyfikowanym instalatorem pomp ciepła w Twoim regionie albo umów wizję lokalną w najbliższym showroomie z ekspozycją grzejników niskotemperaturowych inwestycja w poprawny dobór zwraca się przed oddaniem pierwszego sezonu grzewczego.

Źródła danych i norm: PN-EN 442 (grzejniki i konwektory procedury badań mocy cieplnej), PN-EN 60529 (stopnie ochrony IP), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dyrektywa ErP 2009/125/WE (eko-projekt dla urządzeń grzewczych), dane katalogowe współczynników przewodności cieplnej miedzi i aluminium według ASM Handbook, dane producentów pomp ciepła publikowane w materiałach technicznych dla SCOP i COP w warunkach referencyjnych PN-EN 14825. Źródła dostępne na stronach: en-standard.eu, isap.sejm.gov.pl, eur-lex.europa.eu, hmsinc.com.
