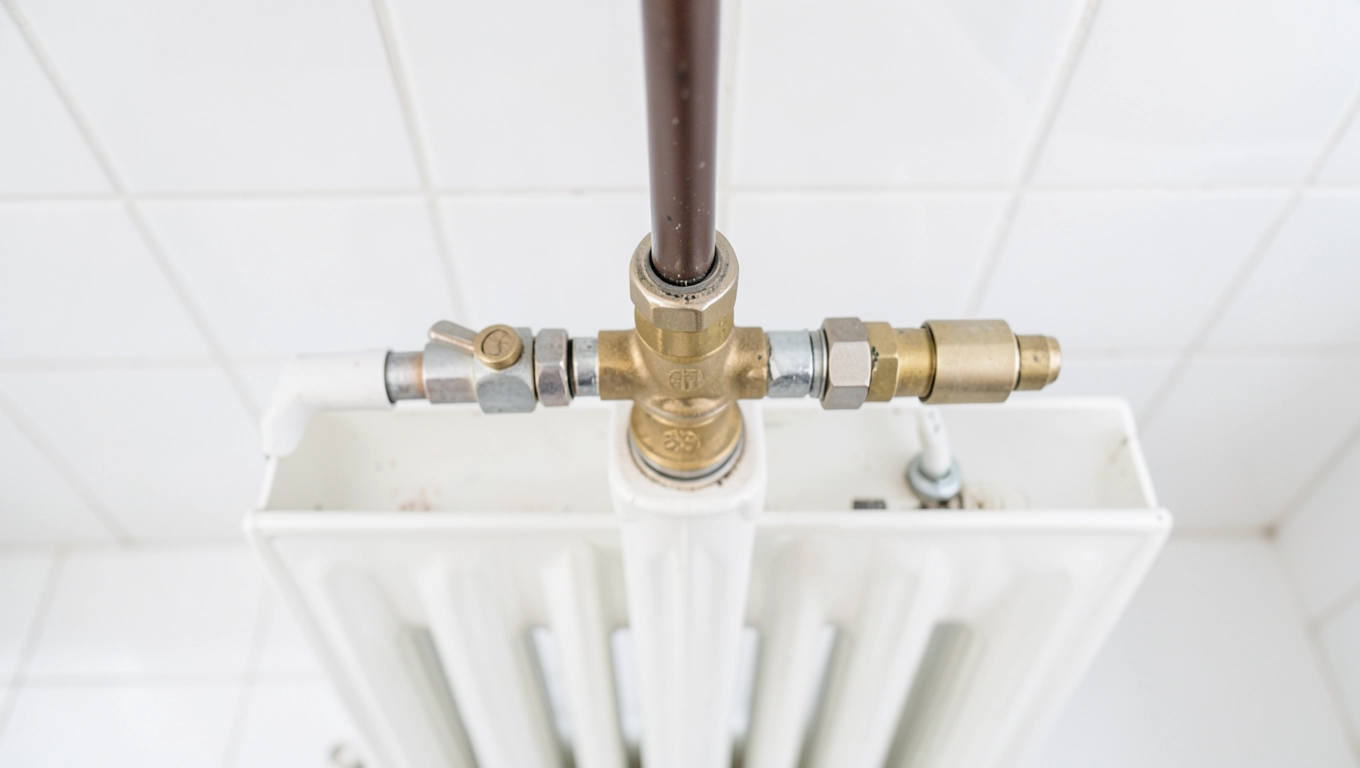

Jak podłączyć grzejnik łazienkowy od góry krok po kroku

Cisza w łazience potrafi działać na nerwy, zwłaszcza gdy ręczniki schną godzinami, a rano wita cię lustro zaparowane tak mocno, że trzeba je przetrzeć dłonią. Podłączenie grzejnika łazienkowego od góry rozwiązuje oba problemy jednym ruchem, ale wymaga zrozumienia fizyki przepływu i kilku niuansów, o których większość poradników milczy. Zanim chwycisz za klucz, przeczytaj ten tekst zaoszczędzisz sobie nawet kilku godzin szukania przyczyny zatkanego zaworu albo zimnego grzejnika w środku stycznia.

• Montaż grzejnika drabinkowego z górnym zasilaniem krok po kroku
• Najczęstsze błędy przy podłączaniu grzejnika łazienkowego od góry
• Dobór zaworów i złączek do górnego podłączenia grzejnika

Montaż grzejnika drabinkowego z górnym zasilaniem krok po kroku

Górne zasilanie działa na prostej zasadzie grawitacji: gorąca woda wpada do górnej króćcy, schłodzona wychodzi dolną. Ten układ nazywany jest też zasilaniem przeciwprądowym, bo kierunek przepływu medium grzewczego jest przeciwny do naturalnego ruchu konwekcyjnego wewnątrz grzejnika. Efekt jest taki, że temperatura rozłożona zostaje bardziej równomiernie na całej wysokości drabinki, a straty ciepła przez górną część obudowy spadają nawet o kilkanaście procent.

Pierwszy krok to wyznaczenie punktów montażowych. Dolna krawędź grzejnika powinna wisieć 10-15 cm nad podłogą, bo taka odległość zapewnia swobodną cyrkulację powietrza i ułatwia sprzątanie pod rurami. Odległość od wanny albo kabiny prysznowej to już kwestia bezpieczeństwa elektrycznego minimum 60 cm poza strefą natrysku, a przy modelu z grzałką elektryczną koniecznie zgodnie ze strefami IP44 opisanymi w normie PN-HD 60364-7-701.

Po wyznaczeniu punktów przychodzi czas na wiercenie. Kołki rozporowe do ściany z betonu mają zwykle średnicę 8 mm, w cegle pełnej sprawdzą się 10 mm. Grzejnik łazienkowy drabinkowy stalowy po napełnieniu wodą waży od kilku do kilkunastu kilogramów, więc każdy punkt mocowania musi przenosić siłę tnącą same kołki z zestawu to za mało, jeśli ściana stoi z pustostawu ceramicznego.

Kolejny etap to założenie zaworów odcinających na rurach zasilających i powrotnych. Przy górnym podłączeniu szczególnie ważny jest zawór odpowietrzający automatyczny albo manualny zamontowany w najwyższym punkcie instalacji grzejnika. Bez niego powietrze gromadzące się w górnej części obwodu tworzy korki, które blokują przepływ i powodują charakterystyczne bulgotanie.

Na koniec dokręcasz złączki i sprawdzasz szczelność ciśnieniem roboczym instalacji, które w domowych warunkach oscyluje w granicach 1,2-2 bar. Każde połączenie gwintowane warto uszczelnić taśmą teflonową albo pakułami z pastą, nigdy obu naraz, bo mieszanka tych materiałów potrafi pęknąć po pierwszym sezonie grzewczym.

Checklist przed montażem

• Wiertarka z udarem, wiertła do betonu 8 i 10 mm
• Poziomica, ołówek, miara
• Zawory odcinające (kątowe lub proste, zależnie od rozstawu)
• Złączki zaciskowe lub zaprasowywane
• Taśma teflonowa, pakuły, pasta uszczelniająca
• Klucz nastawny, klucz imbusowy do zawieszeń
• Szablon montażowy (zwykle w zestawie z grzejnikiem)
• Odpowietrznik automatyczny lub ręczny

Uwaga: nigdy nie instaluj grzejnika drabinkowego na ścianie gipsowo-kartonowej bez wzmocnienia profili albo profili montażowych. Pod obciążeniem woda plus ciężar urządzenia potrafią wyrwać kołki w ciągu kilku miesięcy.

Najczęstsze błędy przy podłączaniu grzejnika łazienkowego od góry

Pierwszy grzech to mylenie zasilania górnego z powrotem górnym. Wielu wykonawców zakłada zawory odcinające identycznie na obu króćcach, nie sprawdzając, który z nich jest zasilaniem, a który powrotem. Skutek jest taki, że woda zamiast przepływać przez całą drabinkę, robi pętlę w górnej części grzejnika dolna połowa pozostaje zimna nawet przy pełnym otwarciu zaworów.

Drugi błąd to brak odpowietrznika albo jego montaż w niewłaściwym miejscu. Powietrze lubi gromadzić się tam, gdzie jego ruch jest najwolniejszy, czyli na szczycie najwyższej rury. Jeśli odpowietrznik siedzi gdzieś po drodze, a nie na samym czubie, część grzejnika będzie pracować jak zbiornik na korki powietrzne pozornie sprawny, ale zdecydowanie chłodniejszy.

Trzecia pułapka to zbyt mały przekrój rur zasilających. Przy standardowym grzejniku drabinkowym o mocy 400-800 W potrzebujesz rur minimum DN15, czyli popularnej piętnastki. Zastosowanie DN12 w długim obiegu powoduje spadek ciśnienia i głośny przepływ, zwany szumem hydraulicznym.

Czwarty problem to nieprawidłowe dokręcenie złączek. Zbyt mocno i gwint pęka albo uszczelka się zgniata. Zbyt słabo i pojawia się kapilara, przez którą woda sączy się miesiącami, zanim ktoś zauważy plamę na suficie sąsiada. Zasada jest prosta: dokręcaj do momentu wyczucia oporu, potem jeszcze ćwierć obrotu.

Piąty błąd to ignorowanie ciśnienia próbnego. Po skręceniu instalacji grzewczej konieczne jest sprawdzenie szczelności wodą pod ciśnieniem roboczym przez co najmniej 30 minut. Ciśnienie nie może spaść o więcej niż 0,2 bar. Pominięcie tej próby kończy się najczęściej zalaniem łazienki w najmniej oczekiwanym momencie.

Szósty grzech główny to brak zaworu regulacyjnego. Bez niego grzejnik albo grzeje na maksa nawet latem (w układzie kombinowanym), albo w ogóle się wyłącza. Termostatyczny zawór regulacyjny utrzymuje stałą temperaturę pomieszczenia, a zawór równoważący na powrocie pozwala ustawić prawidłowy przepływ bez efektu tłumienia reszty instalacji.

Siódmy błąd to montaż grzałki elektrycznej bez termostatu i ogranicznika temperatury. Grzałka bez zabezpieczenia potrafi rozgrzać czynnik grzewczy powyżej 90°C, co grozi przegrzaniem grzejnika i w skrajnym przypadku pęknięciem spawów. W modelach kombinowanych zawsze stosuje się grzałkę z wbudowanym termostatem i ogranicznikiem bimetalicznym.

Dobór zaworów i złączek do górnego podłączenia grzejnika

Standardowy rozstaw przyłączy w grzejnikach drabinkowych wynosi 50 mm, choć spotyka się też 40 mm i niestandardowe odstępy. Przed zakupem zaworów zmierz odległość między osiami króćców, nie ufaj opisom na stronie producenta nawet popularne modele potrafią mieć rozstaw różny o kilka milimetrów w zależności od serii.

Do instalacji miedzianej sprawdzą się złączki zaprasowywane typu Press, które tworzą trwałe, nieodwracalne połączenie. Do instalacji z rur wielowarstwowych (PEX/AL/PEX) lepsze będą złączki zaciskowe z pierścieniem klinowym, bo pozwalają na wielokrotny demontaż bez wymiany elementu. W obu przypadkach zwróć uwagę na klasę ciśnienia minimum PN10, lepiej PN16 dla spokoju przy skokach ciśnienia.

Zawory odcinające kupuj parami: jeden na zasilaniu, drugi na powrocie. Najlepsze to zawory kulowe z dławikiem regulacyjnym, które pozwalają ograniczyć przepływ bez całkowitego zamykania obiegu. Dzięki temu możesz precyzyjnie wyregulować temperaturę grzejnika bez konieczności zdejmowania pokrętła i grzebania w zaworze co sezon.

Nie zapomnij o zaworze odpowietrzającym. Automatyczny (pływakowy) kosztuje kilkanaście złotych i sam wypuszcza powietrze, ale wymaga pionowego montażu. Ręczny (zawór iglicowy) tańszy, ale wymaga odkręcania raz w sezonie. Przy górnym podłączeniu automatyczny odpowietrznik w najwyższym punkcie grzejnika to wygoda, za którą warto zapłacić te kilkanaście złotych różnicy.

Kiedy grzejnik drabinkowy od góry to zły pomysł

• Instalacja centralnego ogrzewania pracuje w układzie grawitacyjnym bez pompy obiegowej górne zasilanie zakłóci naturalny ciąg
• Ściana nośna ma grubość poniżej 10 cm i nie da się w niej osadzić solidnych kołków
• Rozstaw przyłączy w ścianie jest niestandardowy, a właściciel nie chce kucia
• W łazience brakuje osobnego obwodu elektrycznego, a właściciel planuje wariant kombinowany

Eksploatacja i konserwacja

• Odpowietrzanie raz w sezonie, najlepiej przed pierwszym rozruchem
• Czyszczenie wnętrza grzejnika co 3-4 lata przez spuszczenie wody i przepłukanie
• Sprawdzanie zaworów odcinających pod kątem zapiekania się (obrót raz na pół roku)
• Kontrola szczelności połączeń gwintowanych przy okazji corocznego przeglądu instalacji

Porównanie modeli drabinkowych

Wskazówka: wybierając grzejnik drabinkowy, nie kieruj się wyłącznie mocą. Sprawdź też pojemność wodną im mniejsza, tym szybciej grzejnik się nagrzewa, ale też szybciej stygnie. Do łazienek używanych głównie rano i wieczorem lepszy będzie model o większej pojemności, który dłużej oddaje ciepło po wyłączeniu kotła.

Źródła: PN-EN 442 (grzejniki i konwektory), PN-HD 60364-7-701 (instalacje elektryczne w łazienkach), Dziennik Ustaw 2002 nr 75 poz. 690 z późn. zm. (Warunki techniczne, jakim powinny odpowiadać budynki), wytyczne producentów systemów rurowych PEX/AL/PEX.
