Czujesz, że Twoja łazienka potrzebuje oddechu? A może wilgoć zaciąga się w kątach, niszcząc płytki i powodując nieprzyjemny zapach? Zastanawiasz się, czy instalacja wentylatora łazienkowego to skomplikowany proces, czy też coś, co możesz zrobić sam, oszczędzając przy tym sporą sumę pieniędzy? Jak wybrać właściwy model, który poradzi sobie z wyzwaniami Twojej konkretnej łazienki – czy lepszy będzie prosty, czy może z dodatkowymi funkcjami, jak timer? Odpowiedź na te pytania znajdziesz poniżej.

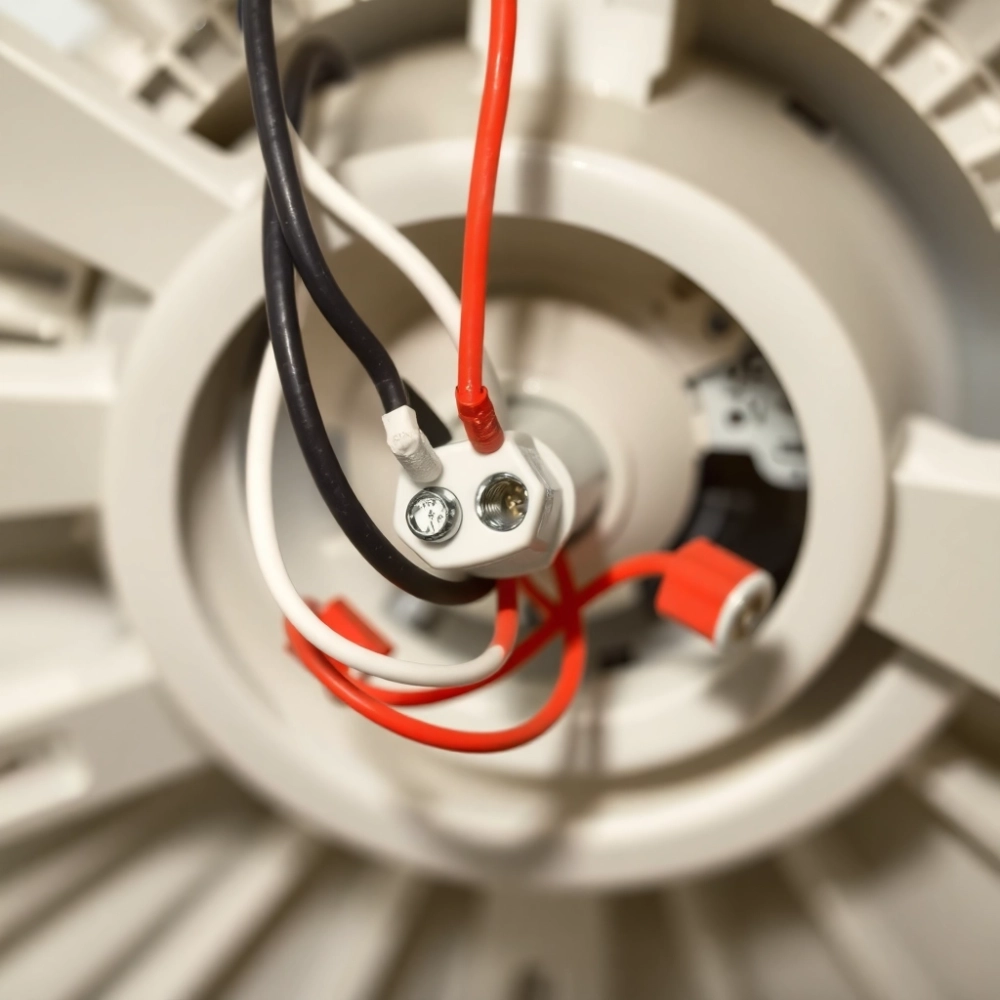

Jak podłączyć wentylator łazienkowy

Analizując podstawowe parametry oferowanych na rynku wentylatorów łazienkowych, jak model FABIO WFB 100 T, można dostrzec kilka kluczowych aspektów wpływających na ich funkcjonalność i sposób montażu. Wentylator ten, przeznaczony do kanału o średnicy 100 mm, charakteryzuje się wydajnością 90 m³/h przy mocy 8 W i głośności 37 dB. Jego niewielkie wymiary zewnętrzne (150 x 150 mm) oraz płytki montaż (50 mm) czynią go uniwersalnym rozwiązaniem, łatwym do wpasowania w istniejącą zabudowę. Wbudowany timer umożliwia automatyczne wyłączenie po określonym czasie, co jest szczególnie przydatne w pomieszczeniach sanitarnych. Model ten przystosowany jest do instalacji trzyprzewodowej, wymagającej podłączenia do zewnętrznego wyłącznika.

Weźmy pod lupę wspomniany model FABIO WFB 100 T. Jego podstawowa charakterystyka, czyli wydajność 90 m³/h, sugeruje, że poradzi sobie z usuwaniem wilgoci i nieprzyjemnych zapachów w typowej łazience lub toalecie. Cicha praca na poziomie 37 dB to miły dodatek, który nie będzie przeszkadzał w codziennym funkcjonowaniu. Co ciekawe, silnik na łożyskach kulkowych, zapewniający minimum 30 000 godzin pracy, oznacza, że producent przewiduje długą żywotność urządzenia, nawet przy montażu pod dowolnym kątem. Ta wszechstronność – możliwość montażu zarówno w ścianie, jak i w suficie – daje sporą elastyczność instalacyjną. Dodatkowy timer to funkcja, która znacząco podnosi komfort użytkowania, pozwalając na przewietrzenie pomieszczenia po jego opuszczeniu, bez konieczności pamiętania o ręcznym wyłączeniu wentylatora.

Podłączenie zasilania wentylatora łazienkowego

Podłączenie zasilania wentylatora łazienkowego to kluczowy etap, którego poprawne wykonanie gwarantuje bezpieczeństwo i prawidłowe działanie urządzenia. Podstawą jest zrozumienie układu elektrycznego w Twojej łazience. Zazwyczaj wymaga to dostępu do źródła zasilania 230V. Upewnij się, że posiadasz odpowiednie narzędzia izolowane, takie jak śrubokręty z izolowanymi rękojeściami, a także podstawowy zestaw elektryczny – kombinerki, ściągacz izolacji. Pamiętaj, że prace elektryczne zawsze niosą ze sobą ryzyko, dlatego kluczowe jest wcześniejsze odłączenie zasilania na głównym obwodzie bezpieczników.

Zobacz także: Jak Podłączyć Wentylator Łazienkowy AWENTA z Czujnikiem Wilgotności

Przygotowanie do podłączenia

Zanim zabierzesz się za podłączanie, dokładnie zapoznaj się z instrukcją obsługi konkretnego modelu wentylatora. Każde urządzenie może mieć nieco inne wymagania dotyczące podłączenia. Sprawdź, czy dołączone przewody są wystarczająco długie, aby dotrzeć do punktu zasilania, lub czy nie będziesz musiał dokupić odpowiednio grubego kabla. Ważne jest, aby przewód zasilający był zabezpieczony przed uszkodzeniami mechanicznymi, np. poprowadzony w peszlu, szczególnie jeśli będzie ukryty w ścianie lub suficie.

Większość standardowych wentylatorów łazienkowych podłącza się do instalacji 2-przewodowej (faza i zero) lub 3-przewodowej, jeśli posiadają dodatkowe funkcje, takie jak timer czy czujnik wilgoci. W przypadku prostego modelu, jak popularny WFB 100, zasilanie pobiera się zazwyczaj z linii elektrycznej oświetlenia, lub dedykowanego obwodu, jeśli taki został przewidziany. Należy też pamiętać o prawidłowym uziemieniu, jeśli wentylator je przewiduje, dla dodatkowego bezpieczeństwa.

Odpowiednie dobranie przekroju przewodów jest równie ważne. Dla standardowego wentylatora o mocy do kilkunastu watów, przewód o przekroju 1,5 mm² jest zazwyczaj wystarczający. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane, najlepiej za pomocą kostek elektrycznych lub złączek typu WAGO. Po zakończeniu podłączania warto sprawdzić ciągłość obwodów za pomocą miernika uniwersalnego, jeśli posiadasz taką wiedzę i narzędzia.

Zobacz także: Jak podłączyć wentylator łazienkowy do oświetlenia – schemat

Ważne jest, aby instalacja elektryczna w łazience pozwalała na bezpieczne podłączenie dodatkowego obciążenia. Jeśli łazienka jest już mocno obciążona istniejącymi urządzeniami, może się okazać, że konieczne będzie rozszerzenie instalacji lub podłączenie wentylatora do innego obwodu. Warto też pamiętać o obecności wyłącznika nadprądowego, dopasowanego do obciążenia obwodu, do którego podłączysz wentylator.

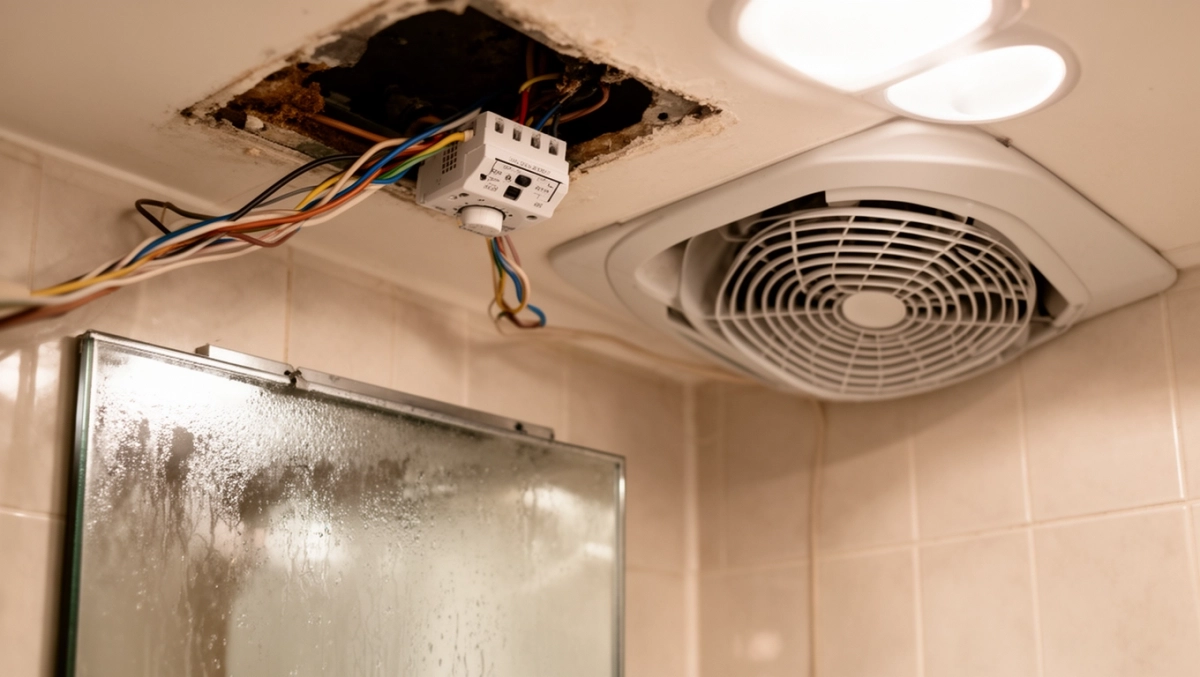

Podłączenie wentylatora łazienkowego z timerem

Podłączenie wentylatora łazienkowego z timerem

Modele wentylatorów łazienkowych wyposażone w timer otwierają nowe możliwości kontroli nad wentylacją, zwiększając komfort i efektywność. Timer, zwany potocznie wyłącznikiem czasowym, pozwala na ustawienie czasu, po którym wentylator automatycznie się wyłączy. To idealne rozwiązanie dla łazienek i toalet, gdzie chcemy zapewnić odpowiednią wentylację po zakończonym użytkowaniu, bez konieczności stałego monitorowania pracy urządzenia.

Jak działa timer w wentylatorze?

Mechanizm timera zazwyczaj działa w następujący sposób: po włączeniu wentylatora (np. włącznikiem światła), po pewnym czasie od momentu wyłączenia tegoż włącznika, timer uruchamia wentylator na z góry ustalony czas. Alternatywnie, timer może być regulowany manualnie za pomocą pokrętła lub przycisku na obudowie wentylatora, pozwalając na dostosowanie długości pracy do indywidualnych potrzeb. Model FABIO WFB 100 T, jeśli wyposażony jest w timer, działa właśnie na tej zasadzie opóźnienia wyłączenia.

Zobacz także: Jak podłączyć wentylator łazienkowy Dospel?

Podłączenie takiego wentylatora jest nieco bardziej zaawansowane, ponieważ wymaga poprowadzenia dodatkowego przewodu, który będzie sterował funkcją timera. Najczęściej jest to popularna instalacja trzyprzewodowa, gdzie mamy przewód fazowy, zerowy i ochronny, a dodatkowo dochodzi przewód sterujący do timera, który jest powiązany z wyłącznikiem lampy lub osobnym przełącznikiem.

W typowym scenariuszu, gdy wentylator jest połączony z wyłącznikiem światła, silnik wentylatora uruchamia się razem ze światłem, a timer zapewnia jego pracę przez określony czas po zgaszeniu światła. To rozwiązanie eliminuje potrzebę stosowania dodatkowego włącznika do wentylatora, integrując jego działanie z podstawową czynnością, jaką jest zapalenie światła w łazience.

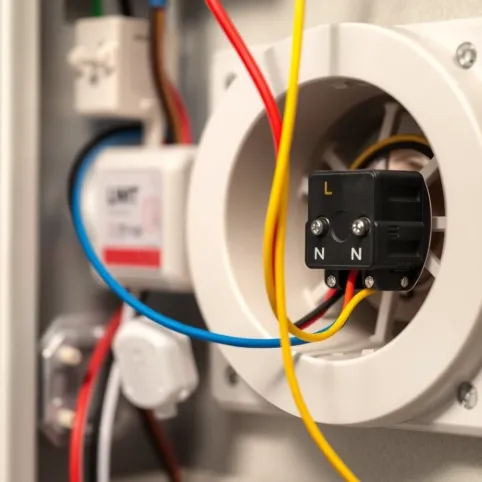

Zobacz także: Jak Podłączyć Wentylator Łazienkowy z Czujnikiem Wilgotności: Kompletny Poradnik

Kluczowe jest właściwe zidentyfikowanie wszystkich przewodów w puszce instalacyjnej. Zazwyczaj mamy do czynienia z powracającą fazą ze włącznika, przewodem neutralnym (zerowym) i przewodem ochronnym (żółto-zielonym). Przewód sterujący timerem, często w kolorze czarnym lub brązowym, musi być podłączony do odpowiedniego zacisku w wentylatorze, zazwyczaj oznaczonego jako "timer" lub "T".

Pamiętaj, że nieprawidłowe podłączenie timera może skutkować jego błędnym działaniem lub nawet uszkodzeniem urządzenia. Jeśli nie czujesz się pewnie w kwestii instalacji elektrycznych, zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który zapewni bezpieczne i prawidłowe wykonanie pracy.

Podłączenie wentylatora łazienkowego z wyłącznikiem światła

Jednym z najczęściej wybieranych i najbardziej intuicyjnych sposobów sterowania wentylatorem łazienkowym jest połączenie go z wyłącznikiem światła. Takie rozwiązanie sprawia, że wentylator uruchamia się automatycznie wraz z zapaleniem światła, a po jego zgaszeniu działa jeszcze przez określony czas, jeśli jest wyposażony w timer. To praktyczne i komfortowe rozwiązanie, które automatyzuje proces wentylacji pomieszczenia.

Zobacz także: Podłączenie wentylatora łazienkowego do włącznika światła

Integracja z oświetleniem

Podstawą do takiego podłączenia jest istnienie odpowiedniego okablowania w ścianie obok włącznika światła. Zazwyczaj potrzebne są trzy przewody docierające do miejsca montażu wentylatora: przewód fazowy (L), zerowy (N) i ochronny (PE). Dodatkowo, z włącznika światła powinien wychodzić przewód fazowy do lampy, który można również wykorzystać do sterowania wentylatorem, jeśli ma on wspólną funkcję z oświetleniem.

W idealnej sytuacji, w puszce instalacyjnej włącznika światła znajdują się przynajmniej trzy przewody: jeden zasilający (faza i zero), który zasila również wentylator, oraz drugi, sterujący, który po włączeniu przełącznika zapala światło i jednocześnie aktywuje wentylator. W przypadku wentylatorów z timerem, połączenie jest nieco bardziej złożone, ale nadal bazuje na tej samej zasadzie.

Jeśli Twój model wentylatora, jak FABIO WFB 100 T, posiada funkcję timera, to będzie on wymagał dodatkowego przewodu sterującego, który będzie aktywowany razem ze światłem. Wówczas, po wyłączeniu światła, timer przejmie kontrolę nad wentylatorem, podtrzymując jego pracę przez ustalony czas. To genialne rozwiązanie, które dba o jakość powietrza w łazience bez Twojego aktywnego udziału.

Należy pamiętać, że nie wszystkie instalacje elektryczne są takie same. W starszych budynkach okablowanie może być inne, co utrudnia bezpośrednie połączenie z wyłącznikiem światła. W takich przypadkach może być konieczne poprowadzenie nowego przewodu od skrzynki bezpieczników lub zastosowanie alternatywnych metod sterowania, na przykład za pomocą dodatkowego przełącznika.

Przed przystąpieniem do pracy, upewnij się, że znasz schemat okablowania Twojej instalacji elektrycznej. Bezpieczeństwo jest najważniejsze, dlatego jeśli masz jakiekolwiek wątpliwości, lepiej zlecić to zadanie wykwalifikowanemu elektrykowi. Poprawne połączenie z wyłącznikiem światła to nie tylko wygoda, ale przede wszystkim gwarancja bezpiecznego i efektywnego działania wentylatora.

Podłączenie wentylatora łazienkowego do instalacji 3-przewodowej

Instalacja 3-przewodowa to standard w nowoczesnych łazienkach, zapewniający nie tylko zasilanie podstawowe, ale także bezpieczeństwo poprzez przewód ochronny (PE). Większość wentylatorów, zwłaszcza tych z dodatkowymi funkcjami, takich jak timer, wymaga właśnie takiego typu podłączenia. Składa się ono z trzech podstawowych żył: fazowej (L), neutralnej (N) i ochronnej (PE).

Rozpoznanie przewodów w instalacji 3-przewodowej

W instalacji 3-przewodowej, każdy z przewodów ma swoje określone funkcje i zazwyczaj jest oznaczony innym kolorem. Przewód fazowy (L) jest zazwyczaj w kolorze brązowym lub czarnym i dostarcza napięcie do urządzenia. Przewód neutralny (N) jest najczęściej niebieski i stanowi drogę powrotną dla prądu. Kluczowy dla bezpieczeństwa jest przewód ochronny (PE), oznaczony kolorem żółto-zielonym, który służy do odprowadzania ewentualnych prądów upływu do ziemi.

W przypadku wentylatorów z timerem lub innymi dodatkowymi funkcjami, może być potrzebne podłączenie czwartego przewodu sterującego. Ten przewód, często w kolorze szarym lub innym, odróżniającym go od pozostałych, jest zazwyczaj podłączany do wyłącznika świateł lub osobnego przełącznika, który inicjuje pracę wentylatora lub jego dodatkowych funkcji.

Dla modelu takiego jak FABIO WFB 100 T, przystosowanego do instalacji 3-przewodowej, należy właściwie zidentyfikować każdy z tych przewodów. W puszce montażowej wentylatora znajdziemy zaciski oznaczone jako L, N oraz symbol uziemienia (symbol pioruna). Przewód sterujący, jeśli występuje, będzie miał dedykowany zacisk, np. "T" dla timera.

Kluczowe jest, aby połączenia były wykonane solidnie i prawidłowo zaizolowane. Kostki elektryczne, złączki samozaciskowe WAGO, czy odpowiednie skręcenie i zaizolowanie taśmą izolacyjną – to wszystko zapewnia bezpieczeństwo i długotrwałe działanie. Niewłaściwe podłączenie przewodu ochronnego (PE) może zniweczyć jego podstawową funkcję bezpieczeństwa.

Pamiętaj, że jeśli kiedykolwiek będziesz miał wątpliwości co do identyfikacji przewodów lub sposobu podłączenia, zawsze lepiej jest zasięgnąć porady profesjonalisty. Bezpieczeństwo elektryczne jest priorytetem, a niedbale wykonana instalacja może prowadzić do poważnych konsekwencji.

Połączenie wentylatora łazienkowego z kanałem wentylacyjnym

Kiedy już zadbaliśmy o zasilanie i podstawowy montaż, priorytetem staje się prawidłowe połączenie wentylatora z systemem odprowadzania powietrza – czyli z kanałem wentylacyjnym. To właśnie ten element decyduje o skuteczności wymiany powietrza w łazience. Niewłaściwe połączenie może skutkować spadkiem wydajności, a nawet jego całkowitym brakiem.

Wybór odpowiedniego kanału

Dla popularnych modeli, jak FABIO WFB 100 T, kluczowe jest dopasowanie średnicy króćca wylotowego wentylatora do średnicy kanału wentylacyjnego. W tym przypadku, mamy do czynienia z kanałem o średnicy 100 mm. Wybór kanału wentylacyjnego – czy to sztywnego, czy elastycznego – również ma znaczenie. Kanały sztywne są zazwyczaj bardziej wydajne i cichsze, podczas gdy elastyczne oferują większą swobodę montażu.

Należy również zwrócić uwagę na długość kanału wentylacyjnego oraz liczbę zakrzywień. Im dłuższy kanał i im więcej załamań, tym większe opory przepływu powietrza, co obniża wydajność pracy wentylatora. Warto więc projektować ten element instalacji z myślą o minimalizacji strat aerodynamicznych.

Samo połączenie wentylatora z kanałem zazwyczaj odbywa się za pomocą opaski zaciskowej lub specjalnych króćców przyłączeniowych. Upewnij się, że połączenie jest szczelne, aby zapobiec utracie powietrza i zminimalizować straty energetyczne. Nieszczelności mogą również prowadzić do cofania się wilgoci lub nieprzyjemnych zapachów z kanału.

W przypadku montażu wentylatora bezpośrednio w otworze wentylacyjnym, króciec wentylatora powinien idealnie pasować do rozmiaru otworu w ścianie. Niektóre modele posiadają specjalne kołnierze montażowe, które ułatwiają połączenie i uszczelnienie.

Pamiętaj, że prawidłowe połączenie z kanałem wentylacyjnym to nie tylko kwestia funkcjonalności, ale także estetyki. Dbając o szczegóły na tym etapie, zapewniasz swojej łazience nie tylko sprawny system wentylacji, ale także schludny i profesjonalny wygląd.

Montaż wentylatora łazienkowego w ścianie

Montaż wentylatora łazienkowego w ścianie jest jednym z najczęstszych rozwiązań, szczególnie gdy kanał wentylacyjny wyprowadzony jest bezpośrednio z ściany. Proces ten wymaga precyzji, ale jest zazwyczaj prostszy niż montaż w suficie, zwłaszcza jeśli mamy do czynienia z płytkami lub gładzią.

Przygotowanie otworu w ścianie

Kluczowym elementem montażu w ścianie jest odpowiednio przygotowany otwór. Powinien on być dopasowany do wymiarów zewnętrznych obudowy wentylatora (np. 150 x 150 mm dla FABIO WFB 100 T) lub jego króćca przyłączeniowego. Otwór powinien być czysty, pozbawiony luźnych elementów styropianu, tynku czy cegły. Jeśli montujesz wentylator w istniejącej instalacji, prawdopodobnie otwór już istnieje.

Wiertarki udarowe, młotki i dłuta mogą być potrzebne do powiększenia lub wyczyszczenia istniejącego otworu. Pamiętaj o zabezpieczeniu powierzchni wokół otworu przed kurzem i zanieczyszczeniami. Po przygotowaniu otworu, należy uwzględnić miejsce na przeprowadzenie przewodów zasilających.

Po umieszczeniu wentylatora w otworze, należy go ustabilizować. Większość wentylatorów, w tym model FABIO WFB 100 T, jest mocowana za pomocą wkrętów. Wkręty te powinny pewnie trzymać urządzenie w ścianie. Często producenci dołączają do zestawu kołki i wkręty, ułatwiając montaż.

Po zamocowaniu wentylatora, należy go podłączyć do instalacji elektrycznej, zgodnie z wcześniejszymi wytycznymi. Następnie, warto zastosować silikon lub inną masę uszczelniającą wokół obudowy wentylatora, aby zapewnić szczelność połączenia ze ścianą i zapobiec przedostawaniu się wilgoci do wnętrza konstrukcji. Szczególnie ważne jest to w przypadku łazienek z wysoką wilgotnością.

Nawet tak proste czynności jak montaże wymagają uwagi do detali. Dobrze wykonany montaż w ścianie nie tylko zapewni stabilność wentylatora, ale także estetyczny wygląd i długotrwałą pracę bez problemów.

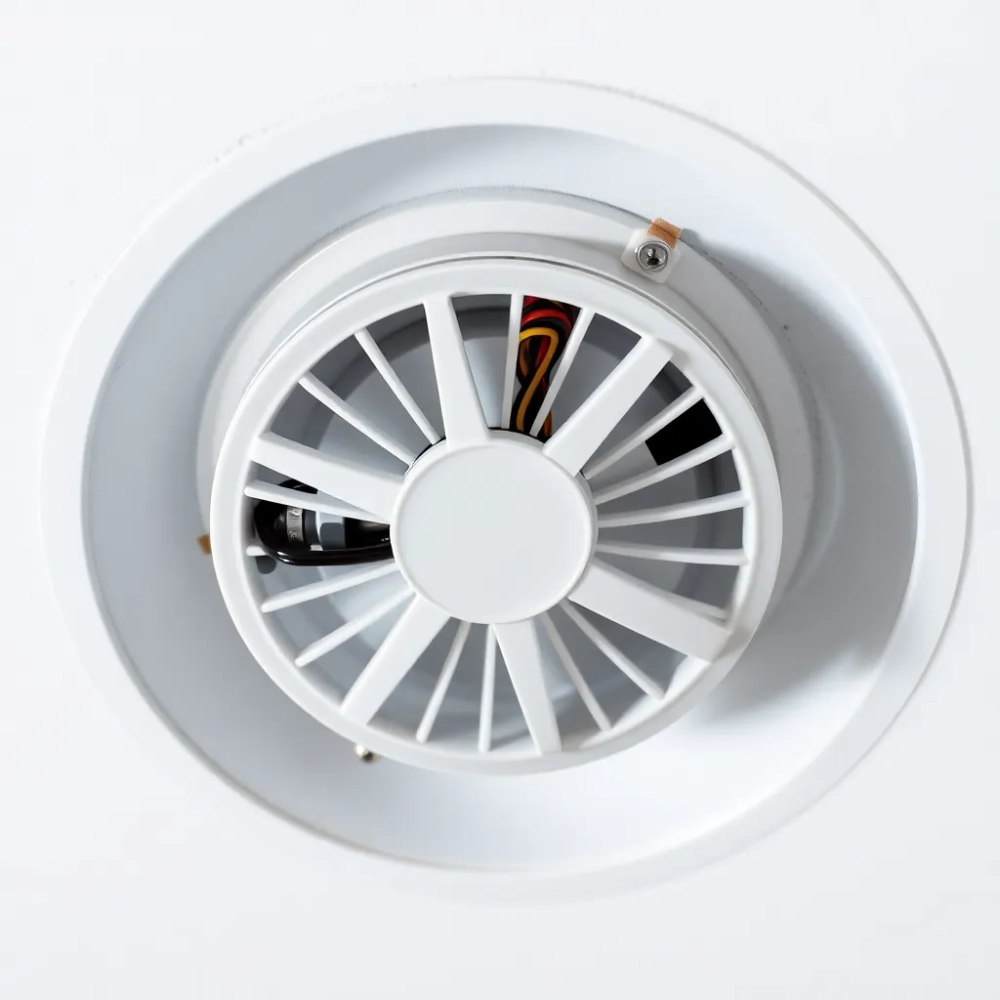

Montaż wentylatora łazienkowego w suficie

Montaż wentylatora łazienkowego w suficie

Montaż wentylatora łazienkowego w suficie to alternatywne rozwiązanie, które często wybierane jest ze względów estetycznych lub gdy instalacja wentylacyjna jest poprowadzona właśnie w tej części pomieszczenia. Podobnie jak w przypadku montażu ściennego, kluczowe jest precyzyjne przygotowanie miejsca i bezpieczne podłączenie.

Przygotowanie otworu sufitowego

Podobnie jak w ścianie, w suficie musi zostać przygotowany otwór o odpowiednich wymiarach, zazwyczaj dopasowany do zewnętrznej obudowy wentylatora. Niezależnie od tego, czy jest to płyta gipsowo-kartonowa, beton czy inne materiały, otwór musi być równy i pozbawiony luźnych elementów. W przypadku sufitów podwieszanych, dostęp do przestrzeni nad sufitem jest zazwyczaj łatwiejszy, co ułatwia prowadzenie przewodów.

Jeśli wentylator, jak FABIO WFB 100 T, ma płytki montaż (jedynie 5 cm), jest to szczególnie korzystne przy montażu w suficie, gdzie przestrzeń nad nim może być ograniczona. Należy upewnić się, że konstrukcja sufitu jest wystarczająco mocna, aby utrzymać ciężar wentylatora, nawet jeśli jest on niewielki.

Po umieszczeniu wentylatora w otworze, mocuje się go zazwyczaj przy pomocy wspomnianych wcześniej wkrętów. Kluczowe jest, aby urządzenie było stabilne i nie generowało nadmiernych wibracji podczas pracy, co mogłoby przenosić się na konstrukcję sufitu.

Podłączenie elektryczne przeprowadza się analogicznie do montażu ściennego. Należy pamiętać o tym, aby wszystkie połączenia były dobrze zaizolowane i zgodne z normami bezpieczeństwa. Dostęp do przewodów i puszek instalacyjnych jest często łatwiejszy niż w przypadku ścian.

Po zakończeniu montażu i podłączenia, warto sprawdzić szczelność połączenia wentylatora z sufitem, aby zapobiec przedostawaniu się wilgoci do izolacji lub konstrukcji dachu. Można to zrobić przy użyciu silikonu lub masy akrylowej, która po wyschnięciu tworzy trwałą i elastyczną uszczelkę.

Montaż w suficie często wymaga nieco więcej staranności, zwłaszcza jeśli pracujemy nad głową. Dobrze zaplanowany proces i odpowiednie narzędzia sprawią, że zadanie to będzie łatwiejsze i zakończy się sukcesem.

Podłączenie silnika wentylatora łazienkowego

Serce każdego wentylatora to jego silnik. Prawidłowe podłączenie jednostki napędowej jest absolutnie kluczowe dla jego prawidłowego działania i długowieczności. Silniki wentylatorów łazienkowych zazwyczaj są silnikami jednofazowymi, przystosowanymi do pracy z siecią 230V. Kluczowe jest więc podłączenie do obwodów fazy i zera.

Zasady podłączania silnika

Jak już wspomniano, modele takie jak FABIO WFB 100 T często wykorzystują silniki na łożyskach kulkowych. Taka konstrukcja zapewnia nie tylko płynną pracę i niski poziom hałasu, ale także bardzo długą żywotność urządzenia, sięgającą dziesiątek tysięcy godzin. Bezpośrednio do zacisków silnika podłączane są przewody zasilające. W przypadku modeli z timerem, do silnika dochodzi również przewód sterujący.

Należy upewnić się, że połączenia są pewne i dobrze zaizolowane. Luźne połączenie może prowadzić do iskrzenia, przegrzewania się lub nawet samego przepalenia przewodów. Zawsze używaj konektorów lub kostek, które zapewniają solidne połączenie. Kolory przewodów – faza, zero, ziemia – są standardem i należy ich przestrzegać, aby uniknąć błędów podczas podłączania.

Pamiętajmy o prawidłowym podłączeniu przewodu ochronnego (PE). Nawet jeśli wentylator wydaje się niegroźny, prawidłowo podłączona "ziemia" jest fundamentalnym zabezpieczeniem przed porażeniem prądem w przypadku awarii izolacji silnika. Jest to absolutny priorytet podczas prac elektrycznych.

Jeśli wentylator jest zintegrowany z timerem lub innym mechanizmem sterującym, układ połączeń będzie nieco bardziej skomplikowany. Wtedy przewód zasilający nie idzie bezpośrednio do silnika, ale przez moduł sterujący, który reguluje jego pracę. Ważne jest, aby śledzić schemat połączeń podany przez producenta, który powinien być załączony do wentylatora.

Kiedy już wszystko jest podłączone, przed uruchomieniem zasilania, warto jeszcze raz sprawdzić wszystkie połączenia. Upewnij się, że żadne przewody nie są luźne, nie dotykają się wzajemnie w sposób niepożądany, a wszystkie są prawidłowo zaizolowane. Jest to gwarancja bezpiecznej i długiej eksploatacji silnika.

Kable i przewody do wentylatora łazienkowego

Dobór właściwych kabli i przewodów jest fundamentem bezpiecznej i niezawodnej instalacji elektrycznej wentylatora łazienkowego. Choć wentylatory te zazwyczaj nie pobierają dużych ilości prądu, zastosowanie niewłaściwych przewodów może stanowić poważne zagrożenie.

Standardy i dobór przekrojów

Dla większości wentylatorów łazienkowych, o mocy kilku do kilkunastu watów, zastosowanie przewodów o przekroju 1,5 mm² jest absolutnym standardem. Takie przewody gwarantują bezpieczne przeprowadzanie prądu, nawet przy niewielkich wahaniach napięcia, bez ryzyka przegrzania. W przypadku modelu FABIO WFB 100 T, z poborem mocy 8W, 1,5 mm² jest parametrem z nawiązką wystarczającym.

Niezbędne będzie zastosowanie przewodów w odpowiednich kolorach: brązowy lub czarny dla fazy (L), niebieski dla przewodu neutralnego (N) i żółto-zielony dla przewodu ochronnego (PE). Jeśli wentylator posiada dodatkowe funkcje (np. timer), może być potrzebny dodatkowy przewód sterujący, zazwyczaj w kolorze szarym.

Ważne jest, aby stosować kable przeznaczone do instalacji elektrycznych, zgodnie z obowiązującymi normami. Przykładowo, przewody typu YDYp są często stosowane w instalacjach domowych, oferując dobrą izolację i odporność na wilgoć.

Długość przewodów również ma znaczenie. Zbyt krótkie kable będą utrudniać podłączenie, a zbyt długie, niezabezpieczone odpowiednio, mogą stanowić potencjalne zagrożenie. Pamiętaj, aby przewody były prowadzone w sposób uporządkowany i zabezpieczone przed uszkodzeniem mechanicznym, na przykład w peszelkach, szczególnie gdy biegną w ścianach lub sufitach.

W praktyce, podczas zakupu wentylatora, często dołączone są do niego krótkie przewody instalacyjne. Jeśli jednak decydujesz się na samodzielną instalację z dłuższego dystansu, upewnij się, że kupujesz kable z renomowanych źródeł i że spełniają one wszelkie normy bezpieczeństwa.

Bezpieczne podłączenie wentylatora łazienkowego

Bezpieczeństwo jest absolutnym PRIORYTETEM przy montażu i podłączaniu każdego urządzenia elektrycznego, a łazienka, jako miejsce o podwyższonej wilgotności, wymaga szczególnej ostrożności. Nawet najprostsze czynności, jak podłączenie wentylatora, mogą być niebezpieczne, jeśli nie przestrzega się podstawowych zasad.

Kluczowe zasady bezpieczeństwa

Przed rozpoczęciem jakichkolwiek prac, upewnij się, że zasilanie na obwodzie, do którego będziesz podłączać wentylator, jest odłączone. Najlepiej wyłączyć odpowiedni bezpiecznik w rozdzielnicy i upewnić się przyrządem typu próbniki napięcia, że w przewodach nie ma prądu. NIGDY nie pracuj przy włączonym zasilaniu.

Używaj TYLKO narzędzi z izolowanymi rękojeściami. Śrubokręty, kombinerki, szczypce – wszystkie powinny być odpowiednio zaizolowane, aby chronić Cię przed porażeniem prądem w przypadku przypadkowego kontaktu z elementami pod napięciem.

Podłączenie przewodu ochronnego (PE) jest KLUCZOWE. W łazience obligatoryjne jest stosowanie uziemienia. Upewnij się, że przewód żółto-zielony jest prawidłowo podłączony do zacisku uziemiającego w wentylatorze oraz do instalacji uziemiającej w ścianie/suficie. Jest to zabezpieczenie przed porażeniem prądem.

Wszystkie połączenia elektryczne muszą być solidne i dobrze zaizolowane. Stosuj kostki elektryczne lub złączki samozaciskowe, które zapewniają pewne połączenie. Unikaj prowizorycznych rozwiązań, jak np. "skręcanie" przewodów i izolowanie ich taśmą. W wilgotnym środowisku łazienki takie połączenia mogą okazać się niebezpieczne.

Jeśli w Twojej łazience brak jest dedykowanego obwodu dla wentylatora, a planujesz podłączenie go do instalacji oświetleniowej, upewnij się, że obwód ten jest przystosowany do dodatkowego obciążenia (np. poprzez odpowiednio dobrany bezpiecznik). W razie wątpliwości, zawsze skonsultuj się z KWALIFIKOWANYM ELEKTRYKIEM. Lepiej zapłacić za fachową pomoc niż ryzykować zdrowiem lub życiem.

Q&A: Jak podłączyć wentylator łazienkowy

  • Pytanie: Jak podłączyć wentylator łazienkowy z timerem?

    Odpowiedź: Wentylator z timerem, taki jak WFB 100 T z opóźnieniem czasu wyłączenia, podłączany jest do instalacji trzyprzewodowej z zewnętrznym włącznikiem, który jest częścią instalacji elektrycznej. Po włączeniu zasilania wentylator będzie działał przez określony czas, a następnie wyłączy się automatycznie.

  • Pytanie: Czy wentylator łazienkowy można montować w suficie?

    Odpowiedź: Tak, wentylator łazienkowy dzięki silnikowi na łożyskach kulkowych, który zapewnia minimum godzin nieprzerwanej pracy, pozwala na montaż zarówno w ścianie, jak i w suficie. Ważne jest, aby zapewnić odpowiedni przepływ powietrza.

  • Pytanie: Jakie są wymiary wentylatora łazienkowego WFB 100 T?

    Odpowiedź: Wentylator WFB 100 T to urządzenie o niewielkich rozmiarach, z wymiarami zewnętrznymi wynoszącymi jedyne 150 x 150 mm. Posiada również krótki króciec o długości 50 mm, co ułatwia montaż w ograniczonej przestrzeni.

  • Pytanie: Do jakiego kanału wentylacyjnego można podłączyć wentylator WFB 100 T?

    Odpowiedź: Wentylator WFB 100 T jest przeznaczony do podłączenia do kanału wentylacyjnego o średnicy 100 mm. Umożliwia to zarówno wbudowanie go w ciąg wentylacyjny, jak i bezpośrednie przyłączenie do takiego kanału.
