Podłącz wentylator łazienkowy z czujnikiem wilgotności krok po kroku

Wilgoć w łazience potrafi zamienić relaksującą przestrzeń w prawdziwe pole minowe wystarczy kilka dni intensywnego użytkowania, by na fugach i w rogach pojawił się nieproszony gość w postaci czarnej pleśni. Jeśli szukasz rozwiązania, które uwolni cię od ręcznego włączania wentylatora za każdym razem, gdy para wodna zaczyna skraplać się na lustrze, trafiłeś dokładnie tam, gdzie powinieneś. Poniższy przewodnik odsłania każdy szczegół instalacji krok po kroku, pokazując nie tylko sam schemat połączeń, ale i fizyczne zasady działania czujnika wilgotności oraz typowe błędy, które popełniają nawet doświadczeni majsterkowicze.

• Schemat połączeń wentylatora z czujnikiem wilgotności
• Przygotowanie narzędzi i okablowania do instalacji
• Ustawienie progu wilgotności i testowanie działania
• Pytania i odpowiedzi dotyczące podłączania wentylatora łazienkowego z czujnikiem wilgotności

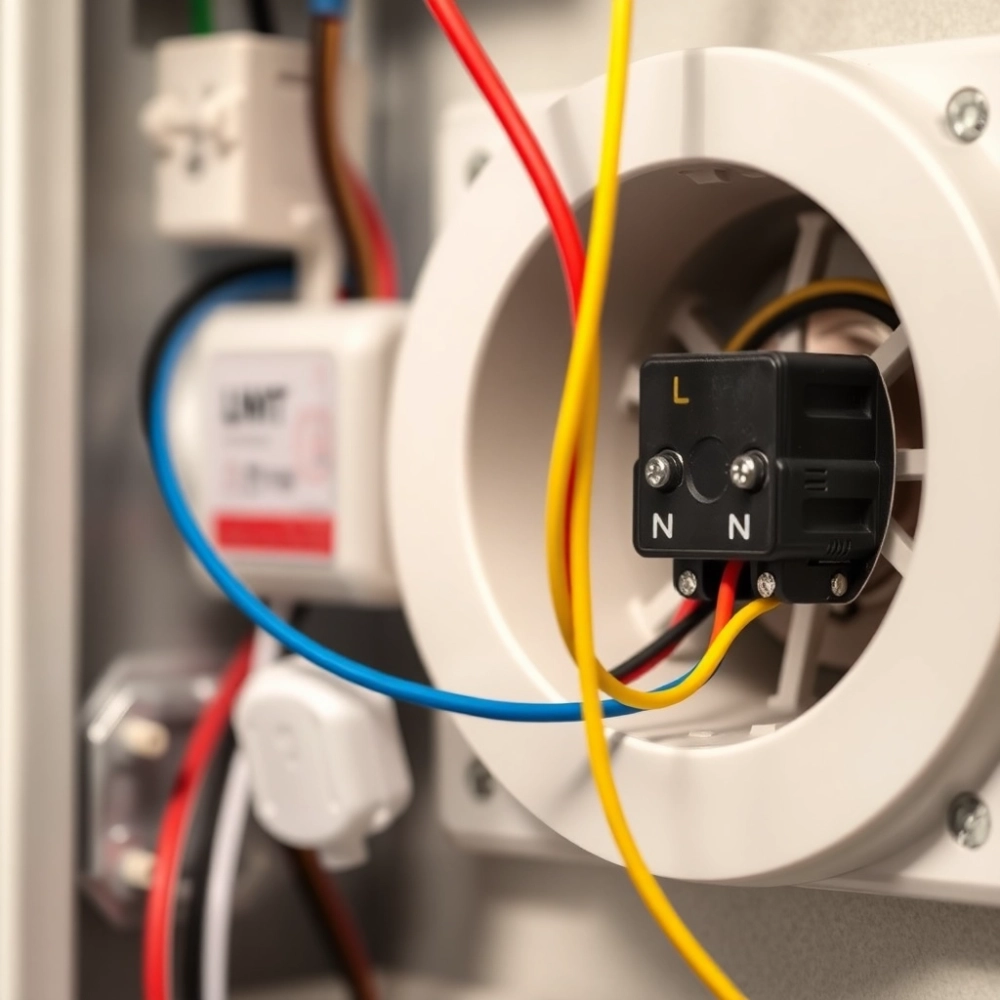

Schemat połączeń wentylatora z czujnikiem wilgotności

Zanim sięgniesz po śrubokręt, musisz zrozumieć, jak dokładnie przepływa prąd przez układ zbudowany z wentylatora łazienkowego i higrostatu. Czujnik wilgotności działa niczym automatyczny przełącznik gdy powietrze osiąga określony poziom nasycenia parą wodną, wewnętrzny element reagujący na wilgoć (najczęściej polimerowy hygroscopic sensor) zamyka obwód przekaźnikowy, zasilając wentylator. Gdy tylko wilgotność spadnie poniżej zadanego progu, przekaźnik rozłącza obwód i urządzenie przestaje pracować.

Typowy układ elektryczny opiera się na trzech przewodach: fazowym (L) w kolorze brązowym lub czarnym, neutralnym (N) w kolorze niebieskim oraz ochronnym uziemiającym (PE) w kolorze żółto-zielonym. Schemat połączeń wygląda następująco faza z rozdzielni przechodzi najpierw przez wyłącznik nadprądowy lub bezpiecznik 10 amper, następnie do zacisku przekaźnika czujnika wilgotności, a stamtąd do wentylatora. Przewód neutralny łączy się bezpośrednio z wentylatorem oraz z zaciskiem N czujnika. Uziemienie chroni obudowę obu urządzeń przed ewentualnym przebiciem.

Wydajność większości wentylatorów łazienkowych mieści się w przedziale od 80 do 250 metrów sześciennych na godzinę, przy napięciu zasilania 230 woltów prądu przemiennego i częstotliwości 50 herców. Czujniki wilgotności dysponują zazwyczaj wyjściem przekaźnikowym zdolnym przełączać obciążenie do 5 amper, co w pełni wystarcza do obsługi typowego wentylatora ściennego o mocy rzędu 20-30 watów.

Polecamy Jak podłączyć wentylator łazienkowy z czujnikiem wilgotności AWENTA

Przy montażu w puszce rozdzielczej należy zadbać o odpowiednią przestrzeń wokół przewodów zbyt ciasne upakowanie izolowanych żył może prowadzić do przegrzewania się instalacji, zwłaszcza latem, gdy temperatura w łazience rośnie. Warto pozostawić co najmniej 2-3 centymetry luzu między przewodami, a zaciski dokręcać momentem zgodnym z danymi technicznymi producenta, zazwyczaj wynoszącym 0,5 do 0,8 niutonometra.

Instalacja musi spełniać wymagania normy PN-EN 60335 dotyczącej bezpieczeństwa urządzeń gospodarstwa domowego oraz lokalnych przepisów elektrycznych obowiązujących w budynkach mieszkalnych. Podłączenie wyłącznika różnicowoprądowego (RCD) o prądzie różnicowym 30 miliamperów jest nie tylko zalecane, ale wręcz niezbędne chroni użytkownika przed porażeniem w przypadku uszkodzenia izolacji któregoś z elementów układu.

Przygotowanie narzędzi i okablowania do instalacji

Solidne przygotowanie to połowa sukcesu zanim odetniesz zasilanie w rozdzielni, upewnij się, że masz pod ręką kompletny zestaw narzędzi. Potrzebujesz śrubokrętów płaskich i krzyżakowych o izolowanych rękojeściach, szczypiec do ściągania izolacji z przewodów miedzianych, miernika napięcia w postaci próbnika elektrycznego lub multimetru cyfrowego oraz wiertarki z kompletem wierteł do wykonania otworów montażowych w ścianie. Bez poziomicy ani rusz wycentrowanie otworów wentylatora ma znaczenie nie tylko estetyczne, ale i funkcjonalne, bo niewłaściwie zamontowane urządzenie będzie generować nadmierny hałas.

Polecamy Jak podłączyć wentylator łazienkowy do oświetlenia schemat

Wybór odpowiedniego wentylatora łazienkowego z czujnikiem wilgotności wbudowanym lub zewnętrznym higrostatem wymaga uwzględnienia kilku parametrów. Jeśli łazienka ma powierzchnię do 6 metrów kwadratowych, wystarczy model o wydajności 80-120 metrów sześciennych na godzinę; dla większych pomieszczeń warto sięgnąć po wentylator o parametrach 150-200 m³/h. Czujnik wilgotności powinien mieć regulowany zakres od 30 do 90 procent wilgotności względnej, przy czym domyślne ustawienie fabryczne najczęściej wynosi 60 procent.

Przed przystąpieniem do jakichkolwiek prac elektrycznych odłącz napięcie w rozdzielni głównej i sprawdź jego brak miernikiem to nie jest moment na domysły ani skróty. Nawet jeśli wyłączyłeś właściwy bezpiecznik, potwierdzenie braku napięcia na wszystkich trzech przewodach (fazowym, neutralnym i uziemiającym) to jedyny sposób, by mieć pewność, że instalacja jest bezpieczna. Posługuj się multimetrem ustawionym na pomiar napięcia zmiennego powyżej 250 voltów ta procedura zajmuje dosłownie minutę, a może uratować życie.

Przewody elektryczne prowadzone do wentylatora powinny być jednożyłowe, miedziane, o przekroju minimum 1,5 milimetra kwadratowego dla obwodów o długości do 10 metrów. Przy większych odległościach od puszki rozdzielczej warto zwiększyć przekrój do 2,5 mm², ponieważ spadek napięcia na długich odcinkach może wpływać na prawidłowe działanie elektronicznego układu sterowania czujnika. Żyły wielodrutowe wymagają zastosowania tulejek zaciskowych na końcach, co zapewnia trwałe połączenie w zacisku śrubowym.

Zobacz także Jak podłączyć wentylator łazienkowy Dospel

Montaż czujnika wilgotności najlepiej zaplanować na ścianie w pobliżu sufitu lub na bocznej ścianie w strefie najbardziej narażonej na działanie pary wodnej idealnie po przeciwległej stronie niż wanna lub prysznic, by urządzenie rejestrowało średnią wilgotność całego pomieszczenia, a nie chwilowy skok bezpośrednio nad źródłem pary. Odległość od krawędzi bocznych powinna wynosić co najmniej 30 centymetrów, by czujnik nie był zasłaniany przez szafki czy półki.

Ustawienie progu wilgotności i testowanie działania

Po fizycznym podłączeniu wszystkich przewodów przychodzi czas na najważniejszy moment wyregulowanie progu czułości czujnika wilgotności. Większość dostępnych na rynku higrostatów dysponuje potencjometrem lub przyciskiem do regulacji wbudowanym w obudowę, pozwalającym ustawić próg aktywacji w zakresie od 30 do 90 procent wilgotności względnej powietrza. Dla typowej łazienki rodzinnej optymalna wartość oscyluje między 55 a 65 procentami poniżej tego zakresu czujnik może reagować zbyt często na minimalne zmiany wilgoci, powyżej nie zadziała wystarczająco szybko, by skutecznie zapobiec rozwojowi pleśni.

Mechanizm działania czujnika opiera się na zmianie rezystancji elektrycznej elementu higroskopijnego pod wpływem wilgoci w suchym powietrzu element ten ma wysoką oporność, a w wilgotnym znacząco się ona obniża. Układ elektroniczny porównuje tę wartość z ustawionym progiem i gdy tylko różnica przekroczy wartość krytyczną, przekaźnik zostaje aktywowany, zamykając obwód zasilający silnik wentylatora. Ta zależność sprawia, że czujnik nie reaguje na wilgoć zgromadzoną w materiałach budowlanych, lecz wyłącznie na wilgotność powietrza w pomieszczeniu.

Testowanie działania najlepiej przeprowadzić w warunkach zbliżonych do rzeczywistych wystarczy włączyć gorący prysznic i zamknąć drzwi do łazienki, obserwując reakcję wentylatora. Prawidłowo skalibrowany czujnik powinien uruchomić urządzenie w ciągu 30-60 sekund od momentu, gdy wilgotność względna powietrza przekroczy zadany próg. Wentylator powinien pracować tak długo, aż wilgotność spadnie o 5-10 punktów procentowych poniżej progu aktywacji ta histereza zapobiega nieustannemu włączaniu i wyłączaniu urządzenia.

Najczęstszym błędem podczas konfiguracji jest ustawienie progu zbyt nisko, poniżej 45 procent wilgotności względnej, co powoduje, że wentylator pracuje niemal bez przerwy, zużywając nadmiernie silnik i generując niepotrzebne koszty energii elektrycznej. Zbyt wysoki próg, powyżej 75 procent, może natomiast sprawić, że wilgoć gromadzona w szczelinach fugi i w narożnikach nie zostanie usunięta na czas, tworząc idealne warunki do rozwoju grzybów pleśniowych. Regulacja wymaga cierpliwości warto przez kilka dni obserwować pracę urządzenia i delikatnie korygować nastawy.

Regularna konserwacja to warunek trwałości całego układu. Czyszczenie łopatek wirnika wentylatora należy przeprowadzać co sześć do dwunastu miesięcy, w zależności od intensywności użytkowania łazienki i twardości wody w danej miejscowości. Nagromadzony kamień i kurz obniżają wydajność nawet o 30 procent, wydłużając czas potrzebny na usunięcie wilgoci. Kalibrację czujnika wilgotności warto przeprowadzać co dwanaście do dwudziestu czterech miesięcy, sprawdzając jego dokładność za pomocą wzorcowego higrometru większość tanich czujników dryfuje o 3-5 procent w ciągu roku.
