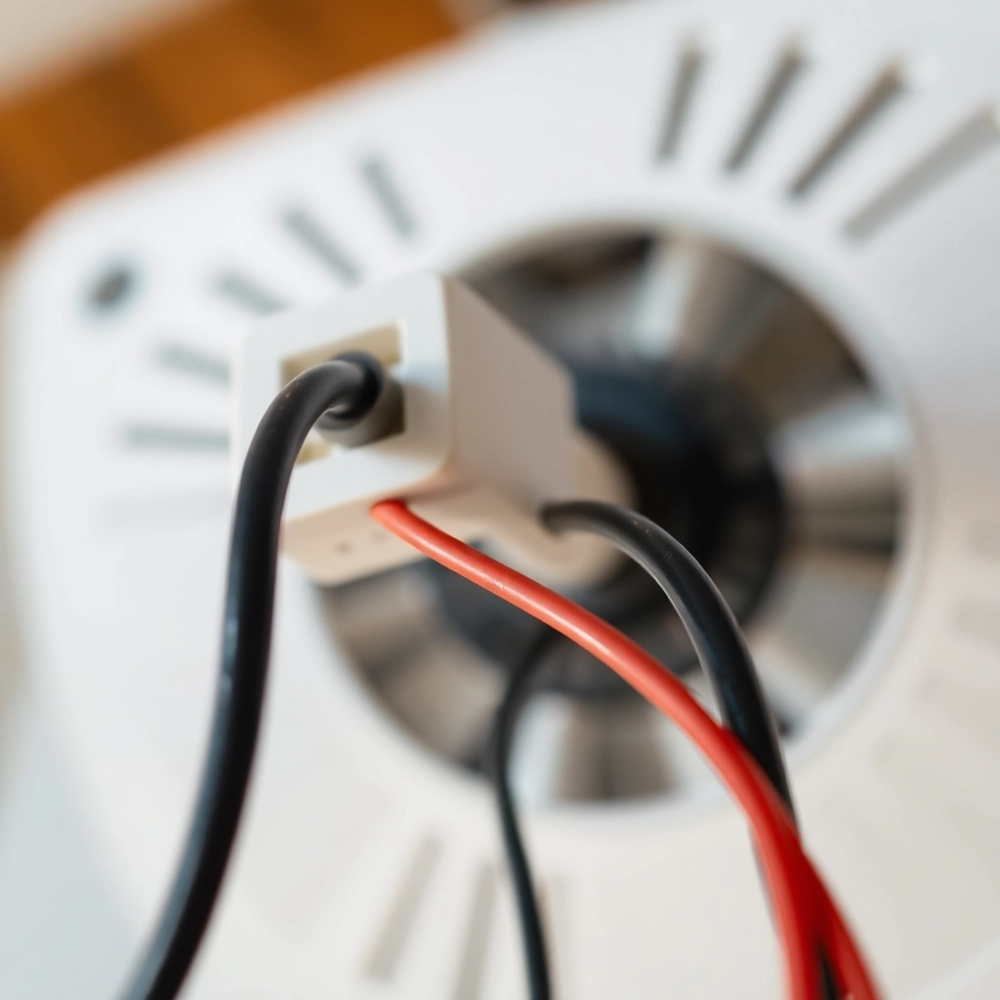

Jak podłączyć wentylator łazienkowy do gniazdka bez ryzyka

Zaparowane lustro po kąpieli, ciągle mokre kafelki, charakterystyczny zapach stęchlizny w narożnikach przy wannie. Jak podłączyć wentylator łazienkowy do gniazdka i jednocześnie do istniejącego obwodu oświetlenia, żeby wentylacja włączała się wtedy, kiedu faktycznie jest potrzebna, a nie pracowała na okrągło. Poniżej kompletny przewodnik: od doboru włącznika, przez schemat elektryczny, aż po bezpieczne uruchomienie i uniknięcie błędów, które kosztują przepaloną instalację albo porażenie.

• Schemat podłączenia wentylatora do gniazdka i włącznika
• Jaki włącznik do wentylatora łazienkowego wybrać
• Wentylator łazienkowy z czujnikiem wilgoci i timerem
• Najczęstsze błędy przy podłączaniu wentylatora do gniazdka

Schemat podłączenia wentylatora do gniazdka i włącznika

Najprościej rzecz ujmując, wentylator potrzebuje zasilania 230 V doprowadzonego trzema żyłami: fazą L, neutralnym N oraz ochronnym PE. W praktyce oznacza to, że do urządzenia ciągniesz przewód trójżyłowy, najczęściej YDYp 3×1,5 mm², dokładnie ten sam, którym zasilasz kinkiet albo lustro z oświetleniem.

Wentylator łazienkowy podłączenie schemat wygląda zawsze tak samo w swoim rdzeniu. Listwa zaciskowa w obudowie urządzenia ma trzy zaciski: L, N oraz symbol ⏚ lub PE. Fazę wpinasz w L, niebieski przewód w N, a żółto-zielony w zacisk ochronny. Pominięcie tego ostatniego w pomieszczeniu mokrym to nie kwestia widzimisię, lecz wymóg normy PN-HD 60364-7-701.

Bardziej praktyczne pytanie brzmi, skąd wziąć zasilanie. Najczęściej wykorzystuje się ten sam obwód, który zasila oświetlenie. W puszce rozgałęźnej nad sufitem pojawia się faza doprowadzona wyłącznikiem świecznikowym oraz faza stała, biegnąca bezpośrednio z rozdzielni. Wentylator podpinasz pod fazę sterowaną włącznikiem, dzięki czemu rusza wraz ze światłem.

Drugą opcją jest zasilanie z gniazdka. Wymaga to prowadzenia osobnego przewodu od najbliższego kontaktu, zabezpieczenia go w rozdzielni wyłącznikiem nadprądowym B10 i różnicowoprądowym RCD 30 mA. Wariant wygodny, gdy w łazience masz już gniazdo, lecz sam wentylator sterujesz wtedy oddzielnym wyłącznikiem świecznikowym przy drzwiach.

W obu przypadkach schemat elektryczny sprowadza się do trzech połączeń. Zasada jest prosta: faza przechodzi przez łącznik, neutralny i ochronny idą bezpośrednio. Nic więcej, nic mniej. Reszta, czyli timery, higrostaty, czujniki ruchu, to jedynie dodatkowe elementy sterujące wpięte w obwód fazowy.

Podstawowy schemat: wentylator + oświetlenie na jednym włączniku

Na ścianie montujesz włącznik pojedynczy albo świecznikowy. Faza z rozdzielni wchodzi na jego zacisk wspólny. Z zacisku wyjściowego biegną dwa przewody: jeden do oprawy sufitowej, drugi do zacisku L w wentylatorze. Neutralny i ochronny prowadzisz bezpośrednio do obu odbiorników.

Efekt? Włączasz światło, wentylator rusza. Wyłączasz, oba urządzenia milkną. To rozwiązanie tanie (włącznik kosztuje 15-25 zł) i wystarczające w niewielkiej toalecie, gdzie kibel i prysznic zużywają niewiele pary.

Schemat z podwójnym włącznikiem światło + wentylator

Tu pojawia się wentylator łazienkowy podwójny włącznik, czyli łącznik świecznikowy z dwoma klawiszami. Jeden steruje oprawą, drugi wentylatorem. Faza z rozdzielni wchodzi na zacisk wspólny, a z dwóch wyjść prowadzisz przewody osobno do światła i do wentylatora.

Takie rozwiązanie daje pełną niezależność. Po kąpieli zostawiasz wentylator włączony na 15 minut, światło wyłączasz od razu. Potrzebujesz ciszy w nocy, bo suszysz pranie w sypialni, więc wentylator włączasz bez zapalania lampy. Koszt łącznika świecznikowego to 20-35 zł, a jego montaż zajmuje dosłownie pięć minut.

Jaki włącznik do wentylatora łazienkowego wybrać

Wybór włącznika sprowadza się do trzech kryteriów: rodzaju sterowania, miejsca montażu oraz odporności na wilgoć. Najtańszy i najprostszy wariant to łącznik świecznikowy natynkowy lub podtynkowy, klasy IP44, montowany przy drzwiach. Sprawdza się w każdej łazience, w której ktoś chce po prostu włączyć i wyłączyć urządzenie.

Drugie kryterium to mechanizm. Standardowy łącznik kołyskowy działa na zasadzie styku migowego, w którym pozycja klawisza nie określa stanu obwodu. Mechanizm jest prosty, trwały i tani. Do wilgotnych pomieszczeń wybieraj modele z uszczelką w klawiszu oraz podstawą z tworzywa ABS, odpornego na korozję.

Włącznik czasowy (timer) kiedy ma sens

Timer do wentylatora łazienkowego to moduł elektroniczny montowany w puszce podtynkowej albo w samej obudowie wentylatora. Po naciśnięciu klawisza urządzenie pracuje od 2 do 30 minut, zależnie od nastawy, a potem samoczynnie się wyłącza. Mechanizm jest prosty: układ scalony odmierza czas po zaniku napięcia na wejściu sterującym.

Sprawdza się w domach, gdzie po kąpieli wychodzisz z łazienki i nie myślisz o wentylacji. Koszt timera w wersji natynkowej to 60-110 zł, w wersji podtynkowej 40-80 zł. Montaż wymaga dodatkowej żyły sterującej między włącznikiem a wentylatorem.

Czujnik wilgoci (higrostat) automatyka bezobsługowa

Higrostat mierzy wilgotność względną powietrza i uruchamia wentylator, gdy przekroczy ustawiony próg, najczęściej 60-80%. Po spadku wilgotności o 10-15% poniżej progu wyłącza się automatycznie. Mechanizm opiera się na higroskopijnym elemencie polimerowym, który zmienia pojemność elektryczną pod wpływem pary wodnej.

To rozwiązanie idealne w łazienkach bez okna, gdzie suszysz pranie, kąpiesz dzieci i suszysz włosy codziennie. Wentylator kręci się tylko wtedy, kiedu wilgotność rzeczywiście przekracza komfortowy próg. Cena samego higrostatu to 120-180 zł, ale całe urządzenia z wbudowanym czujnikiem kosztują 220-350 zł.

Porównanie wariantów sterowania

Wentylator łazienkowy z czujnikiem wilgoci i timerem

Połączenie timera z higrostatem daje pełną automatyzację. Czujnik wilgoci uruchamia wentylator, gdy przekroczony zostanie próg, a timer ogranicza czas pracy, gdyby wilgotność nie spadła w oczekiwanym czasie. Taki układ eliminuje ryzyko ciągłej pracy urządzenia, gdy higrostat źle odczyta warunki.

Wentylator łazienkowy z czujnikiem wilgoci podłączenie wygląda niemal identycznie jak w wersji z timerem. Faza sterowana wchodzi na zacisk L, neutralny na N, ochronny na PE. Różnica polega na tym, że do zacisku S (sterującego) doprowadzasz dodatkową fazę z włącznika, jeśli chcesz mieć możliwość wymuszenia pracy ręcznie.

W praktyce wiele modeli z wbudowanym higrostatem działa w trybie automatycznym po podaniu napięcia, bez dodatkowej żyły sterującej. To upraszcza schemat, ale odbiera Ci możliwość szybkiego wietrzenia pościeli czy ręczników, gdy higrostat uzna, że wilgotność mieści się w normie.

Wentylatory osiowe, kanałowe i z filtrem

Wentylator osiowy montujesz bezpośrednio w ścianie lub suficie, w otworze wentylacyjnym. Wydajność 80-150 m³/h, hałas 26-35 dB, średnica 100 lub 120 mm. Sprawdza się, gdy kanał wentylacyjny dochodzi bezpośrednio do łazienki i ma długość poniżej 3 m.

Wentylator kanałowy stawia się w szachcie albo pod sufitem, a do kratki w łazience prowadzisz krótki przewód elastyczny. Wydajność 150-300 m³/h, cichsza praca (22-28 dB), dłuższy kanał (do 6 m). Rozwiązanie skuteczniejsze, lecz droższe i bardziej pracochłonne w montażu.

Wentylator z filtrem wstępnym zatrzymuje kurz, pyłki i cząsteczki tłuszczu, zanim trafią do wirnika. Filtr zwiększa opór przepływu o 5-10%, więc wentylator pobiera nieco więcej prądu. W łazienkach z intensywnym użyciem (5-8 kąpieli dziennie) warto go rozważyć, bo rzadziej czyścisz łopatki.

Zawór zwrotny (zawrotka) zapobiega cofaniu się powietrza z kanału, gdy wentylator nie pracuje. W blokach z wentylacją grawitacyjną zawrotka bywa konieczna, bo bez niej zapachy z kuchni sąsiada poniżej wracają do łazienki. Większość modeli ma ją wbudowaną, warto to sprawdzić przed zakupem.

Wymagania bezpieczeństwa i strefy IP

W łazience obowiązują cztery strefy ochronne, opisane w normie PN-HD 60364-7-701. Strefa 0 to wnętrze wanny i brodzika, obowiązuje klasa IPX7. Strefa 1 to ściany nad wanną do wysokości 2,25 m, wymagana klasa IPX4. Strefa 2 to pas 60 cm wokół wanny i brodzika, również IPX4. Strefa 3 to pozostała przestrzeń, gdzie wystarczy IP21.

Wentylator łazienkowy powinien mieć przynajmniej IPX4, co oznacza ochronę przed bryzgami wody z dowolnego kierunku. Modele z atestem do strefy 2 mają podwójną izolację (klasa II) i nie wymagają podłączenia przewodu ochronnego PE, choć zawsze warto go podłączyć, gdy jest dostępny.

Checklist przed montażem

• Próbnik napięcia z atestem (bezkontaktowy lub neonowy)
• Śrubokręt VDE 1000 V, płaski i krzyżakowy
• Kostki WAGO 221 (3- i 5-żłobowe) albo listwa zaciskowa
• Przewód YDYp 3×1,5 mm² lub YDYp 3×2,5 mm²
• Klucz do odkręcenia kratki wentylacyjnej
• Taśma izolacyjna, opaski zaciskowe, kołki rozporowe
• Miernik wilgotności (higrometr) do weryfikacji pracy higrostatu

⚠️ UWAGA: Wyłącz napięcie w rozdzielni przed przystąpieniem do pracy. Sprawdź próbnikiem brak napięcia na każdym przewodzie, nie tylko na fazie. W obwodach z dwoma fazami (rzadko, ale w starszych instalacjach) prąd może pojawić się po wyłączeniu tylko jednego bezpiecznika.

Najczęstsze błędy przy podłączaniu wentylatora do gniazdka

Brak uziemienia to grzech główny. W łazience, gdzie wilgoć osadza się na metalowej obudowie, brak przewodu PE oznacza, że w razie uszkodzenia izolacji cała obudowa staje się pod napięciem. Różnicówka 30 mA zdąży odciąć zasilanie, ale zdąży też przepuścić przez ciało prąd, który zatrzymuje serce. Podłączaj zawsze, gdy urządzenie ma zacisk PE.

Montaż w strefie 0 lub 1 to drugie poważne przewinienie. Wentylator w strefie 0 (wewnątrz wanny) to absurd, ale zdarzają się próby montażu w strefie 1, czyli na ścianie bezpośrednio nad wanną. Klasa IPX4 mówi o ochronie przed bryzgami, lecz nie przed strumieniem wody z prysznica typu deszczownica, który generuje krople lecące z dużą energią.

Podłączenie wentylatora do gniazdka bezpośrednio, bez włącznika, to trzeci błąd. Wentylator będzie pracował non stop, co skraca żywotność łożysk (zwykle 30 000 godzin, czyli nieco ponad 3 lata pracy ciągłej) i zużywa 10-20 W mocy bez potrzeby. Rocznie to 90-180 kWh, czyli 60-120 zł rachunku.

Użycie zbyt cienkiego przewodu, na przykład 3×0,75 mm² zamiast 3×1,5 mm², prowadzi do spadku napięcia i nagrzewania się izolacji. Wentylowany silnik pobiera 20-40 W, więc prąd jest niewielki, ale cienki przewód w puszce ściennej, gdzie jest mało miejsca, szybciej się starzeje. Norma IEC 60364 wymaga minimalnego przekroju 1,5 mm² dla obwodów oświetleniowych.

Brak zabezpieczenia różnicowoprądowego w obwodzie łazienkowym to piąty grzech. Każde gniazdo w łazience i każde urządzenie powyżej 25 V powinno być chronione RCD 30 mA. Bez różnicówki nawet poprawnie podłączony wentylator stanowi zagrożenie, gdy wilgoć przedostanie się do wnętrza obudowy.

Kiedy wezwać elektryka

Brak doświadczenia z instalacjami elektrycznymi, brak dostępu do rozdzielni, konieczność kucia ścian czy prowadzenia nowych obwodów, to sygnały, że samodzielny montaż nie jest dobrym pomysłem. Uprawnienia SEP (Grupa 1, pkt 2 lub wyżej) pozwalają na samodzielne wykonywanie instalacji, ale bez nich formalnie nie powinieneś dotykać przewodów pod napięciem.

Stare instalacje dwuprzewodowe (bez PE) wymagają modernizacji, jeśli chcesz poprawnie podłączyć wentylator klasy I. W takiej sytuacji jedyną bezpieczną opcją jest wybór wentylatora z podwójną izolacją (klasa II, oznaczona symbolem kwadratu w kwadracie) i zasilanie go z obwodu zabezpieczonego RCD.

Warto też zadzwonić po fachowca, gdy łazienka przechodzi generalny remont. Przy okazji wymiany instalacji elektrycznej elektryk poprowadzi osobny obwód dla wentylatora, dobierze właściwy przekrój, zainstaluje włącznik świecznikowy w wygodnym miejscu i podłączy zgodnie z aktualną normą.

Instrukcja krok po kroku: podłączenie wentylatora

Krok 1 z 8. Wyłącz napięcie w rozdzielni. Zabezpiecz rozdzielnię przed przypadkowym włączeniem, odkręć korki, połóż je obok z kartką z napisem „pracuję”.

Krok 2 z 8. Sprawdź próbnikiem brak napięcia na każdym przewodzie w puszce, w której będziesz pracować. Próbnik neonowy przyłóż najpierw do fazy pod napięciem, żeby mieć pewność, że działa.

Krok 3 z 8. Przygotuj przewody. Zdejmij 10 mm izolacji z każdej żyły. Kostki WAGO 221 pozwalają na szybkie połączenie bez śrubokręta, wystarczy odchylić dźwignię, wsunąć przewód i zamknąć.

Krok 4 z 8. Podłącz przewody do listwy zaciskowej wentylatora. Faza wchodzi na L, neutralny na N, ochronny na PE. Dokręć zaciski z momentem 0,8 Nm, żeby przewód nie wypadł, ale żeby nie zmiażdżyć izolacji.

Krok 5 z 8. W przypadku włącznika świecznikowego podłącz fazę z rozdzielni do zacisku wspólnego (oznaczonego strzałką lub literą L). Z zacisków wyjściowych prowadź przewody: jeden do oprawy oświetleniowej, drugi do wentylatora.

Krok 6 z 8. Zamontuj wentylator w otworze wentylacyjnym. Użyj kołków rozporowych i wkrętów, dobierając długość do materiału ściany. W kartonowo-gipsowych ściankach działowych stosuj kołki motylkowe, które rozkładają obciążenie na większej powierzchni.

Krok 7 z 8. Nałóż kratkę zewnętrzną, sprawdź, czy łopatki wirnika obracają się swobodnie. Jeśli wentylator ma przepustnicę zwrotną, upewnij się, że klapka otwiera się pod ciśnieniem powietrza.

Krok 8 z 8. Włącz napięcie w rozdzielni. Przetestuj działanie włącznika: światło zapala się, wentylator rusza. Nasłuchuj, czy silnik pracuje cicho, bez zgrzytów i wibracji. Po 10 minutach pracy wyłącz i sprawdź ręką (przez ręcznik) temperaturę obudowy. Jeśli jest wyraźnie ciepła, odłącz i skontroluj połączenia.

Ręcznik między dłonią a obudową chroni przed przypadkowym dotknięciem elementu pod napięciem. Ciepła obudowa to norma, ale gorąca oznacza zbyt duży prąd, najczęściej z powodu słabego styku w kostce zaciskowej.

Strefy IP w łazience kluczowa tabela

Klasa IP (Ingress Protection) określa odporność obudowy na ciała stałe i wodę. Pierwsza cyfra oznacza pyłoszczelność, druga wodoszczelność. W łazienkach liczy się przede wszystkim druga cyfra, bo pył w domu nie stanowi zagrożenia, woda owszem.

Wentylator z oznaczeniem IPX4 to absolutne minimum w każdej strefie łazienki. Modele z IPX5 to wybór bezpieczniejszy, gdy prysznic typu deszczownica znajduje się blisko ściany, w której zamontowany jest wentylator.

Wymogi prawne i normy

Instalacja elektryczna w łazience podlega normie PN-HD 60364-7-701, będącej częścią serii 60364 poświęconej instalacjom elektrycznym niskiego napięcia. Sekcja 701 dotyczy pomieszczeń z wanną lub prysznicem i definiuje strefy, wymagania ochrony przeciwporażeniowej oraz dopuszczalne urządzenia.

Prace przy instalacji elektrycznej w budynku mieszkalnym może wykonywać osoba posiadająca uprawnienia SEP (Stowarzyszenie Elektryków Polskich) Grupy 1, punkt 2, obejmujące eksploatację i montaż urządzeń, instalacji oraz sieci elektroenergetycznych o napięciu do 1 kV. Formalnie prawo energetyczne nie zabrania samodzielnych prac we własnym mieszkaniu, lecz ubezpieczyciel może odmówić wypłaty odszkodowania, gdy pożar lub porażenie nastąpi w wyniku nieprawidłowego montażu.

Przepisy budowlane (Prawo budowlane, Dziennik Ustaw 1994 nr 89 poz. 414 z późniejszymi zmianami) nakładają obowiązek zapewnienia wentylacji w pomieszczeniach sanitarnych. Wentylator mechaniczny wyciągowy nie jest obowiązkowy w domu jednorodzinnym, ale w bloku z wentylacją grawitacyjną bywa niezbędny, gdy kanał jest słaby.

Znajdź czas, żeby przed montażem sfotografować tabliczkę znamionową wentylatora i kartę katalogową. Numer normy, klasa IP, napięcie zasilania, prąd znamionowy. Te dane przydają się, gdy coś pójdzie nie tak, albo gdy elektryk pyta o szczegóły.

Po zamontowaniu wentylatora sprawdź jego pracę w różnych warunkach. Włącz wentylator na 10 minut, wyłącz i wejdź do łazienki z higrometrem. Wilgotność powinna spaść o 15-25%. Jeśli spadła tylko o 5%, wydajność jest zbyt niska albo kanał wentylacyjny jest zatkany. Wietrzenie mechaniczne jest skuteczne, gdy urządzenie wymienia 6-8 objętości łazienki na godzinę, czyli dla pomieszczenia 10 m³ potrzebujesz 60-80 m³/h wydajności.

Dobór wentylatora to kompromis między wydajnością, hałasem i ceną. Model 100 mm osiowy daje zwykle 90-110 m³/h przy 28-32 dB, wystarcza do toalety 5-7 m². Model 120 mm osiowy oferuje 130-160 m³/h przy 30-35 dB, nadaje się do łazienki 8-12 m². Kanałowy 150 mm to 200-280 m³/h przy 22-28 dB, przeznaczony do dużych łazienek z osobnym prysznicem i wanną.

Źródła danych i przepisy

Norma PN-HD 60364-7-701:2010, Instalacje elektryczne niskiego napięcia. Część 7-701: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia wyposażone w wannę lub natrysk. Strona normalizacyjna: www.pkn.pl

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Strona: www.isap.sejm.gov.pl

Przepisy dotyczące uprawnień SEP: www.sep.com.pl

Prawo energetyczne: Dziennik Ustaw 1997 nr 54 poz. 348 z późn. zm.

Instrukcje montażu producentów wentylatorów (informacje techniczne, schematy, karty katalogowe) dostępne na stronach internetowych poszczególnych marek, np. w sekcjach „Wsparcie techniczne" lub „Dokumentacja".
