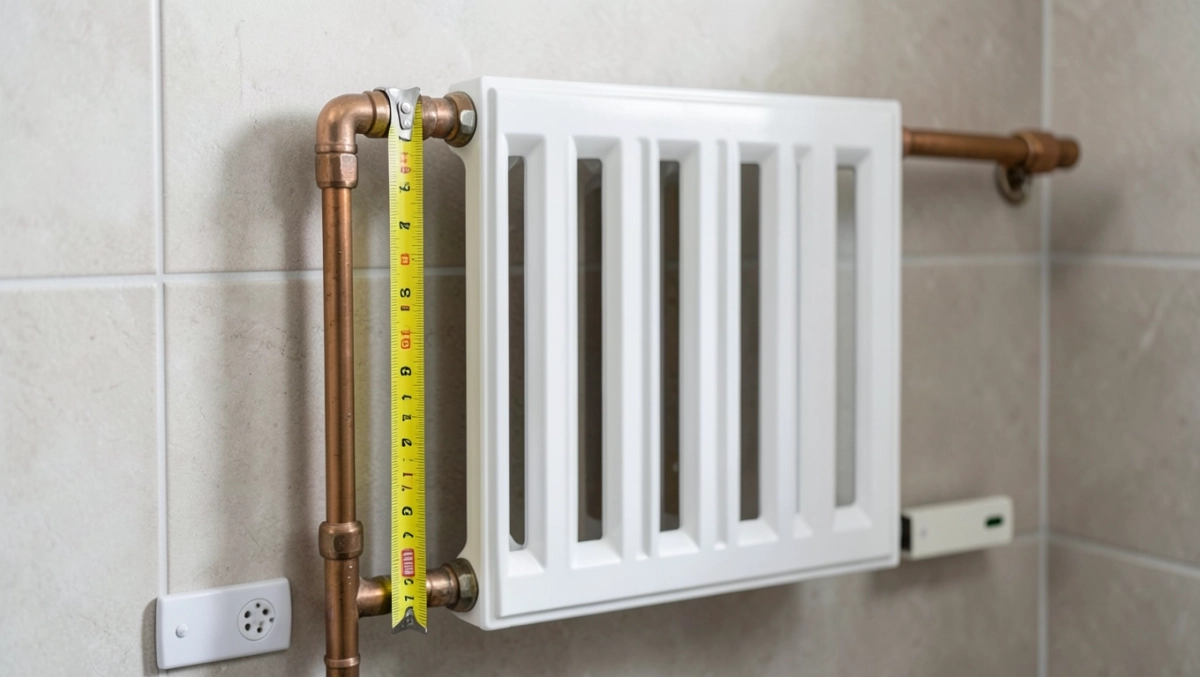

Jak zmierzyć grzejnik łazienkowy? Krok po kroku

Wyobraź sobie, że w środku zimy wchodzisz do łazienki, a zamiast ciepła owiewa cię chłód - bo grzejnik nie pasuje do rur. Znajomy remontowiec opowiadał mi niedawno, jak stracił weekend na demontaż źle dobranej drabinki, bo skupił się na krawędziach zamiast na osiach przyłączeniowych. Dziś pokażę ci, jak zmierzyć grzejnik łazienkowy precyzyjnie: od kluczowej odległości między osiami rur, przez wysokość i szerokość, po dobór mocy pod powierzchnię pomieszczenia. Unikniesz wpadek, zyskasz suszarkę na ręczniki i komfort nawet w małej łazience.

• Wymiary grzejnika łazienkowego - co mierzyć
• Odległość między osiami rur w grzejniku drabinkowym
• Pomiar wysokości grzejnika łazienkowego
• Szerokość i głębokość grzejnika do łazienki
• Zmierzenie istniejącego grzejnika przed wymianą
• Moc grzejnika na podstawie wymiarów łazienki
• Dopasowanie wymiarów do zaworów i rur C.O.
• Pytania i odpowiedzi: jak zmierzyć grzejnik łazienkowy

Wymiary grzejnika łazienkowego - co mierzyć

Grzejnik łazienkowy, zwłaszcza drabinkowy, to nie tylko estetyka, ale precyzja montażu. Zaczynaj od czterech głównych wymiarów: wysokości, szerokości, głębokości i rozstawu osi rur przyłączeniowych. Ten ostatni decyduje o kompatybilności z instalacją C.O., bo rury w ścianie mają stałą pozycję. Mierzenie krawędziami kończy się frustracją - producenci podają wymiary między środkiem rur. Weź miękką miarkę lub kątownik, by uniknąć rys na chromie.

Wysokość liczymy zazwyczaj od podstawy do górnej krawędzi, ale netto - bez nóżek montażowych. Szerokość to odległość między bokami kolektorów, głębokość - wypukłość od ściany. W małych łazienkach te parametry wpływają na swobodę ruchu. Pamiętaj o kolektorach pionowych w drabinkach - one niosą większość ciepła i decydują o mocy. Zawsze sprawdzaj specyfikację producenta, bo modele różnią się o centymetry.

Tip: Zrób zdjęcia z wymiarami na telefonie - ulga, gdy hydraulik potwierdzi na miejscu. W 2024 roku normy PN-EN 442 zaostrzają wymagania co do dokładności pomiarów, by grzejniki działały efektywnie.

Zobacz także: Jak Zmienić Rozstaw Przyłączy Grzejnika Łazienkowego?

• Wysokość całkowita (H)
• Szerokość (W)
• Głębokość (D)
• Rozstaw osi rur (rozmiar przyłączeniowy, np. 300 mm)

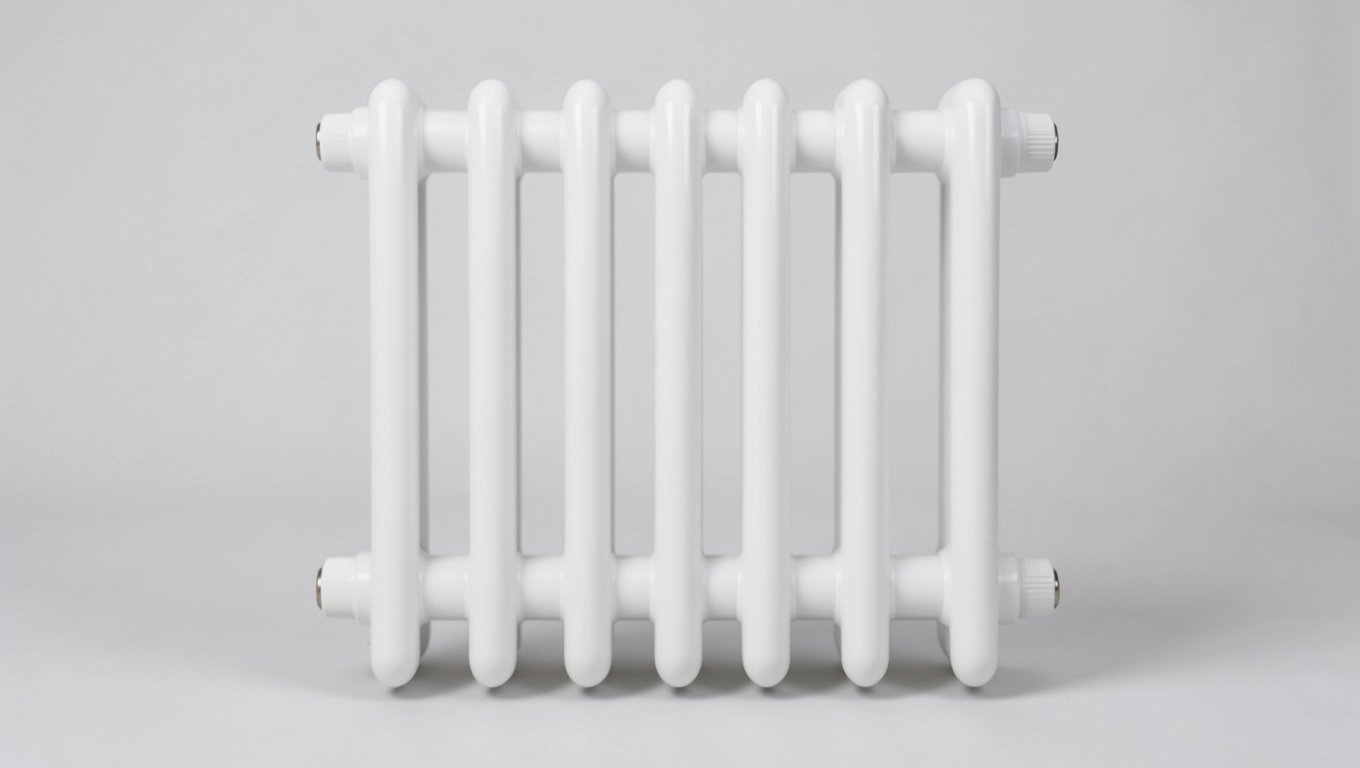

Odległość między osiami rur w grzejniku drabinkowym

To najważniejszy wymiar - odległość między środkami rur dolnej i górnej. Typowe rozmiary to 300, 450, 600 mm czy nawet 1500 mm dla dużych modeli. Mierz od osi do osi, nie od krawędzi kolektorów, bo zawory wymagają dokładnie tego rozstawu. Błąd o 5 cm oznacza nowe frezowanie ściany lub adaptery, co podraża remont. W drabinkach rury wchodzą bocznie do kolektorów pionowych.

Użyj poziomicy i miarki z końcówkami hakowymi dla precyzji. Odkręć osłonę, jeśli możesz, by zobaczyć środek rury. W istniejącej instalacji zaznacz ołówkiem osie na ścianie - to podstawa. Producenci kodują ten wymiar w nazwie modelu, np. "drabinka 1200x500" gdzie 500 mm to właśnie rozstaw osi. W małych łazienkach wybierz mniejszy, by zmieścić suszarkę.

Uwaga:

W sklepach z wyposażeniem łazienkowym znajdziesz modele z zaworami wewnętrznymi lub zewnętrznymi pod te standardowe rozstawy. Po zmierzeniu sprawdź asortyment - promocje do 75% zniżki ułatwiają wybór idealnego dopasowania.

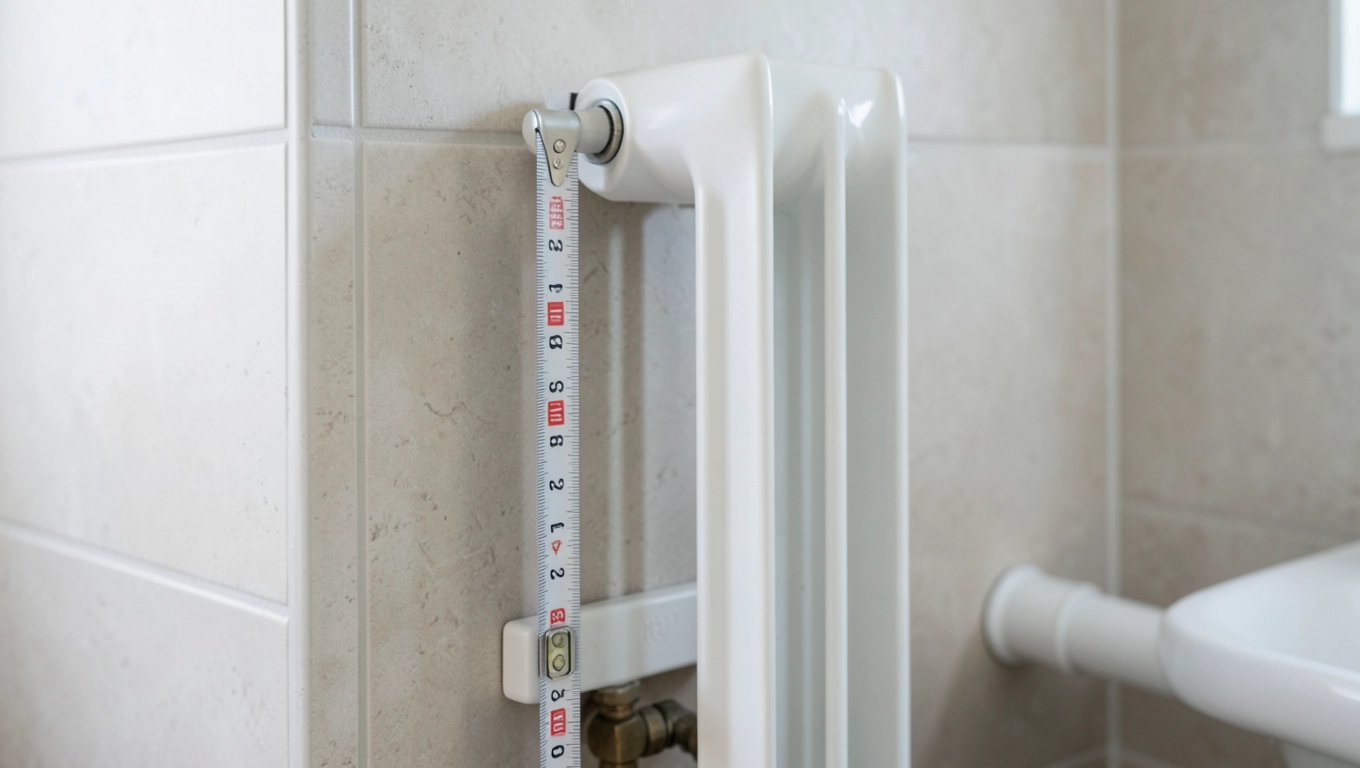

Pomiar wysokości grzejnika łazienkowego

Wysokość grzejnika to odległość od dolnej krawędzi kolektora do górnej, zazwyczaj podawana w mm. Mierz pionowo, z poziomica, bo ściana bywa krzywa. Dodaj 10-15 cm na zawory i złączki u dołu. W łazienkach sufitowych nisko wysokość decyduje o komforcie - zbyt wysoki blokuje światło. Drabinki dzielą się na profile z prętami poziomymi, których liczba wpływa na moc.

Netto wysokość to bez nóżek - sprawdź w katalogu. Dla suszarki na ręczniki górny kolektor musi być na 160-180 cm od podłogi. Mierz istniejący od podłogi do środka górnej rury. Błąd skraca efektywną powierzchnię grzewczą. W małych pomieszczeniach 120-150 cm wystarczy, by ogrzać 4-6 m².

Użyj laserowej dalmierza dla szybkości - oszczędza nerwy. Zawsze notuj tolerancje: ±5 mm to norma produkcyjna. Wysokość wpływa na cyrkulację powietrza, kluczową w wilgotnej łazience.

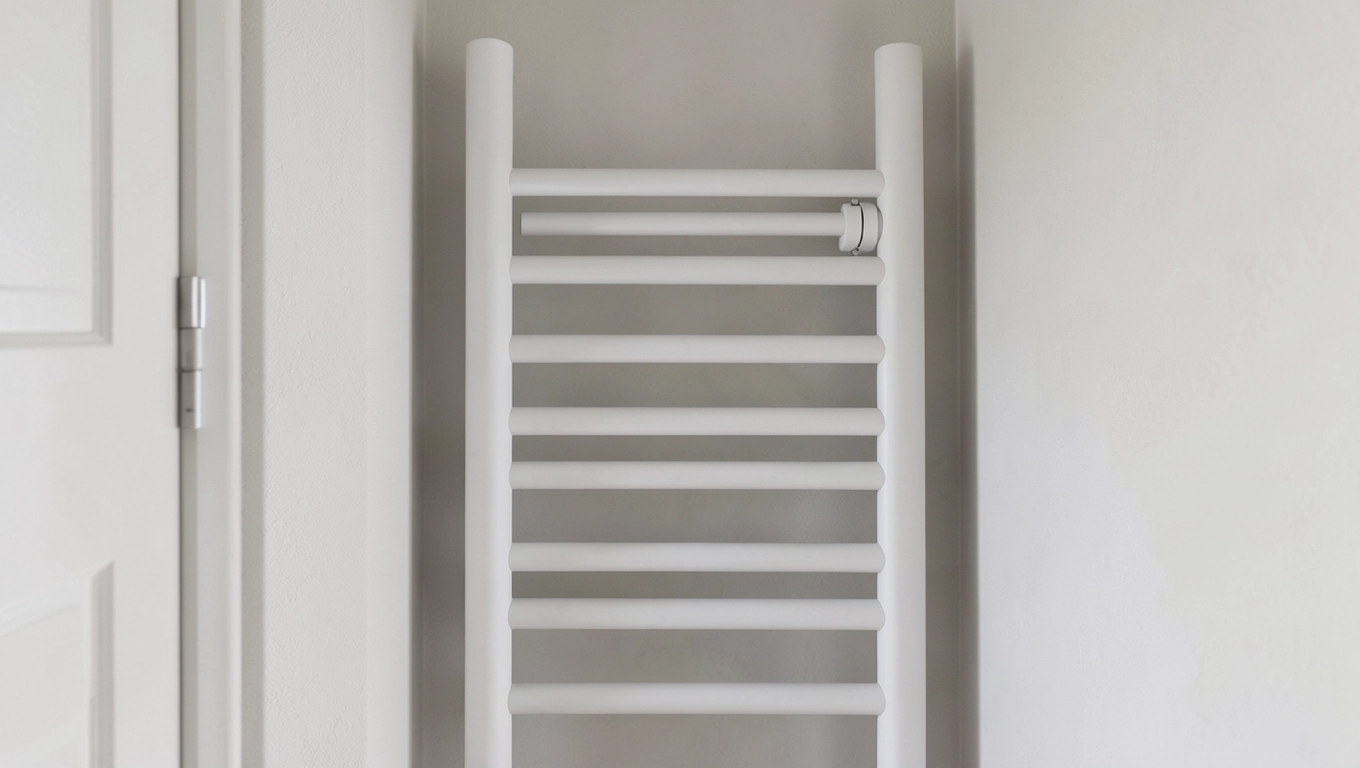

Szerokość i głębokość grzejnika do łazienki

Szerokość mierzymy między zewnętrznymi bokami kolektorów pionowych - kluczowa dla dopasowania do niszki. Standardy to 300-600 mm, rzadziej szersze dla mocy. W wąskich łazienkach 400 mm nie blokuje drzwi. Głębokość od ściany do frontu - płaskie modele 80-100 mm oszczędzają miejsce pod prysznicem.

W suszarkach głębokość rośnie do 120 mm przez profile. Mierz głębokość rur w ścianie - adaptery ratują, ale komplikują. Szerokość x wysokość mnożymy przez waty/m² dla mocy wstępnej.

Tip:

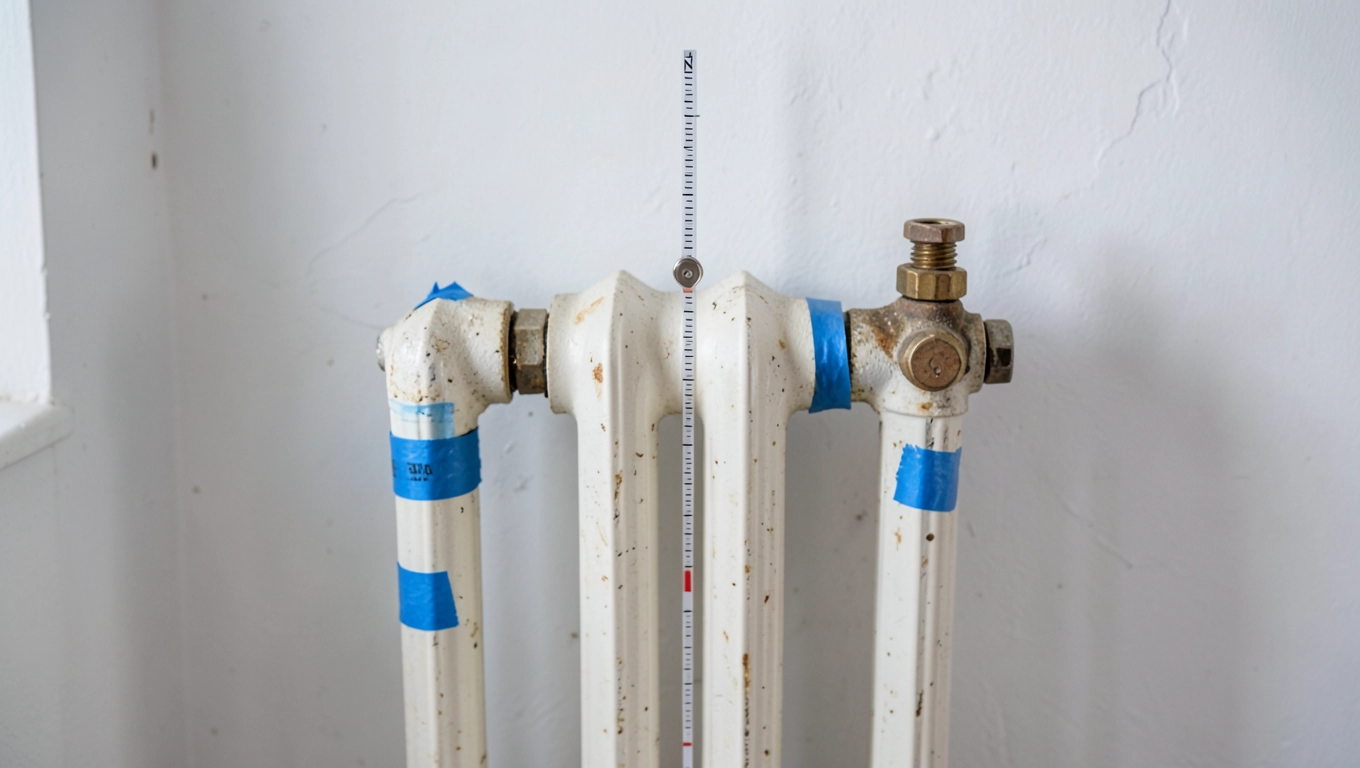

Zmierzenie istniejącego grzejnika przed wymianą

Przed demontażem zaznacz pozycje rur na ścianie taśmą malarską. Odkręć zawory, spuść wodę - klucz do bezpieczeństwa. Zmierz rozstaw osi od środka rury do środka, używając sznurka z ciężarkiem dla pionu. Wysokość od podłogi do górnej krawędzi, szerokość na środku. Zrób to na zimno, bo ciepły grzejnik rozszerza się o 1-2 mm.

Ostrzeżenie:

Po zdjęciu sprawdź stan zaworów - wewnętrzne chowają się w kolektorze, zewnętrzne wystają. Notuj model starego grzejnika z tabliczki. W małych łazienkach wymiana na nowszy oznacza +20% mocy bez zmian wymiarów. Jako nowy klient w sklepach z C.O. złapiesz bonusy na pierwszy zakup.

Zdjęcia przed i po - twój as w rękawie u hydraulika. Z praktyki: precyzyjny pomiar skraca montaż o połowę.

Moc grzejnika na podstawie wymiarów łazienki

Moc dobierasz mnożąc powierzchnię łazienki przez 80-120 W/m², zależnie od izolacji. Dla 5 m² potrzeba 400-600 W. Dodaj straty: okna +20%, drzwi +10%, wentylacja +15%. Wymiary grzejnika dają moc z katalogu - wyższa wysokość to więcej prętów, więcej ciepła. Suszarki mają 300-2000 W.

Użyj wzoru: Moc = Powierzchnia × Współczynnik (np. 100 W/m² dla średnio izolowanej). Odejmij okna: -10 W/m² na m² szkła. Dla drabinki 1500x500 mm to ok. 800 W przy ΔT 50°C.

Tabela pokazuje dla typowych łazienek - dostosuj do strat ciepła. W wilgotnych dodaj 20% na osuszanie ręczników.

Dopasowanie wymiarów do zaworów i rur C.O.

Zawory termostatyczne muszą pasować do rozstawu osi - standard 1/2" gwint. Wewnętrzne wpuszczasz w kolektor, zewnętrzne montujesz na rurach. Mierz średnicę rur: miedziane 15-22 mm, plastikowe PN16. Dopasuj złączki redukcyjne. W starych instalacjach rury pionowe dyktują pozycję.

• Zawory wewnętrzne: dyskretne, dla nowoczesnych drabinek
• Zewnętrzne: uniwersalne, łatwe w wymianie
• Adaptery: na różnice 50 mm

W podłogówce lub wentylacji sprawdź ciśnienie - grzejnik nie może przekraczać 10 bar. Po pomiarach dzwoń po radę do specjalistów w godzinach pracy sklepów. Jak architekt: precyzja wymiarów to podstawa projektu. Koszyk pusty? Wrzuć model po tych wskazówkach - dostawa w Twoje miasto.

W małych łazienkach zawory chromowane dodają elegancji. Testimonial klienta: "Zmierzylem osie, dopasowałem zawory - ciepła suszarka bez wpadek!".
